带流场模拟的工业旋风分离装置结构设计

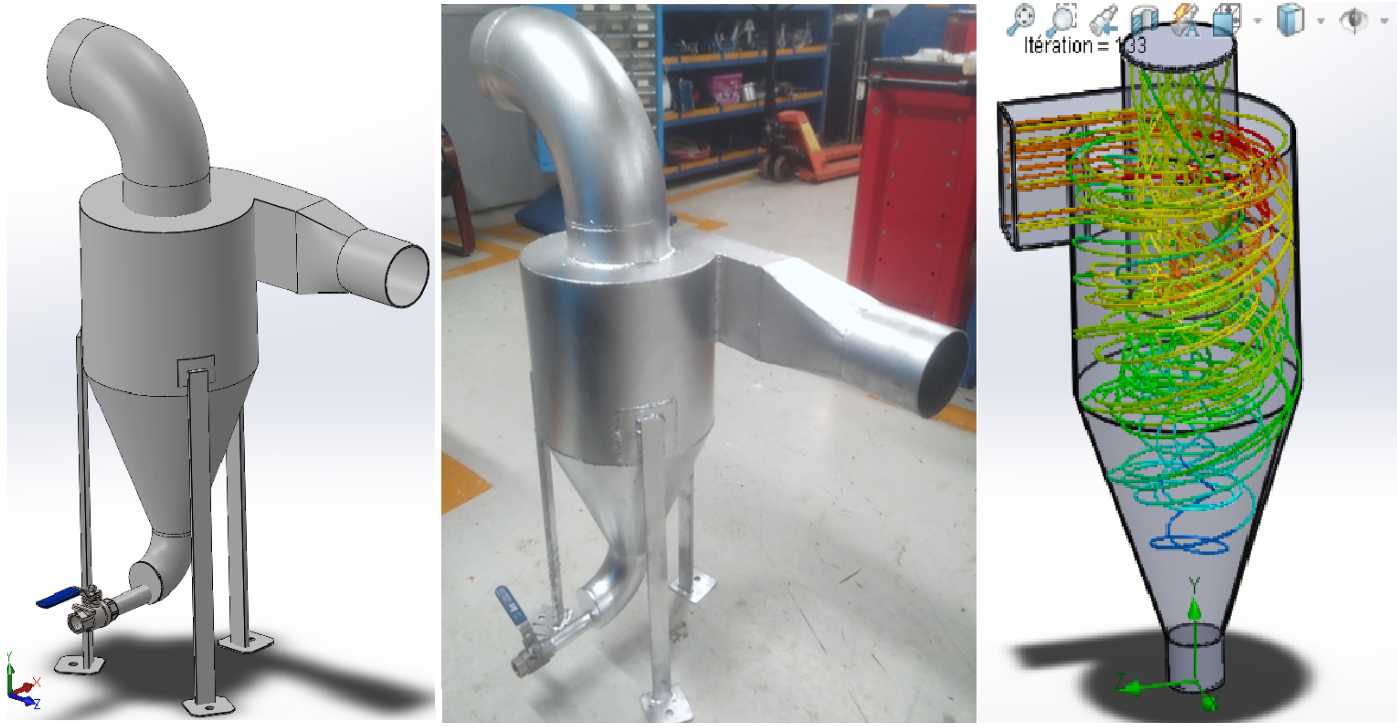

　　在工业粉体处理、木工除尘、粮食加工、烟气预处理这类含尘气固分离场景里，旋风分离器是无需滤材、运维成本极低的初级分离核心设备，这套结构设计完整覆盖了从实物加工到内部流场验证的全环节，能直接给同工况选型、结构改型提供可落地的参考。从结构逻辑来看，设备采用经典的切向进气布局，含尘气流从筒体上部的侧向方口进入后，会沿筒壁形成稳定的外旋流，在离心力作用下，密度远大于气体的粉尘颗粒会被甩向筒壁，沿壁面滑落至下部锥段，最终经锥底的卸料阀排出，而脱除大部分颗粒的内旋流会从顶部的弯管排气口引出，完成整个气固分离过程。设计时特意将筒体与锥段的连接做了圆弧过渡处理，避免直角结构造成的局部流场紊流，减少颗粒在焊缝位置的堆积磨损，实际加工时这个过渡段采用卷板一体成型，能大幅降低焊接打磨的工作量，也能减少长期运行时的磨穿风险。顶部的排气弯管做了等径圆弧转向，没有采用直角弯头结构，就是为了降低出口段的气流阻力，避免内旋流在出口位置形成涡流造成压损陡增，很多现场改型的旋风分离器就是因为出口弯头角度不合理，导致整体处理风量达不到设计值，分离效率骤降。

　　下部锥段的锥角控制在合理区间，既保证颗粒下滑的角度足够，不会在锥段架桥堵塞，又不会因为锥段过长导致整体设备高度过高，增加安装空间的占用，锥底配置的带手柄球阀，可根据现场粉尘浓度调整卸料频次，针对高浓度工况还可直接替换为关风机实现连续卸料，不需要对主体结构做额外改动。支撑结构采用三根支腿均布在筒体下部的加强圈位置，支腿底部带方形安装脚板，脚板上预留了螺栓安装孔，安装时可直接通过膨胀螺栓固定在设备平台或者地面基础上，支腿与筒体之间的连接位置特意做了加强筋焊接，避免设备运行时因为气流脉动造成支腿焊缝开裂。

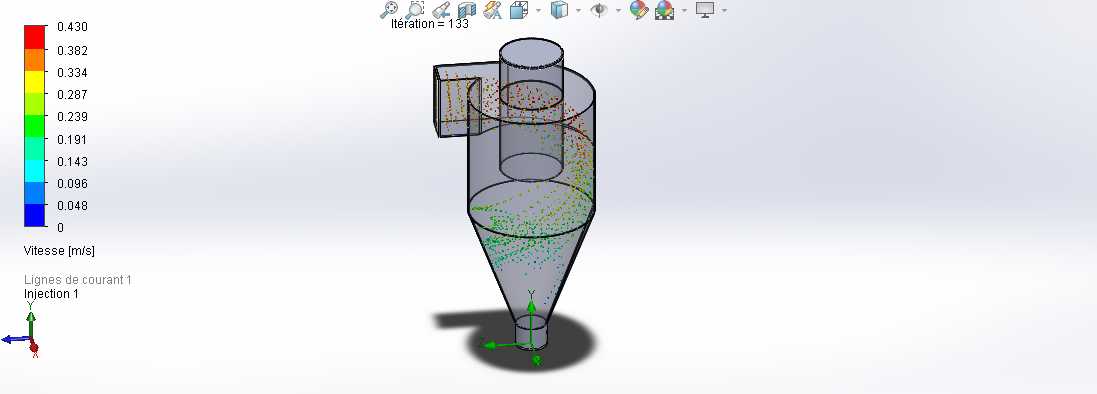

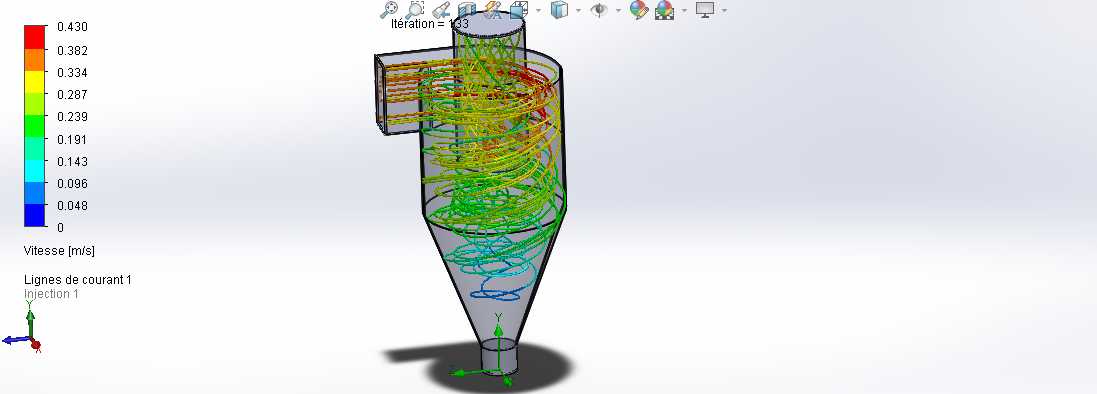

　　从安装边界来看，设备主体为立式安装，进气口朝向可根据现场管道布局调整支腿安装角度来适配，不需要改动主体结构，进气口、排气口、卸料口的连接端都预留了标准管道对接尺寸，可直接与现场的通风管道、卸料设备对接，不需要额外做变径转接。配套的流场模拟结果清晰呈现了设备内部的气流轨迹，外旋流的下行轨迹、内旋流的上行轨迹没有出现明显的短路流现象，不同粒径颗粒的运动轨迹也符合离心分离的设计预期，能直观验证结构参数的合理性，避免加工完成后才发现分离效率不达标的问题。

　　实际应用中，这类旋风分离器常作为布袋除尘器、滤筒除尘器的前置预处理设备，能提前分离80%以上的大颗粒粉尘，大幅降低后端滤材的过滤负荷，延长滤材的更换周期，在粮食加工的风网系统、木工车间的中央除尘系统、金属切削的切屑回收系统、锅炉烟气的初级除尘场景中都有广泛应用。设计时也充分考虑了加工便利性，整个主体结构没有复杂的异形曲面，所有部件都可通过常规的卷板、切割、焊接工艺完成加工，不需要特殊的成型模具，小批量制作或者现场改制都能快速落地，筒体壁厚可根据处理物料的磨琢性灵活调整，针对磨琢性强的矿粉、金属切屑类工况，可在进气口对应的筒壁位置额外增加耐磨衬板，不需要改动整体结构就能提升设备的耐磨寿命。
