带在线清洁功能的链板输送装置结构

　　这套带清洁功能的链板输送结构，主要面向食品加工、医药包装这类对输送接触面卫生要求较高的连续生产场景，解决传统输送机运行过程中链板表面残留碎屑、污渍，需要停机拆洗影响产线连续运转的痛点。在实际产线布局里，这类输送设备常布置在理料机与包装机、分拣工位之间，承担规则包装件、小型成型工件的水平转运输送，相比普通平顶链输送机，其集成的清洁模块可以在设备不停机的状态下，持续对回程段的链板表面进行刷洗、沥水，避免残留物料干结在链板缝隙里，后续接触产品造成污染。

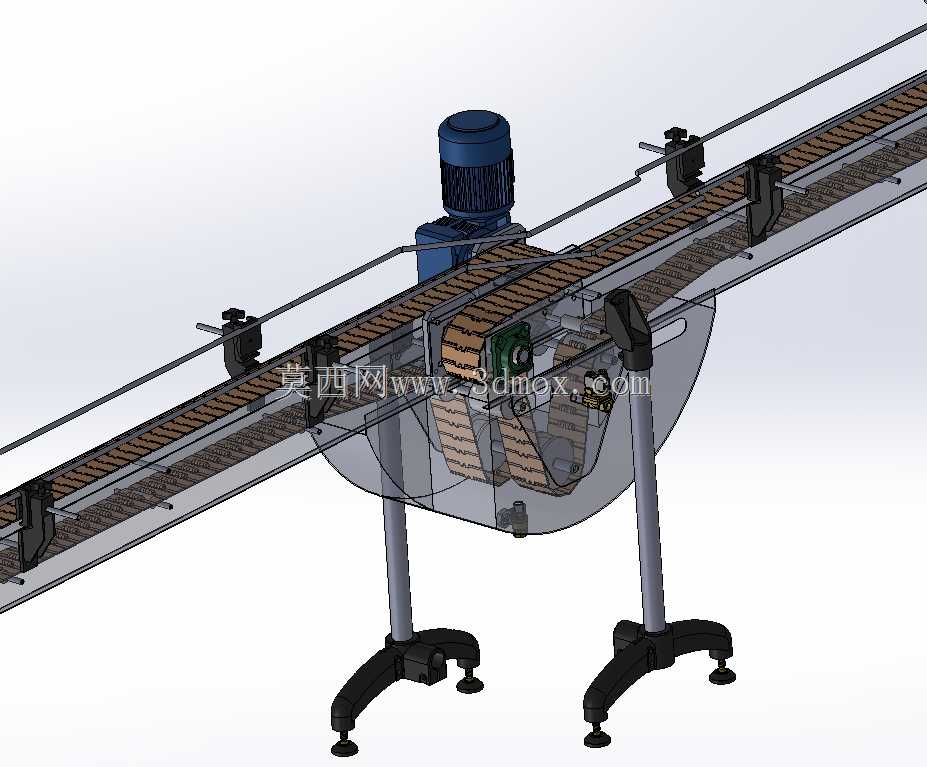

　　从结构设计逻辑来看，整套装置的主体输送段采用标准模块化链板拼接设计，链板下方的承托导轨采用超高分子量聚乙烯材质，既降低链板运行的摩擦阻力，也避免金属导轨长期接触磨损产生金属碎屑混入物料。驱动端布置在输送段的上部一侧，采用立式减速电机直接驱动主动链轮，省去了额外的链传动张紧结构，减少传动环节的故障点，电机安装座预留了长条形调节孔，方便后期维护时调整链轮中心距，张紧输送链板。

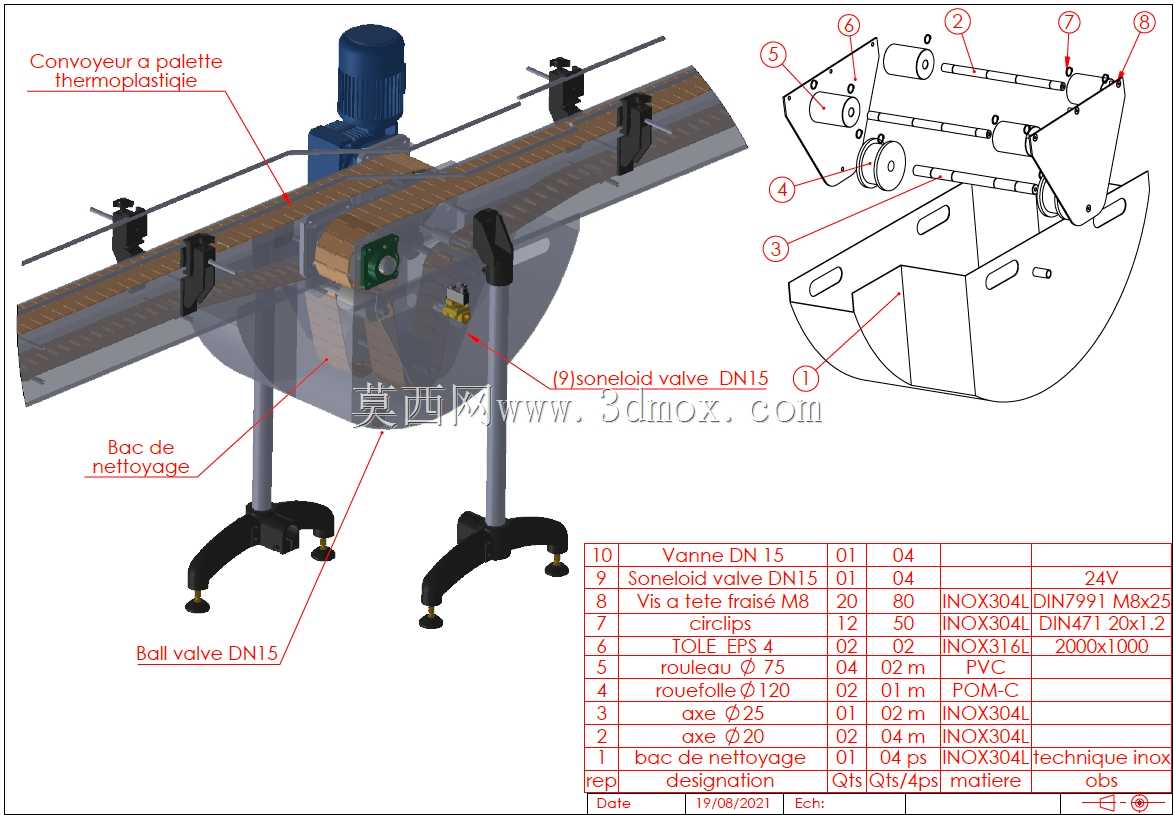

　　核心的清洁模块布置在输送段的下方回程区域，整体采用半包围式的接水罩结构，罩体内集成了旋转毛刷辊、喷淋管路以及沥水导流结构，当链板从下分支回程运行时，毛刷辊贴合链板表面，随链板运行被动旋转（也可根据清洁需求选配独立驱动），配合喷淋的清洁流体刷除链板表面附着的残留物料，刷洗后的污水顺着接水罩的倾斜底面汇集到排污口排出，不会滴落到车间地面造成污染。接水罩与输送机架之间采用快拆式卡扣连接，不需要额外工具就能拆下罩体，对毛刷辊和内部腔体进行深度清洁，符合食品设备定期深度消杀的维护要求。

　　设备的支撑部分采用可调式脚杯支腿，支腿与输送主梁之间通过螺栓夹紧固定，可以根据现场对接设备的高度差，在一定范围内自由调整输送面的整体高度，支腿底部的防滑橡胶脚杯可以适应略有不平整的车间地面，调整后锁紧固定螺母就能保证设备运行时不会出现晃动偏移。输送段的两侧布置了可调节的导向护栏，护栏通过塑料支架固定在主梁侧面，支架上预留了横向调节槽，可以根据输送物料的外形宽度调整护栏的间距，避免物料在输送过程中跑偏卡滞，护栏材质采用食品级尼龙，不会对包装件表面造成刮擦损伤。

　　在安装边界方面，这套输送结构的主体宽度根据链板宽度确定，常规适配200mm到400mm宽度的链板，单段标准长度为3米，可根据产线实际布局需求多段拼接延长，转弯段可配套同系列的转弯链板模块实现转角输送。清洁模块的外轮廓宽度比输送主梁宽出150mm左右，安装时需要在设备下方预留至少200mm的维护空间，方便排污管路连接以及日常清洁操作，设备整体的运行高度可在700mm到1200mm之间调整，能适配多数常规生产设备的进出料高度。

　　从实际使用的角度，这套结构在设计时充分考虑了日常维护的便捷性，链板采用铰接式拼接，单节链板损坏时不需要拆解整段链条，只需要拆下损坏的单节替换即可；毛刷辊的转轴采用快拔式结构，拔出两端的固定销就能直接取下毛刷辊更换，不需要拆解周围的防护结构。喷淋管路预留了标准快插接头，可根据使用场景接入常温清水、消毒水或者高温清洗液，适配不同行业的清洁要求，对于不需要连续清洁的场景，也可以关闭喷淋管路，仅保留毛刷干刷，或者直接拆下清洁模块作为普通链板输送机使用，具备较强的场景适配性。

　　在运行稳定性设计上，主动链轮和从动链轮都采用齿面淬火处理，提升耐磨性能，从动端内置了自润滑轴承，不需要定期加注润滑脂，减少维护工作量；链板的铰接间隙控制在合理范围，既保证转弯时的灵活度，也避免间隙过大卡入细小物料。接水罩内部设置了挡水胶条，贴合在链板运行的缝隙位置，避免清洗过程中液体飞溅到设备外部，保证车间生产环境的整洁。
