140TPH间歇式沥青拌合生产设备设计

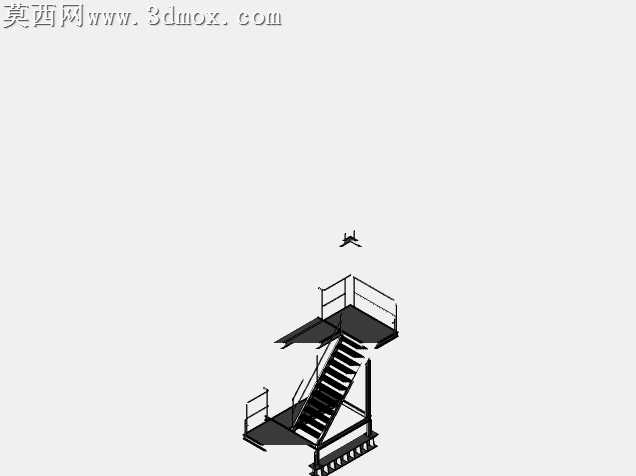

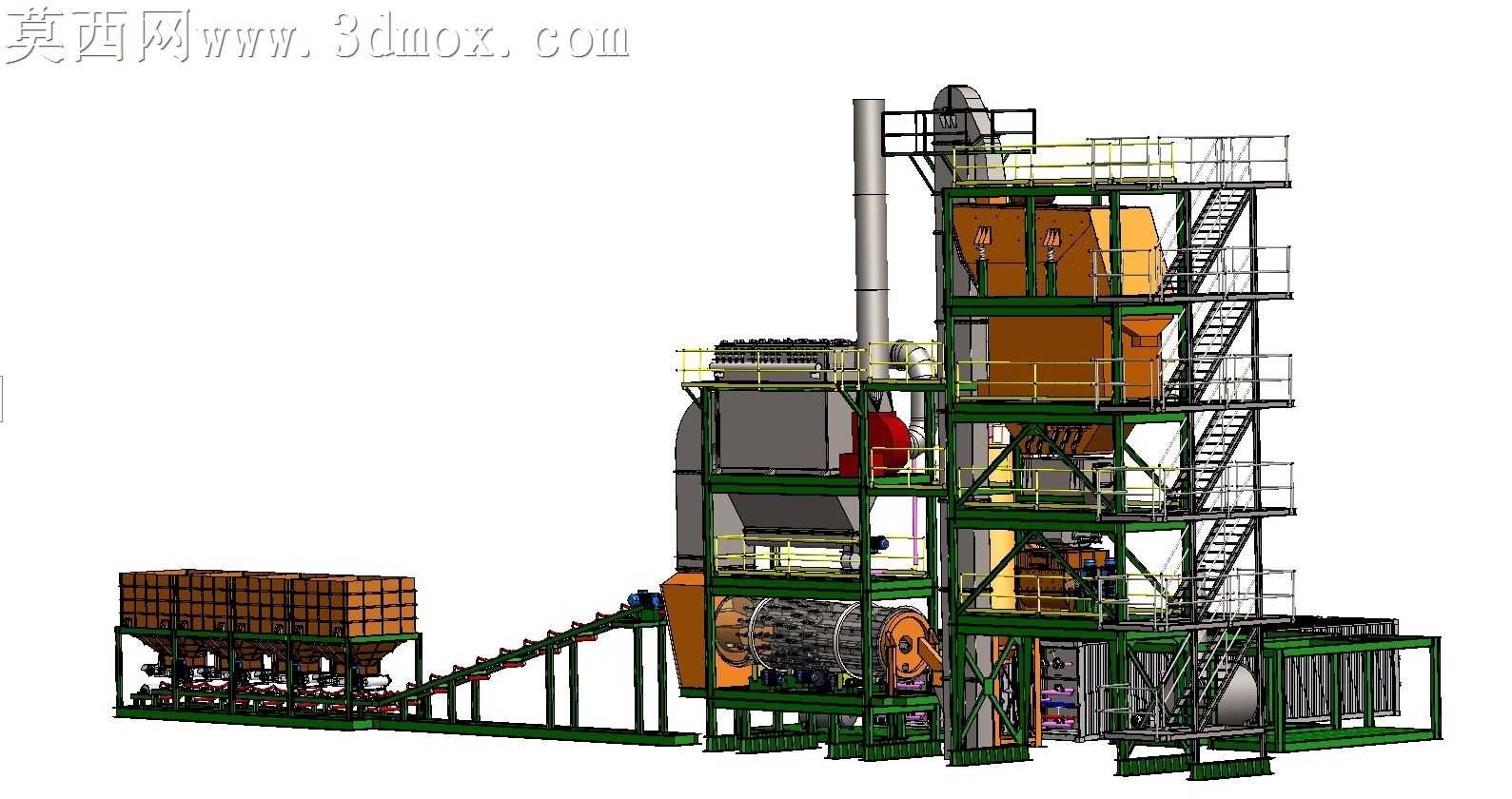

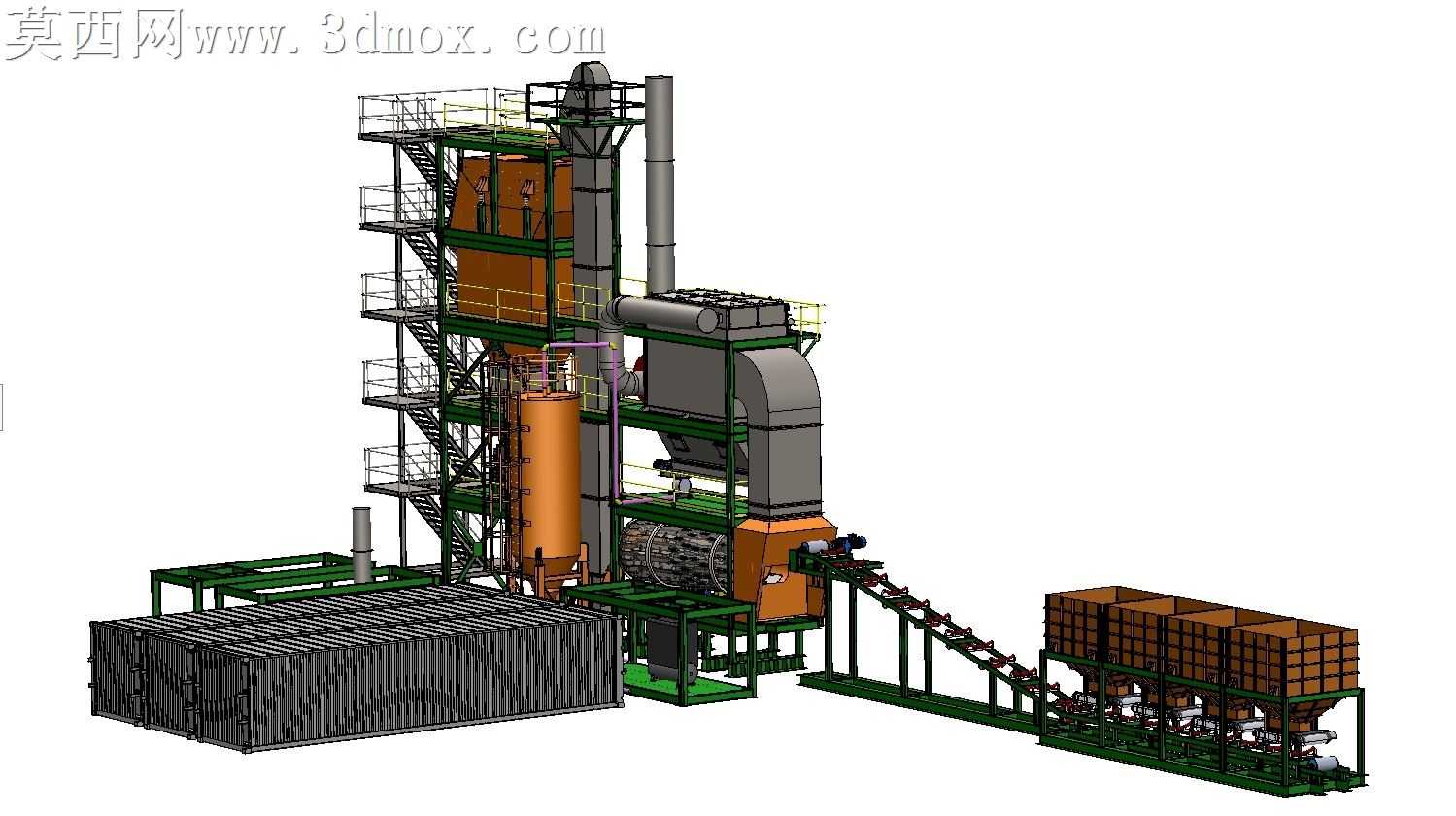

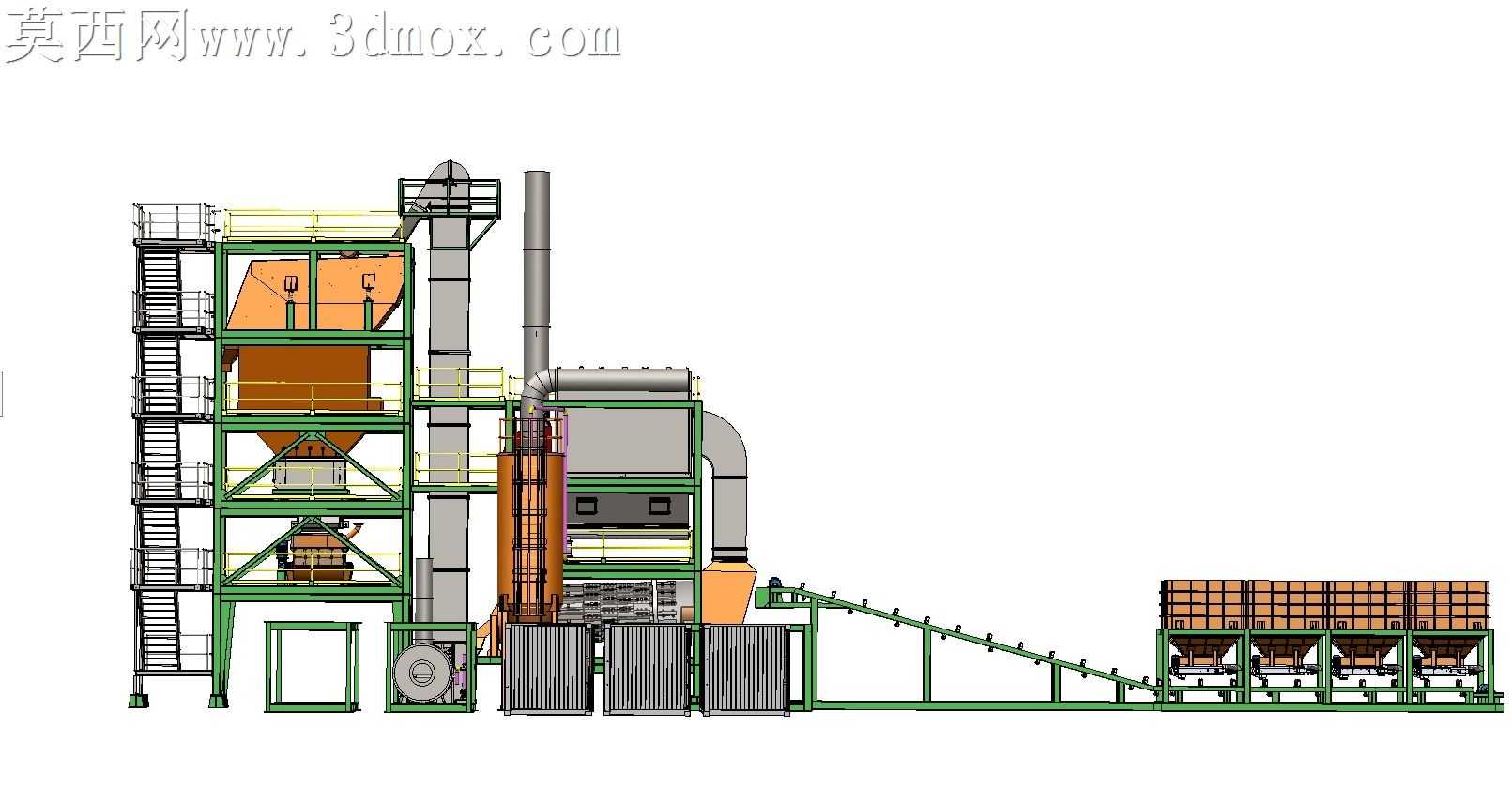

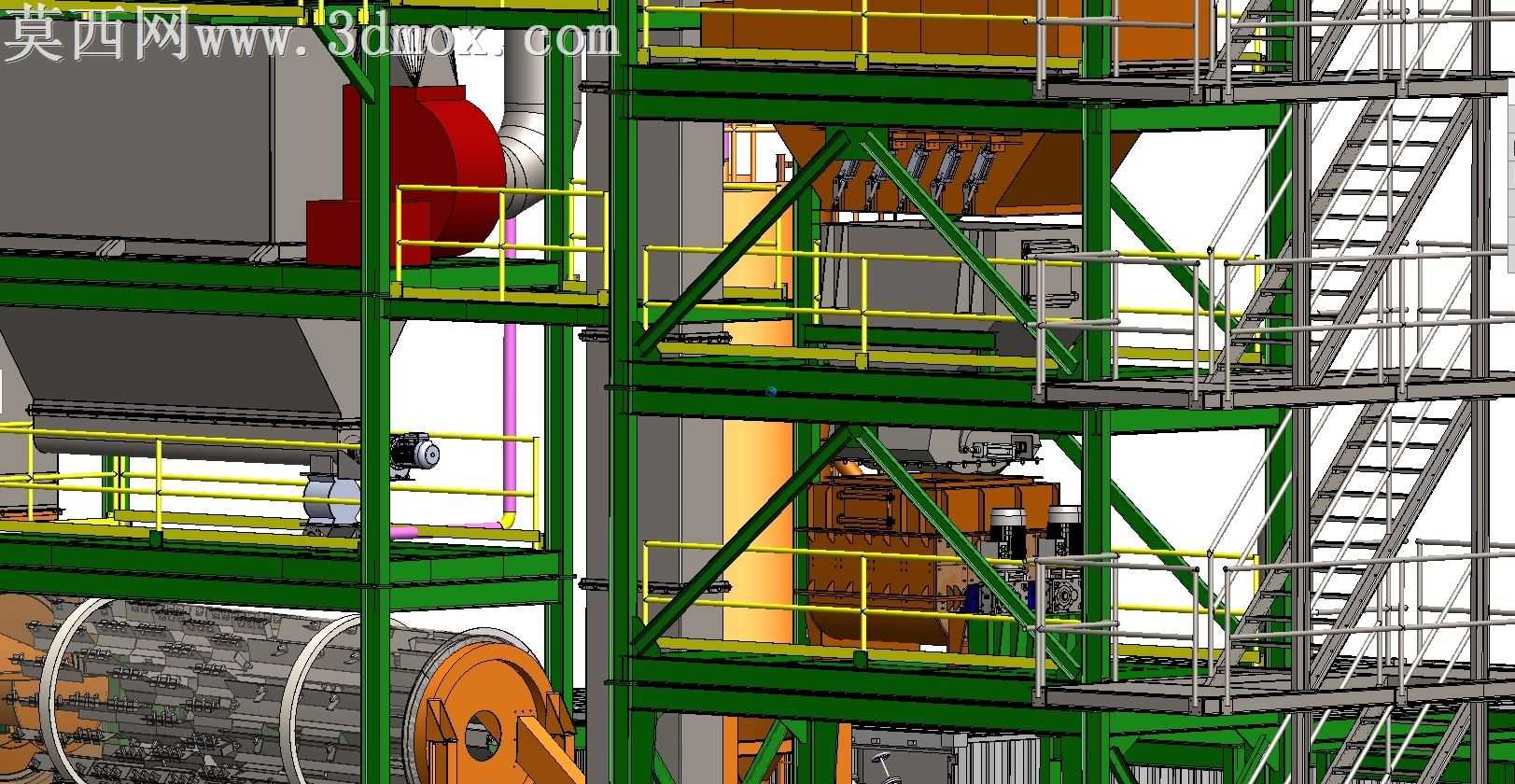

本作品为140TPH产能的间歇式沥青厂完整三维设计，采用专业三维工程软件完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例搭建，整体模型结构完整，覆盖沥青拌合生产全流程的功能模块。建模过程中对各功能单元做了独立的模块化拆分，分别对应冷骨料供给、骨料干燥、粉料与沥青混合、燃料供给等核心生产环节，各模块间的连接结构、输送路径均按照真实沥青拌合站的工艺逻辑排布，冷骨料仓采用多仓分格设计，配套倾斜式皮带输送结构将分级存储的冷骨料输送至干燥单元，干燥模块配套大直径回转干燥筒体与除尘风道结构，高温烟道与除尘管路的走向做了合理的空间避让，避免生产过程中出现管路干涉问题。主体拌合塔采用多层钢架平台结构，配套多层检修爬梯与安全防护护栏，各层平台分别对应筛分、计量、搅拌等不同工序的设备安装位，塔体侧面配套立式粉料存储仓与沥青输送管路，成品料输出端配套成品料暂存仓结构。渲染环节针对不同部件赋予了对应工业材质，钢架结构采用哑光工业绿漆材质，存储罐体采用橙红色防锈漆材质，集装箱式电控单元采用瓦楞钢板的深灰金属材质，输送皮带采用黑色橡胶材质，管道根据输送介质不同区分了金属银灰与管路标识色，整体渲染效果贴近真实工业设备的外观质感，各部件的连接法兰、支撑脚座、护栏细节均做了精细化建模，没有出现结构缺失或者错位的问题。设计过程中充分考虑了间歇式沥青拌合站的生产工艺逻辑，各模块的产能匹配按照140TPH的额定产能做了参数适配，冷骨料仓的分格数量、干燥筒的容积、拌合缸的单次拌合量均对应产能参数做了匹配设计，设备整体布局紧凑合理，在满足生产流程顺畅的前提下尽可能压缩占地空间，各检修位置预留了足够的操作空间，爬梯与平台的设置符合工业设备的安全操作规范，管路与设备的连接位置均预留了安装检修的操作余量，整体模型可用于沥青拌合设备的方案展示、结构教学以及生产布局参考，完整还原了间歇式沥青生产设备的整体结构与工艺排布逻辑。
