行星式平底锅耐火材料搅拌机三维设计

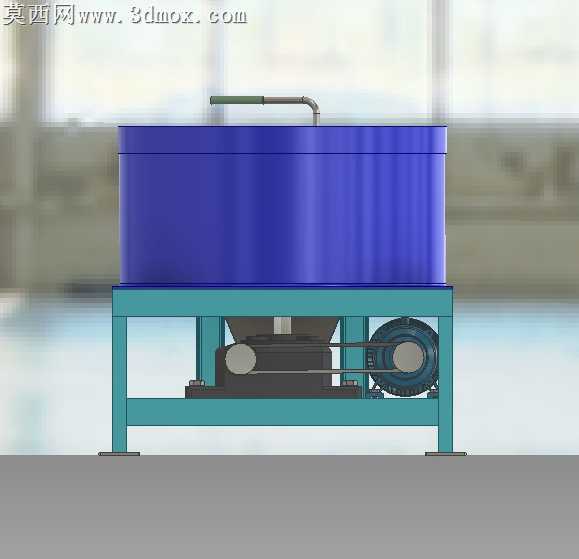

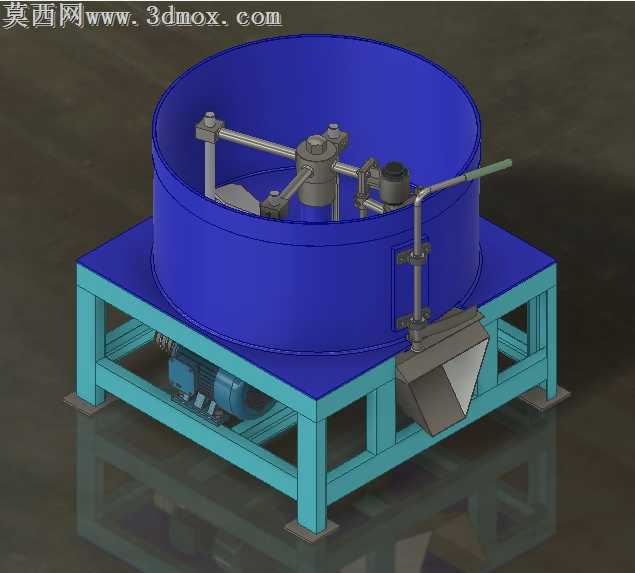

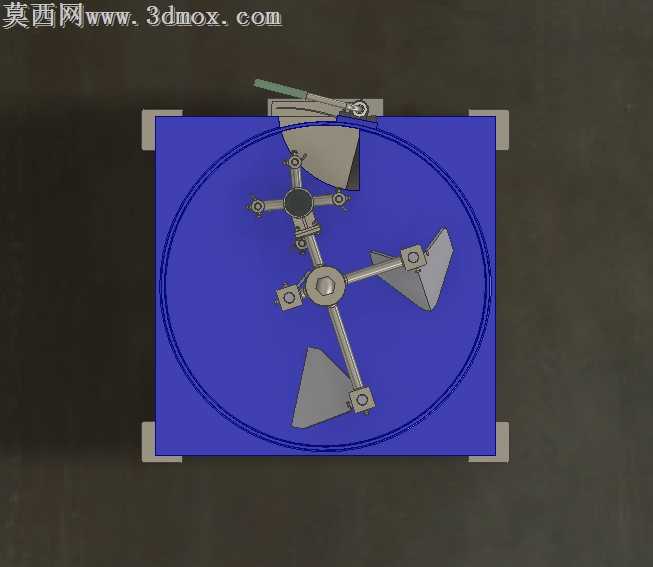

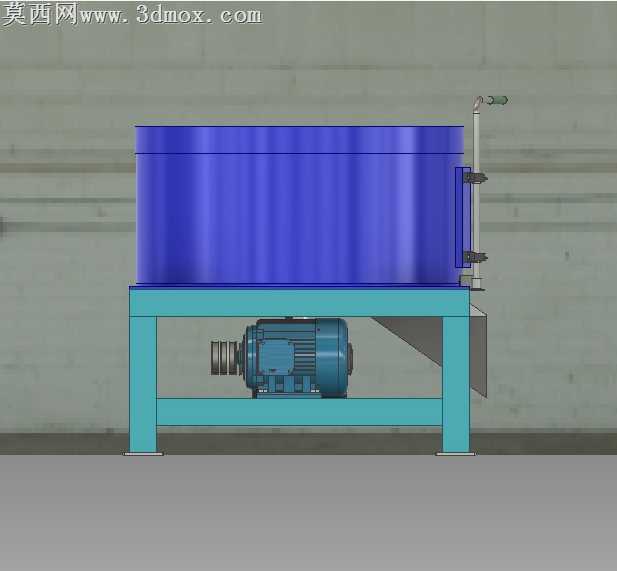

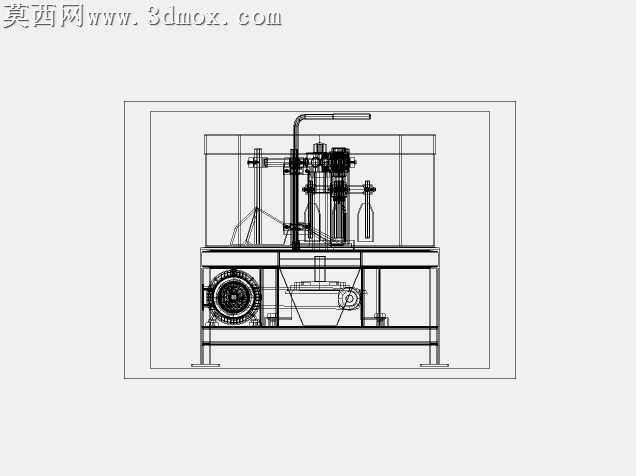

本作品为行星盘式平底锅搅拌机的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配结构的尺寸公差、配合关系完全符合实际生产制造的装配要求。模型渲染阶段针对不同部件的材质特性进行了精细化材质赋予：搅拌桶主体采用深蓝色哑光工业漆金属材质，还原厚钢板卷制焊接后的工业涂装质感，表面添加细微的颗粒质感模拟实际工业设备使用中的漆面肌理；底部支撑机架采用青蓝色喷涂方管焊接结构材质，还原型钢焊接机架的厚重金属质感，机架支脚添加金属垫铁的哑光金属材质，还原设备安装时的承重支撑结构细节；搅拌臂、传动连接部件采用银灰色金属加工件材质，还原机加工金属零件的表面光洁度，出料溜槽采用不锈钢拉丝材质，模拟耐磨出料部件的表面特性，传动区域的电机、减速部件采用深灰色工业电机涂装材质，还原动力部件的外观特征。结构设计上，设备采用上部敞口圆形平底搅拌桶结构，桶内设置行星式搅拌手臂机构，搅拌臂通过中心回转支座连接多组横向搅拌臂与垂直搅拌转子，工作时搅拌臂既随中心主轴公转，又可绕自身安装轴自转，能够实现搅拌桶内无死角的物料搅拌混合，避免平底桶边角区域出现物料堆积搅拌不均的问题；搅拌桶侧下方设置斜向出料溜槽，配合桶内的导料结构可快速完成混合后物料的排出作业；底部机架采用方管焊接的框架式结构，既保证整体承重强度，又预留了下部传动电机、减速机构的安装空间，机架侧面设置传动管线的固定支架，规整排布动力输送与控制管线。设计思路围绕耐火材料、砂浆类散状物料的混合需求展开，针对这类物料密度大、易结块、混合均匀度要求高的特点，采用行星搅拌结构替代传统的单轴搅拌结构，有效提升搅拌效率与混合均匀度，平底桶的设计既方便设备内部的清理维护，也能够适配不同批次的物料混合生产需求，整体结构紧凑，运行稳定性强，可广泛应用于耐火材料生产、建筑砂浆制备等场景的物料混合工序，建模过程中对所有连接螺栓、紧固件、调节机构都进行了完整建模，完整还原设备的装配逻辑与结构细节，可直接用于设备结构展示、装配工艺讲解、虚拟仿真教学等场景。
