多规格三通法兰球阀系列三维设计作品

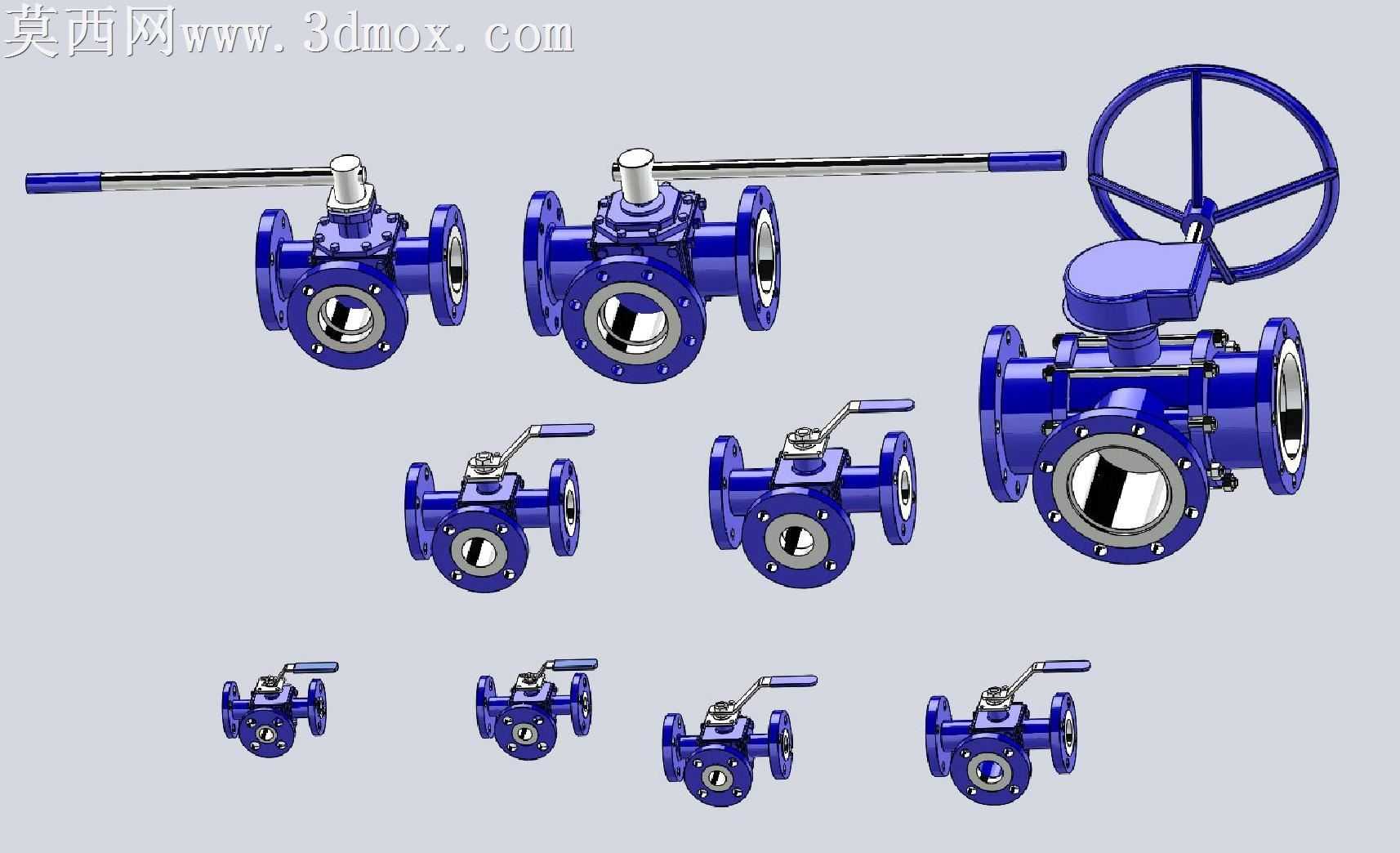

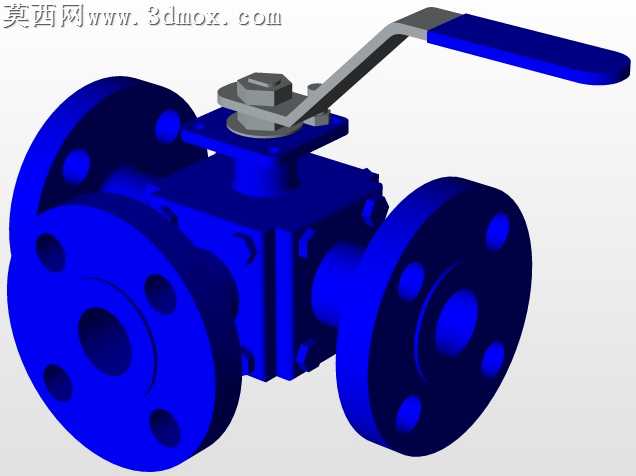

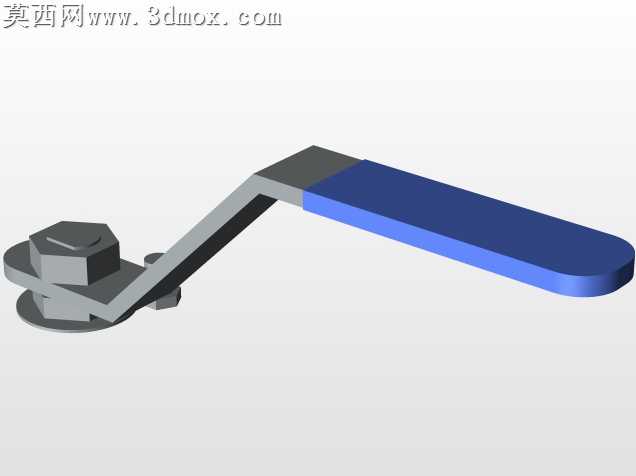

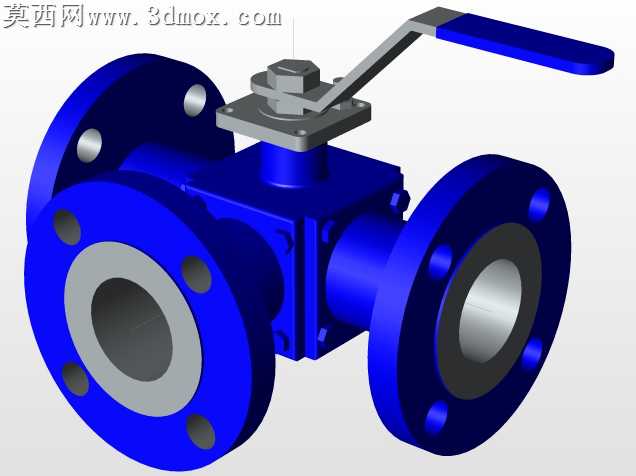

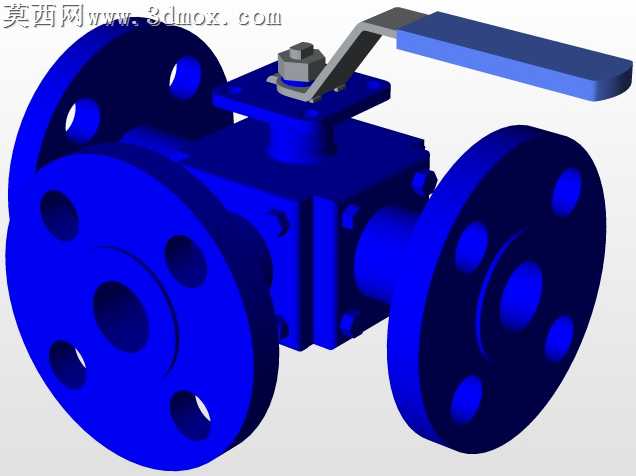

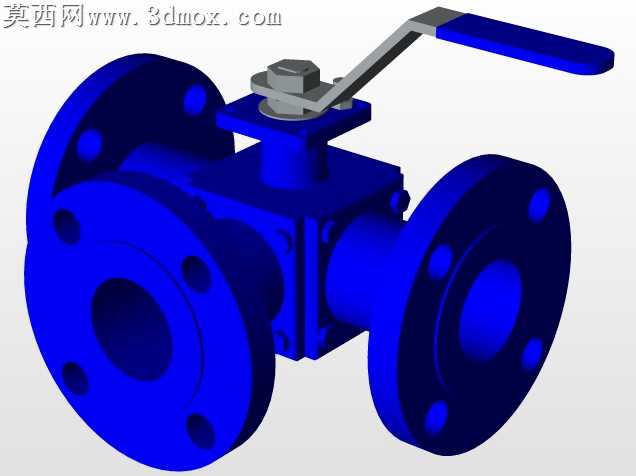

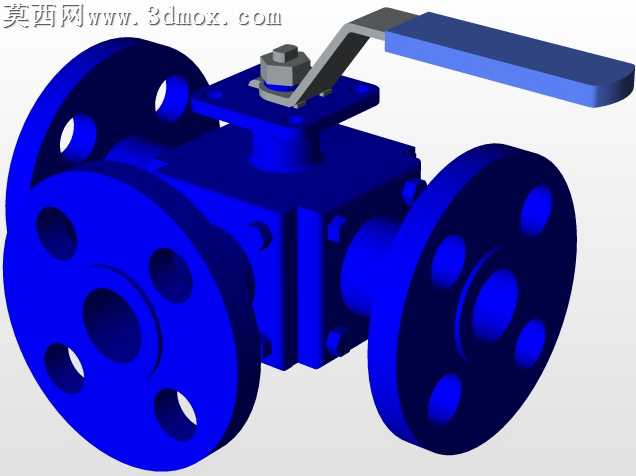

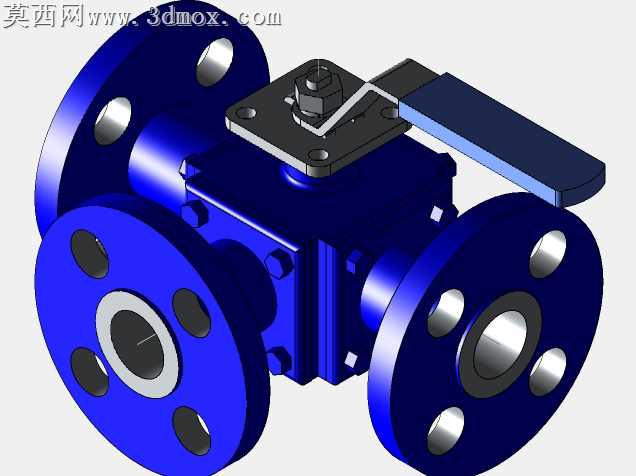

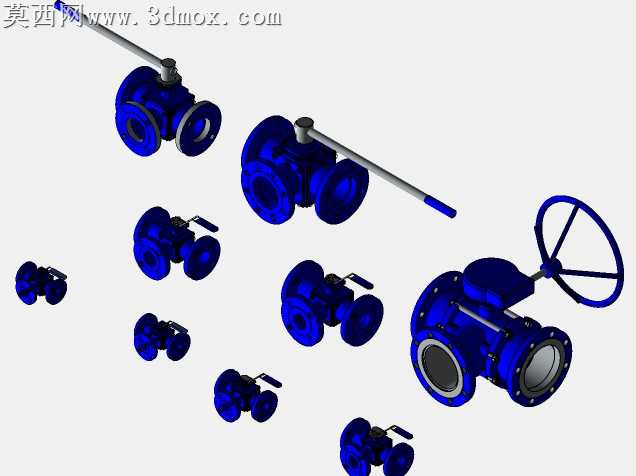

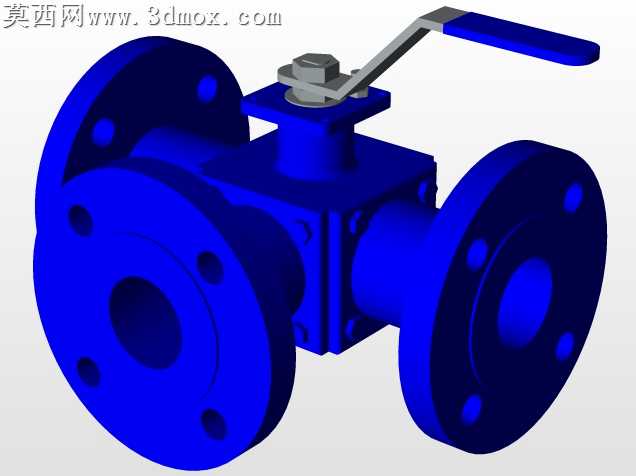

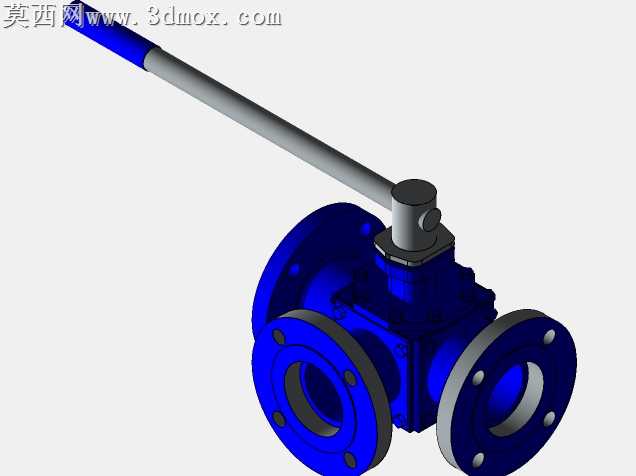

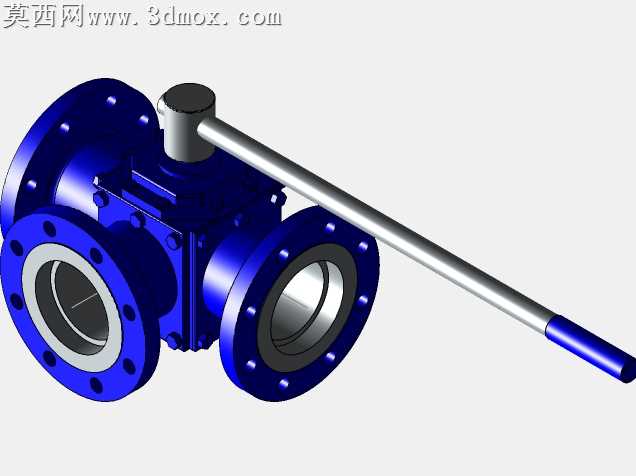

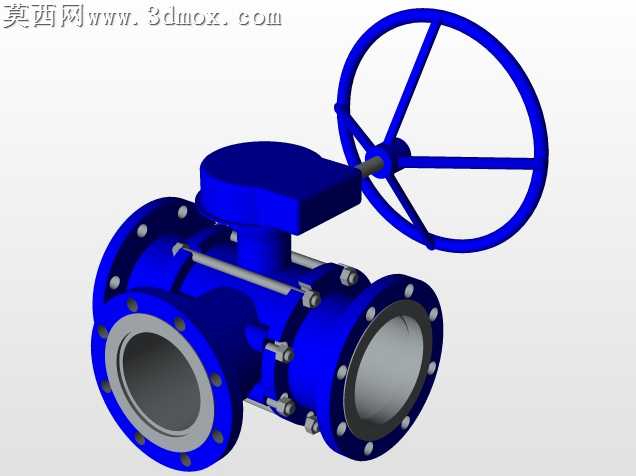

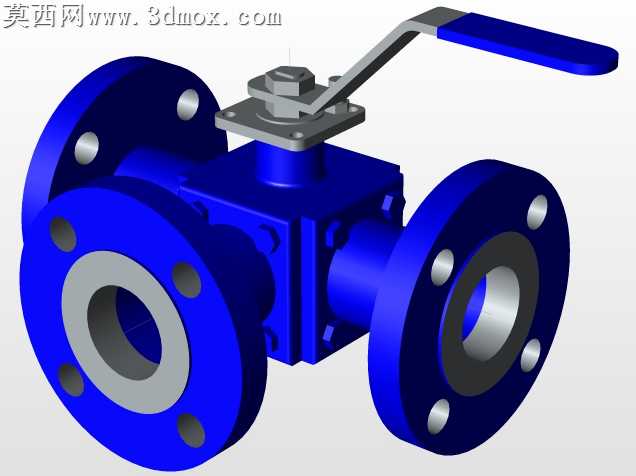

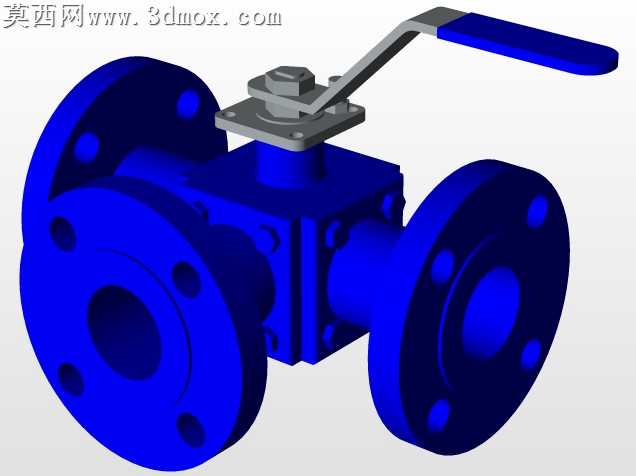

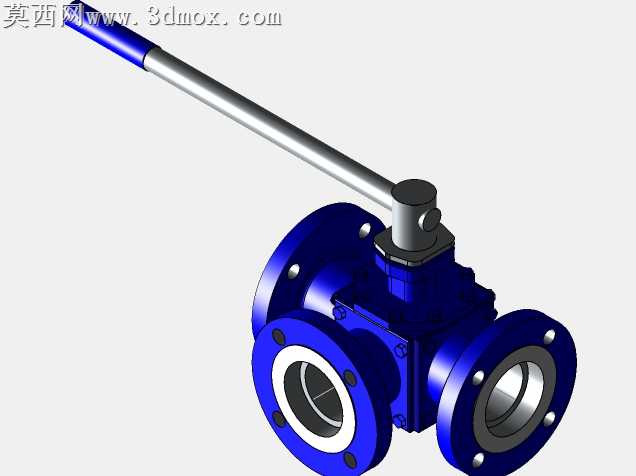

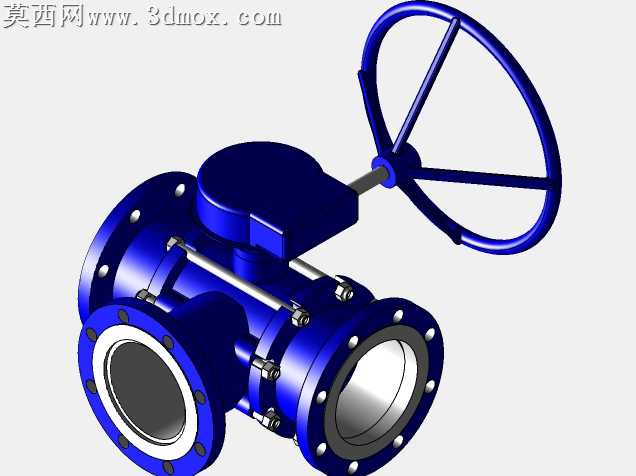

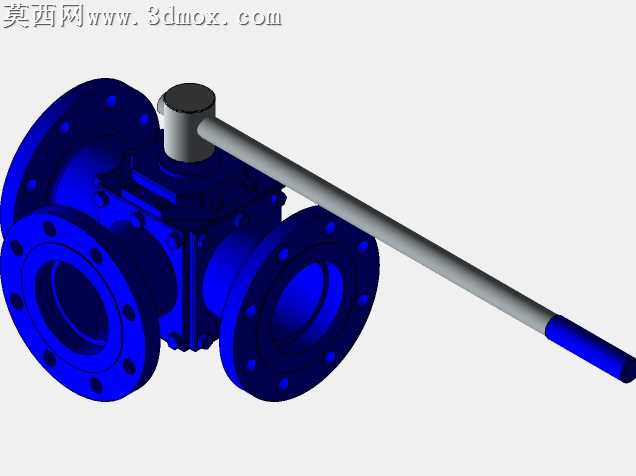

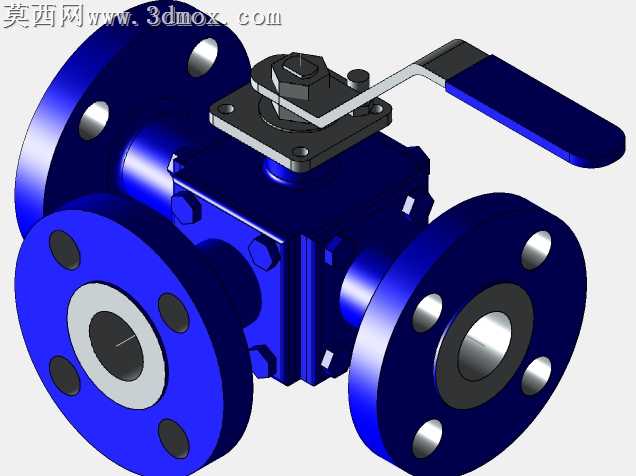

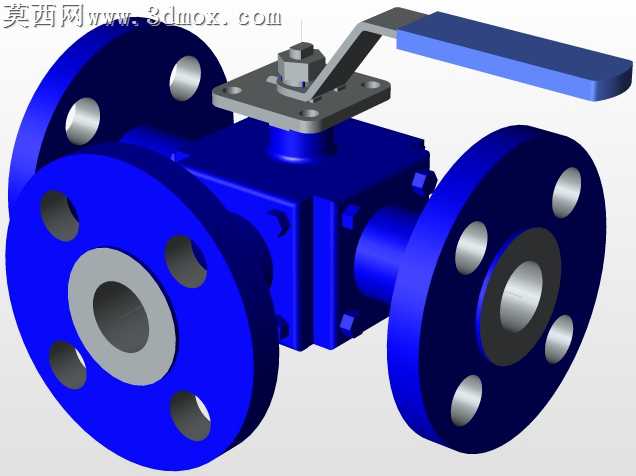

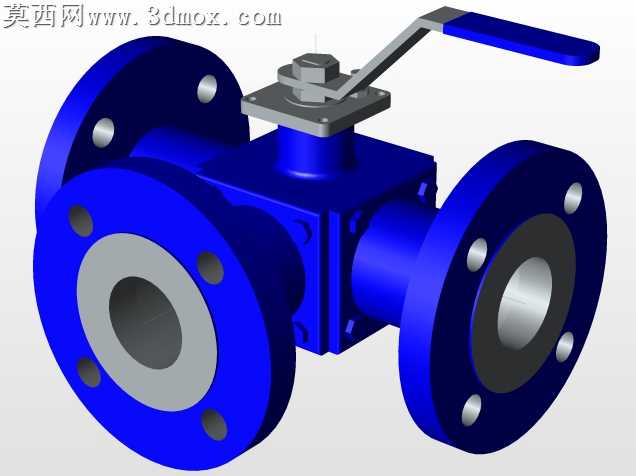

本系列作品为覆盖多通径规格的三通法兰球阀三维设计成果，建模阶段严格遵循ANSI#150压力等级标准，通径覆盖范围从1/2英寸至6英寸，可适配不同工况下的流体管路换向、分流、合流使用需求。建模过程中首先对球阀核心结构进行模块化拆解，将整体拆分为阀体、法兰连接端、球体密封组件、阀杆传动结构、操作执行端五大独立模块，针对不同操作形式分别完成手柄杠杆式、蜗轮手轮式两类执行结构的精准建模，确保每一处结构尺寸都符合行业通用设计规范，法兰端的螺栓孔位、密封面凸台结构均按照标准参数绘制，可直接用于工程选型参考、装配干涉校验等场景。材质与渲染阶段，针对不同部件的实际工业材质进行区分设置：阀体部分采用铸钢喷塑的深蓝色哑光材质，还原工业阀门的真实涂装质感；法兰密封面、球体流通通道采用抛光金属材质，通过调整反射粗糙度参数模拟金属加工面的光泽效果；操作手柄部分做防滑纹理与金属包胶的分层材质处理，手轮结构做铸铁哑光金属质感区分，密封件部分采用黑色橡胶材质参数，不同部件的材质边界清晰，无溢色、材质错位问题。结构设计上充分考虑三通球阀的换向功能特性，球体内部的L型、T型流道结构做了精准还原，阀杆与球体的连接卡位、密封填料函结构、阀体中法兰的连接螺栓布局都做了细节刻画，不同规格的产品按照通径尺寸做等比例缩放，同时保证各部件的结构比例协调统一，不会出现尺寸失真的问题。设计思路上采用系列化建模逻辑，先完成基准规格的球阀模型搭建，再通过参数驱动的方式调整通径、法兰尺寸、操作结构形式，快速衍生出全系列不同规格的模型，大幅提升系列化产品的建模效率，同时保证同系列产品的结构一致性，所有模型的结构均符合实际产品的装配逻辑，可直接用于生成工程图纸、产品展示动画、虚拟装配仿真等后续应用场景，渲染阶段采用柔和的工业展示光照，多角度呈现不同规格、不同操作形式球阀的外观特征，清晰展示产品的结构细节与外观质感。
