带监控装置的固定式消防炮栓三维设计

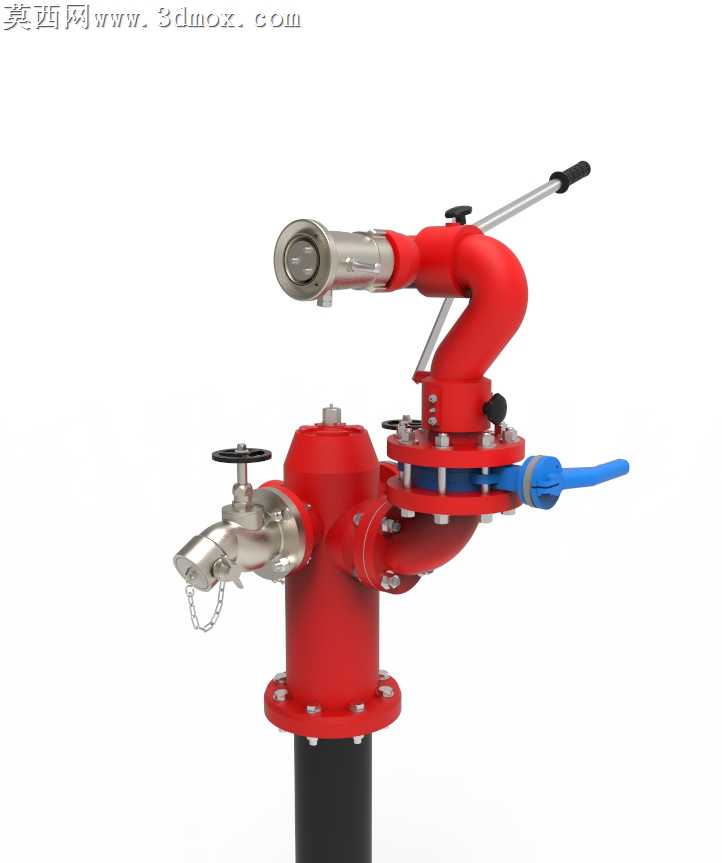

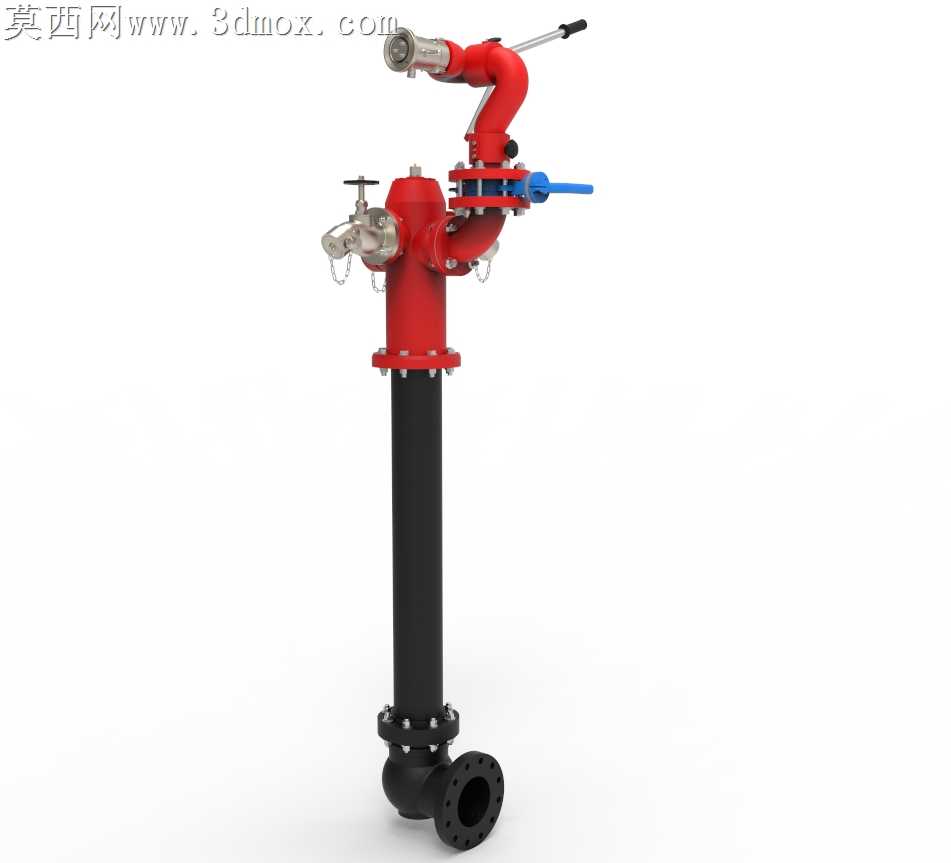

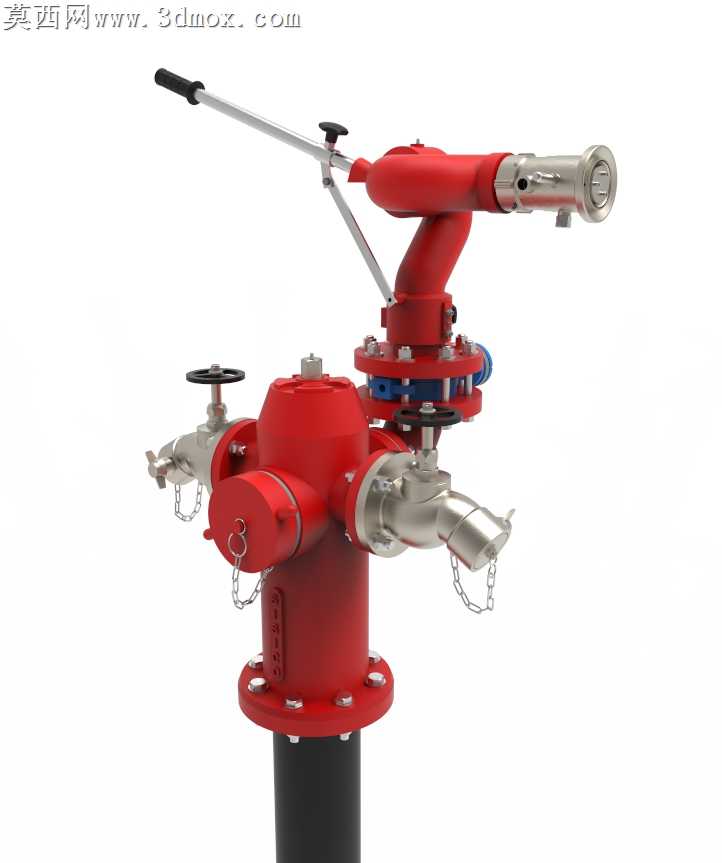

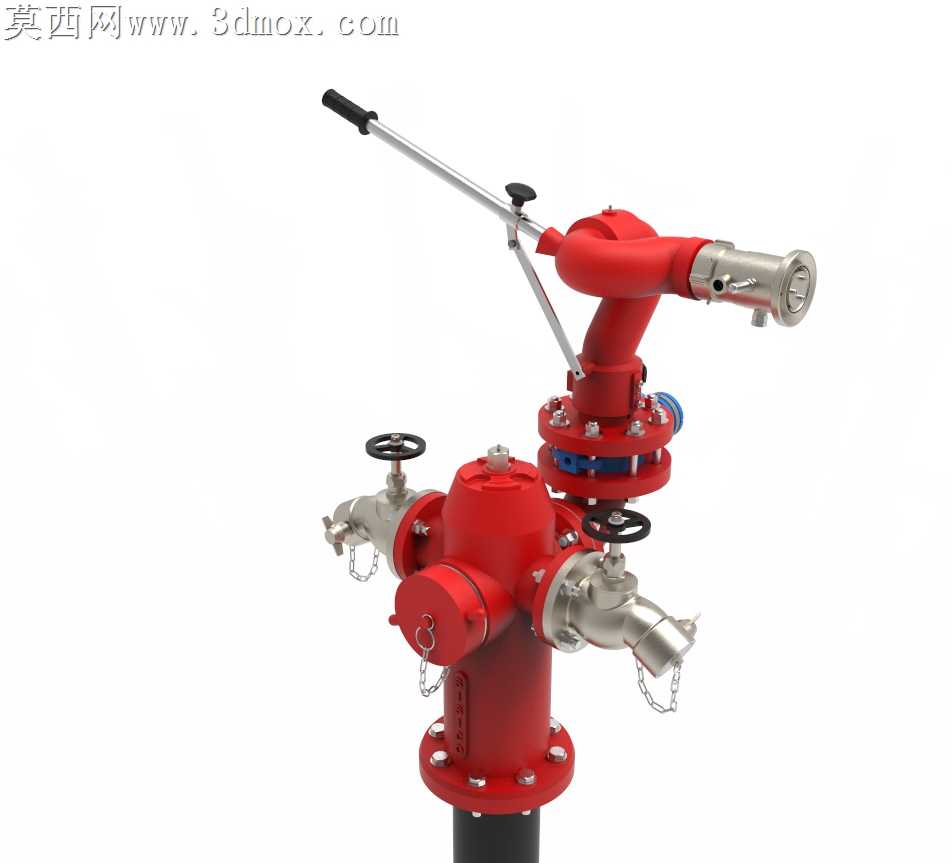

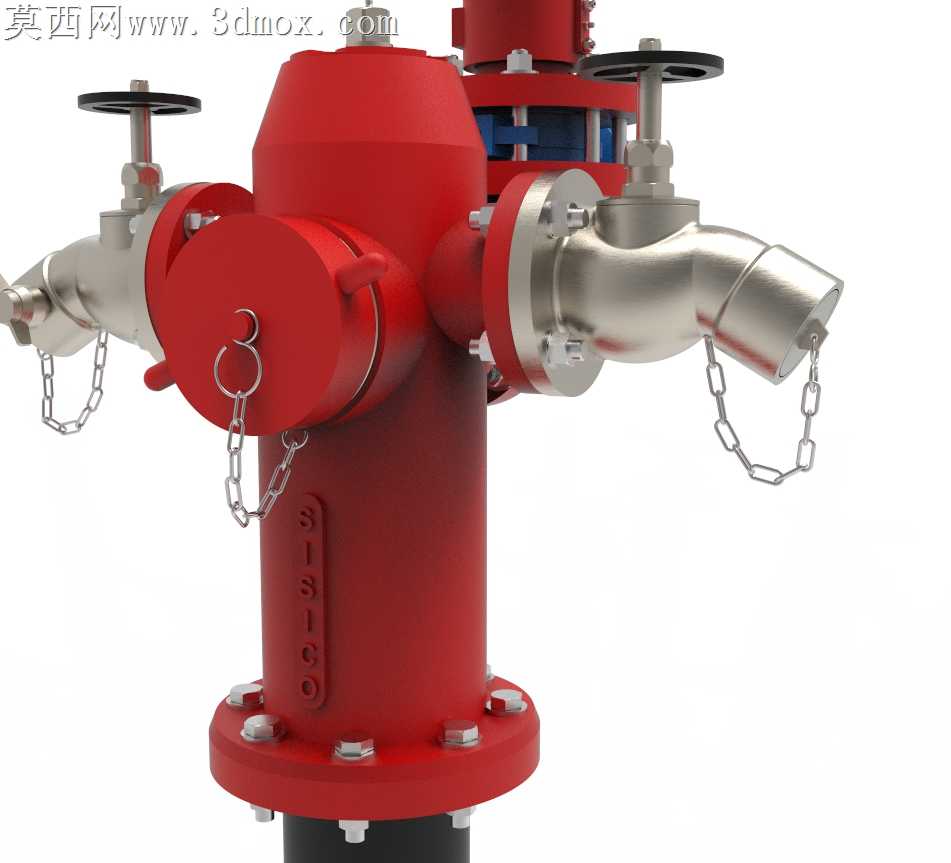

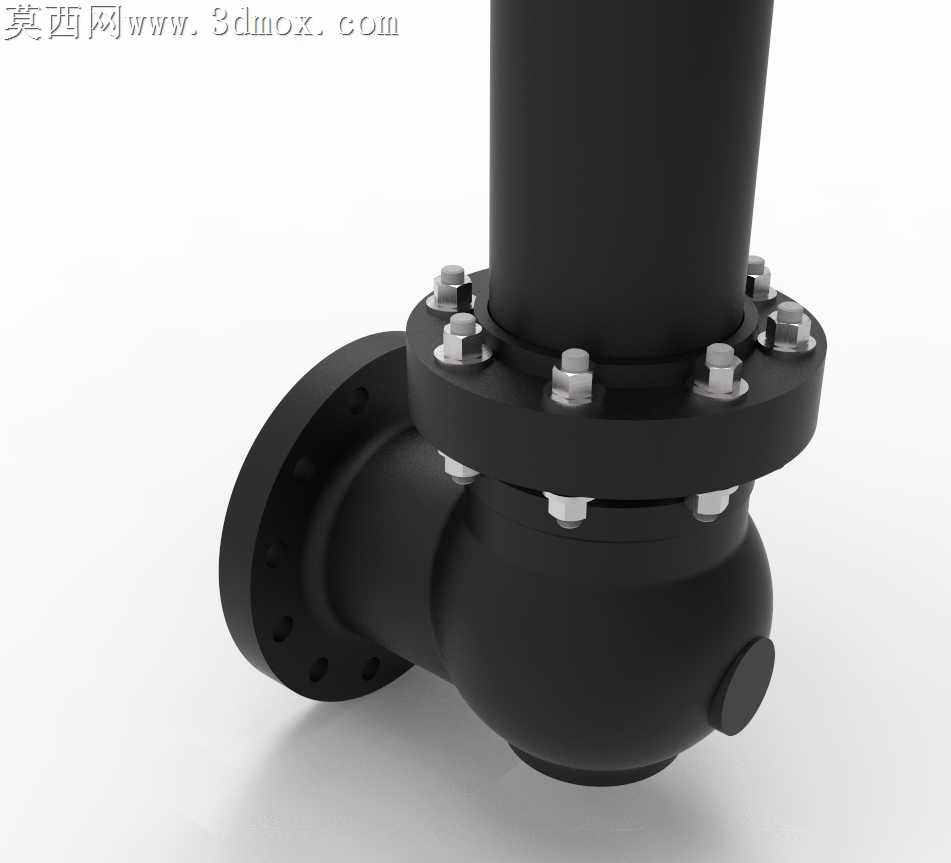

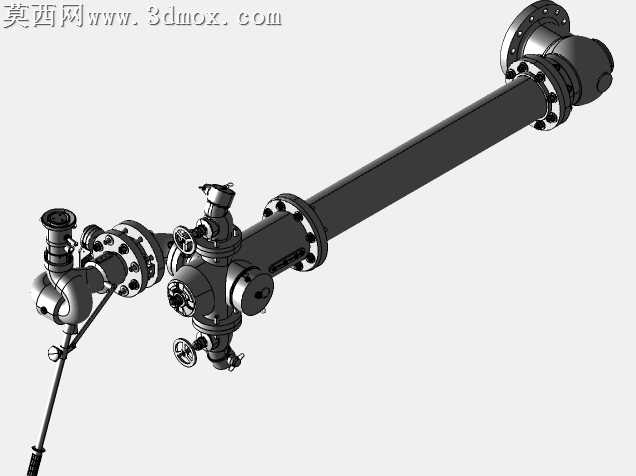

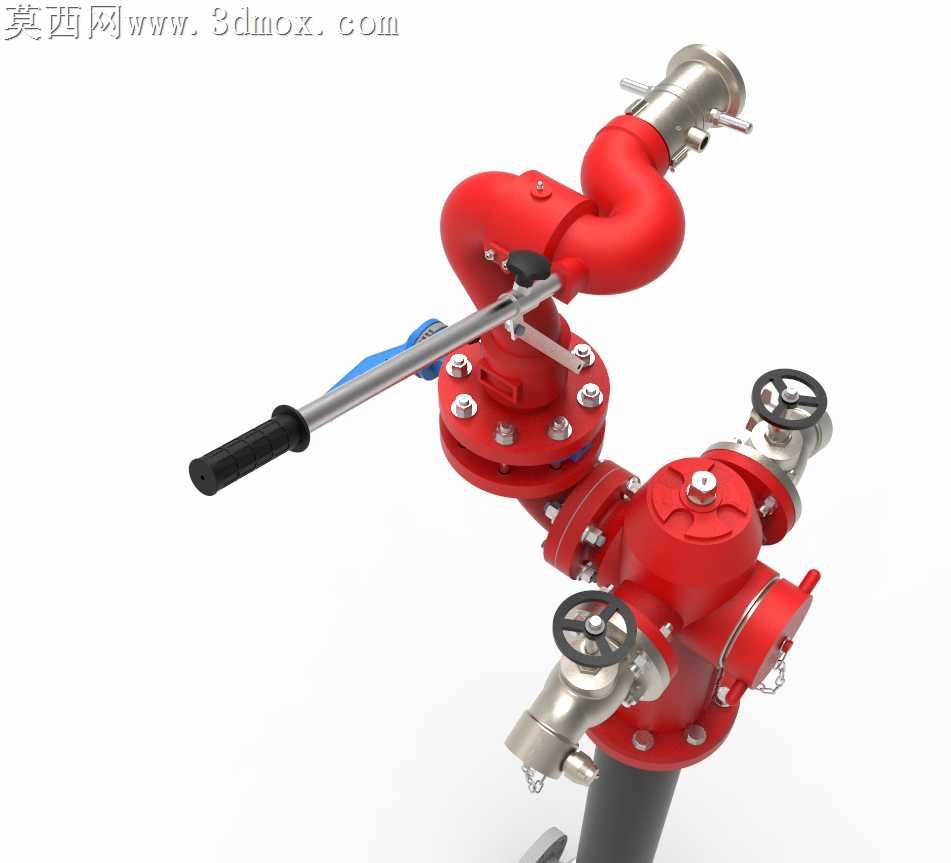

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循消防设备的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。模型主体基座采用立式柱状结构设计，底部设置法兰连接结构用于与地下供水管路对接，法兰盘上均匀分布螺栓安装孔，还原了实际安装的紧固结构特征。主体上部集成多组出水接口，其中侧方设置两个标准消防水带接口，接口处配套设计了闷盖与防护链条，链条采用链环逐段建模的方式还原真实形态，避免简化失真；主体顶部设置手动操作阀门结构，包含手轮、阀杆、密封压盖等细节，还原阀门的启闭操作结构特征。主体上方架设消防炮结构，炮身采用弯管流道设计，炮头设置直流喷雾切换结构，同时配套长距离手动操作摇杆，摇杆端部设置防滑握把，炮身与基座连接处设置旋转调节机构，可实现水平回转与俯仰角度调节的结构表达。炮身侧方集成监控装置模块，还原了监控摄像头的安装支架、镜头壳体等细节，匹配消防场景的火情监控功能需求。材质渲染方面，主体承压壳体采用消防专用大红哑光漆面材质，还原金属铸件喷涂后的质感，金属操作部件、接口、炮头部分采用抛光不锈钢材质，设置合适的反射粗糙度参数表现金属光泽，链条、操作杆等部件做了金属做旧与磨损细节处理，黑色握把、手轮部件采用橡胶哑光材质，黑色底座管路采用防腐涂层材质，不同材质的区分清晰，渲染效果贴近真实设备的视觉观感。结构设计上充分考虑了实际产品的功能逻辑，将供水通路、阀门控制、炮体调节、监控集成四个功能模块的装配关系做了清晰表达，各部件之间的连接缝隙、密封结构、紧固件都做了细节刻画，没有出现结构穿模、比例失调的问题，可用于消防设备结构展示、场景搭建、教学演示等用途，模型装配层级清晰，各部件可单独拆分编辑，方便后续做结构拆解、动画演示等二次开发使用。
