多规格法兰式旋启止回阀系列三维设计

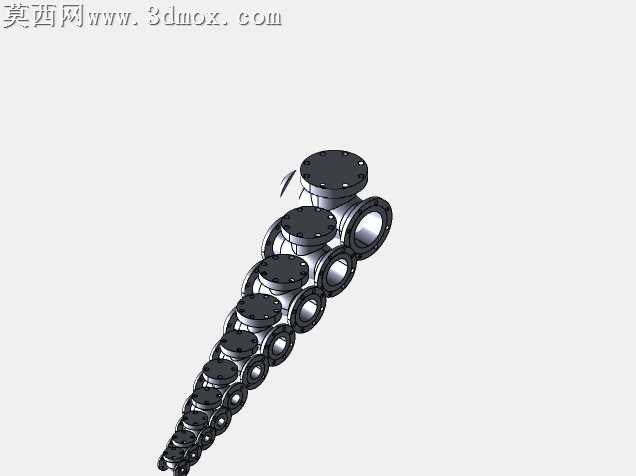

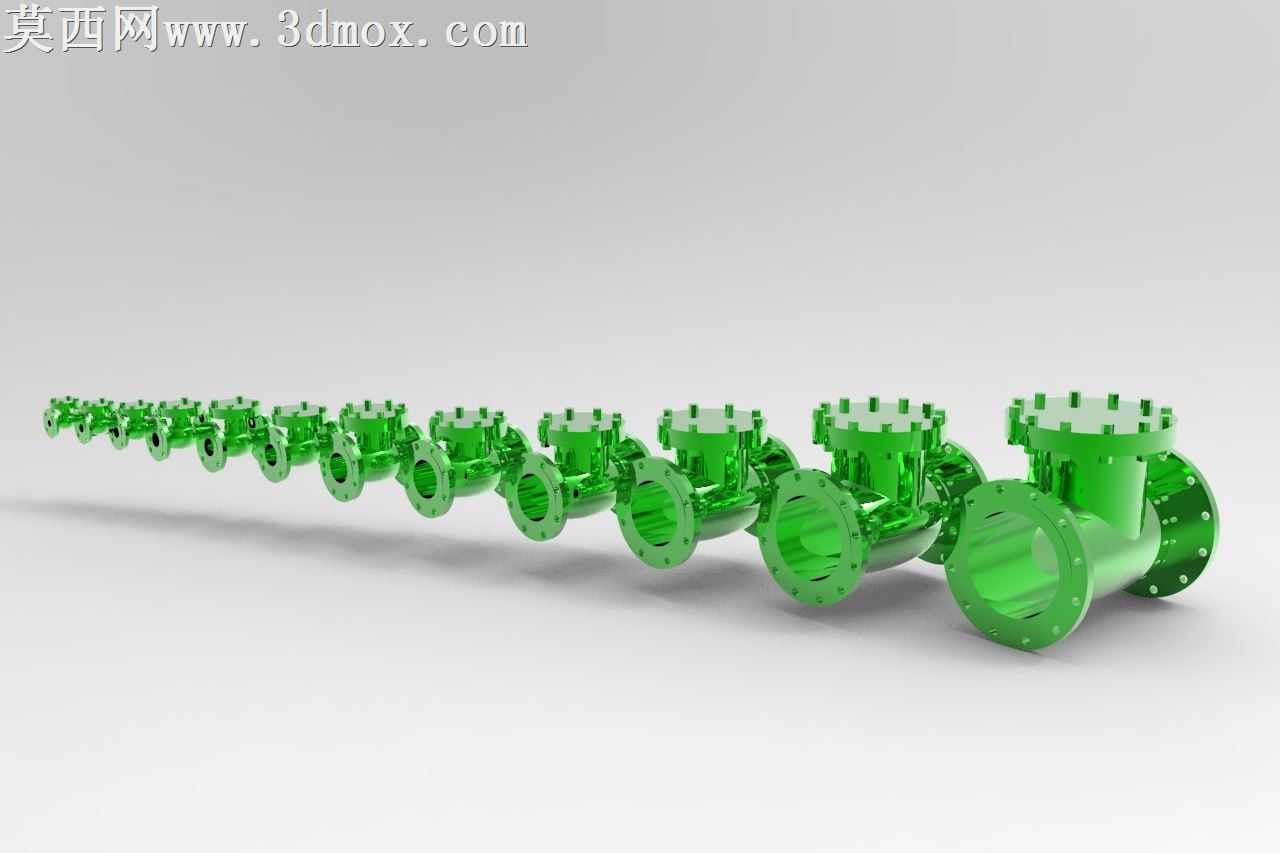

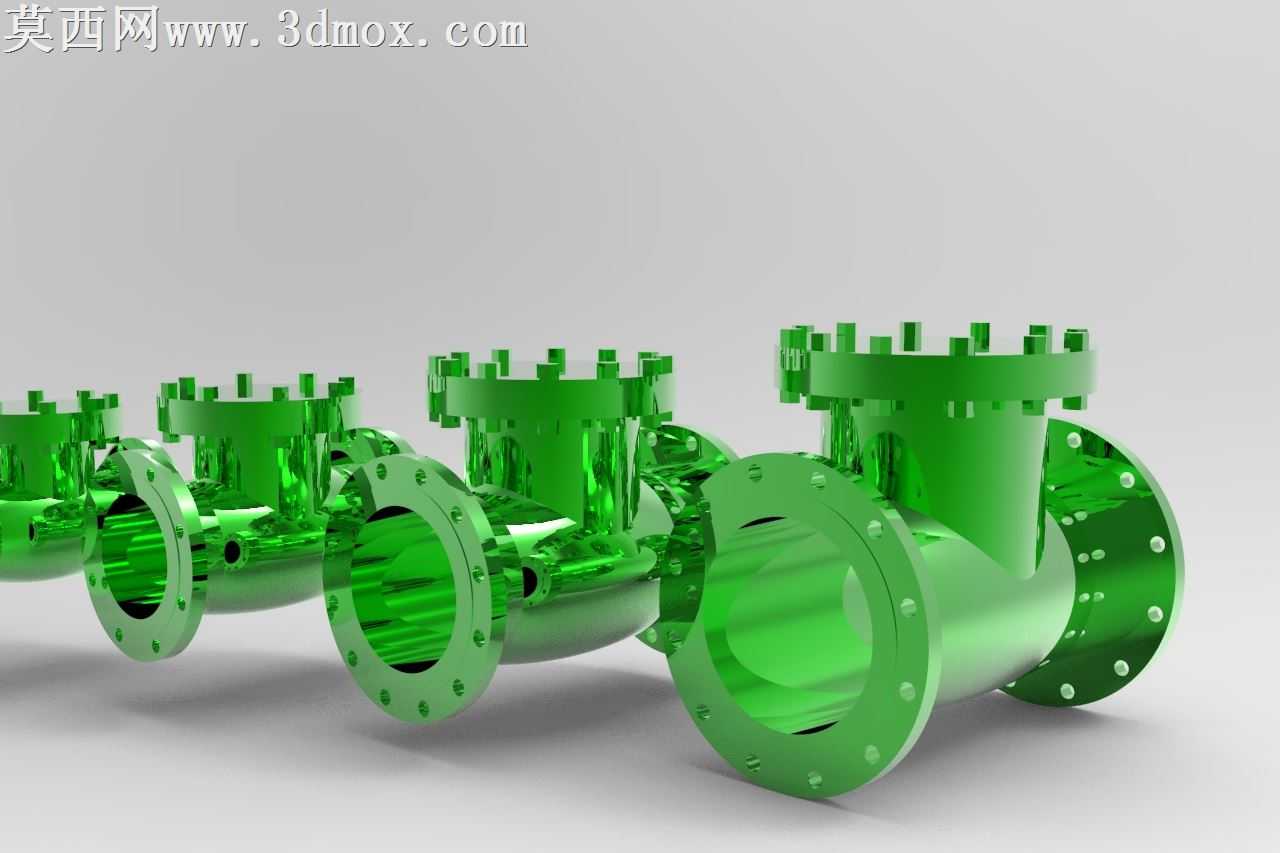

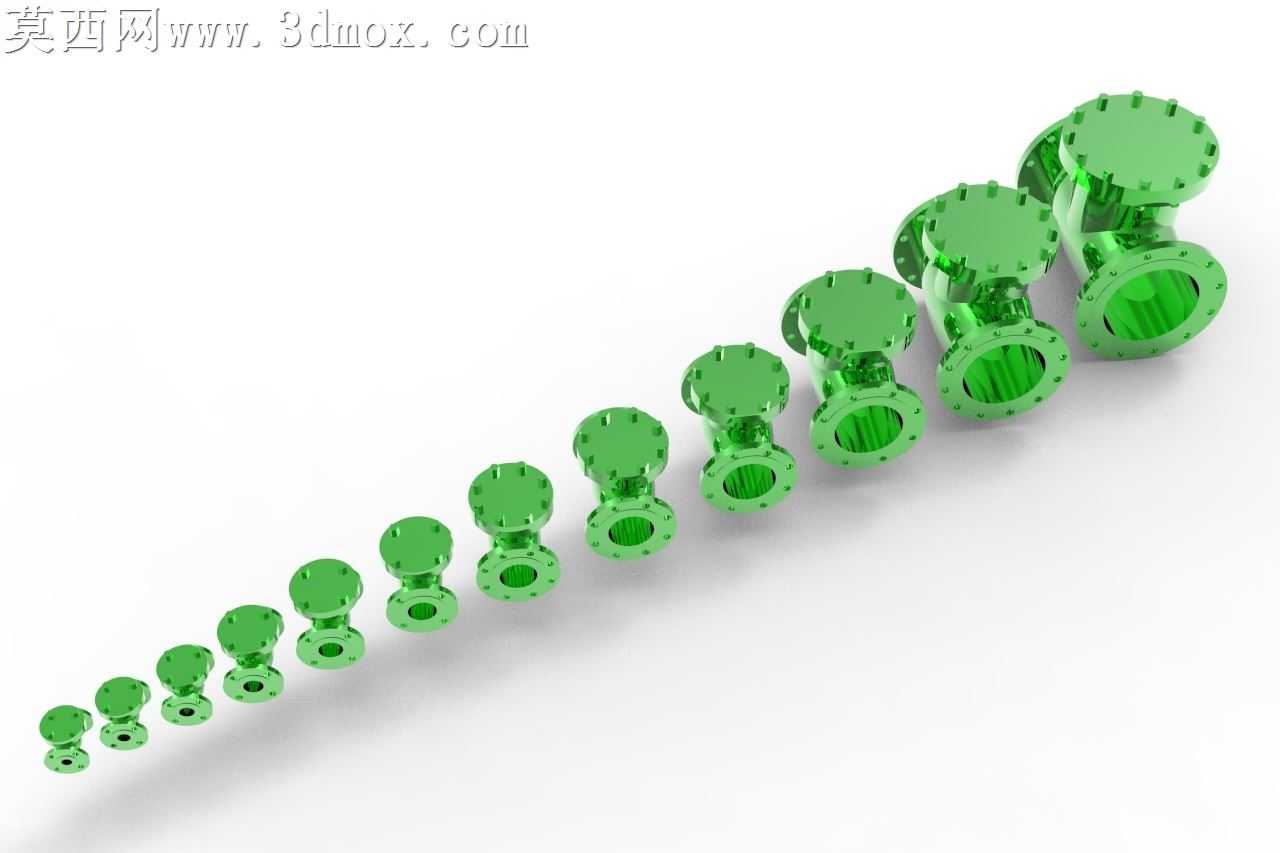

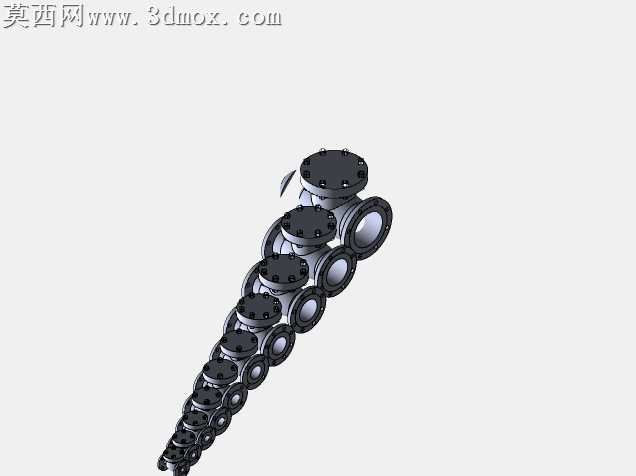

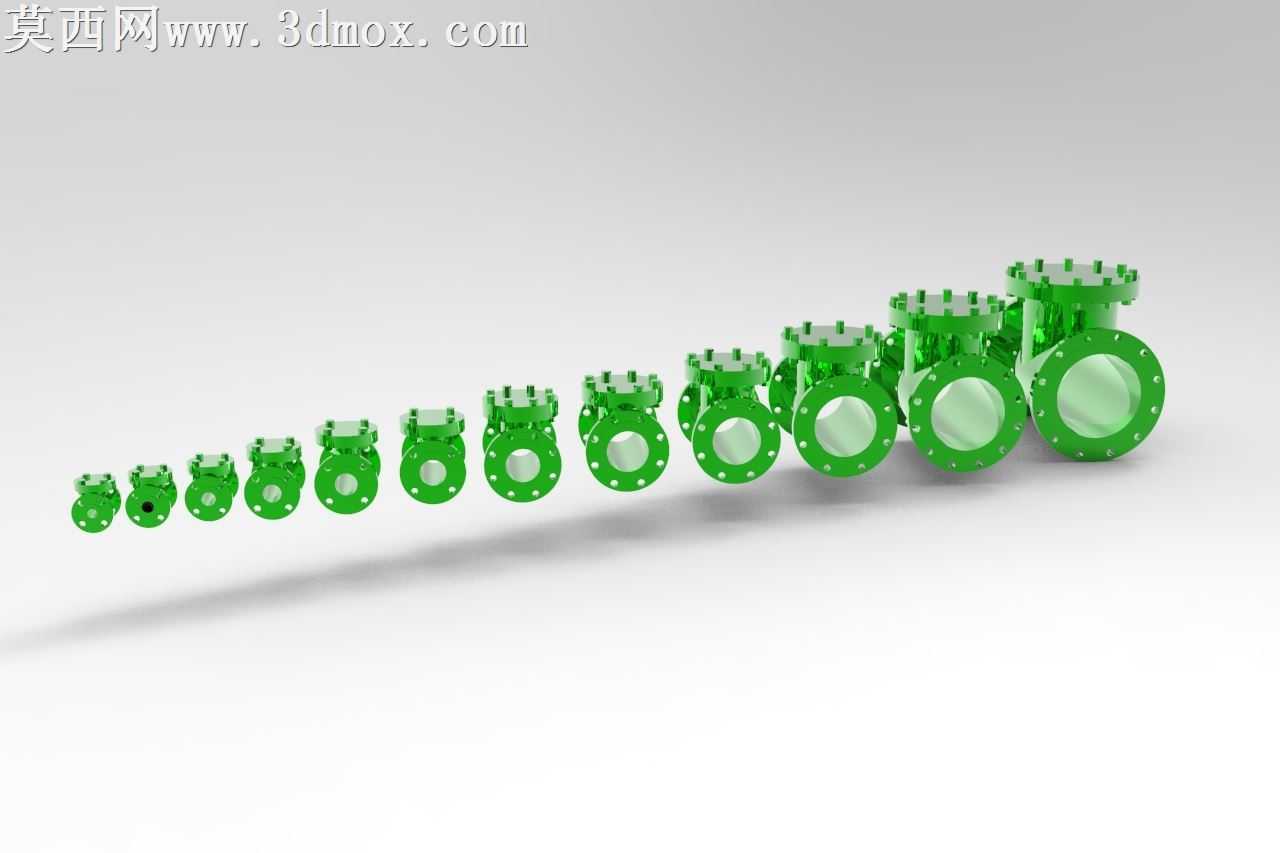

本系列止回阀采用三维参数化建模方式完成全规格覆盖设计，建模过程中严格遵循150磅级压力等级的阀门设计规范，针对NPS1英寸至NPS12英寸共12种公称通径规格逐一完成结构建模，同时匹配对应通径下的汽蚀余量参数，确保每一个规格的模型都符合实际工程应用的尺寸逻辑。建模阶段先搭建通用阀体骨架，确定法兰连接尺寸、阀瓣启闭行程、中腔密封结构的通用基准，再针对不同通径的流道截面、阀瓣配重、螺栓孔排布做参数化驱动调整，保证同系列不同规格的结构一致性与尺寸合理性。材质渲染上采用工业阀门常用的涂装质感表现，阀体部分赋予饱和的绿色环氧涂层材质，模拟工业管线中阀门的防腐涂装效果，金属密封面、连接螺栓部位赋予金属光泽材质，区分不同部件的材质属性，渲染时采用柔和的影棚布光，清晰呈现阀体的流道轮廓、法兰凸缘结构、阀盖紧固螺栓的排布细节，直观展现不同通径规格下阀门的尺寸渐变规律。结构设计上采用经典的旋启式止回阀结构，介质从法兰端进入后推动阀瓣绕转轴旋起实现通路，介质停止流动时阀瓣依靠自重与介质回流压力自动回落密封，有效阻止管线内介质倒流，不同通径规格对应匹配的阀瓣厚度、转轴直径、密封面宽度均随通径增大做等比例强度校核，确保结构强度满足对应压力等级的使用要求。设计过程中同步梳理了各规格对应的汽蚀余量参数，从NPS1英寸对应1.25英寸汽蚀余量到NPS12英寸对应12英寸汽蚀余量，将工程参数与三维模型结构一一对应，方便后续做管线装配模拟、流场仿真分析时直接调用对应规格模型，无需重复调整尺寸参数，大幅提升工业管线设计阶段的阀门选型与装配效率。
