台式框架结构圆锯切割作业设备

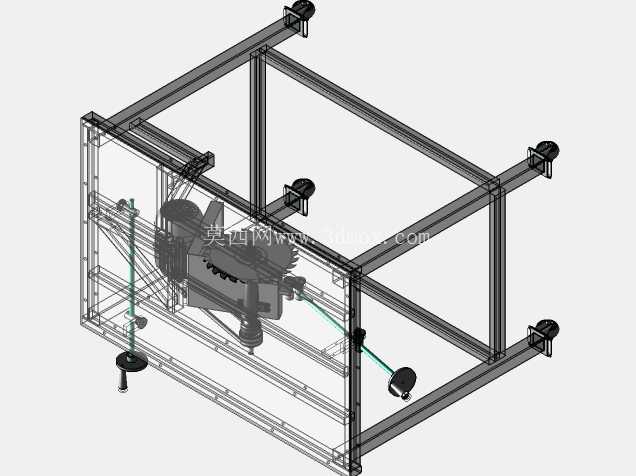

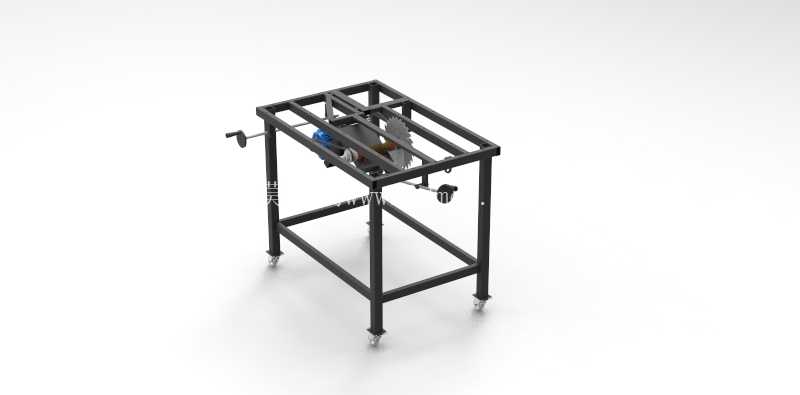

这款台式圆锯设备的机架采用方管型材焊接成型，整体为立式框架结构，底部配置四个带刹车的万向脚轮，可根据作业场地需求灵活转移工位，脚轮的安装座直接焊接在底架横梁端部，避免了螺栓连接长期受振动出现松动的问题。设备的核心锯切单元布置在框架上层的安装平面内，锯片部分突出工作台面，配套的角度调节手轮分别设置在机架侧方，可实现锯切角度的微调与锯片伸出高度的调整，调节机构采用丝杆传动结构，进给过程平稳无卡顿，锁紧手柄可在调整到位后快速锁止，防止作业过程中锯片位置偏移。

从实际应用场景来看，这类设备主要面向小型木工加工作业、型材下料工位，可完成实木板、密度板、细木工板以及薄壁铝型材、塑料型材的直切与斜切作业，相比手持圆锯，台式结构的作业稳定性更高，切割面的直线度更容易控制，操作人员可通过推送工件完成进给，不需要手持设备施力，大幅降低长时间作业的劳动强度。机架的中层横梁位置预留了电机安装位，电机通过皮带传动结构带动锯片转动，传动区域设置了防护挡板，避免作业过程中木屑、碎料卷入传动部件，同时也能防止操作人员误触传动带造成安全隐患。

设计过程中，框架的受力点做了针对性加强，上层工作台的支撑横梁间距经过优化，既保证了工作台面的平面度，也避免了间距过大导致板材推送过程中出现凹陷，影响切割精度。设备的整体高度适配成年人站立作业的姿态，操作人员不需要弯腰即可完成工件推送，侧方的调节手轮位置刚好在手部自然下垂可及的范围内，调整参数时不需要大幅度挪动身体。机架底部的脚轮除了方便移动之外，还带有高度微调功能，可在不平整的地面上调整四个支撑点的高度，保证机架整体处于水平状态，避免锯片倾斜导致切割面出现角度偏差。

安装边界方面，设备放置时需要在四周预留至少五十厘米的操作空间，侧方调节手轮位置不能有障碍物遮挡，后方需要预留传动部件维护的空间，方便后期更换皮带、调整电机位置。锯片的防护罩采用可翻转结构，切割不同厚度的工件时可调整防护罩的高度，始终覆盖锯片非工作区域，降低安全风险。工作台面的边缘设置了靠模安装位，可加装定位挡板实现定长批量切割，不需要每次测量划线，能有效提升批量下料的作业效率。设备的整体结构没有复杂的异形零部件，所有框架构件均为标准型材切割焊接而成，后期维护更换配件的成本较低，焊接位置都做了打磨处理，没有尖锐的焊渣凸起，避免操作人员在上下料过程中被划伤。
