前向非往复式装药杆结构设计

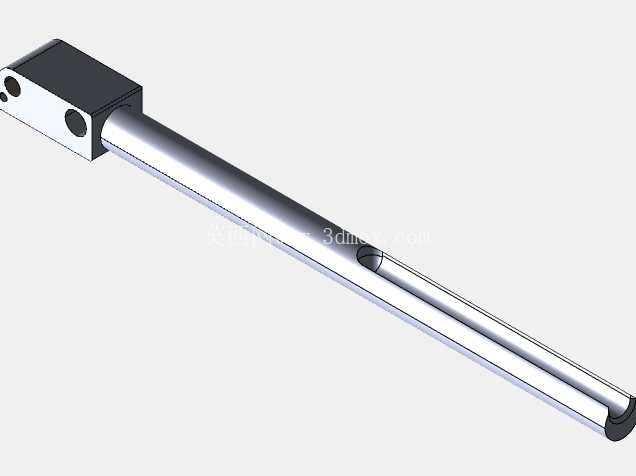

　　杆身主体采用等直径圆截面设计，在保证轴向推送刚度的前提下，尽可能降低杆身自重，减少驱动端的负载，杆身侧面开设的长直导向槽，是和设备基座上的导向销配合的关键结构，槽的宽度公差控制在H7级别，既保证滑动过程无卡滞，又能限制杆身的周向转动，确保推送过程中头部的姿态始终保持一致。靠近杆身末端的位置设置有环形定位槽，用于安装限位卡簧，当杆身推送至设定行程时，卡簧会和基座上的限位端面接触，完成硬限位，避免推送超程导致的药剂装填过量或者构件碰撞损坏，杆身的最末端做了圆角过渡处理，推送过程中不会刮蹭药剂容器的内壁，减少装填过程中的异物产生风险。在轻武器配套工装及专用作业器具的结构设计场景中，前向非往复式装药杆是承担药剂推送、工位定位功能的核心执行构件，这类构件的设计精度直接决定了装填作业的顺畅度与作业一致性，不同于常规往复式推送杆的往返动作逻辑，该构件采用单向前置推送的动作路径，从根源上规避了回程过程中带料、卡滞的常见问题。从结构布局来看，构件整体采用长直杆身搭配端部安装座的组合形式，头部安装座设置两个同轴定位孔，用于和驱动端的摆臂或者推杆机构完成销接固定，安装座的端面做了铣平处理，保证和驱动件贴合时无间隙，避免动作过程中出现旷量导致的推送位置偏移。

　　设计过程中首先要明确安装边界条件，头部安装座的两个定位孔中心距需要和驱动摆臂的安装孔位完全匹配，孔的同轴度公差要控制在0.02mm以内，避免安装后出现别劲的情况；杆身的外径需要和导向套的内径做间隙配合，单边间隙控制在0.01-0.02mm之间，间隙过大会导致杆身下垂，推送时出现偏斜，间隙过小则会在热胀冷缩或者有少量粉尘附着时出现卡滞。导向槽的长度需要匹配设计行程，槽的两端都做了圆弧过渡，避免应力集中导致槽口开裂，槽的深度控制在杆身直径的1/6，既保证导向销的嵌入深度足够，不会出现脱槽风险，又不会过度削弱杆身的抗弯强度。

　　从实际应用场景来看，这类装药杆多用于定装式药剂装填的专用工位，作业时驱动机构带动安装座做前向直线运动，杆身沿导向套平稳向前推送，将定量药剂精准推入目标腔室，到达设定行程后在限位结构的作用下停止，随后驱动机构回程，由于采用非往复式的动作逻辑，回程过程中杆身不会和药剂发生接触，也就不会出现回程带料的问题，能够有效保证每次装填的剂量一致性。在材料选择上，杆身部分优先选用调质处理的中碳钢，表面做硬铬镀层处理，提升表面耐磨性和防锈能力，安装座部分可以和杆身采用一体加工成型，也可以采用分体焊接后再做精加工，保证整体的形位公差满足设计要求。安装调试过程中，需要先将导向套压入设备基座的安装孔内，保证导向套的内孔轴线和推送方向完全重合，随后将杆身穿入导向套，安装座和驱动端连接后，手动盘车检查全程动作是否顺畅，有没有卡滞点，同时验证限位位置是否准确，确保推送行程符合工艺要求。日常维护过程中，需要定期清理导向槽内附着的粉尘和碎屑，在导向槽和导向套的配合位置涂抹少量低温润滑脂，减少滑动摩擦的磨损，定期检查限位卡簧的磨损情况，若出现卡簧变形或者磨损过量的情况要及时更换，避免限位失效导致的设备故障。

　　不同于常规的通用推杆，该装药杆的结构完全匹配前向非往复的作业逻辑，没有多余的冗余结构，在保证结构强度和动作精度的前提下，尽可能简化了加工工艺，杆身的外圆可以采用外圆磨床一次加工成型，导向槽可以采用铣床加工后再做钳工修磨去毛刺，安装座的定位孔可以采用坐标镗床加工，保证孔位精度，整体加工难度适中，适合批量生产配套。在结构优化的过程中，也可以根据实际作业的负载情况调整杆身的直径和壁厚，如果推送负载较大，可以适当加大杆身直径提升抗弯刚度，如果作业空间受限，也可以在保证强度的前提下适当缩小杆身直径，适配狭窄的安装空间，导向槽的位置也可以根据实际导向销的布置位置做对应调整，只要保证导向行程满足推送要求即可。
