多规格可配置GT2正时皮带轮组设计

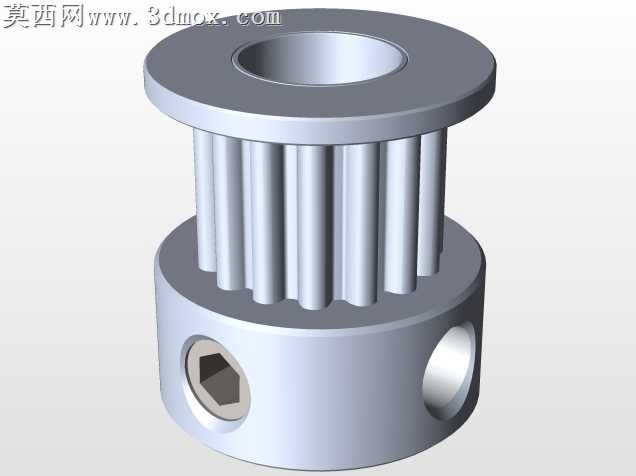

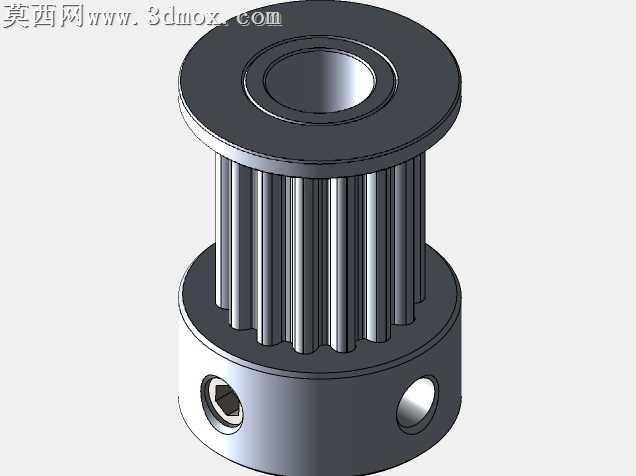

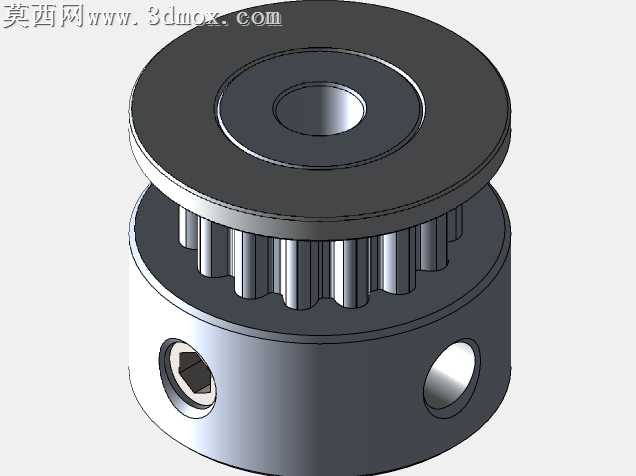

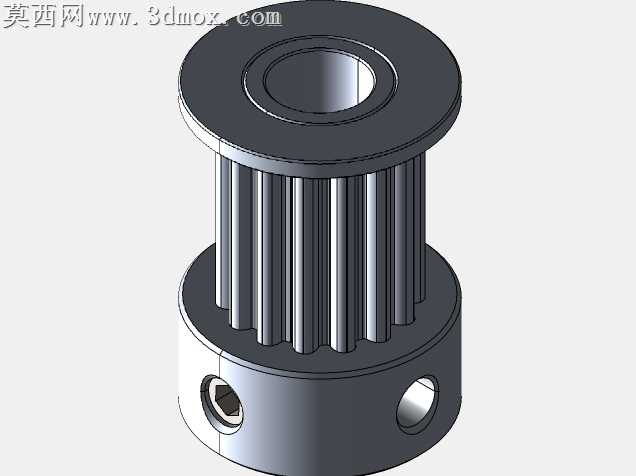

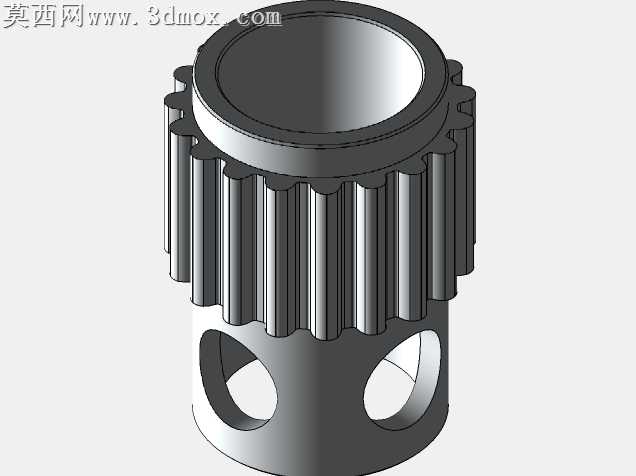

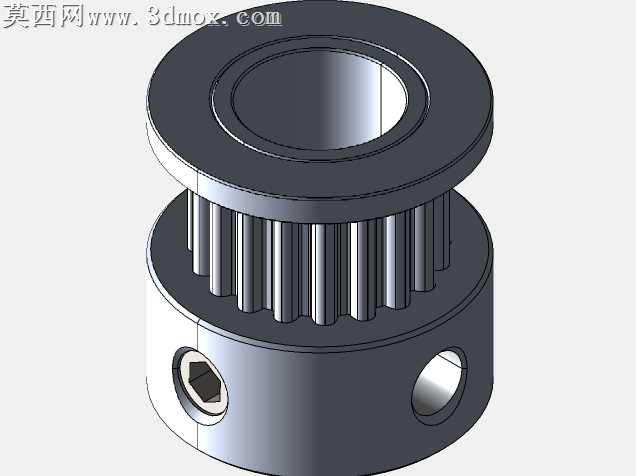

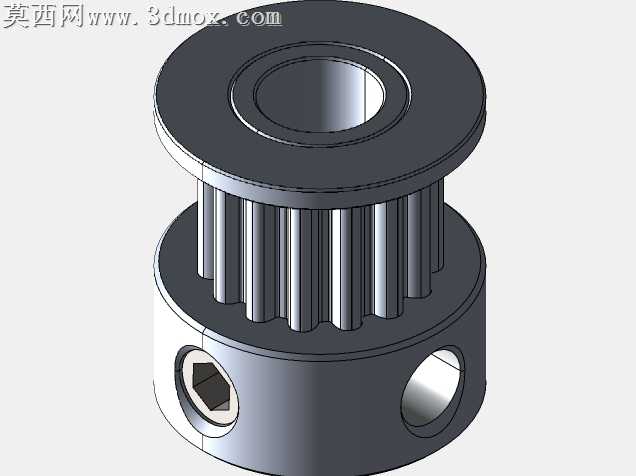

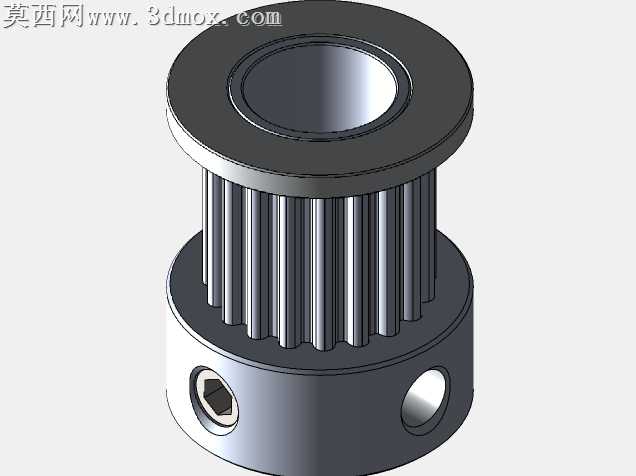

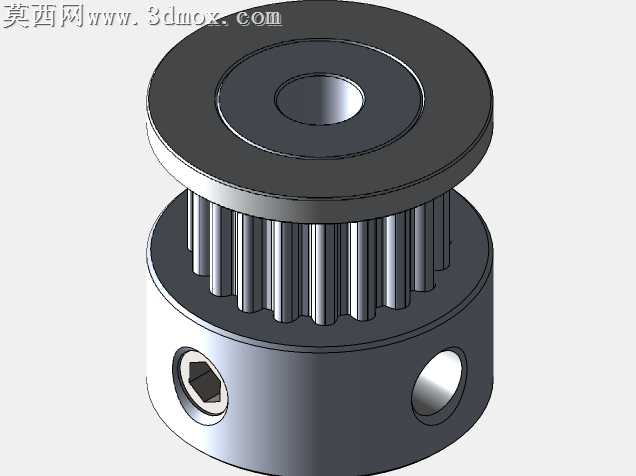

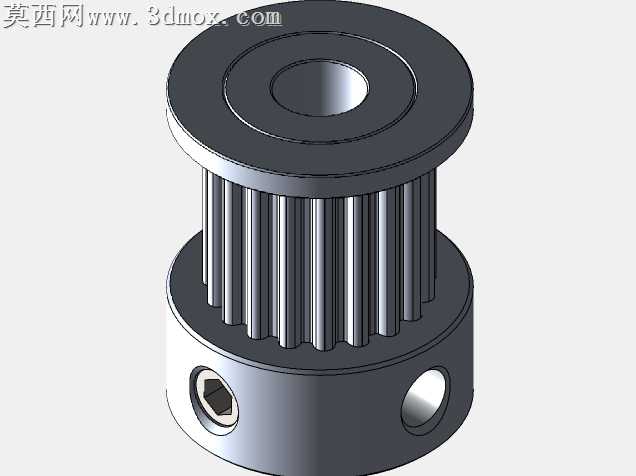

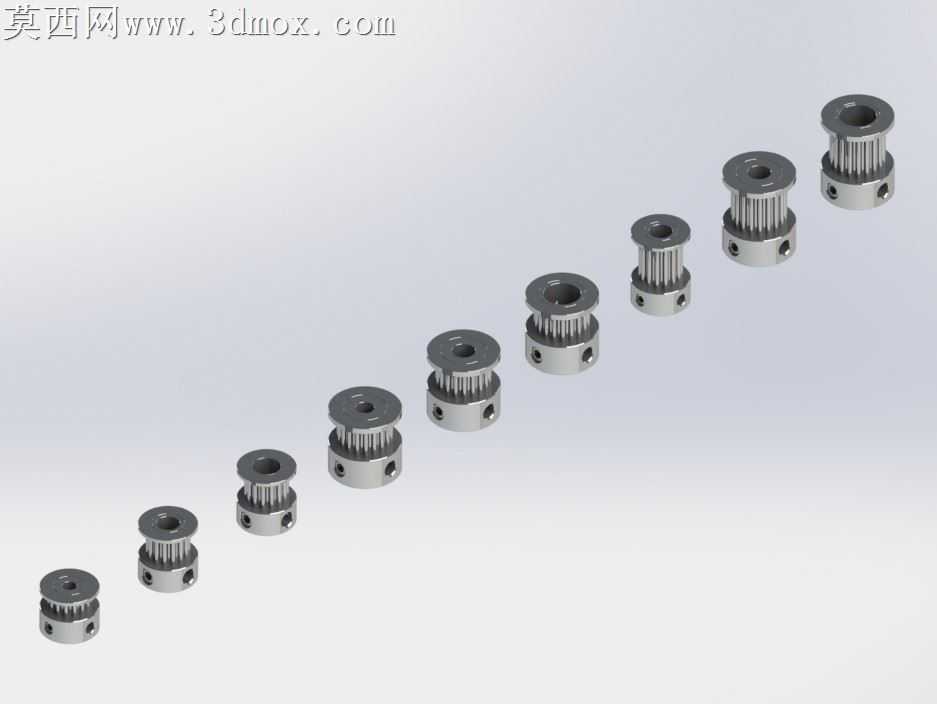

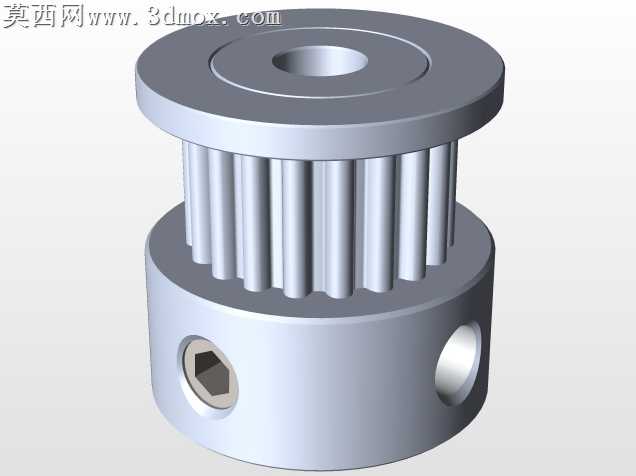

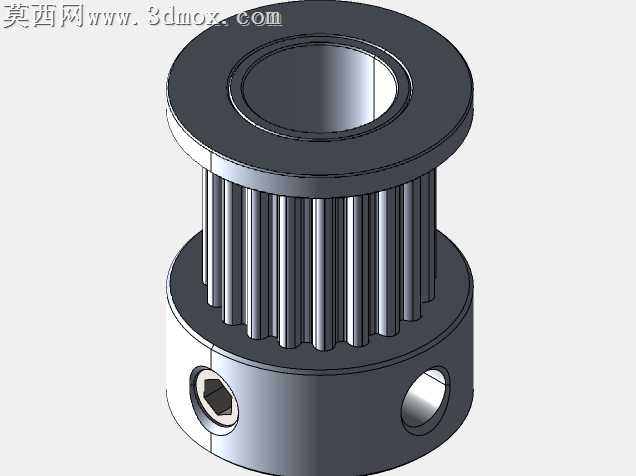

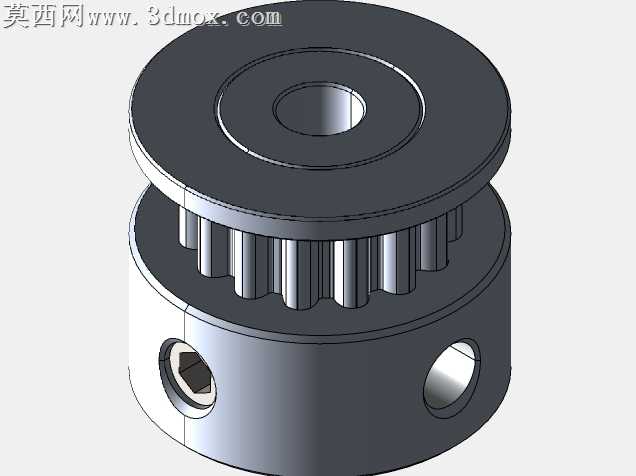

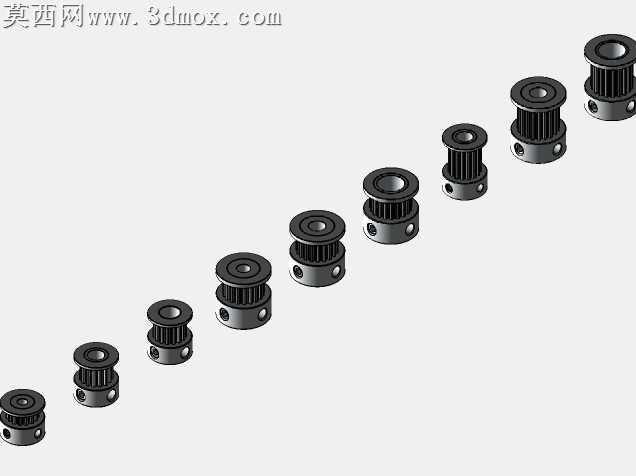

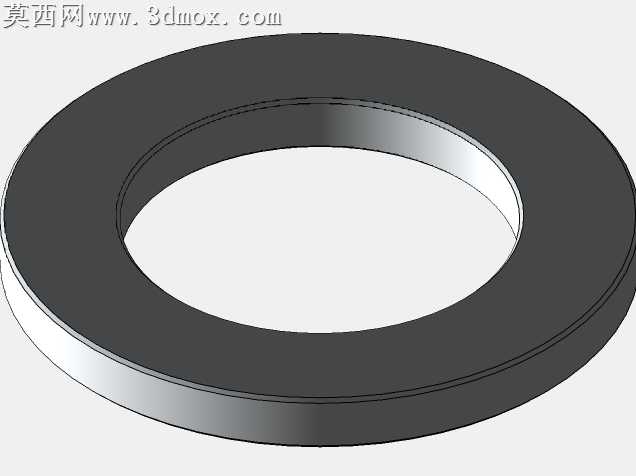

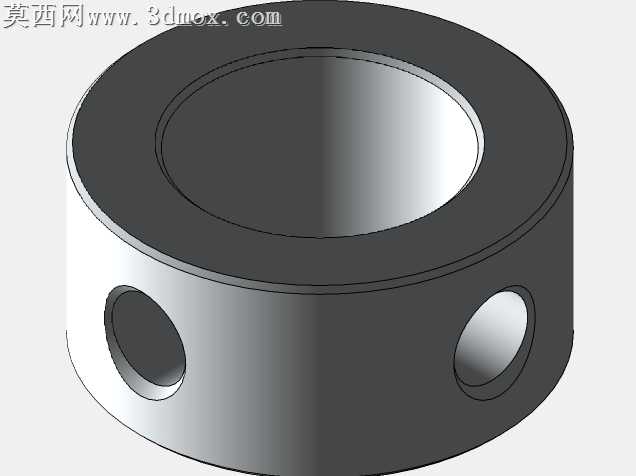

本次设计的GT2正时皮带轮组采用三维参数化建模方式完成，建模过程中优先保证齿形精度与安装适配性，严格遵循GT2同步带轮的标准齿廓参数进行齿部特征绘制，确保齿距、齿高、齿形角完全匹配2mm节距的GT2同步带，保障传动过程中的啮合精度与低背隙特性。建模时采用配置化设计思路，将不同齿数、不同带宽适配规格、不同安装孔径的皮带轮整合为同一模型文件下的多配置集合，涵盖16齿、20齿两类常用齿数，适配B3-B8、W3、W6、W10等多种带宽规格，同时匹配3mm、4mm、5mm、8mm等多种安装孔径，还区分了带挡边与无挡边的结构版本，覆盖3D打印传动结构、小型自动化设备、桌面级运动机构的绝大多数使用场景。材质设定上针对不同使用场景做了区分，常规工业使用场景配置为铝合金材质，赋予哑光银灰色金属材质，添加细微的机加工纹理与表面阳极氧化质感，还原真实机加工皮带轮的视觉效果；针对3D打印自制场景配置为PLA塑料材质，赋予哑光磨砂的塑料质感，匹配FDM打印成品的表面特征。结构设计上，每款皮带轮都包含轮毂、齿圈、安装孔、顶丝孔四个核心结构部分，轮毂部分做了合理的减重设计，在保证结构强度的前提下去除多余材料，降低整体重量；顶丝孔位置设置在轮毂侧面，对应不同孔径匹配M3-M5的标准顶丝规格，确保安装时可以牢固锁紧在传动轴上，避免传动过程中出现打滑偏移；带挡边版本的两侧挡边高度略高于齿顶高度，可有效防止同步带在高速运转过程中出现跑偏脱带的问题，提升传动结构的运行稳定性。渲染阶段采用柔和的影棚布光，多角度展示不同规格皮带轮的外形差异与结构细节，清晰呈现齿形细节、安装孔位、顶丝位置等关键结构特征，方便使用者快速识别不同配置的结构区别。设计过程中充分考虑了不同场景的安装兼容性，所有规格的皮带轮都保证齿形参数的一致性，仅在齿数、宽度、孔径上做差异化配置，既可以单独调用单个规格的模型完成设计，也可以根据实际传动比需求搭配不同齿数的带轮组合使用，大幅提升模型的复用性，能够适配小型滑台、3D打印机运动轴、桌面机械臂、小型传送带等多种轻载传动场景的设计需求，无需重复建模即可快速调用对应规格的带轮模型完成整体装配设计。
