复古蒸汽机车头带煤水车精细三维设计

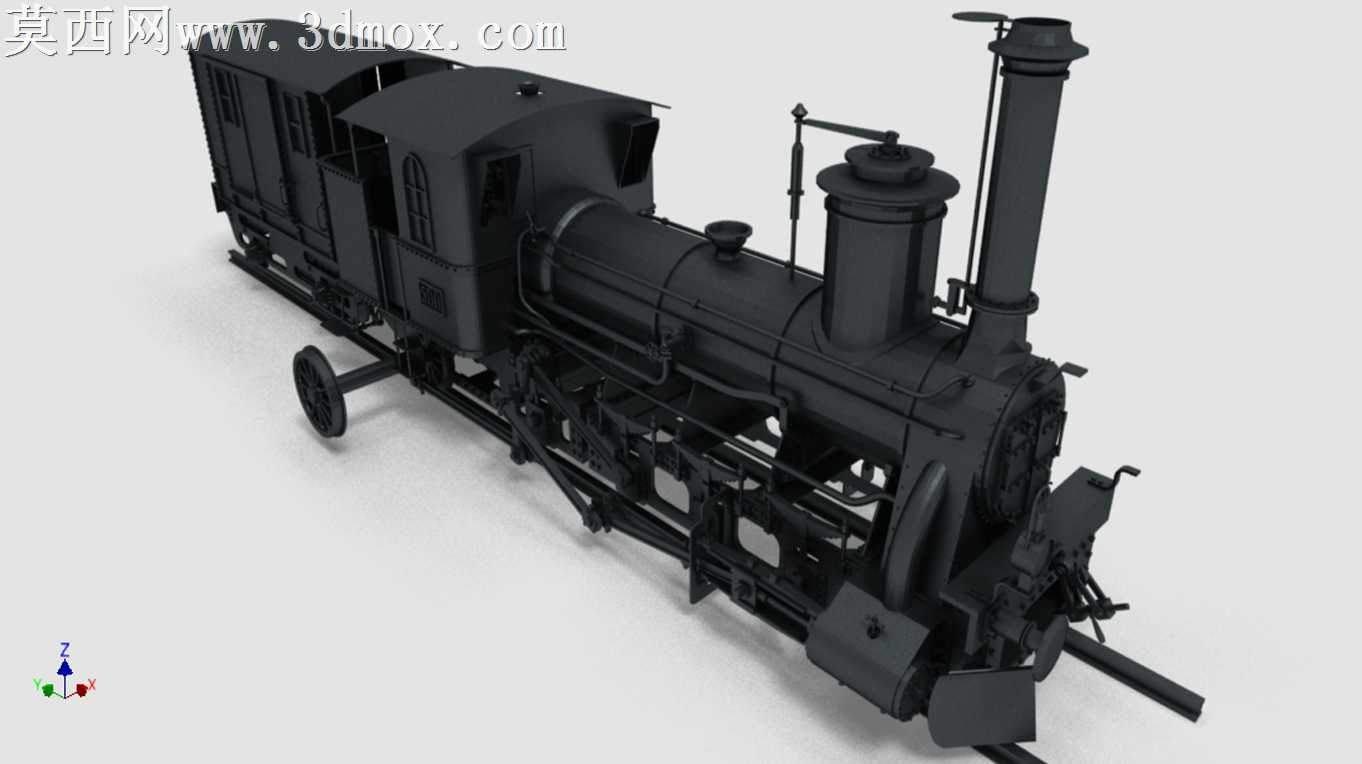

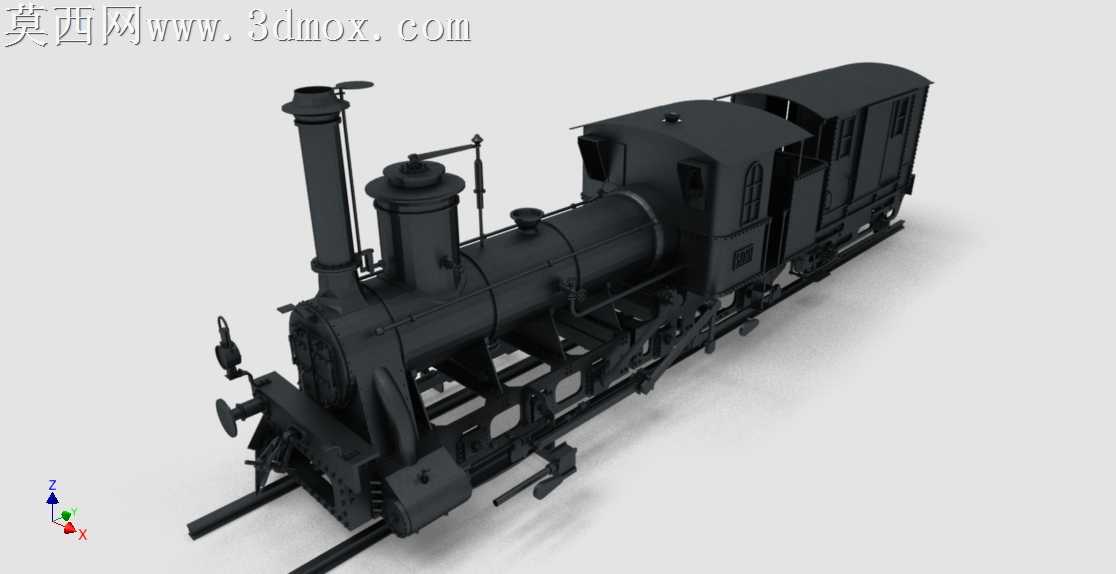

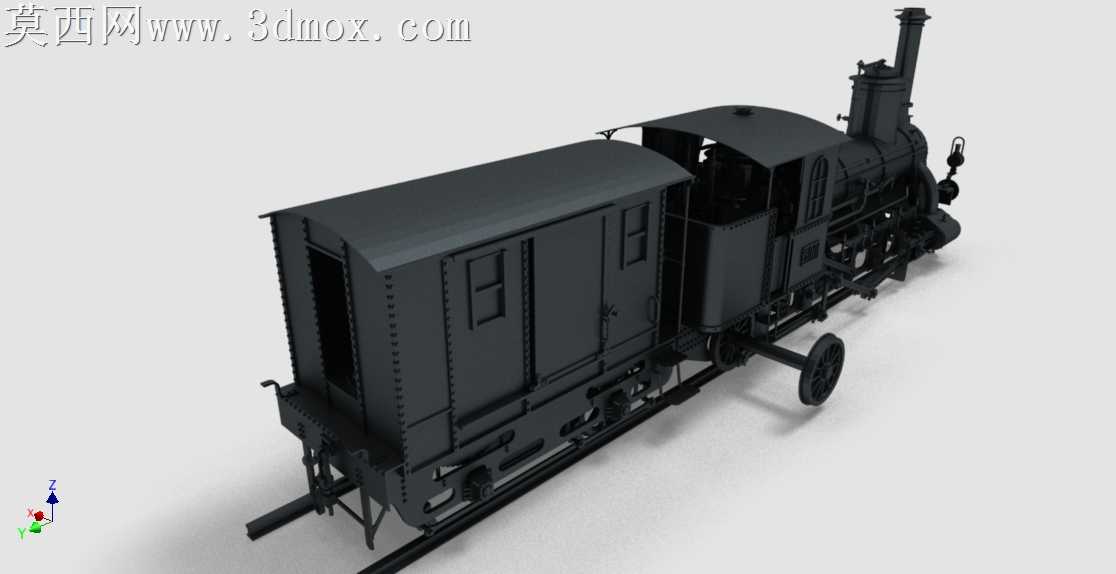

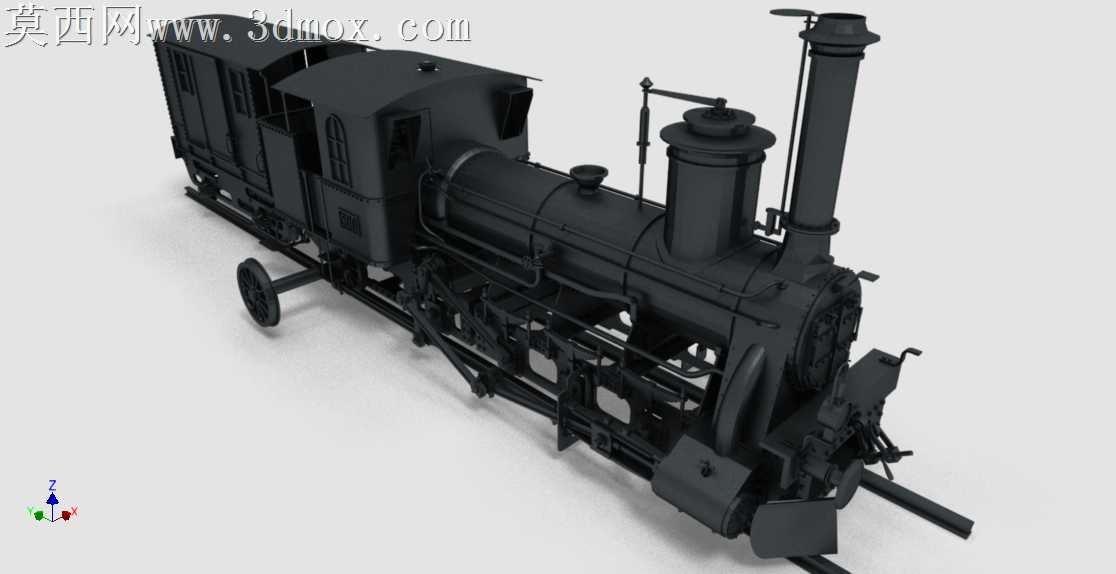

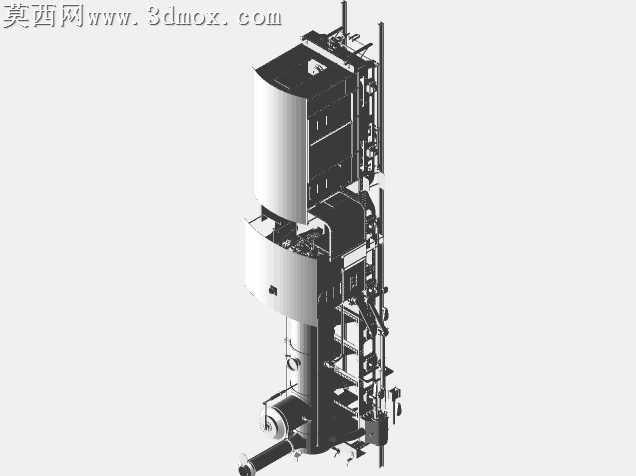

本作品为复古蒸汽机车的完整三维建模成果，建模过程严格遵循早期蒸汽机车的真实结构比例开展，首先通过参考历史蒸汽机车的实物测绘资料与结构图纸，在三维建模环境中搭建整体装配骨架，将机车划分为走行部、锅炉部、汽机部、司机室、后部煤水车五大核心模块逐一构建。走行部部分精准还原了动轮、导轮、从轮的排布结构，对轮对的辐板轮廓、轴箱定位结构、连杆传动机构的铰接关系做了精细化处理，每一处连杆的销轴配合间隙、摇连杆的运动轨迹都经过运动仿真校验，确保结构逻辑符合真实蒸汽机车的机械传动原理。锅炉主体部分按照真实机车的锅筒、烟箱、汽包、烟囱的层级结构建模，对锅炉外覆的保温层固定铆钉、汽包上的安全阀与调节阀结构、烟箱门的锁紧机构都做了细节刻画，烟囱的高度与直径比例、顶部的防雨帽结构都匹配对应型号蒸汽机车的真实参数。司机室部分还原了早期机车的木质窗框结构、侧门的开合结构、内部的操纵台布局轮廓，外部的走台板、扶手栏杆的排布都符合真实机车的人机操作逻辑。后部连接的煤水车部分，还原了煤槽与水箱的分体式结构，煤水车的走行轮对、连接机车的牵引钩缓冲结构都做了完整装配。材质渲染阶段，为机车主体金属结构赋予了做旧的哑光黑铸铁材质，模拟长期使用后的金属质感，对锅炉上的铜质阀门、管路部件赋予了氧化后的铜质材质，轮对与传动连杆部分做了轻微的油污质感处理，玻璃部分赋予了半透明带轻微反射的玻璃材质，最终渲染效果还原了老式蒸汽机车厚重的工业质感。整体建模采用全参数化装配设计，各部件之间保留了正确的装配约束关系，可直接用于结构展示、动画制作或3D打印实体模型的参考，完整复现了蒸汽机车这一经典工业产物的机械结构魅力。
