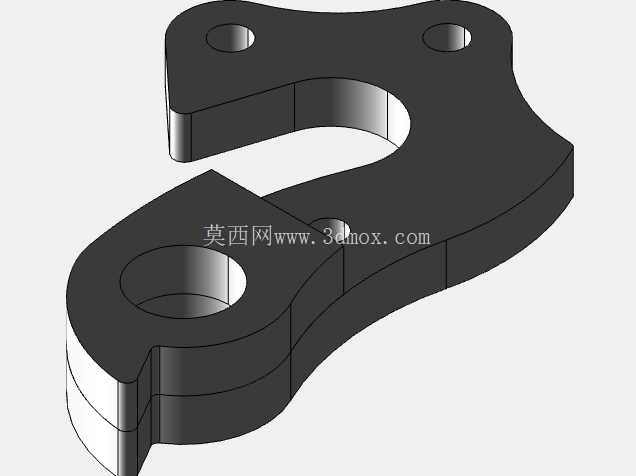

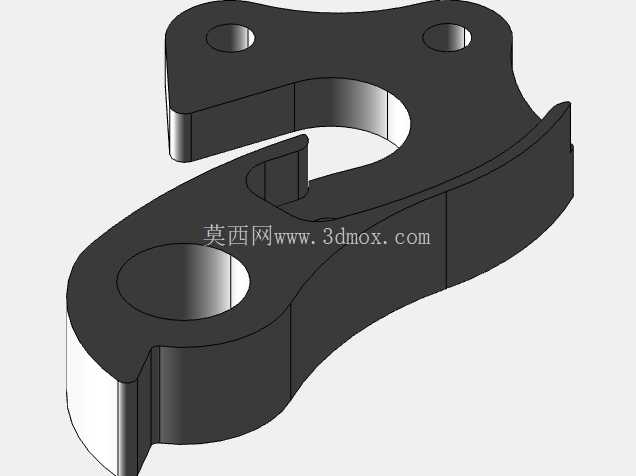

下端的大孔径安装位是用来锁紧后拨链器的固定转轴,这个孔的同轴度要求很高,因为后拨在变速过程中会绕这个转轴做平行四边形的摆臂运动,如果孔壁有偏斜,后拨的弹簧复位行程就会出现卡滞,变速手感会变得生涩,连续降档时还会出现档位不准的问题。侧面的开口卡槽是用来卡入车架尾端的定位凸台的,这个结构不是为了省料,而是安装时的预定位设计,工人锁紧紧固件之前可以先把吊耳卡入凸台,不需要手扶对准孔位,大幅提升整车装配的效率,同时在骑行过程中如果发生侧摔,这个卡槽可以和两个安装孔形成三点受力,避免吊耳受侧向冲击力时直接断裂或者变形量过大。日常做自行车传动系统适配设计时,这类尾勾结构是后拨安装定位的核心衔接件,很多入门骑友甚至部分刚入行的结构设计人员会把它当成普通固定铁片,实际它的形位公差直接决定后拨变速的精准度,甚至影响链条在飞轮片上的贴合稳定性。先从安装边界说起,这个吊耳的两个上端安装孔是直接对齐自行车车架尾端的预设安装位的,孔位的中心距公差需要控制在±0.05mm以内,不然装车后后拨的导轮平面会和飞轮片平面出现夹角,轻则变速时链条跳齿、异响,重则高速骑行时链条脱轨卡入辐条引发安全隐患。
设计这个零件的时候,首先要考虑的是材料的屈服强度和韧性的平衡,不能用太硬的脆性材料,不然摔车时吊耳直接断裂,后拨会卷进辐条;也不能用太软的材料,不然日常骑行中的链条拉力就会让吊耳慢慢变形,变速精度逐渐下降。所以结构上做了变厚度的设计,安装孔周边的壁厚做了加厚处理,用来承受紧固件的锁紧力和后拨的拉力,中间的连接区域做了适当的减薄,在发生侧向撞击时这个区域会先发生可控的塑性变形,吸收撞击能量,避免冲击力直接传递到车架后三角,把车架尾端撞裂,毕竟车架的维修成本远高于一个吊耳的更换成本。
从实际应用场景来看,这类吊耳属于自行车传动系统的易损保护件,很多越野骑行的爱好者都会随车备一个同规格的吊耳,就是因为林道骑行时后轮侧滑撞到石头或者树干,最先受力变形的就是这个零件,更换吊耳只需要松掉两个车架固定螺丝和后拨固定螺丝,几分钟就能完成更换,不需要校正车架。设计建模的时候要特别注意各个安装面的平面度要求,和车架贴合的安装面平面度要控制在0.02mm以内,不然锁紧螺丝后吊耳会出现安装应力,骑行过程中受震动容易出现螺丝松动的问题。和后拨贴合的安装面要和上端两个安装孔的中心连线保持垂直,不然后拨安装后会出现向内或者向外的偏斜,导致链条和飞轮的对齐度偏差。
另外零件的边缘都做了R1左右的圆角过渡,一方面是避免安装时锋利的边缘割伤装配工人的手,另一方面是减少应力集中,避免受冲击时在棱角位置出现应力断裂。很多人做这类小零件的建模时容易忽略拔模角度,这个零件如果是采用锻造或者粉末冶金工艺生产的话,沿脱模方向要做0.5度到1度的拔模斜度,不然量产时脱模困难,零件表面容易出现拉伤。还有中间的镂空结构,除了减轻零件自身重量之外,更重要的是给后拨的变速线走线留出空间,避免吊耳和变速线外皮发生摩擦,长期摩擦会磨破线皮导致变速线生锈卡滞。实际装车测试的时候,要先把吊耳固定到车架上,用尾勾校正工具测量吊耳末端的安装面和车架中心面的平行度,偏差超过0.1mm就要进行校正,不然哪怕是全新的吊耳,装车后变速也不会顺畅。这个结构的设计没有多余的装饰性特征,所有的曲面和孔位都是为了实现安装定位、受力缓冲、装配便捷这几个核心功能,没有为了外观做多余的造型,毕竟作为藏在车架和后拨之间的功能件,可靠性和安装精度是第一位的。
