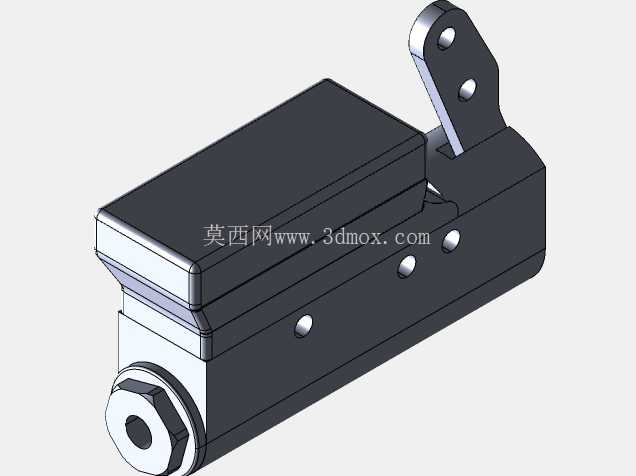

卡丁车液压制动主泵结构设计

　　在场地卡丁车的制动系统架构中，制动主泵是决定制动响应速度与脚感一致性的核心液压元件，这款参照Righetti Ridolfi K225型号复刻的刹车泵，完全适配娱乐型及专业竞技类卡丁车的安装布局，可直接替换同规格原厂部件，无需额外改动车架安装位。从实际使用场景来看，卡丁车由于整车自重轻、轮距窄、赛道过弯时侧向载荷转移幅度大，制动系统需要在高频点刹、连续重刹的工况下保持稳定的压力输出，不能出现液压建压滞后、回位拖沓的问题，这就对主泵的内部密封结构、活塞行程匹配提出了很高的要求。这款刹车泵采用卧式单腔活塞结构，主体泵体为硬质金属材质，表面做发黑防锈处理，能够抵御赛道扬尘、雨水溅蚀带来的腐蚀，长期使用不会出现壳体锈穿导致的液压油渗漏问题。

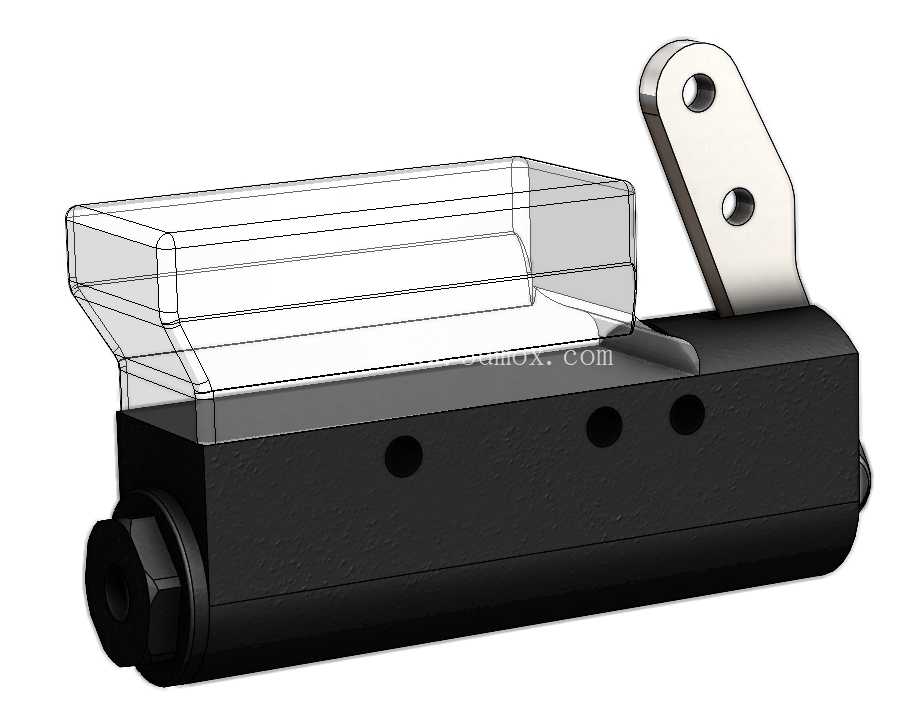

　　泵体侧面预留的三个通油孔位，分别对应前后制动回路的出油口与补油口，安装时可根据卡丁车的双回路制动布局灵活接管，不需要额外加装转接块，减少管路接头数量也就降低了漏油风险。上部的透明油壶采用半透明工程塑料材质，不需要打开油壶盖就能直接观察制动液液位，日常维护时可以快速判断是否需要补加制动液，油壶的造型做了倾斜导流设计，在卡丁车大角度过弯时，制动液不会因为离心力偏移导致泵腔进气，避免制动脚感变软的问题。伸出的金属安装摇臂做了加厚处理，两个安装孔位的中心距完全匹配通用卡丁车制动踏板的推杆连接尺寸，摇臂与泵体主轴的连接位做了衬套加固，长期踩踏不会出现连接位旷量，保证制动力传递的直接性。

　　从安装边界来看，泵体整体长度控制在120mm范围内，主体圆柱段直径32mm，安装时只需要在车架踏板后方预留140mm的纵向空间、60mm的横向空间即可完成布置，泵体底部的两个固定孔位间距为45mm，适配绝大多数管式卡丁车车架的安装孔位，不需要重新打孔焊接固定座。设计过程中重点匹配了活塞直径与踏板杠杆比的对应关系，14mm的活塞直径配合卡丁车常用的3:1踏板杠杆比，驾驶者只需要施加300N左右的踏板力，就能在制动回路中建立起超过8MPa的液压压力，足够锁死四个轮辋直径10英寸的卡丁车轮胎，同时脚感不会过硬，长时间驾驶不会出现脚踝疲劳的问题。泵体端部的调整螺母可以微调活塞的初始间隙，安装时可以根据不同驾驶者的踏板行程偏好，调整自由行程在5-15mm区间内，兼顾制动响应速度与误触防护，避免颠簸路面下踏板震动导致的意外制动。内部的活塞密封件采用耐油橡胶材质，兼容DOT3、DOT4规格的制动液，长期在-20℃到120℃的工作温度区间内不会出现密封件老化发胀的问题，能够适应户外赛道夏季高温、冬季低温的复杂使用环境。回位弹簧的刚度经过反复调校，松开踏板后活塞能够快速回位，制动片与制动盘之间的间隙可以快速恢复，不会出现拖刹导致的动力损耗与制动片异常磨损问题。

　　在三维建模过程中，所有配合尺寸都按照实际装配公差做了预留，活塞与泵腔的配合间隙控制在0.02-0.03mm之间，既保证活塞运动顺畅无卡滞，又不会因为间隙过大导致内泄，摇臂的转动角度范围做了运动仿真验证，全行程踩踏过程中不会与泵体、油壶发生运动干涉，安装后不需要额外打磨修整部件。这款制动泵不仅可以用于全新卡丁车的制动系统组装，也可以作为老旧卡丁车的维修替换配件，相比原厂配件，建模过程中对容易出现应力集中的摇臂根部做了圆角过渡优化，长期使用不会出现摇臂断裂的故障，泵体上的油孔螺纹都做了深度强化，反复拆装油管也不会出现滑牙问题。
