小型旋转编码电位器结构设计

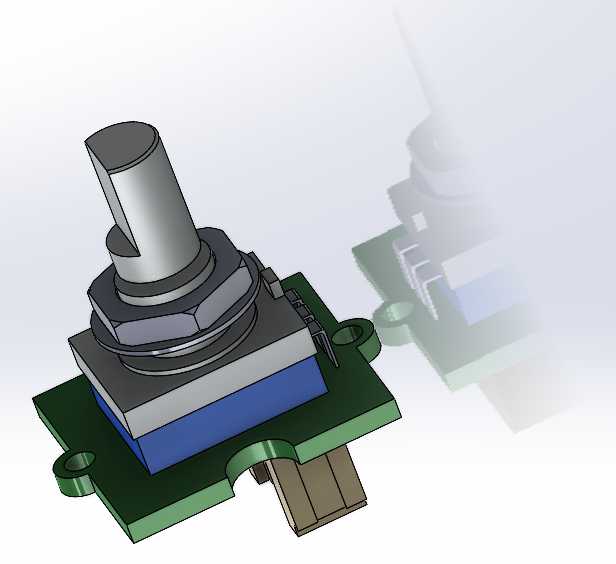

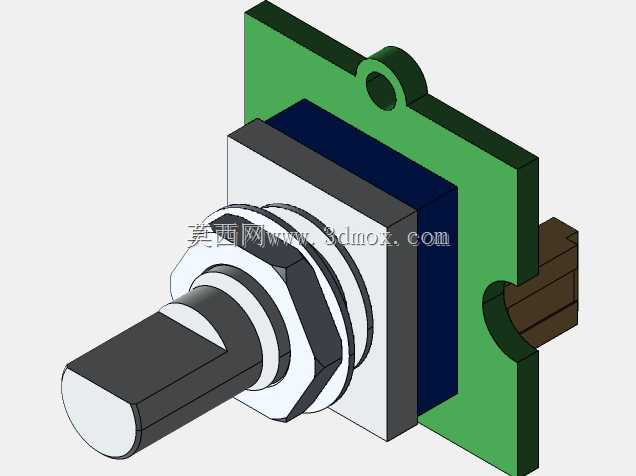

这款旋转编码电位器是面向开源硬件、小型电子设备开发场景设计的人机交互输入部件，主要承担旋转角度检测、参数调节、功能切换的核心作用，常见于创客开发项目、小型工控操作面板、桌面智能设备、DIY电子装置中，可实现音量调节、菜单选项切换、转速参数设置、亮度档位调整等多类交互操作，相比普通按键输入，它能实现连续无级的参数调节，操作逻辑更贴合线性参数调整的使用习惯，大幅提升小型设备的操作便捷度。从功能特性来看，该部件集成了旋转编码检测与按压触发功能，除了360度无限位旋转输出脉冲信号外，轴体向下按压可触发独立按键信号，单一部件即可实现旋转选值、按压确认的双重交互，无需额外搭配独立确认按键，有效节省设备面板的安装空间。设计过程中充分考虑了小型电子设备的装配需求，整体采用分层堆叠结构，核心编码检测模块位于金属壳体内部，通过卡扣与底部PCB载板固定，载板预留标准安装孔位，可直接通过螺丝固定在设备壳体或主控PCB上，载板一侧引出标准插接端子，无需焊接即可通过排线与主控电路连接，大幅降低装配难度与接线出错概率。外形设计上，轴体采用标准D型截面结构，可适配市面上通用的旋钮帽，用户可根据设备外观风格自行搭配不同造型的旋钮；金属锁紧螺母位于轴体根部，可将部件牢牢固定在设备面板的开孔处，适配不同厚度的面板安装需求，安装时仅需在面板开设对应直径的圆孔，将轴体穿过开孔后从背部拧紧螺母即可完成固定，安装边界清晰，不会与周边其他电子元件产生干涉。底部PCB载板的尺寸经过紧凑化设计，在容纳编码核心部件、接线端子、固定孔位的前提下尽可能缩小占用面积，适配小型化设备内部局促的安装空间，载板上的走线经过优化，信号传输稳定，不会出现旋转过程中信号跳变、误触发的问题，金属外壳可起到一定的电磁屏蔽作用，避免周边电路的电磁干扰影响编码信号的准确性，保障设备运行过程中参数调节的稳定性。
