GTV三节式伸缩抽屉导轨结构设计

日常做柜体类结构设计时，抽屉导轨是最容易被忽略但直接影响使用体验的核心部件，很多新手设计师选型时只看标称承重，忽略安装边界与伸缩行程的匹配，最后装完要么抽屉拉不到位，要么抽拉卡顿异响，这套GTV的三节伸缩导轨结构，刚好可以作为侧装式滚珠导轨的典型参考结构。

先从实际应用场景说，这类导轨不只用在民用家具抽屉，工业设备的工具柜、电气柜的抽拉式安装仓、检测设备的抽拉载台、房车的内嵌式储物抽格，都会用到同结构的三节导轨，区别只是板材厚度、滚珠密度与表面处理的差异，核心的伸缩联动逻辑是完全一致的。

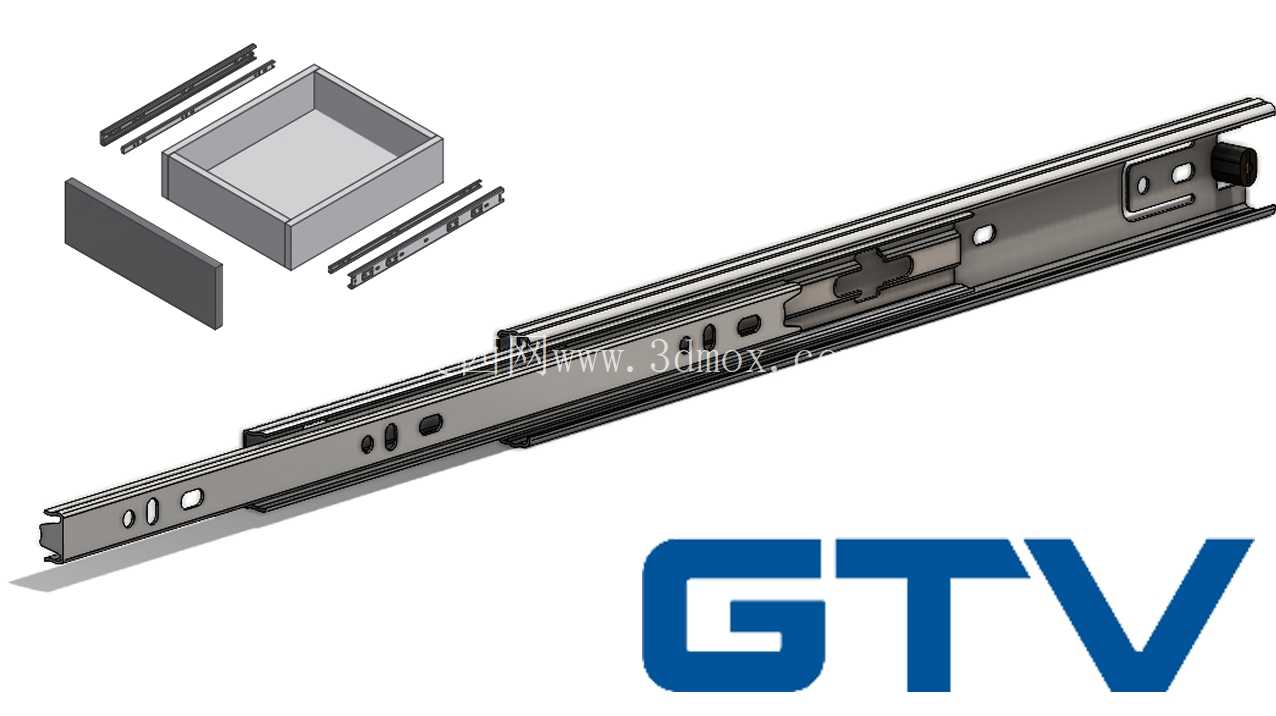

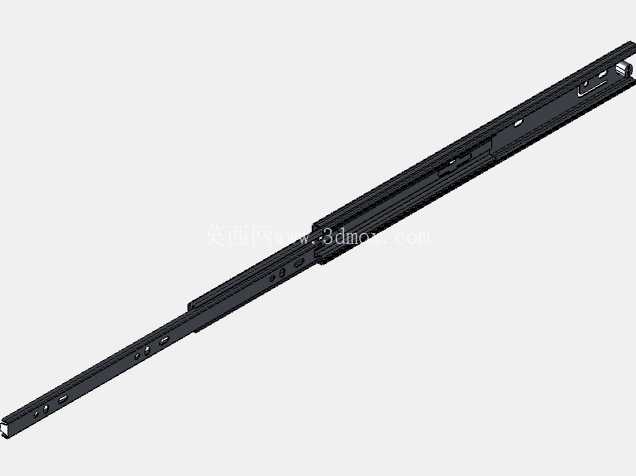

从功能特性来看，这套导轨采用三轨嵌套结构，外轨固定在柜体侧板，中轨作为中间联动过渡，内轨连接抽屉侧部，配合钢珠保持架里的精密滚珠，实现全程低阻尼滑动，完全拉出时行程可以覆盖抽屉整体深度，不会出现半截抽屉卡在柜体内的情况，方便取放深处物品；轨道上的定位卡点可以在完全闭合时实现轻微锁止，避免柜体移动时抽屉自行滑出，部分同结构重载款还会加装按压反弹或者阻尼缓冲组件，这套基础结构可以直接拓展对应功能模块。

设计思路上，做这类导轨建模时，首先要确认安装基准：侧装导轨的安装面是柜体侧板内侧与抽屉侧板外侧，两者的平行度公差要控制在0.2mm以内，否则抽拉时会出现卡滞；轨道的截面折弯形状是核心，每一层轨道的折弯边既要起到滚珠的滚道作用，也要实现相邻轨道的限位，防止抽拉时脱轨，建模时要先做单节轨道的截面草图，确认滚道的圆弧半径与滚珠直径的配合间隙，单边间隙控制在0.05-0.1mm之间，间隙太小容易卡滞，间隙太大则会出现抽拉晃量。

安装边界方面，常规这类30mm宽度的三节导轨，要求柜体侧板与抽屉侧板之间预留12.7mm的单侧安装间隙，也就是抽屉的总宽度要比柜体内空宽度小25.4mm，这个间隙是行业通用的标准间隙，建模时如果预留尺寸不对，现场安装时会出现装不上或者间隙过大晃荡的问题；轨道的固定孔位设计成长圆孔，方便安装时前后调整位置，抵消柜体加工的尺寸误差，孔位间距按照标准模数设置，适配不同深度的抽屉安装需求。

另外建模时要注意钢珠保持架的行程限位，保持架的移动行程是单节轨道行程的一半，完全拉出时保持架不会从轨道端部脱出，很多新手建模时容易忽略这个联动关系，做动画模拟时会出现保持架掉出来的错误；轨道的端部要设计限位挡点，当抽屉拉到最大行程时，内轨与中轨的挡点接触，中轨与外轨的挡点接触，硬限位防止抽屉被整体拉出，挡点的折弯角度要做圆角过渡，避免应力集中导致长期使用后挡点断裂。

从结构细节来看，轨道的板材厚度根据承重等级选择，普通轻载款用0.8mm冷轧板，中载款用1.0-1.2mm冷轧板，重载款会用到1.5mm以上的板材，表面处理一般采用镀锌或者喷塑，提升防锈能力；滚珠采用高碳钢材质，排列在保持架的对应卡槽内，滚动时沿内外轨的滚道面同步移动，把滑动摩擦转化为滚动摩擦，大幅降低抽拉力。

做柜体结构设计时，除了导轨本身的尺寸，还要考虑抽屉装入后的上下间隙，一般抽屉面板与柜体框架的上下间隙预留2mm，左右间隙预留1.5mm，避免加工误差导致开关抽屉时面板刮蹭柜体；如果是加装阻尼缓冲器的款式，要在轨道尾部预留缓冲器的安装空间，对应的柜体侧板后部不能有加强筋或者其他结构件干涉缓冲器的位置。

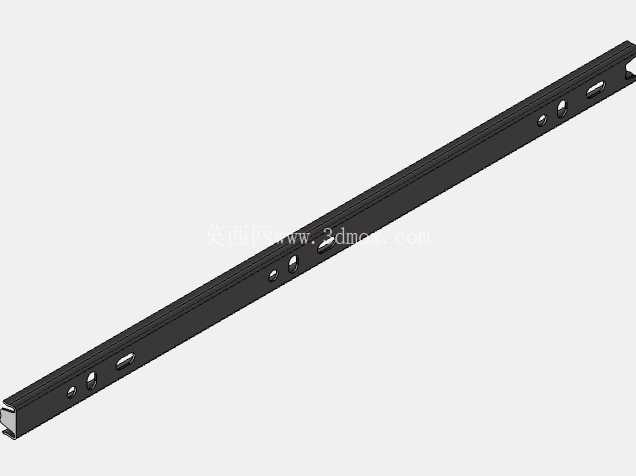

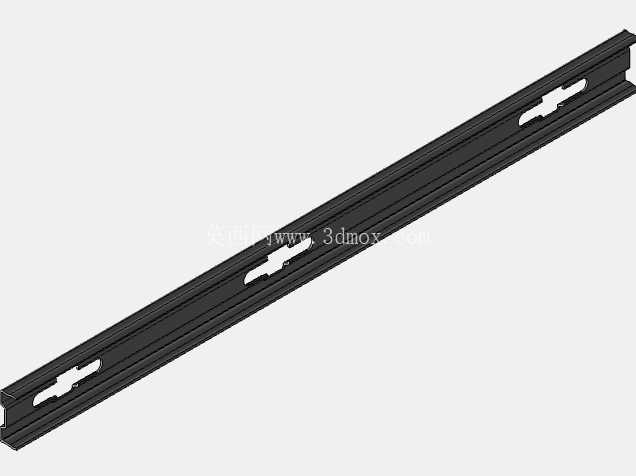

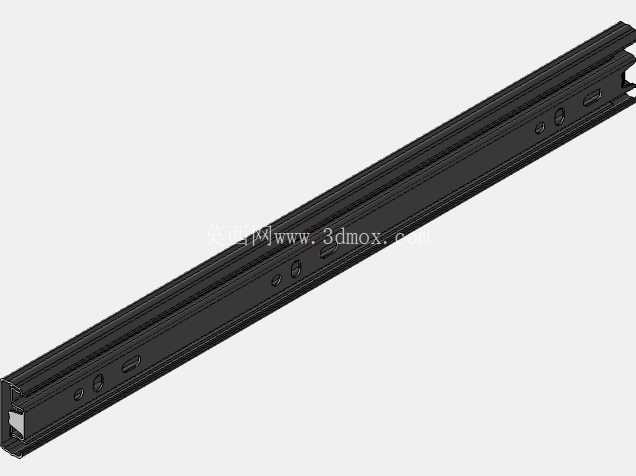

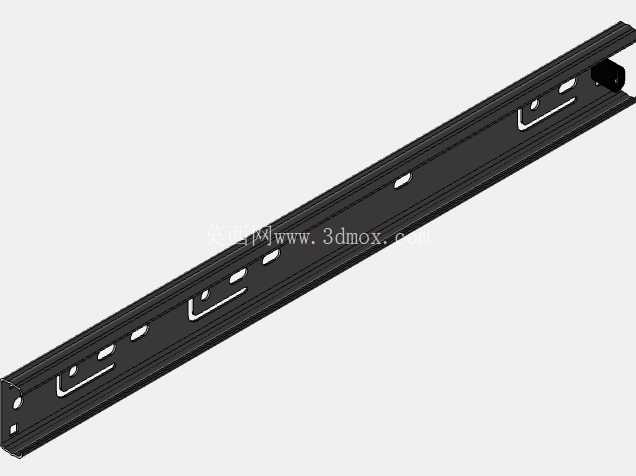

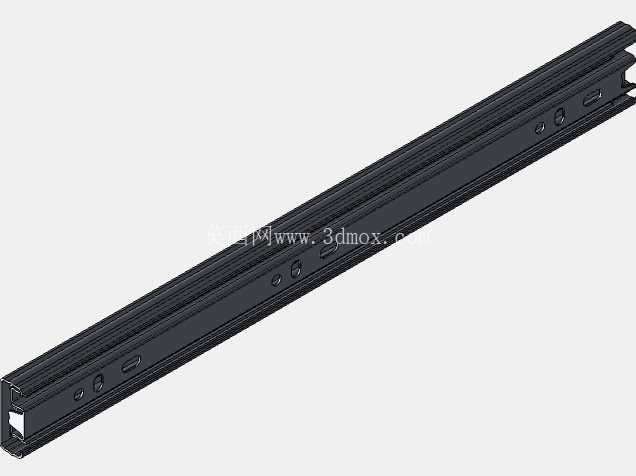

这套导轨的装配体建模逻辑是自下而上的，先做单个零件：外轨、中轨、内轨、钢珠保持架、钢珠、限位卡簧，再按照实际装配关系添加配合，注意钢珠与滚道面的相切配合，以及三节轨道之间的行程限位配合，做完装配后可以做运动仿真，模拟抽拉全程的运动状态，检查是否存在干涉、行程不足或者脱轨的问题，验证结构合理性。
