台式机ATX开关电源三维结构设计

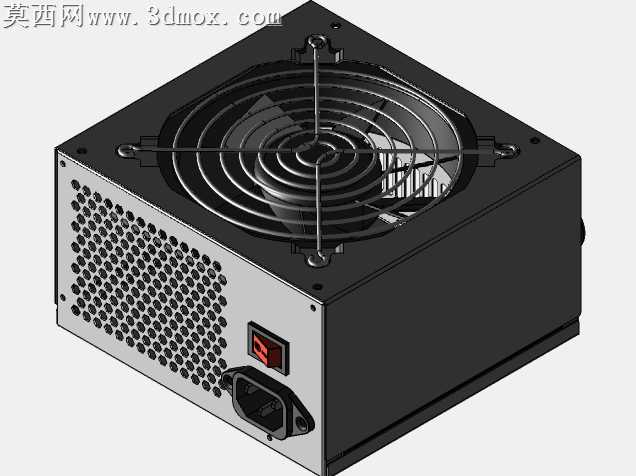

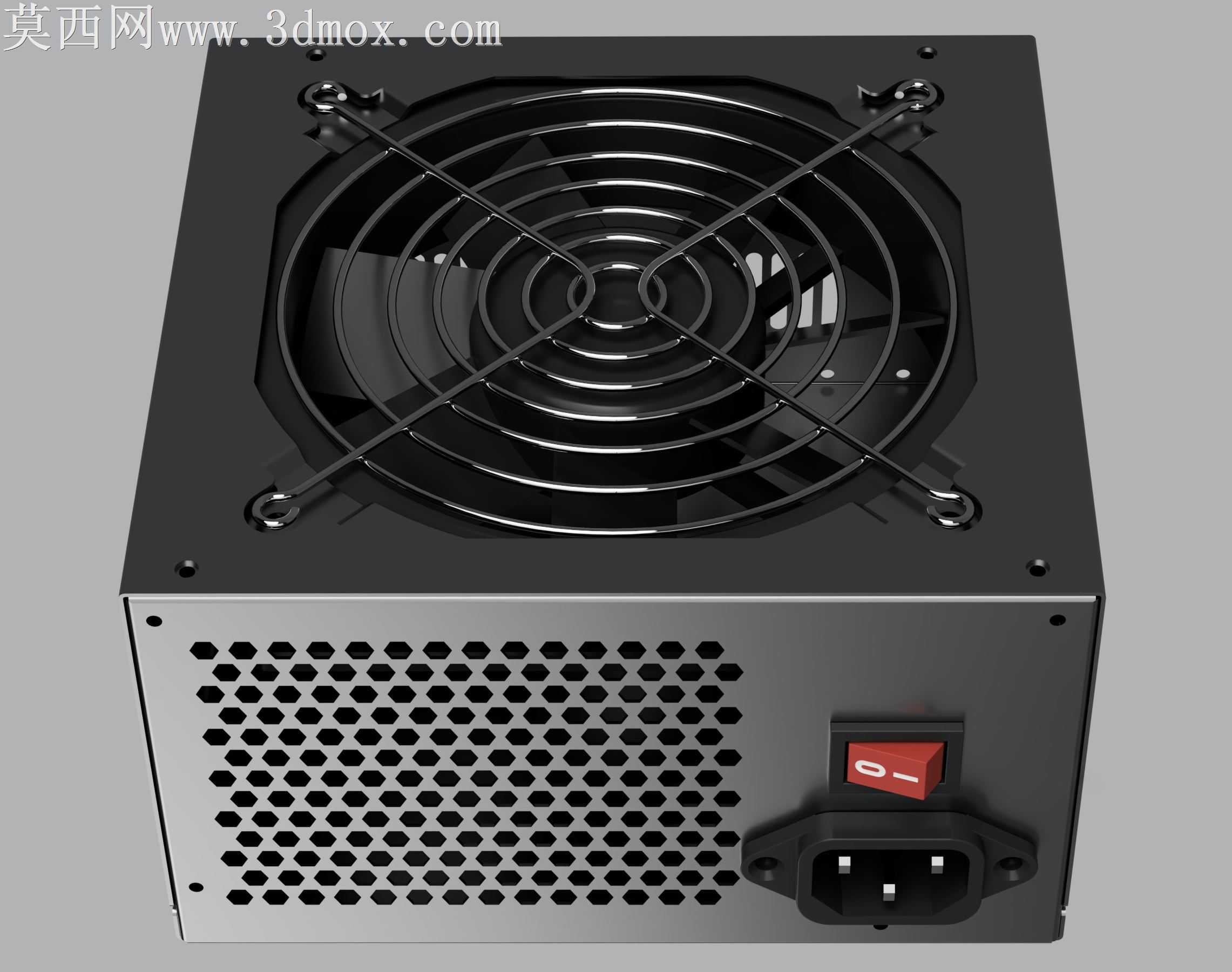

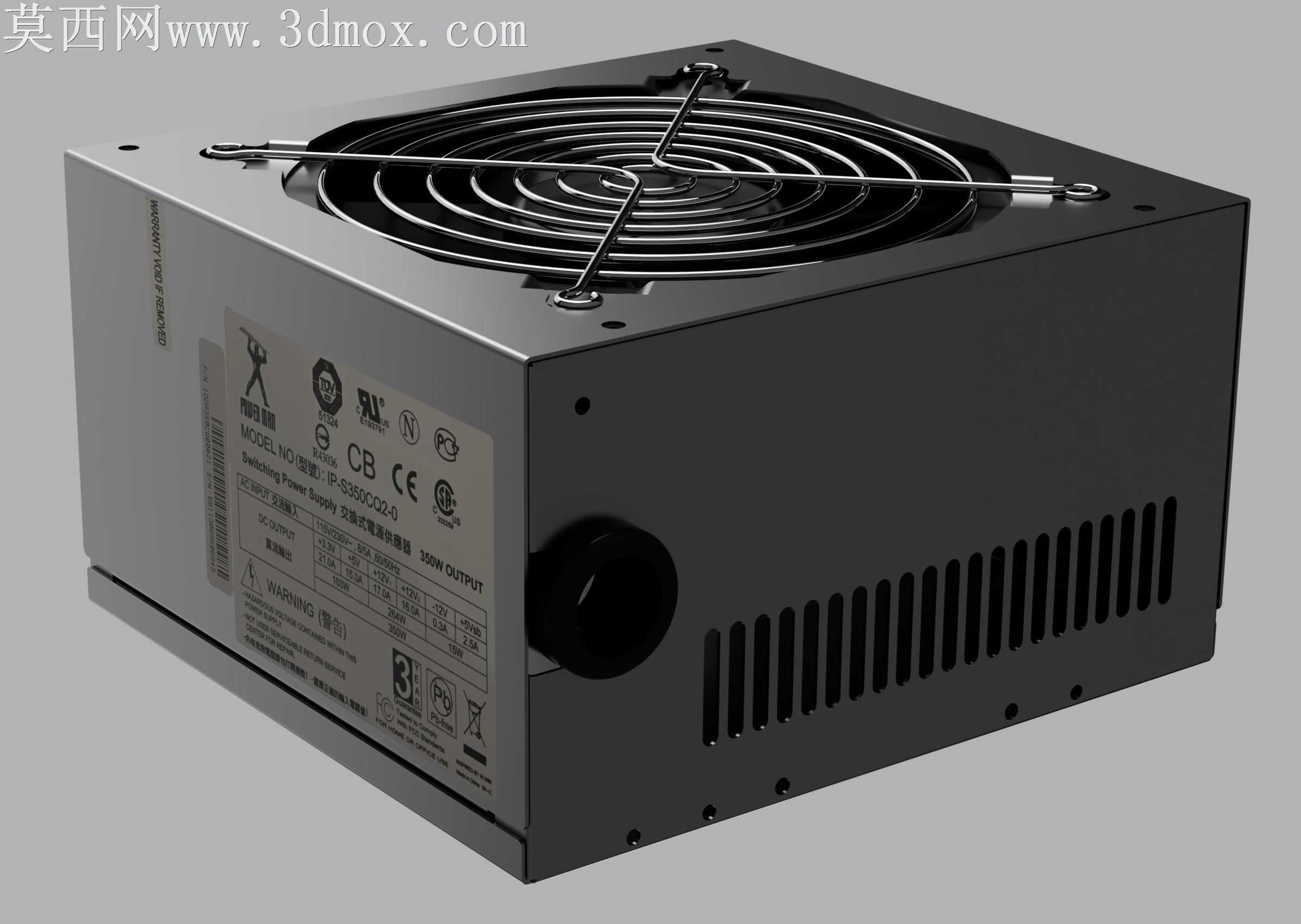

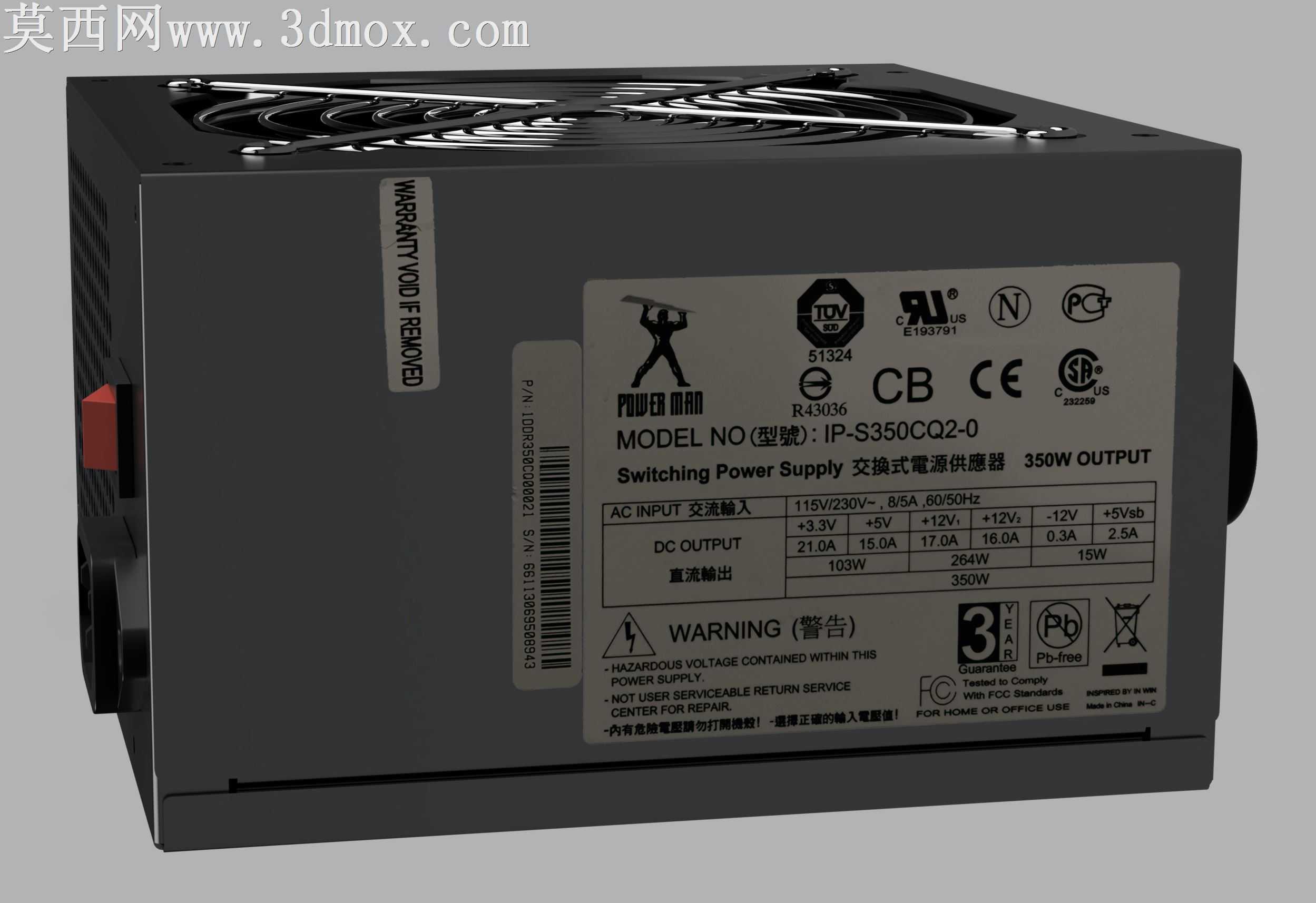

本作品为台式计算机ATX规格开关电源的三维结构设计，建模过程以还原真实市售350W功率ATX电源的外观与内部装配逻辑为核心目标，在通用三维建模环境中完成全结构的参数化搭建。建模阶段首先依据ATX电源的标准外形尺寸规范，搭建金属外壳的基础基体，外壳采用0.8mm厚度冷轧钢板的等效结构设计，分别完成顶面、底面、前后端面的独立特征构建：顶面预留120mm散热风扇的标准安装位，设计了对应规格的金属防护网栅结构，网栅采用同心圆加径向支撑筋的经典布局，既保证通风通流面积，又具备足够的结构强度防止异物侵入；侧面设计了矩阵式六边形通风冲孔，冲孔排布遵循流体力学优化逻辑，在保证壳体结构刚性的前提下最大化进风效率，同时还原了真实电源外壳的折边、铆接定位孔、安装固定耳等细节特征，所有安装孔位的尺寸、间距均符合ATX电源的通用安装标准，可直接适配标准台式机箱的电源安装位。在接口与操作部件设计上，前端面精准还原了品字形市电输入接口、带红色指示灯的翘板式电源开关，接口周边设计了对应的绝缘防护凸台结构，开关与接口的装配间隙、定位卡扣均按照真实零件的装配公差进行设计，保证虚拟装配状态下无干涉问题。散热风扇模块单独完成子装配建模，包含扇叶、电机轴心、轴承座、边框等完整结构，扇叶的曲面弧度经过调整，还原真实静音风扇的气动外形特征，风扇与外壳的固定采用四组减震橡胶钉的安装结构，还原了真实电源的减震设计细节。材质与渲染阶段，外壳主体采用黑色哑光磨砂金属材质，侧面通风区域采用银灰色镀锌钢板材质，开关按键采用半透明红色PC材质搭配黑色阻燃ABS基座，风扇扇叶采用黑色阻燃PBT材质，防护网栅采用镀锌镍合金的金属质感，所有材质的粗糙度、反射率参数均经过反复调试，渲染输出的效果能够清晰区分不同部件的材质差异，同时还原金属壳体的细微磨砂质感、塑料部件的柔和反光特性。设计过程中对原有版本模型进行了全面重构，优化了通风口的排布密度、贴花标识的位置精度，调整了壳体折边的圆角参数，让整体模型的细节还原度更高，虽然未完全复刻特定型号电源的每一处内部电路细节，但整体外形结构、安装尺寸、外部特征均达到了很高的近似度，可用于电脑装机结构演示、机箱兼容性验证、产品外观展示等场景，模型的各部件均为独立可编辑的特征结构，支持后续修改调整功率规格、接口布局、散热方案等定制化设计需求。
