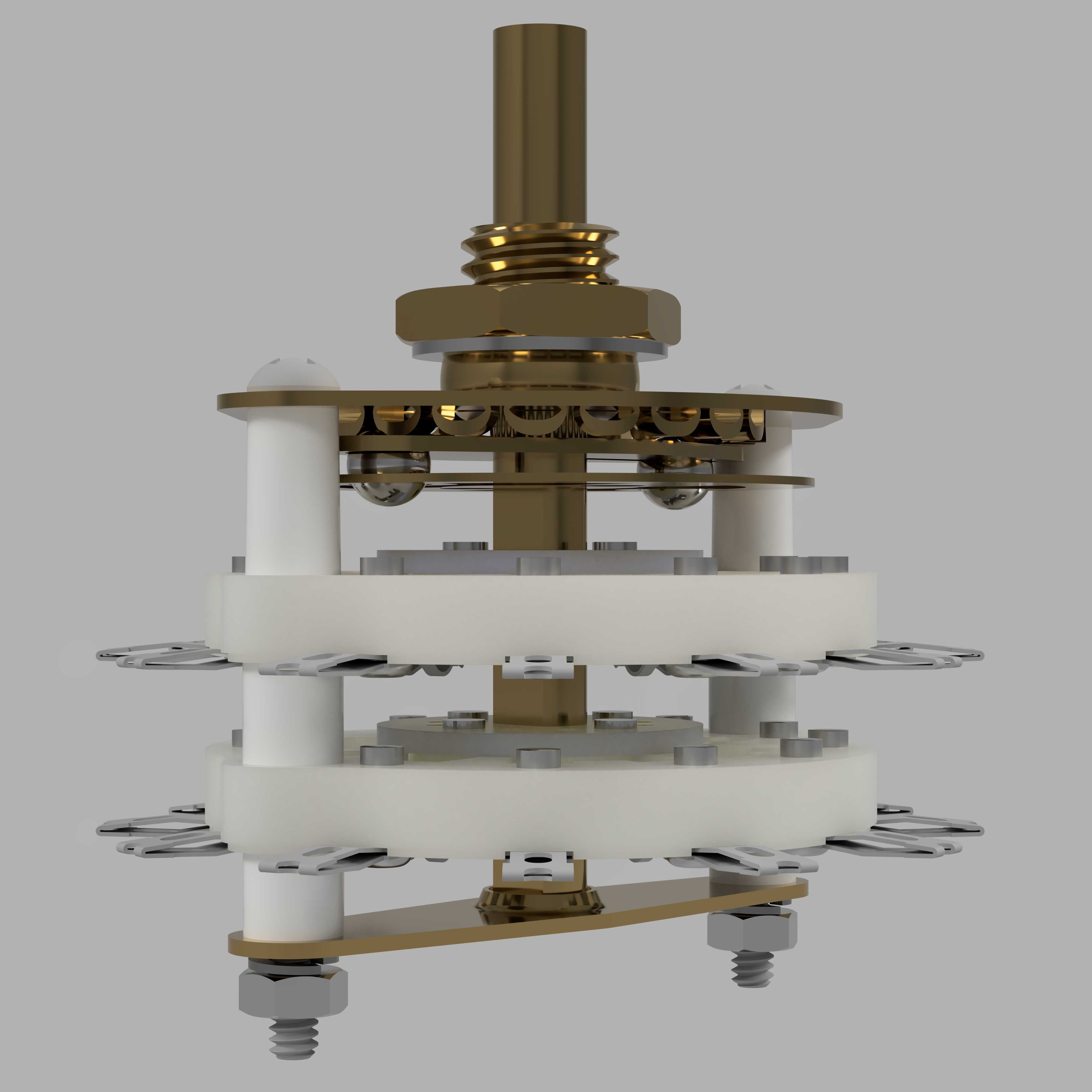

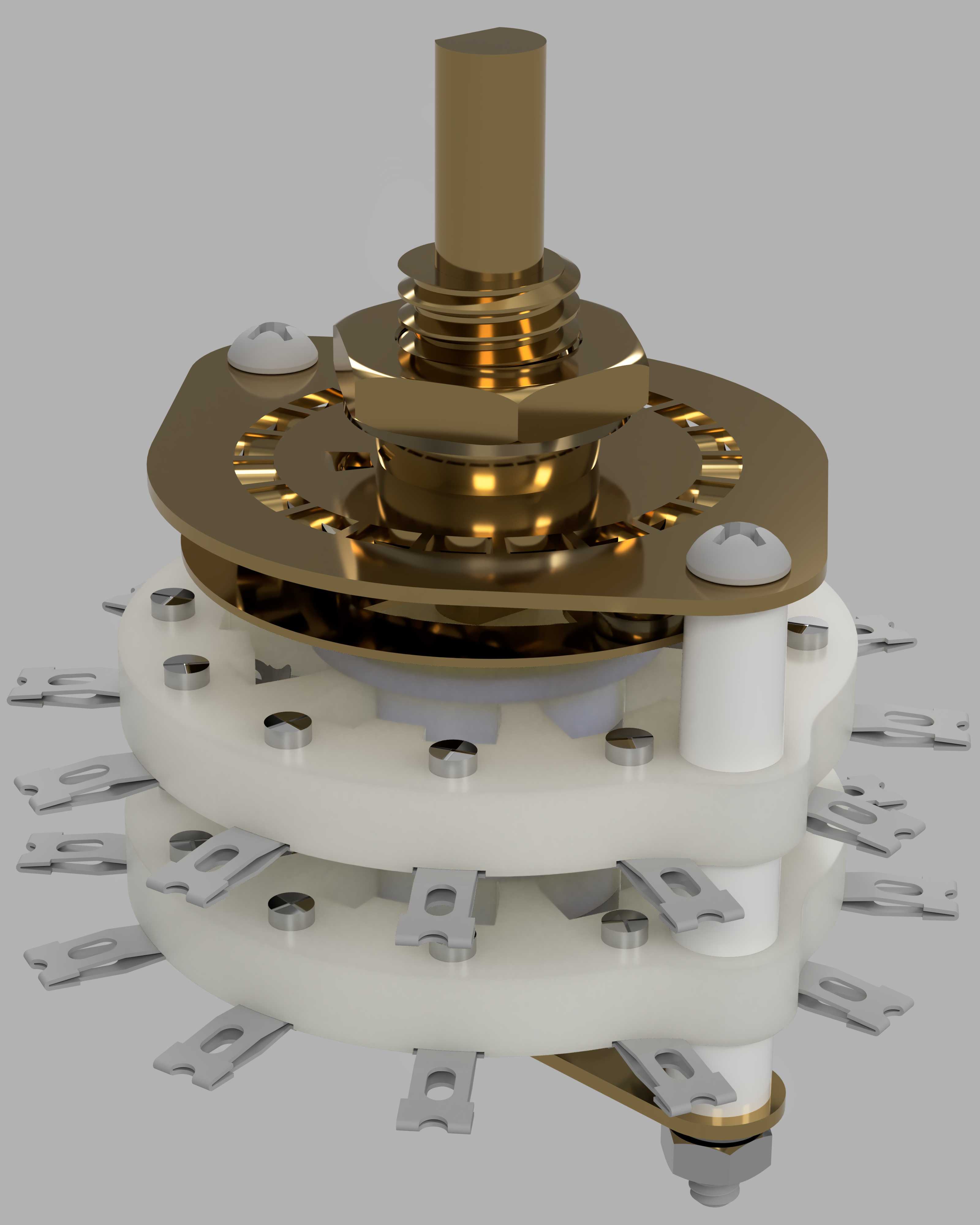

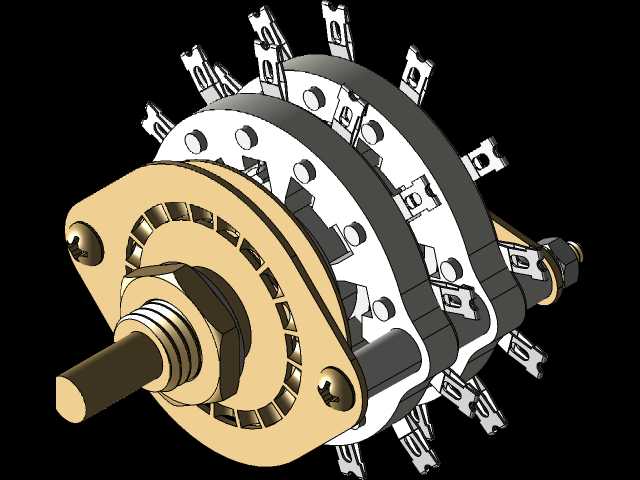

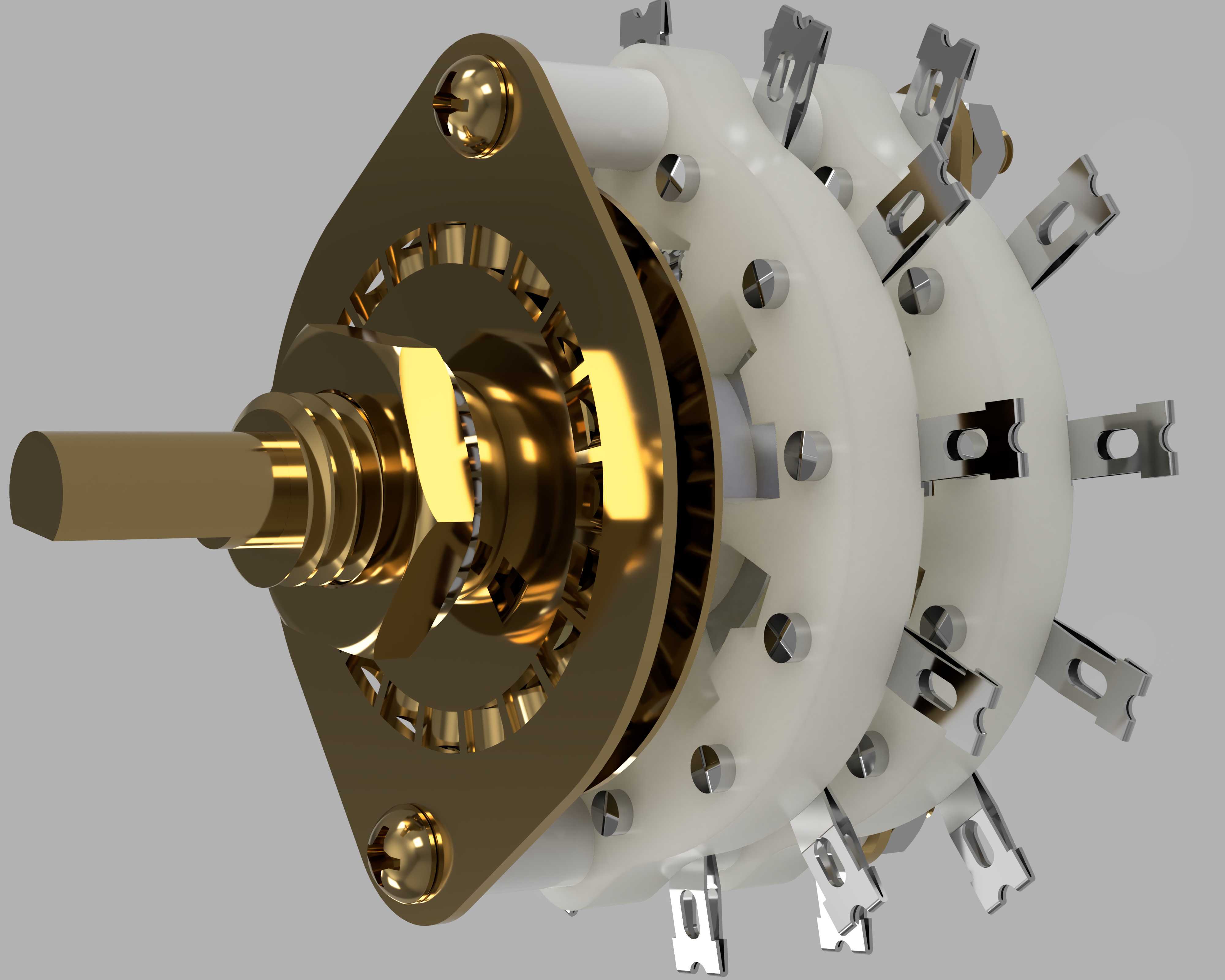

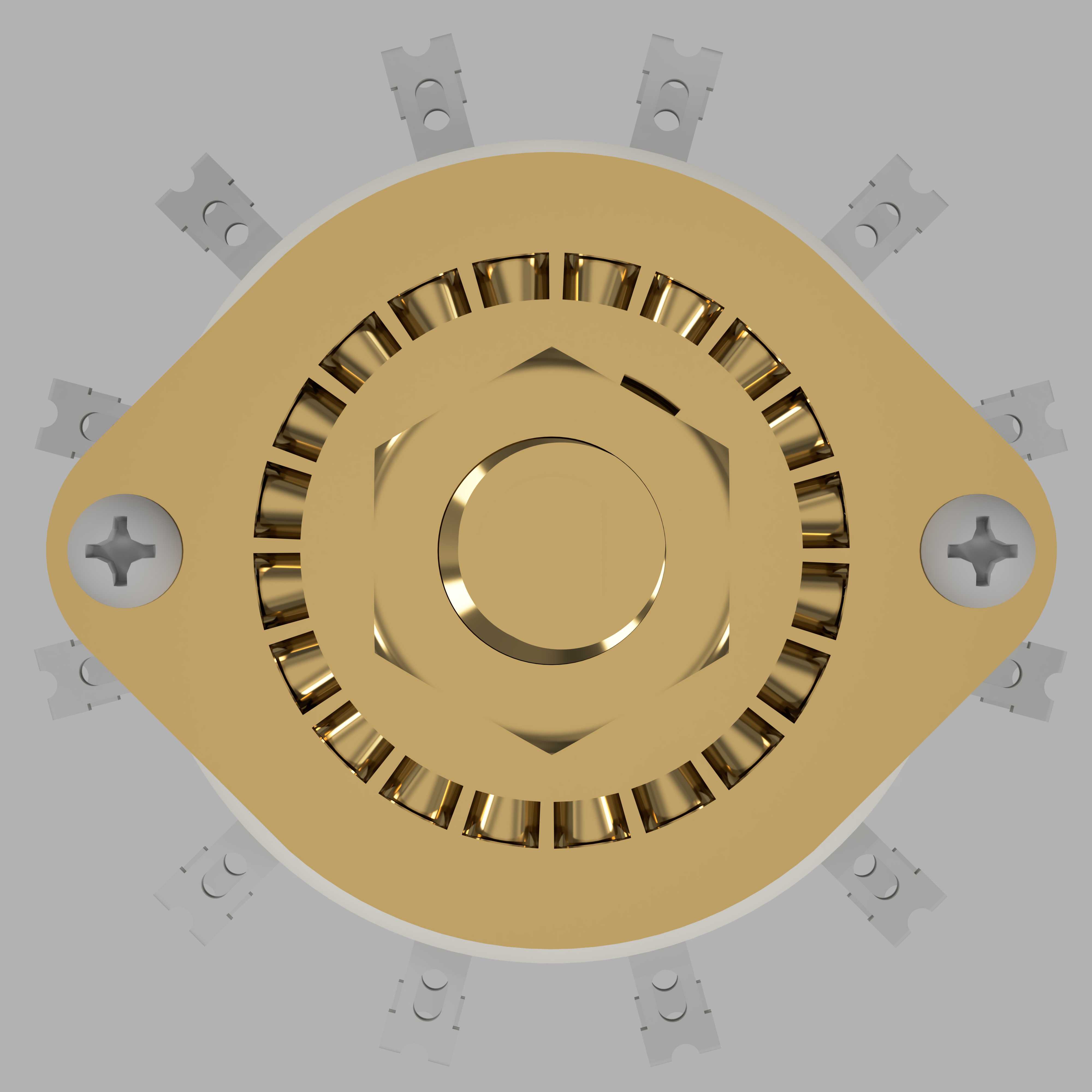

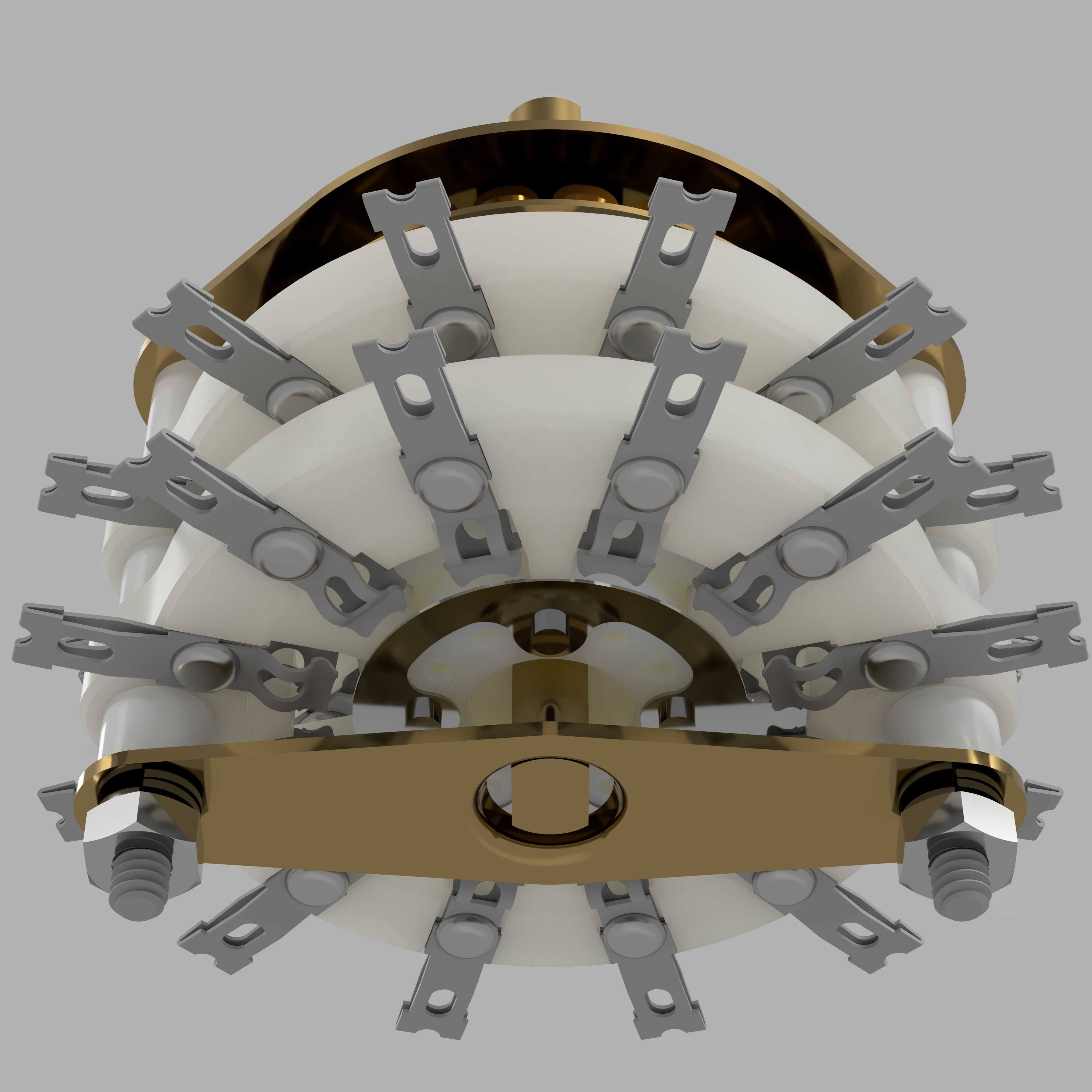

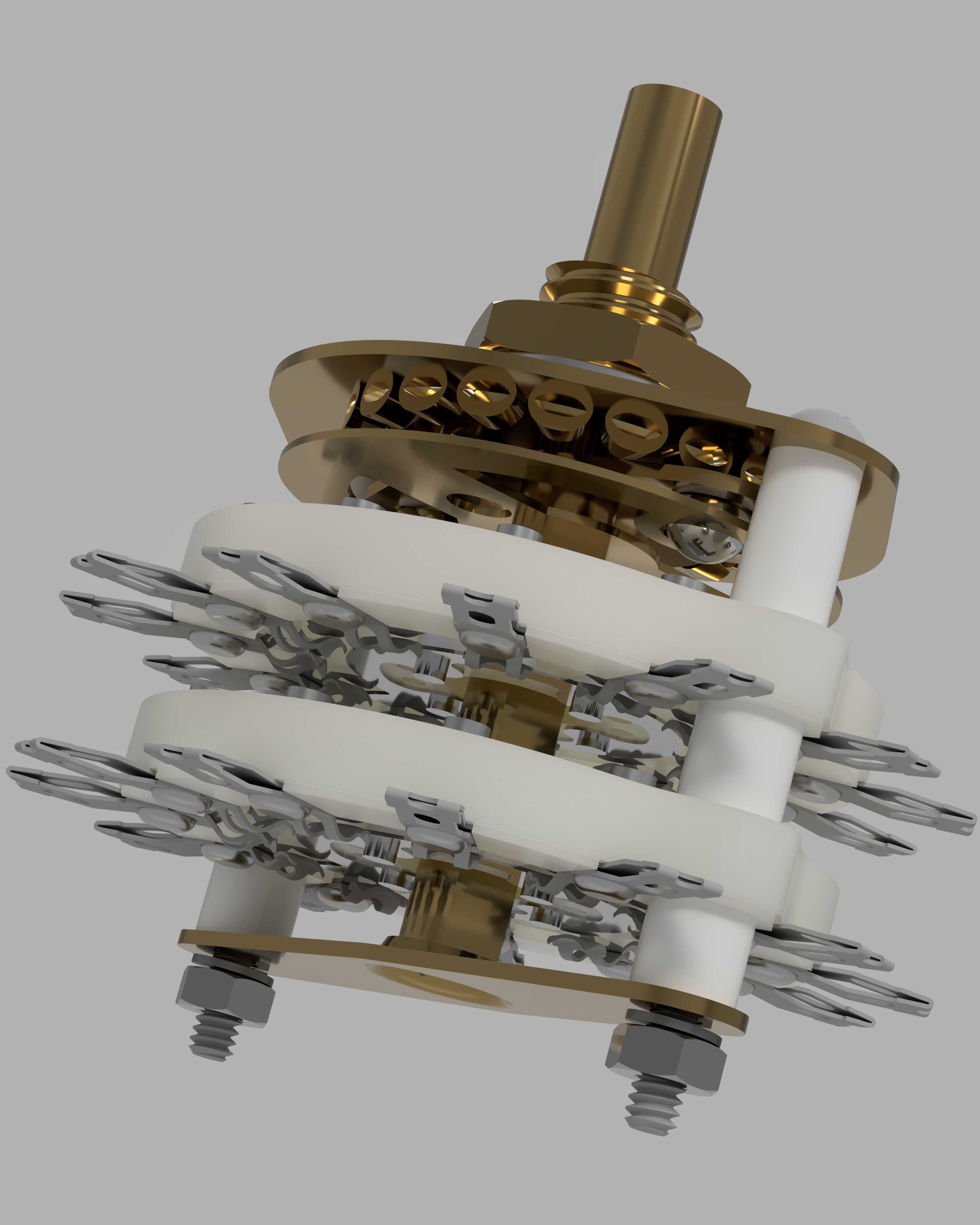

双极十一掷旋转带通道波段开关结构

这款旋转带通道开关是电子设备信号、电源通路切换场景中应用极为广泛的接触式控制元件，常见于老式广播电视调谐回路、音频设备输入源切换、工业控制档位选择、测试仪器量程切换等场景，依靠旋转动作带动内部动触点与不同静触点组的通断组合，实现多回路的选通控制，相比按键式切换结构，它能在极小的安装空间内实现十余个通路的档位切换，操作逻辑清晰，档位反馈明确，长期使用的接触可靠性表现优异。该款开关采用双极十一掷的触点排布设计，也就是两层独立的触点回路同步切换，每层可对应十一个通路的选通，能够同时完成两组独立线路的档位同步切换，适配需要双路信号同步切换的电路需求。整体结构采用模块化堆叠设计，核心的绝缘基座采用工程塑料材质，既保证了触点之间的绝缘性能，也为多层触点结构提供了稳定的支撑，所有静接触片直接嵌装在绝缘基座的预留槽位内，向外延伸的焊片直接伸出基座边缘，方便生产时直接与电路板焊接或者外接导线，不需要额外的转接结构。上部的金属转轴与安装螺母采用标准螺纹规格，适配常见的设备面板开孔尺寸，安装时仅需在面板开出对应直径的圆孔，将转轴穿过开孔后从面板背面旋紧固定螺母即可完成安装，不需要复杂的定位结构，转轴端部的扁位结构适配常见的旋钮安装，能够传递明确的旋转扭矩，避免旋钮使用时出现打滑。动触点组件采用弹性金属材质，依靠自身弹力保证与静触点的接触压力，旋转过程中触点滑动摩擦能够自动磨去接触表面的氧化层，长期使用也能维持稳定的接触电阻，避免出现接触不良的故障。结构设计上预留了充足的扩展空间，如果需要调整极数，仅需增加对应层数的绝缘基座与触点组件即可，如果需要调整档位数量，仅需增减对应的静接触片与动触点的触指数量，同时调整止动支架的限位角度即可，大部分结构零件可以通用，能够大幅降低衍生型号的开发与生产成本，适配不同设备的定制化切换需求。
