APEM5000系列DPDT微型拨动开关三维设计

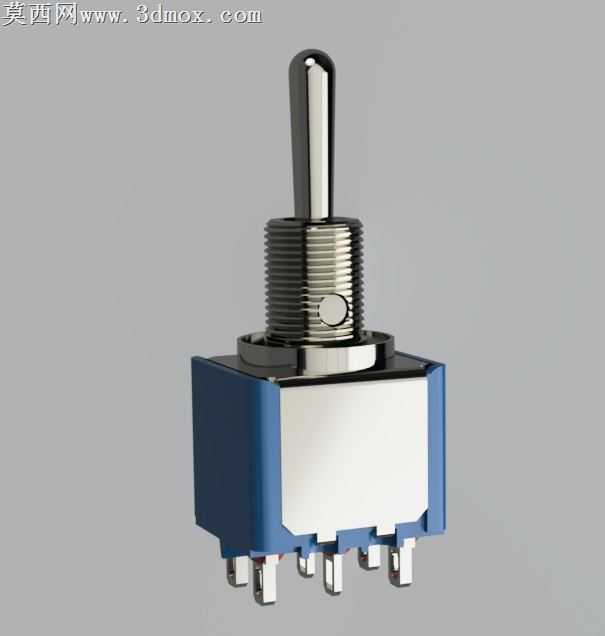

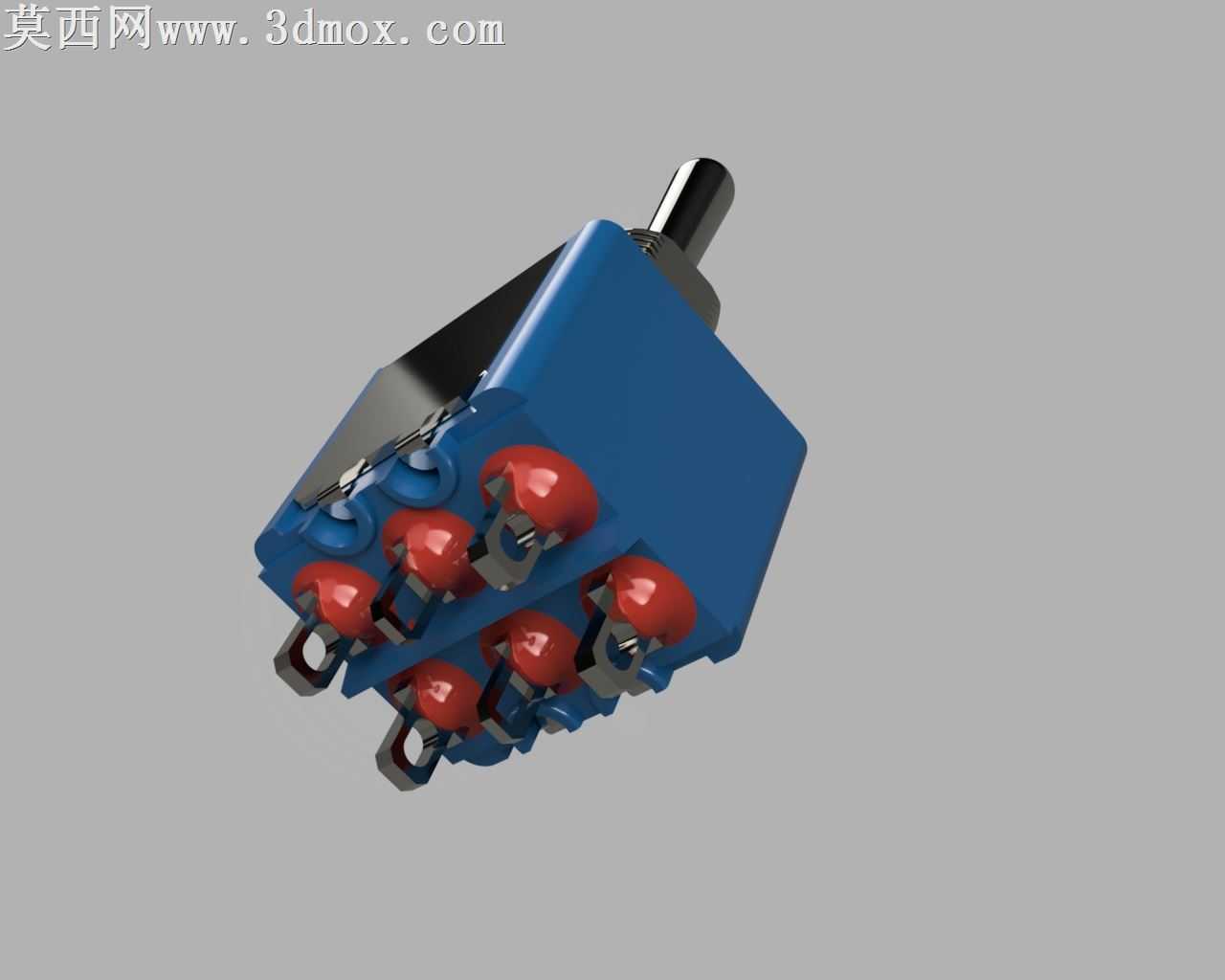

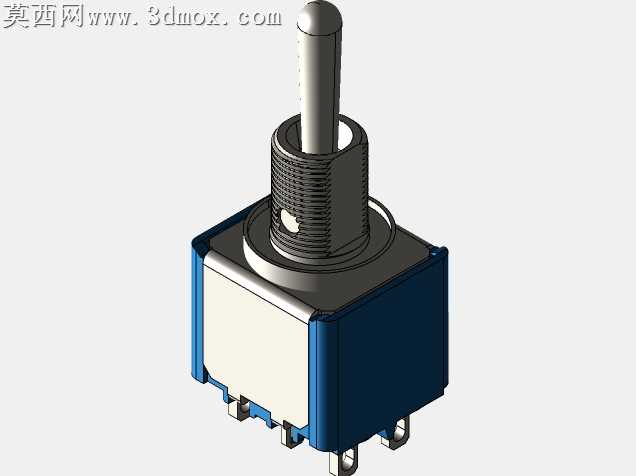

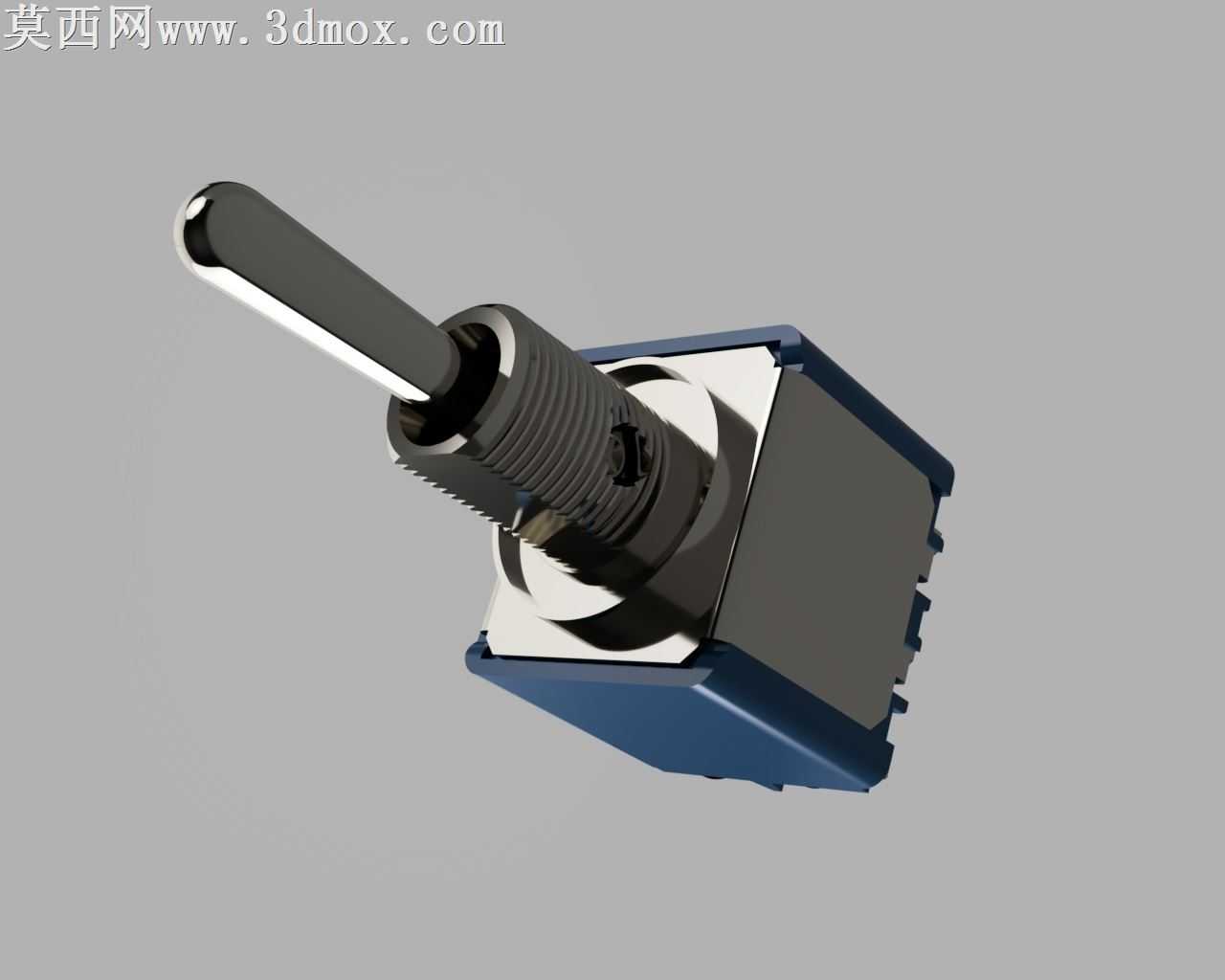

本模型针对APEM 5000系列5649型DPDT微型拨动开关进行1:1比例的三维建模还原，建模过程中严格参考原厂产品的尺寸参数与结构细节，首先通过草图绘制勾勒出开关各部件的轮廓基准，针对拨杆部分采用回转建模结合倒角处理还原金属拨杆的圆润顶端与柱身纹理，拨杆根部的螺纹安装部位通过螺旋线扫描生成标准螺纹结构，还原产品实际安装的螺纹匹配精度。开关主体的蓝色绝缘基座采用实体拉伸结合拔模处理，还原注塑件的侧边斜度与安装卡位结构，基座正面的金属屏蔽盖板通过薄壁拉伸生成，表面做哑光金属质感的材质处理，还原真实产品的金属盖板平整度与边缘包边结构。底部的六个接线引脚采用单独建模，每个引脚的弯折角度、焊片宽度都严格匹配实物尺寸，引脚与基座的衔接处做了嵌装结构的细节还原，避免出现部件穿模的问题。渲染阶段针对不同部件分配对应材质：拨杆与螺纹部位采用抛光镀铬金属材质，调整反射参数模拟亮面金属的高光反射效果；蓝色基座采用哑光阻燃工程塑料材质，添加细微的颗粒质感还原注塑件的表面肌理；金属盖板采用拉丝镍材质，设置轻微的各向异性反射模拟金属拉丝的纹理效果；接线引脚采用镀锡金属材质，还原焊脚的半哑光金属质感。场景布光采用三点布光方案，主光源从侧上方打亮开关主体突出结构轮廓，辅光源补光弱化暗部死黑，背光源勾勒产品边缘轮廓提升立体感，最终渲染效果清晰呈现开关的整体结构与各部件的材质差异。建模过程中充分考虑DPDT双刀双掷开关的内部结构逻辑，外部壳体的卡扣、安装螺纹的螺距、引脚的间距都完全符合实际产品的装配要求，可用于电子设备的结构装配验证、电气布局演示、产品宣传渲染等场景，模型的各部件做了独立分组，方便后续进行结构拆解动画制作或者材质修改调整。
