原子π嵌入式开发板带散热模组结构设计

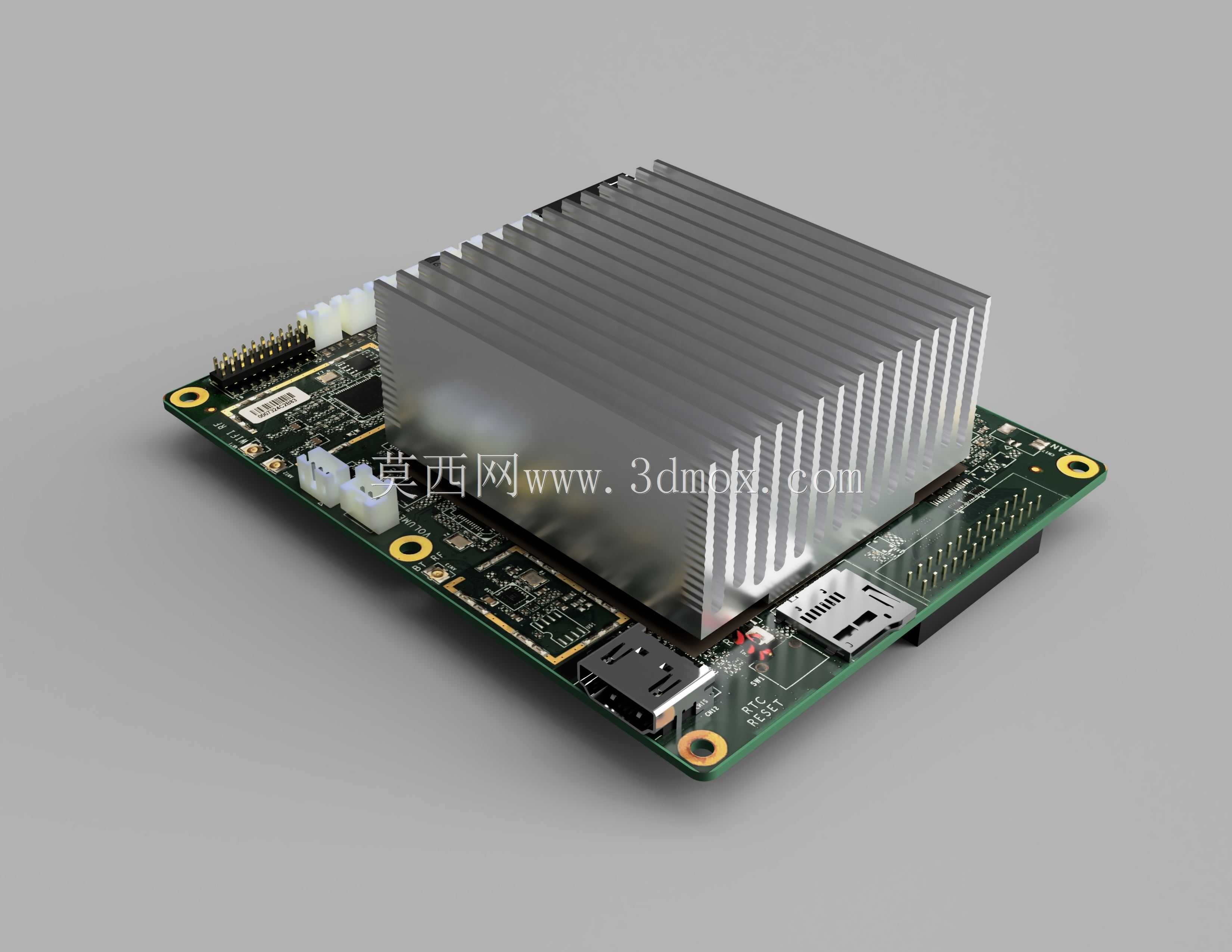

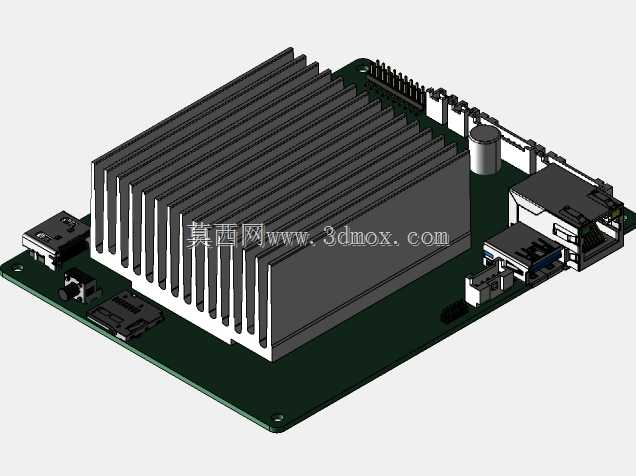

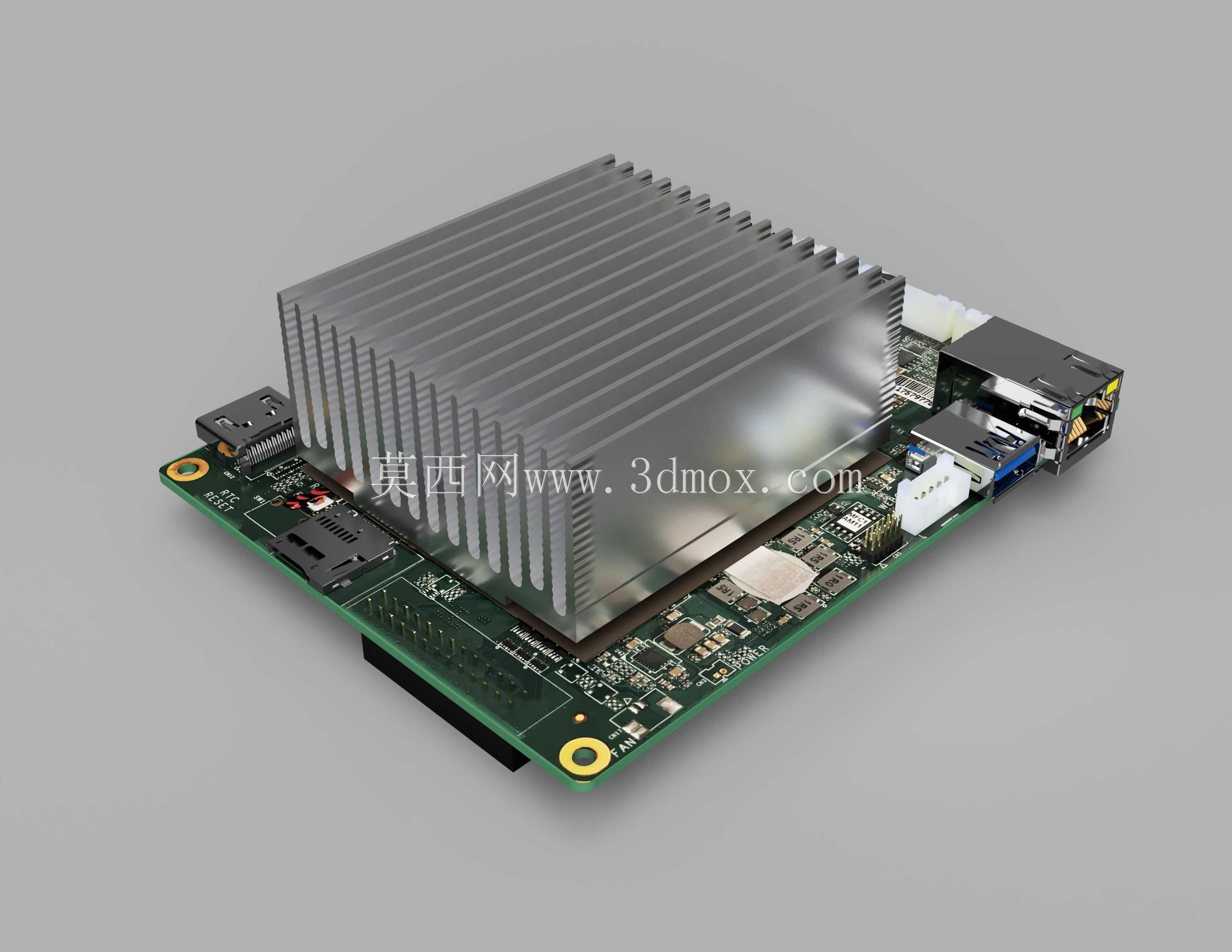

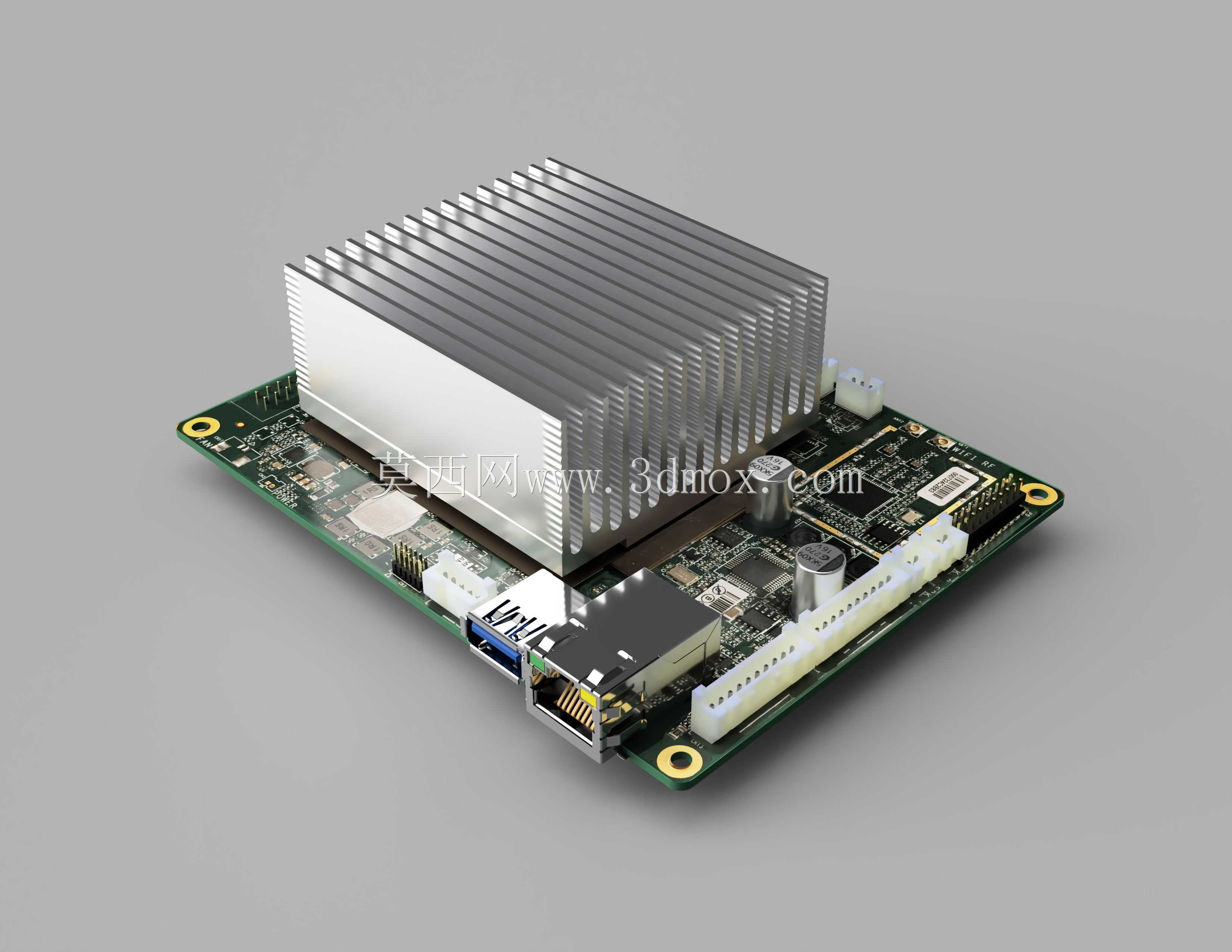

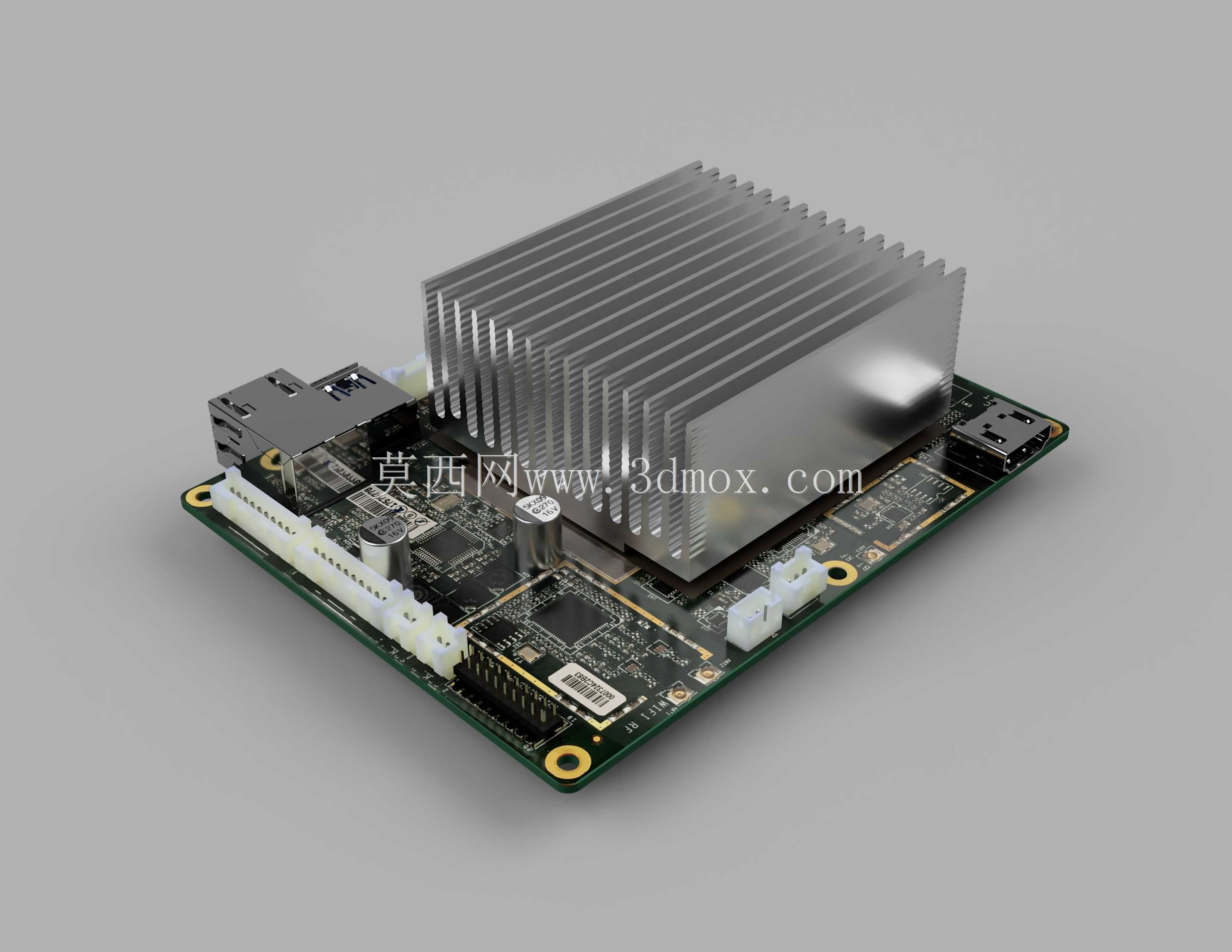

做嵌入式设备外壳结构设计时，最容易踩坑的点就是板卡尺寸与散热件的干涉问题，很多项目前期没拿到精准的板卡三维数据，等到开模阶段才发现网口、USB接口的位置和壳体开孔对不上，或是散热鳍片的高度超出了壳体内部预留空间，不得不反复修模拖慢项目进度。这个原子π开发板的三维结构，完全按照实物的装配关系还原，从PCB板的固定孔位、板边接插件的凸台高度，到上方散热模组的鳍片排布、固定卡扣的卡合量，都做了精准的尺寸还原，能直接导入结构设计软件作为外壳设计的基准参考。

从实际应用场景来看，这类小尺寸嵌入式工控板常被用在边缘计算网关、小型工业控制终端、嵌入式数据采集设备里，这类设备大多安装在电控柜内部或是狭小的设备舱内，安装空间十分有限，对板卡的外形边界、接插件的伸出长度、散热件的高度都有严格的限制。模型里还原的四个安装孔位，孔径和孔位间距完全匹配实物的安装尺寸，设计外壳固定柱时可以直接对齐孔位坐标，不用反复核对实物测量数据。板载的RJ45网口、USB3.0接口、排针接插件的位置和突出PCB板面的高度都做了1:1还原，设计壳体的接口开窗时，能直接在模型上提取轮廓线，避免出现开窗偏移、接口插不到位的问题。

上方的铝挤散热片是这类板卡长时间稳定运行的关键，模型里还原了散热片的鳍片厚度、鳍片间距，以及散热片和板载主控芯片的接触位置，在做壳体内部的风道设计时，可以直接参考鳍片的走向规划进风出风路径，保证散热气流能顺利穿过鳍片间隙带走热量，避免出现散热不良导致的主控降频问题。散热片的固定方式也在模型里做了体现，卡扣的卡合深度、和PCB板的接触位置都和实物一致，设计壳体内部的避让空间时，不用额外预留冗余量，能最大化压缩壳体的整体尺寸，适配更多狭小安装场景。

很多工程师做这类板卡的配套外壳时，往往只关注PCB的平面尺寸，忽略了板载电容、接口、散热件的高度差，导致外壳装配后出现压件、干涉的问题，这个模型把板上所有高于PCB板面的元器件高度都做了还原，包括板载的纽扣电池、电容、接口座的高度，在做壳体内部的筋位设计时，可以直接对照模型做避让，不用反复打样验证干涉问题。对于需要做嵌入式二次开发的结构工程师来说，拿到这个精准的三维模型，能省去大量手动测量板卡尺寸的时间，直接在模型基础上完成外壳、安装支架、配套扩展模组的结构设计，大幅缩短项目前期的设计周期，也能减少因为尺寸测量误差导致的后期改模风险。
