户外立柱式划船健身训练器械结构

这款立柱式划船训练器械，是面向户外公共健身场景开发的固定式训练装备，核心适配社区健身区、公园活动场、校园户外健身点这类露天公共使用场景，安装完成后无需额外维护即可长期供不同年龄段人群使用，整体结构完全围绕无动力自重训练逻辑设计，不需要外接电源或者额外配重结构，依靠使用者自身体重与肢体发力完成整套划船动作模拟，能够同时锻炼到背部、肩臂、核心肌群，相比室内划船机更适合露天公共区域的高频次使用需求。

从结构设计逻辑来看，整套器械采用单立柱落地固定方案，底部是方形安装法兰盘，安装时通过膨胀螺栓与硬化混凝土地面直接锚固，安装边界需要预留前后各1.2米、左右各0.8米的净空区域，避免使用者动作过程中与周边障碍物发生碰撞，立柱主体采用厚壁圆管焊接成型，表面做户外级喷塑处理，能够耐受露天环境下的日晒雨淋，不会轻易出现锈蚀掉漆的问题。上部的运动机构采用平行四连杆铰接结构，所有转动铰接点都配置了自润滑含油轴承，长期使用不需要频繁加注润滑脂，也不会出现运动卡滞或者异响问题，把手部分采用防滑橡胶套包裹，即使手部出汗也能保证握持稳定性，避免发力过程中打滑脱手。

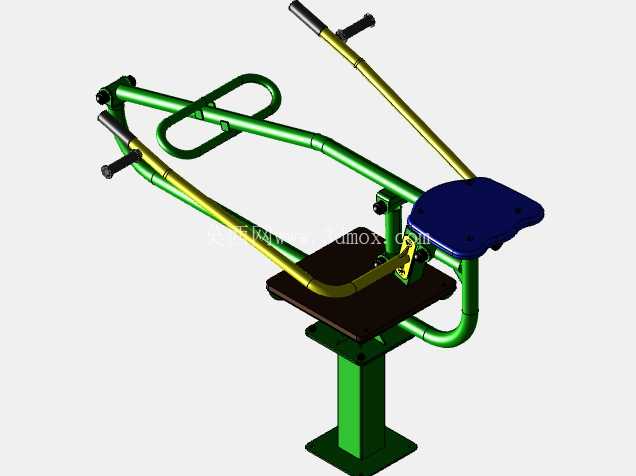

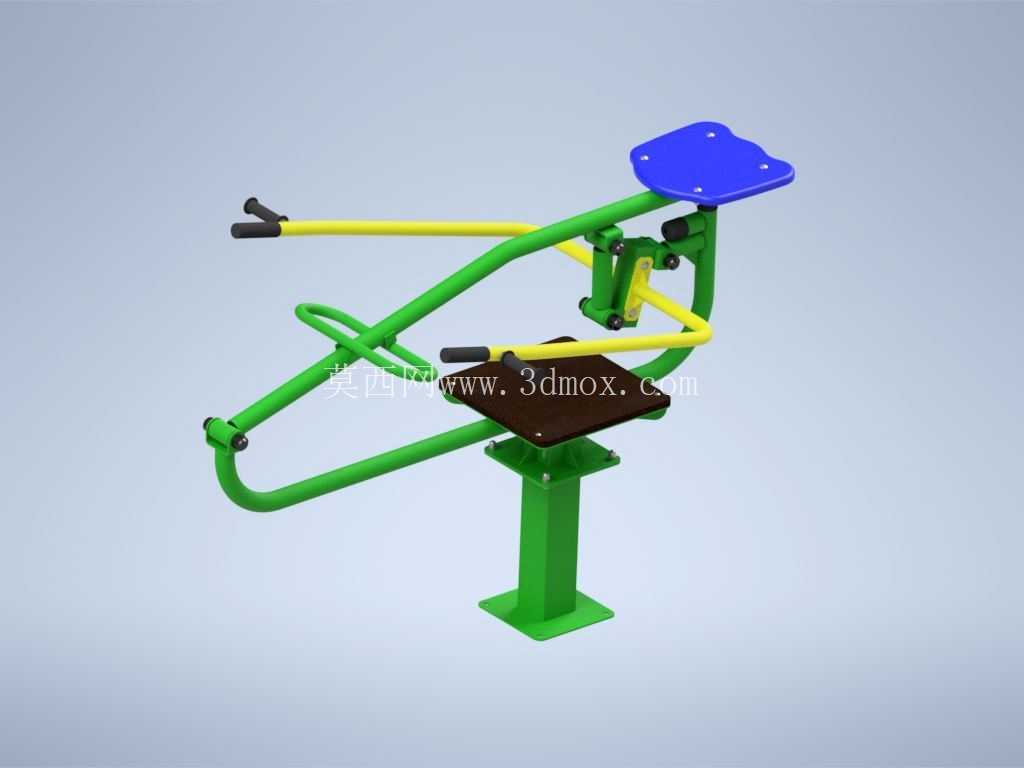

座椅部分采用分体式设计，下方的黑色座板为固定支撑结构，表面做防滑纹理处理，能够承托使用者臀部，上方的蓝色靠背为倾斜支撑结构，贴合人体背部自然曲线，使用者训练时坐在座板上，双脚可以踩在下方的弧形管架上，双手握持两侧的黄色把手，模拟划船的拉桨、回桨动作，整个运动过程中连杆机构的运动轨迹经过反复校核，完全匹配人体上肢发力的自然角度，不会出现关节别卡或者发力角度不合理的问题，不同身高的使用者都能找到舒适的发力姿态，不需要额外调节座椅位置或者把手间距，适配公共场景下不同人群快速使用的需求，不需要专人指导操作即可上手。

从结构强度设计来看，整套器械的主受力杆件全部采用Q235碳素钢管焊接成型，所有焊接位置都做了满焊处理后打磨圆滑，不存在尖锐棱角或者焊渣残留，避免使用过程中划伤使用者，整体承重设计满足150kg以内的使用者正常训练需求，铰接位置的销轴采用不锈钢材质，配合尼龙衬套，既能够降低转动摩擦阻力，也能避免长期户外使用出现销轴锈蚀无法转动的问题。器械的所有外漏金属件表面都经过抛丸处理后做户外聚酯粉末喷涂，涂层厚度控制在80-120μm，能够适应-30℃到60℃的环境温度变化，不会因为温差出现涂层开裂脱落的问题。

在实际使用场景中，这类器械不需要专人值守管理，日常仅需要定期检查固定螺栓是否松动、铰接点是否存在异常旷量即可，维护成本极低，相比带配重的室内训练器械，不存在配重块脱落、钢丝绳断裂这类安全隐患，所有运动部件都做了限位设计，连杆机构的最大运动行程经过硬限位约束，不会出现过度转动导致的结构失稳问题，即使使用者发力过猛也不会出现机构脱出的风险。整套结构的三维建模过程中，所有杆件的折弯角度、铰接点位置都经过运动仿真校核，模拟了不同身高人群的肢体运动范围，确保整个运动行程内不存在机构干涉，也不会出现使用者肢体与结构件发生碰撞的问题，安装完成后地面以上的整体高度控制在1.1米左右，不会遮挡周边视线，也方便场地整体布局规划。
