手动式长丝复卷绕线工装结构设计

这套手动长丝复卷结构，最初是为车间内零散长丝、细金属线材、纤维线束的小批量规整收卷设计的，适配小批量多品种的线材整理场景，在冲压件生产的辅料准备工位、线束预装工位都能见到这类结构的实际应用，相比电动收卷设备，它不需要外接动力源，挪动灵活，对小批量零散线材的规整效率提升明显，也不会因为电动转速过高扯断纤细的长丝原料。

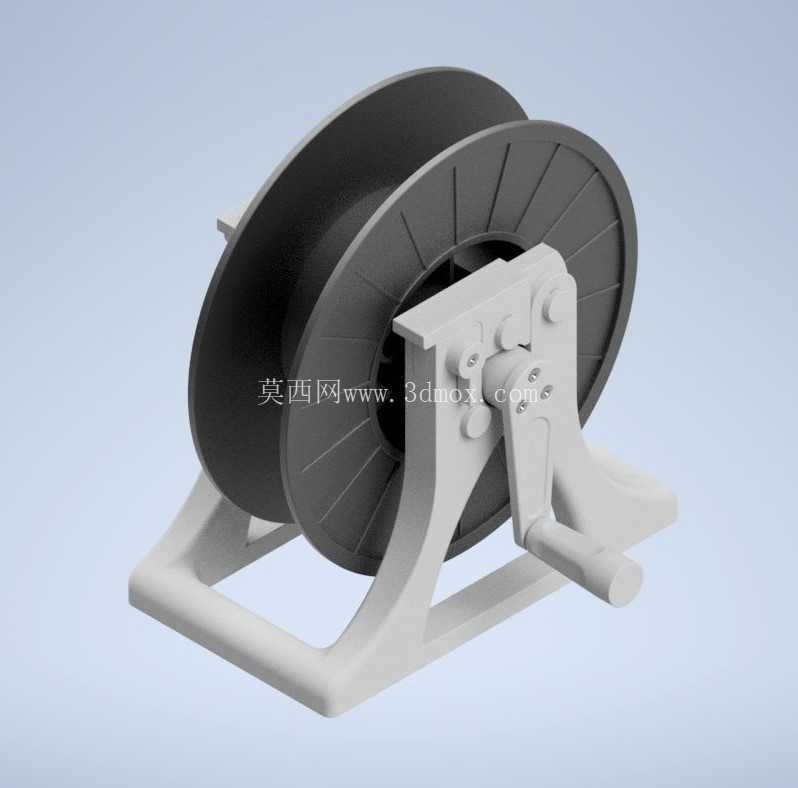

从结构组成来看，整套装置分为支撑底座、摇臂传动组件、线盘定位轴三个核心部分，支撑底座采用一体式弯折的框架结构，底部两个平行的支撑脚向外延伸，形成足够的支撑跨度，放置在工作台面时不需要额外螺栓固定，依靠自身结构重力就能保持稳定，正常摇动手柄时不会出现侧翻或者晃动的情况，底座的支撑面做了平整处理，和工作台面的接触面积足够，即使是表面略有不平整的木质工作台，也能保持放置平稳。摇臂传动部分采用了偏心摇柄设计，摇柄的转动轴线和线盘定位轴的轴线同轴，摇动手柄时的力臂长度经过适配，成年人单手握持转动时不需要施加过大的腕部力量，连续转动十分钟也不会产生明显的肌肉酸胀，传动部分的连接位置做了限位凸台，避免转动过程中摇臂出现轴向窜动，长期使用也不会出现松脱晃动感。线盘定位部分的轴径尺寸适配常规的工业用塑料线盘、纸质线盘的中心安装孔，定位轴上设置了可拆卸的挡圈，更换不同宽度的线盘时只需要调整挡圈的固定位置，就能适配100mm到250mm宽度区间的标准线盘，不需要额外更换定位轴，适配性覆盖了车间内绝大多数常用的小规格长丝线盘。

设计过程中优先考虑了结构的易加工性，所有支撑结构的板材厚度都选用常规的冷轧板规格，不需要定制特殊厚度的原材料，弯折位置的圆角半径适配常规折弯机的刀具参数，不需要开特殊模具就能完成加工，焊接位置都设置在结构的非接触面，焊接完成后打磨平整不会影响装配精度，整体结构没有复杂的曲面造型，所有零部件都可以通过常规的钣金加工、普通车削加工完成，加工成本控制在较低区间，适合车间内自行制作或者小批量加工使用。

实际使用场景中，这套装置可以放置在冲压生产线的线旁工位，用来收卷冲压过程中产生的废弃长金属丝，避免废弃线材散落在地面造成人员绊倒、划伤的安全隐患，也可以在辅料准备区用来复卷新采购的大卷长丝，分卷成适合线旁使用的小卷线材，减少大卷线材搬运的劳动强度，在汽车线束预装工位，还可以用来收卷线束外包扎的纺织长丝、绝缘长丝，整理零散的线束辅料，保持工位的整洁有序。

安装边界方面，整套装置的整体占地长度不到400mm，宽度不到250mm，放置在常规的工位台面上不会占用过多的操作空间，摇臂转动时的最大回转半径控制在180mm以内，转动过程中不会和台面上的其他工具、物料产生干涉，整体高度不到300mm，即使放置在多层工具架的层板上也能正常使用，不需要预留过大的上部空间。线盘安装位置的中心高度距离底座支撑面150mm，线盘转动时的下部间隙足够，即使是直径300mm的线盘，转动时也不会和底座、工作台面产生摩擦，不需要额外垫高装置。

结构细节上，线盘和定位轴之间采用间隙配合，线盘可以随着摇臂的转动同步转动，收卷过程中如果出现线材拉力过大的情况，线盘可以在定位轴上产生轻微的打滑，避免拉力过大扯断长丝，这个设计不需要额外添加摩擦阻尼结构，依靠配合间隙的公差控制就能实现，结构简单可靠，长期使用也不需要额外的维护，只需要定期在转动连接位置涂抹少量润滑脂，就能保持转动的顺畅度，不会出现卡滞、异响的问题。摇柄的握持部分做了圆弧过渡，没有尖锐的棱角，握持转动时不会硌手，即使是戴劳保手套操作也能稳定握持，不会出现打滑的情况。

从结构设计的合理性来看，这套复卷装置没有多余的冗余结构，每一部分的结构尺寸都经过实际操作的验证，支撑底座的重量刚好平衡摇臂转动时产生的倾覆力矩，不需要额外增加配重块，整体重量控制在5kg以内，单人可以轻松挪动转移，适合在不同工位之间周转使用，相比固定式的收卷设备，使用灵活性更高，对于小批量、多工位的线材整理需求，实用性远高于大型的电动收卷设备，也不会出现电动设备的电路故障、维护成本高的问题，在生产辅助工装的设计中，这类简洁可靠的手动结构往往比复杂的自动化结构更适配车间的实际使用场景。
