WM210V车床进给丝杠传动齿轮组

这套齿轮组是针对WM210V型小型卧式车床进给系统调校、维修替换开发的核心传动部件，主要作用是衔接主轴箱动力输出端与溜板箱的进给传动链，完成车床纵向进给的动力传递与速比匹配，直接影响车床车削螺纹、自动走刀工况下的进给精度与运行平稳性。

从实际应用场景来看，小型卧式车床多用于小批量零件加工、教学实训、设备维修车间的零星零件改制，这类设备的进给齿轮属于易损耗的传动部件，长期在交变载荷、频繁正反转切换的工况下运行，齿面容易出现磨损、点蚀，甚至出现断齿故障，直接导致进给爬行、走刀量不准、车削螺纹螺距超差等问题，这套齿轮组可直接替换原厂同参数齿轮，完成进给传动链的精度恢复，也可用于改装场景下的进给速比调整，适配不同导程螺纹的车削需求。

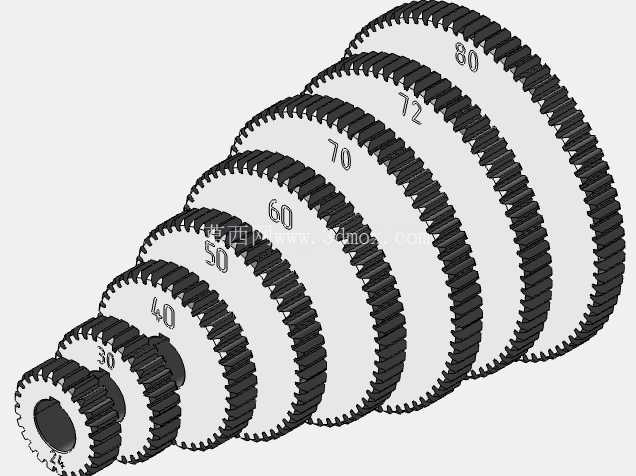

设计层面完全遵循渐开线圆柱齿轮的啮合原理，模数设定为1，适配齿数24到80区间的啮合配对需求，齿形参数严格匹配原厂齿轮的压力角、齿顶高系数，保证替换后啮合侧隙处于合理区间，既不会因侧隙过大导致传动回差超差，也不会因侧隙过小出现卡滞、齿面异常磨损的问题。齿轮的安装孔位、键槽尺寸完全对应WM210V车床进给箱的安装轴径，装配时无需额外进行二次加工，直接压装到位、锁紧固定即可完成装配，装配后需手动盘车检查啮合顺畅度，确保无卡滞、无异常啮合噪音后再投入负载运行。

从安装边界来看，整套齿轮组的轴向安装尺寸完全适配原厂进给箱的腔体空间，齿顶圆直径经过校核，不会与进给箱内壁、相邻轴系的传动部件发生运动干涉，齿轮的端面跳动、径向跳动公差控制在普通机床传动齿轮的精度等级范围内，能够满足小型车床常规加工的精度要求。齿宽设计兼顾了承载能力与安装空间限制，在进给箱有限的腔体空间内，尽可能增大齿面接触面积，降低单位面积的接触应力，延长齿轮的使用寿命，应对钢件、有色金属件车削时的进给载荷需求。

在实际功能表现上，这套齿轮组承担着进给运动的动力传递作用，将主轴的旋转运动按照设定的速比传递给光杠或者丝杠，当切换到螺纹车削档位时，齿轮组通过不同齿数的齿轮搭配，实现主轴转速与丝杠转速的固定传动比匹配，保证车削出的螺纹螺距符合加工要求；当切换到自动走刀档位时，齿轮组传递的动力带动溜板箱按照设定的走刀量做纵向进给运动，保证走刀过程平稳无爬行，获得较好的工件表面加工质量。

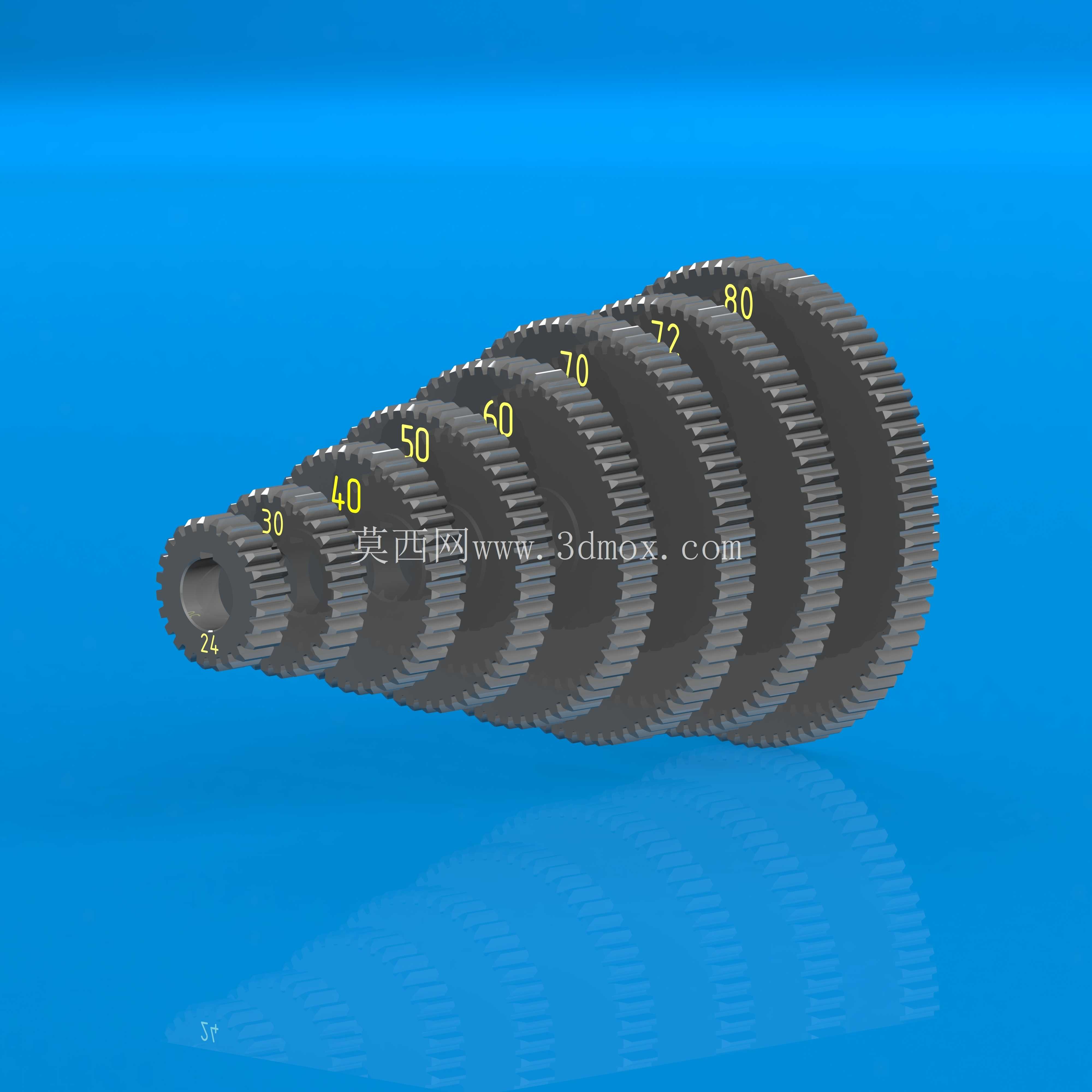

建模过程中完全还原了齿轮的所有结构细节，包括齿形的渐开线轮廓、安装孔的倒角、键槽的尺寸公差、齿轮端面的减重结构，所有配合面的尺寸都按照实际装配公差进行设定，可直接用于工程出图、3D打印样件验证、或者数控加工的编程参考，也可用于机床维修时的备件测绘参考，帮助维修人员快速确认齿轮参数，减少测绘的工作量，缩短设备维修的停机时间。

需要注意的是，这类传动齿轮在装配时需要保证两啮合齿轮的轴线平行度，否则会出现齿面偏载、局部磨损过快的问题，装配时需检查轴系的轴承间隙，避免因轴承窜动导致齿轮啮合状态变差，日常维护时需定期在齿轮啮合面涂抹润滑脂，减少齿面的磨损，延长齿轮的使用寿命。对于有改装需求的用户，也可基于这套齿轮的基础参数，调整齿数搭配来改变进给速比，适配特殊导程螺纹的加工需求，或者优化进给速度匹配不同材质工件的车削参数。
