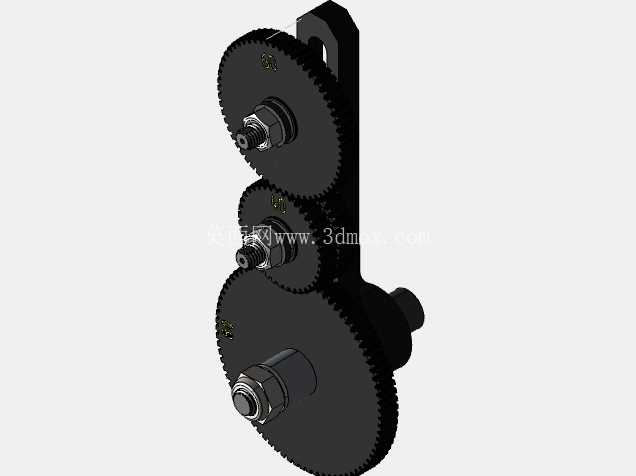

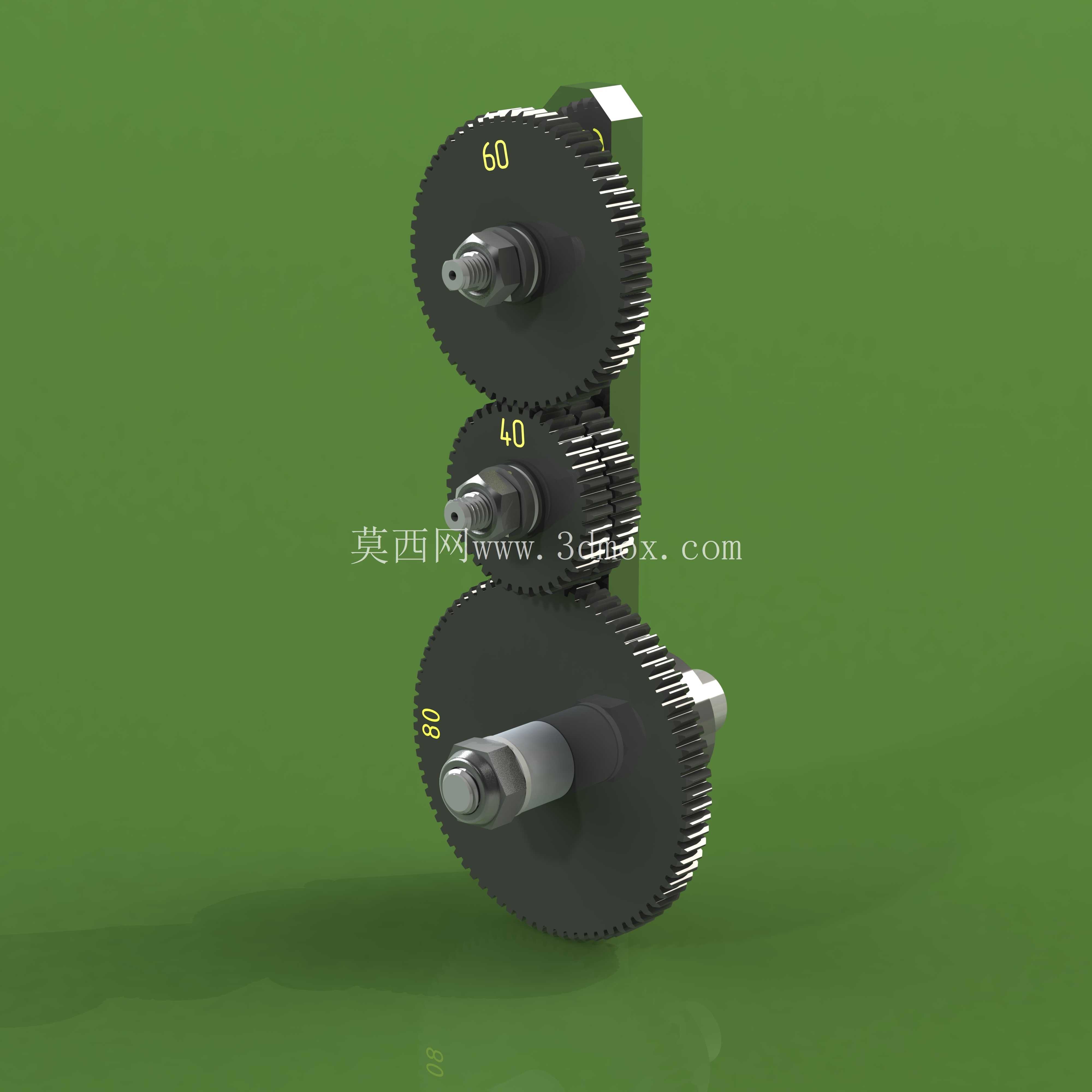

这套组件是针对WM210V小型卧式车床走刀箱传动部分做的适配结构,核心作用是实现1.5mm螺距的螺纹切削走刀匹配,解决原厂配置下特定螺距加工时的传动比适配问题。从车间实际加工场景来看,小型仪表车床承担着小批量精密零件、维修配做零件的螺纹加工任务,1.5mm是普通公制螺纹里应用频次极高的螺距规格,不管是常规紧固件配套螺杆,还是设备维修里的非标轴类螺纹段,都经常用到这个参数,这套调节组件就是直接嵌入车床主轴到走刀丝杠的传动链路里,替换原有对应档位的齿轮组,不需要改动床身原有安装基面,就能实现精准的螺距输出。

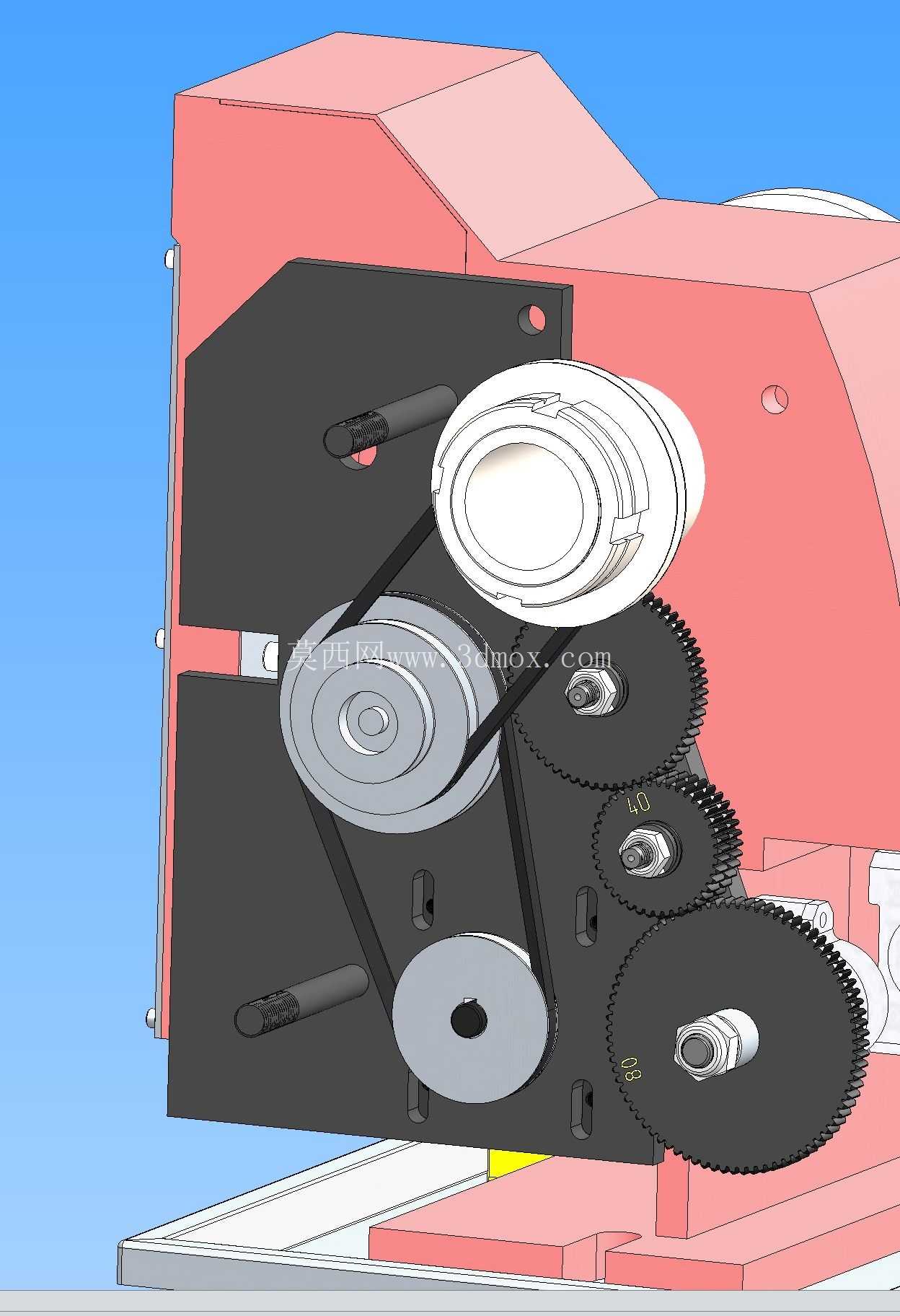

从结构设计逻辑来看,整套组件完全贴合WM210V车床走刀腔的内部安装边界,所有齿轮的安装轴孔位置、固定压块的锁紧点位,都和原厂腔体内的预留安装柱、固定槽完全匹配,不需要二次打孔或者修磨腔体壁面。传动链路采用多级圆柱直齿轮啮合搭配同步带轮过渡的结构,最靠近输入端的带轮承接主轴传来的转速,通过同步带把动力传递到第一级减速齿轮,再经过三级不同齿数的齿轮啮合变速,最终把匹配1.5mm螺距的转速比输出到走刀丝杠端。齿轮的齿形参数按照标准渐开线圆柱齿轮设计,啮合侧隙控制在0.02-0.05mm之间,既不会因为侧隙过大导致走刀窜动、螺纹表面出现振纹,也不会因为侧隙过小导致齿轮转动卡滞、磨损加快。
实际装配的时候,所有齿轮都通过轴用挡圈和锁紧螺母固定在对应安装轴上,每个齿轮的端面都和安装轴的轴肩端面贴合,保证齿轮转动时的端面跳动量控制在0.01mm以内,避免啮合过程中出现偏载打齿的问题。组件里的黑色安装基板是整套传动结构的承载件,基板上的每个轴位孔都经过同轴度校验,孔位之间的中心距误差不超过0.01mm,保证齿轮啮合时的中心距符合设计要求,不会出现啮合过紧或者过松的情况。基板上预留的长条形调节槽,是用来调整同步带张紧度的,松开固定螺丝就能移动带轮轴的位置,把同步带的张紧力调整到合适区间,既不会因为太松出现传动丢转,也不会因为太紧加剧带轮和同步带的磨损。

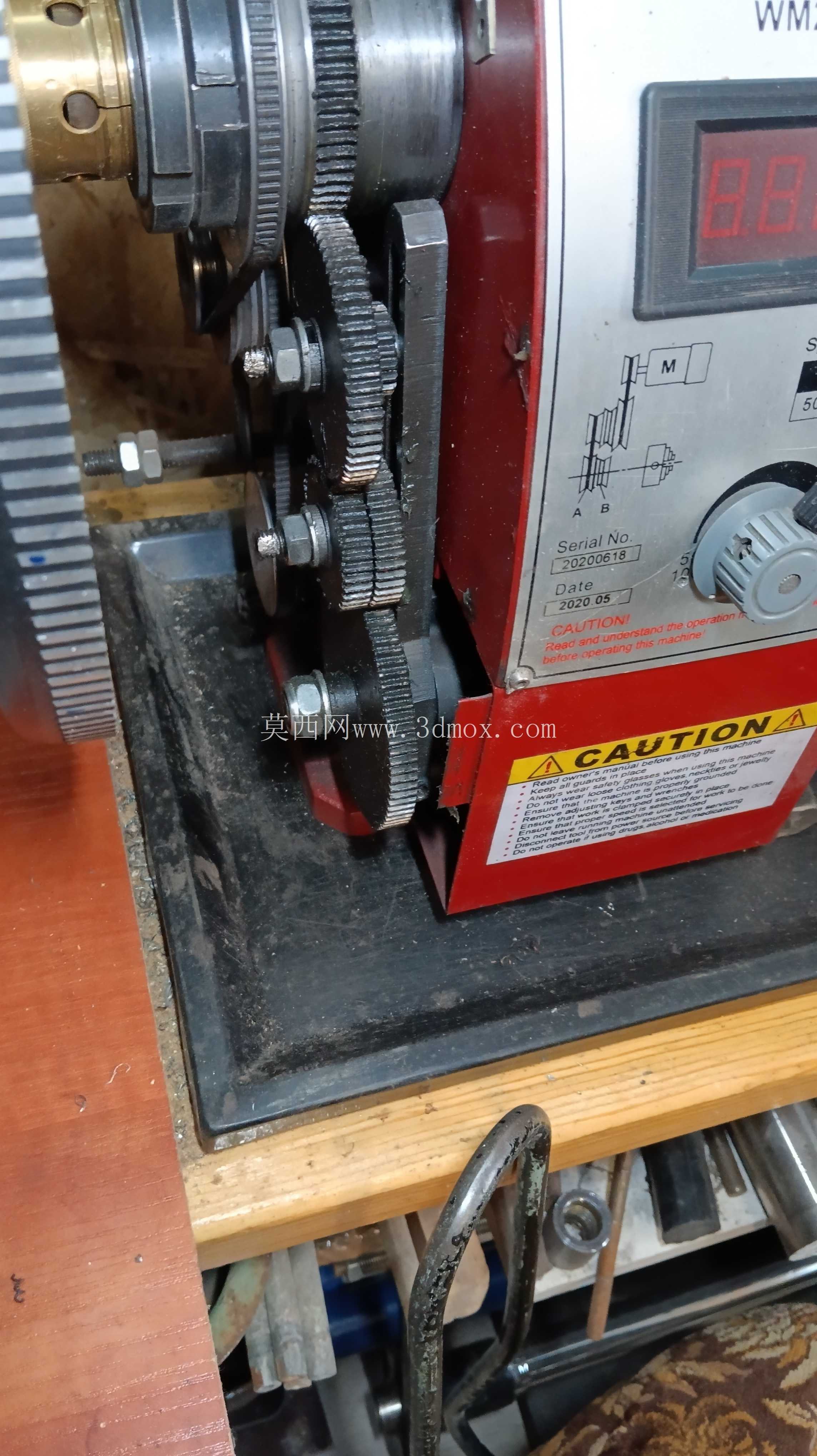

从实际使用的角度来说,这套组件安装完成后,不需要重新校准走刀丝杠的反向间隙,只要按照原有档位切换逻辑挂档,就能直接加工出螺距误差在0.02mm以内的1.5mm公制螺纹,加工过程中传动噪音比原厂尼龙齿轮更低,长时间切削钢件的时候,金属齿轮的耐磨性也更好,不会因为长时间满负荷切削出现齿形磨损导致螺距超差。组件的所有外露部分都不会超出车床走刀腔的原有外轮廓,安装完成后可以直接装回原厂的腔体外罩,不会和外罩产生运动干涉,也不会影响车床其他档位的正常切换,其他螺距的加工档位依然可以正常使用,不会因为加装这套组件影响车床原有功能。
在设计过程中,特意对每个齿轮的齿数做了匹配验算,从主轴端的转速输入,到每一级齿轮的传动比乘积,最终换算到丝杠端的进给量,刚好对应主轴每旋转一圈,刀架进给1.5mm,完全符合公制螺纹的加工进给要求。齿轮的厚度也和原厂齿轮保持一致,不需要额外加装垫片调整啮合位置,装配的时候直接按照对应轴位装入即可,对维修人员和车床操作人员的装配技能要求不高,只要具备基础的机械装配常识就能完成更换。另外,整套组件的重量和原厂同位置组件重量基本一致,不会额外增加走刀箱的负载,车床主轴电机不需要额外调整输出功率就能带动整套结构正常运转,低速车削螺纹和高速退刀的过程中,传动链路都能保持稳定,不会出现跳齿或者传动卡顿的问题。
