4毫米圆棒加工凸轮轴转速传动构件

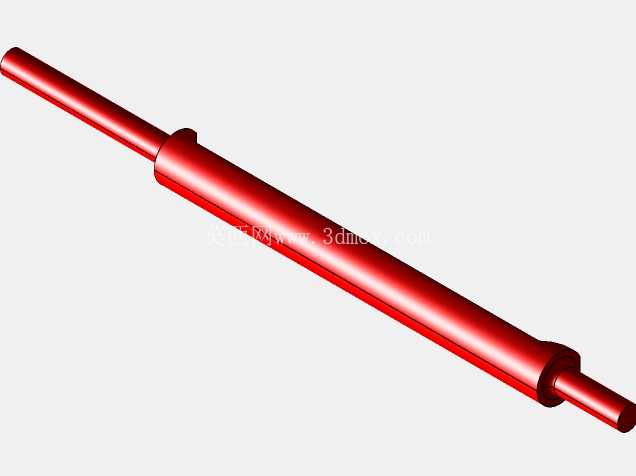

　　在小型精密传动机构的设计场景里，这类轴件常被用于转速传递路径的核心环节，尤其适配对安装空间有严格限制的微型设备布局，常见于小型通讯终端内部的动力传输模块、便携精密工具的动力输出段，承担把驱动端的旋转运动稳定传递到执行端的作用，不会因为轴件自身的形变或者同轴度偏差造成转速波动。从实际加工落地的角度看，该构件直接选用4毫米直径的圆棒作为坯料，本身就兼顾了加工便利性和成品硬度表现，不需要额外做复杂的坯料锻打或者异型坯定制，普通走心机就能完成全工序加工，加工过程中只需要在棒料基础上完成两处轴肩的车削成型，轴肩的位置直接决定了装配时的轴向定位边界，装配时不需要额外加装轴套做轴向限位，靠轴肩和安装位的端面贴合就能完成轴向固定，大幅减少装配环节的零件数量。

　　设计阶段首先要考虑的是轴件的长径比控制，从整体结构看，该轴属于细长轴范畴，加工时要合理安排走刀路径避免让刀变形，保证各段轴颈的同轴度控制在0.02毫米以内，不然高速旋转时会出现明显的径向跳动，直接影响整套传动机构的运行稳定性，甚至会因为跳动量过大造成相邻齿轮或者传动轮的异常磨损。两端的细轴段是直接和传动件配合的安装位，直径和配合件的内孔做基孔制间隙配合，配合间隙控制在0.01到0.02毫米之间，既保证装配时能顺利压入，又不会因为间隙过大造成传动回程差。

　　中间的加粗轴段一方面是为了提升轴件整体的抗扭刚度，避免长距离传动时轴件发生扭转变形，另一方面轴肩的端面可以作为装配时的定位基准，安装时只要把轴肩贴紧对应安装座的端面，就能保证整根轴的轴向位置精度，不需要反复调整轴向尺寸。实际应用中，这类轴件的工作转速区间覆盖每分钟几百转到几千转的范围，因为本身结构对称，只要加工时保证动平衡精度，高速运行时不会产生额外的振动噪音。从安装边界来看，整根轴的径向最大尺寸就是中间加粗段的直径，对应的安装座开孔只需要比最大轴径大0.5毫米左右就能保证装配通过，轴向安装长度只需要匹配整根轴的总长，预留0.1到0.3毫米的轴向窜动间隙即可，不需要额外预留过多的安装空间，非常适合结构紧凑的小型设备内部布局。

　　选材上用常规的45号钢圆棒就能满足使用要求，加工完成后做简单的调质处理就能达到需要的硬度，表面做氧化处理就能满足常规工况下的防锈需求，如果是用于有更高耐磨要求的场景，也可以在配合轴颈位置做高频淬火处理，提升表面硬度延长使用寿命。和同类型的异型轴相比，这种结构的轴件加工工序更少，加工成本更低，同时因为结构简单，故障点也更少，日常维护不需要做特殊的保养，只要定期检查配合位的磨损情况即可。在做三维建模的时候，要重点标注各段轴颈的直径公差、轴肩的端面跳动公差、各段轴的同轴度公差，这些形位公差直接决定了轴件最终的装配效果和运行表现，建模时可以直接用旋转特征完成主体结构建模，不需要额外做复杂的特征拆分，后续出工程图的时候也能直接把建模时的尺寸标注转化为工程图的加工尺寸，减少制图环节的重复工作。
