纸卷定宽切割专用移动式切割设备

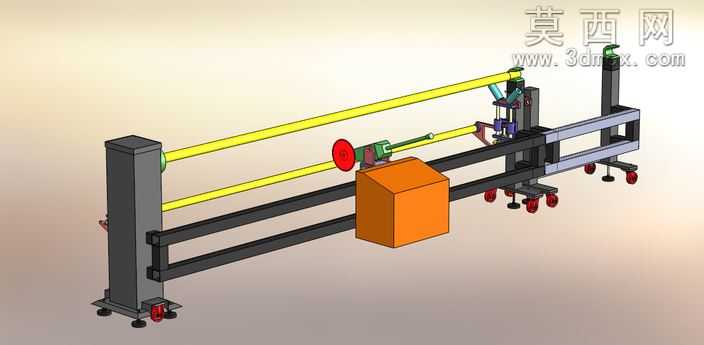

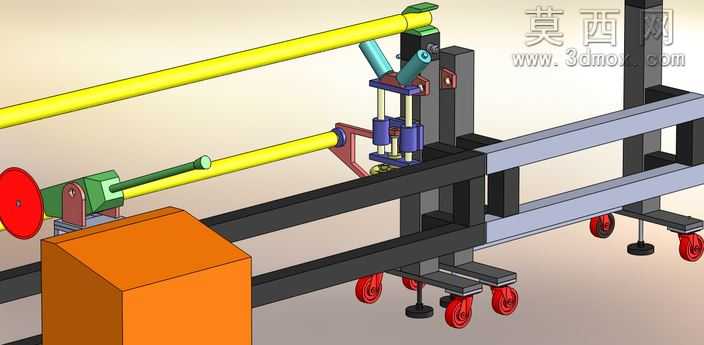

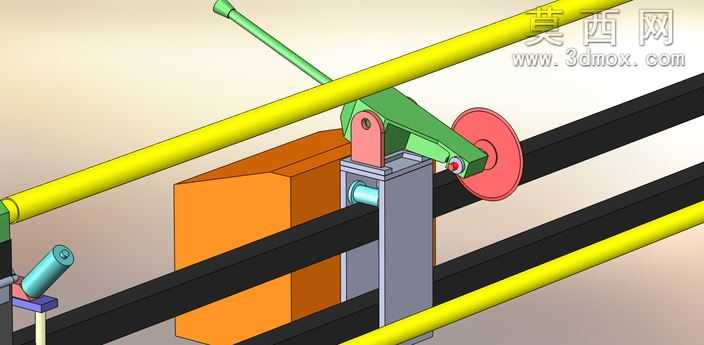

本模型为针对已印刷完成纸卷进行定宽裁切的专用切割设备，整体采用三维参数化建模完成，各部件装配关系清晰，可完整呈现设备的运行逻辑与结构细节。建模过程中首先搭建设备的主体承载框架，采用标准型钢拼接的龙门式机架结构，框架底部配置带刹车功能的万向脚轮与可调支撑脚，既满足设备沿纸卷轴向移动走行完成全幅裁切的需求，也可在裁切作业时通过支撑脚锁止设备位置，避免作业过程中出现晃动偏移，保障裁切精度。设备的裁切执行单元采用模块化设计思路，通过垂直导向立柱安装于横向移动滑座上，滑座可沿机架横梁进行位置微调，适配不同裁切宽度的快速调整需求；裁切单元配置双组导向轴保障垂直进给的直线度，进给端设置弹性缓冲结构，避免下刀过程中冲击力过大导致纸卷端面出现毛边、压痕等质量问题。进料侧配置双组平行托辊，用于承托待裁切的长幅纸卷，托辊端部设置定位挡盘，可对纸卷进行轴向定位，防止裁切过程中纸卷出现轴向窜动；设备端部设置红色手轮调节结构，可根据纸卷的实际卷径调整托辊的支撑间距，适配不同规格纸卷的上料定位需求。建模过程中对各部件的材质进行了区分渲染：机架部分采用哑光黑的碳钢材质表现，托辊与导向轴采用亮面镀铬金属材质，操作箱体采用橙色工程塑料质感，脚轮采用红色聚氨酯包胶材质搭配金属轮毂，不同材质的光影表现区分清晰，可直观识别各部件的功能属性。整体设计兼顾了设备的移动灵活性与作业稳定性，裁切单元的模块化设计也便于后续的维护与刀具更换，可满足印刷后纸品分切定宽的实际生产需求，各运动部件的行程与配合间隙均按照实际生产工况进行参数设定，模型具备较高的工程参考价值。
