产品包装装箱自动化产线概念设计方案

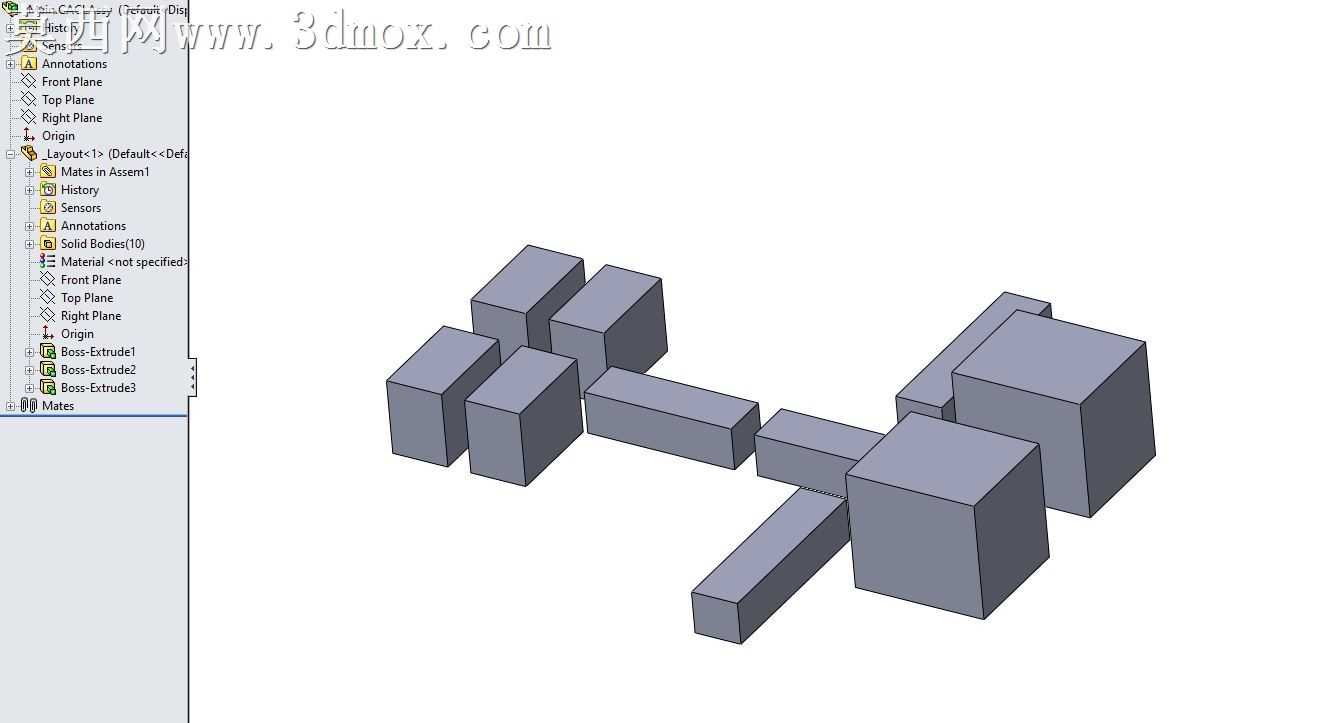

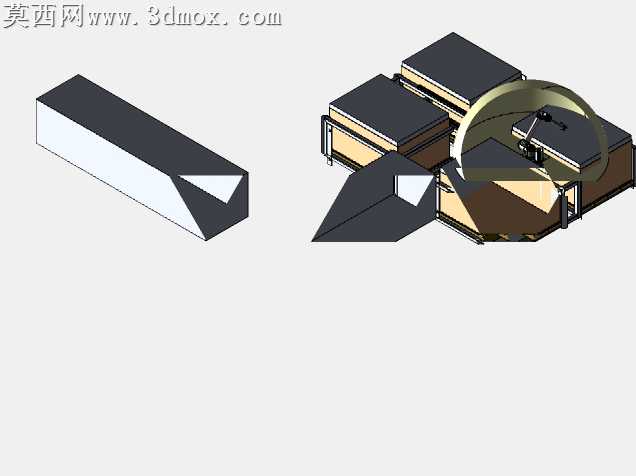

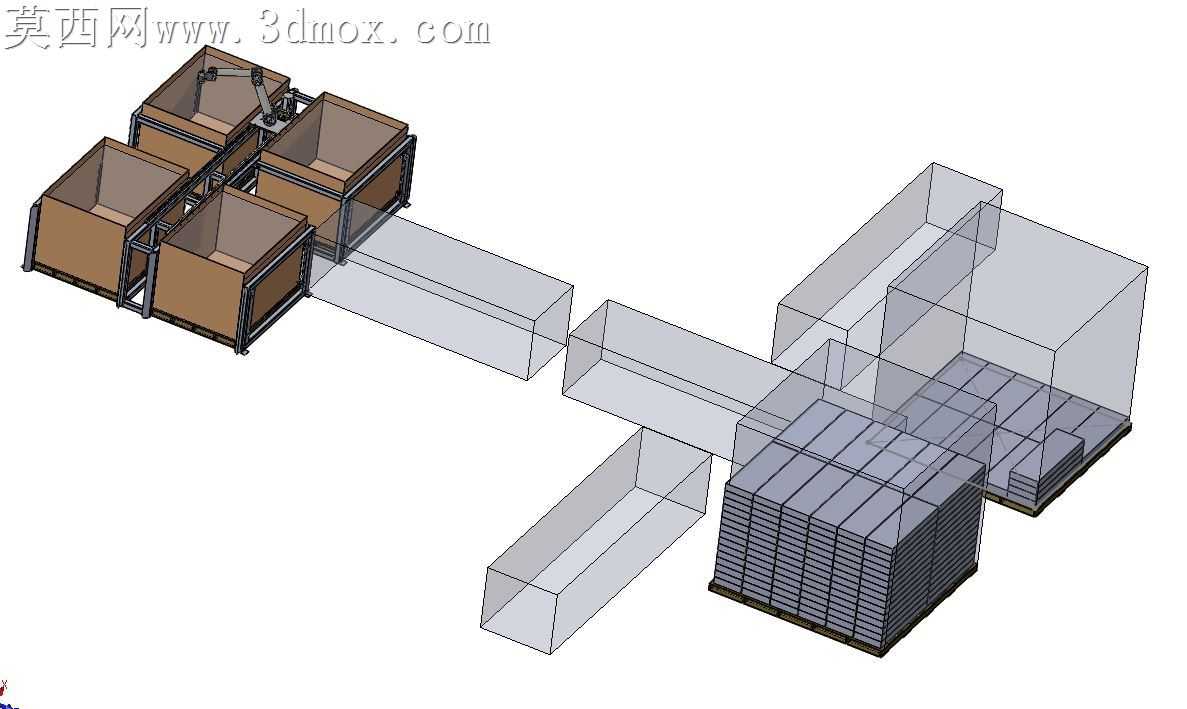

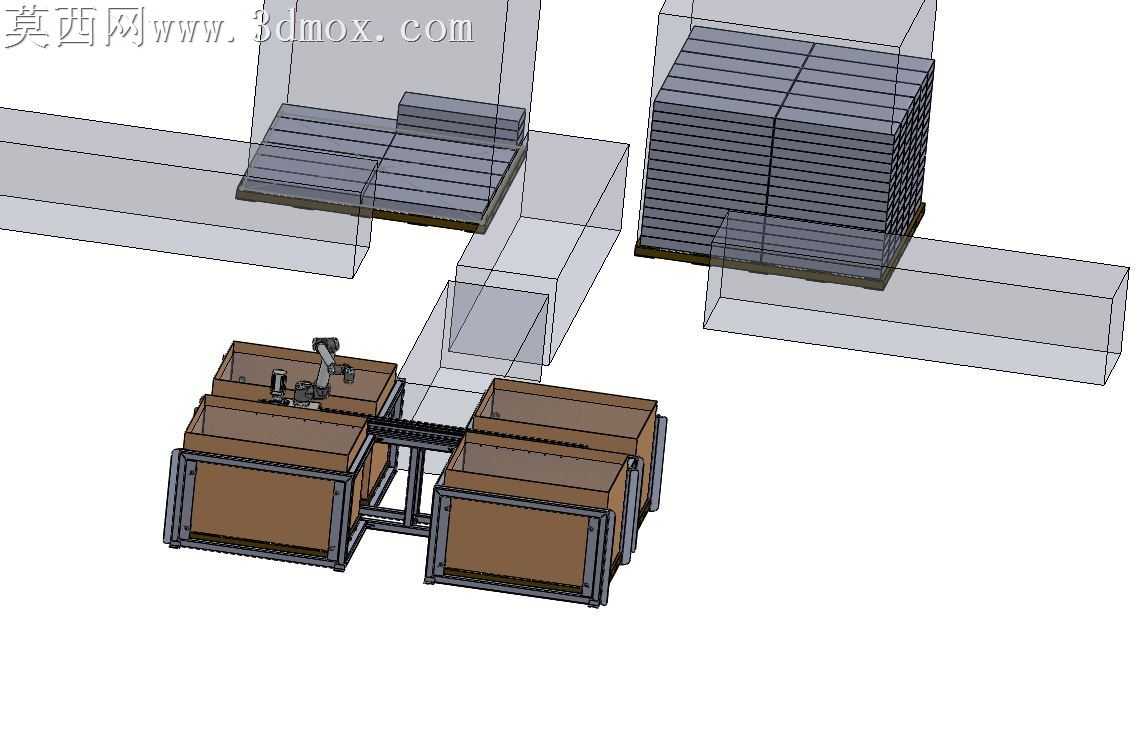

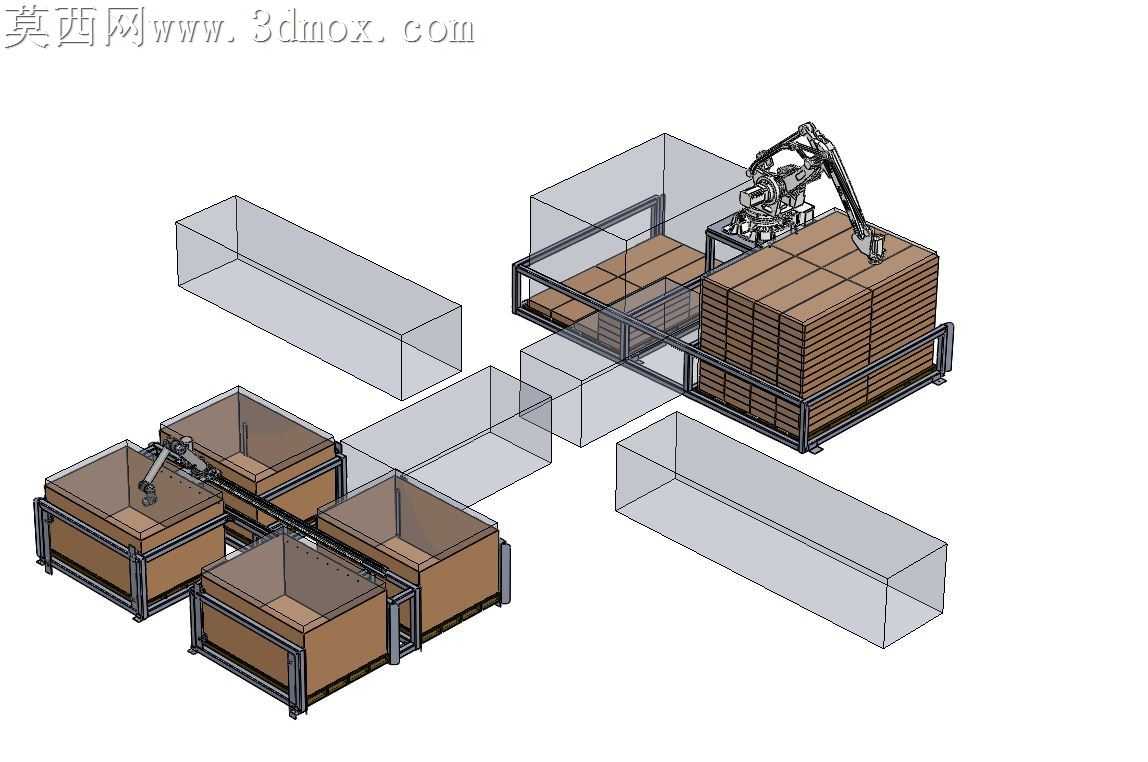

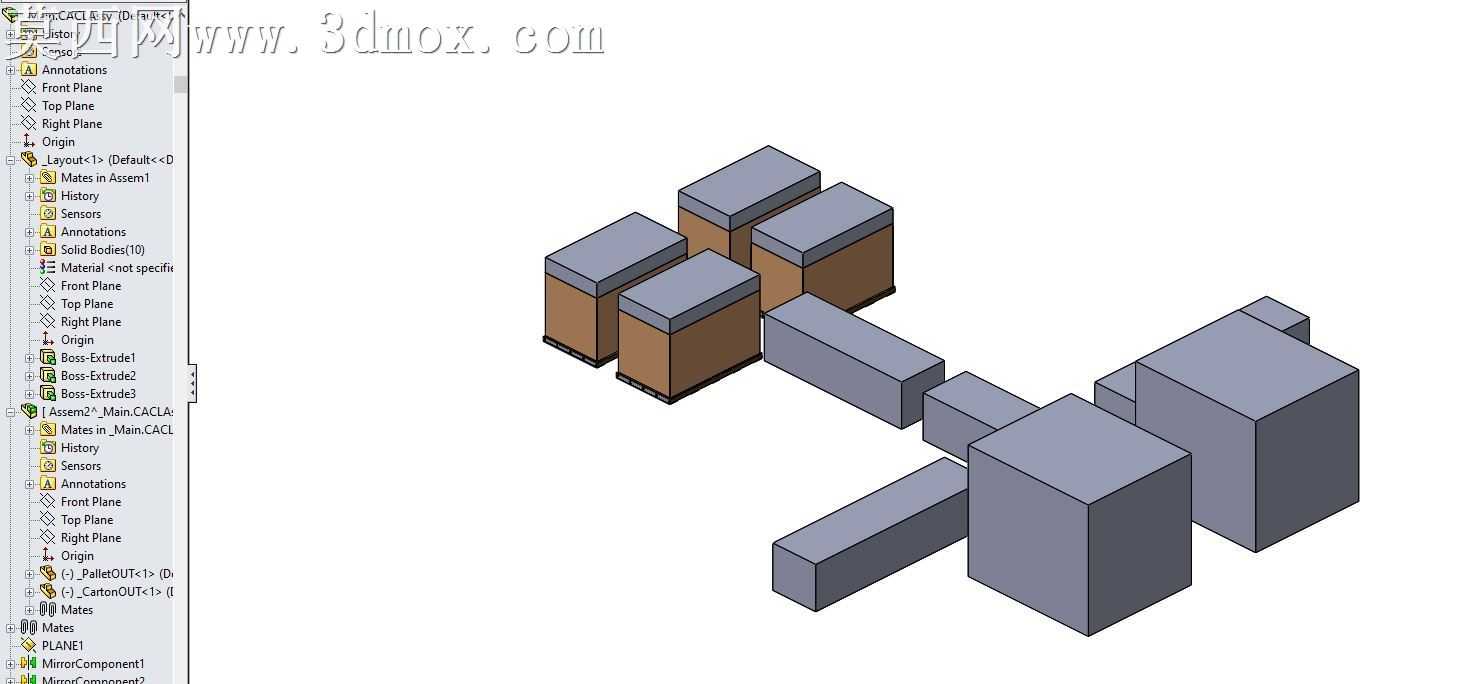

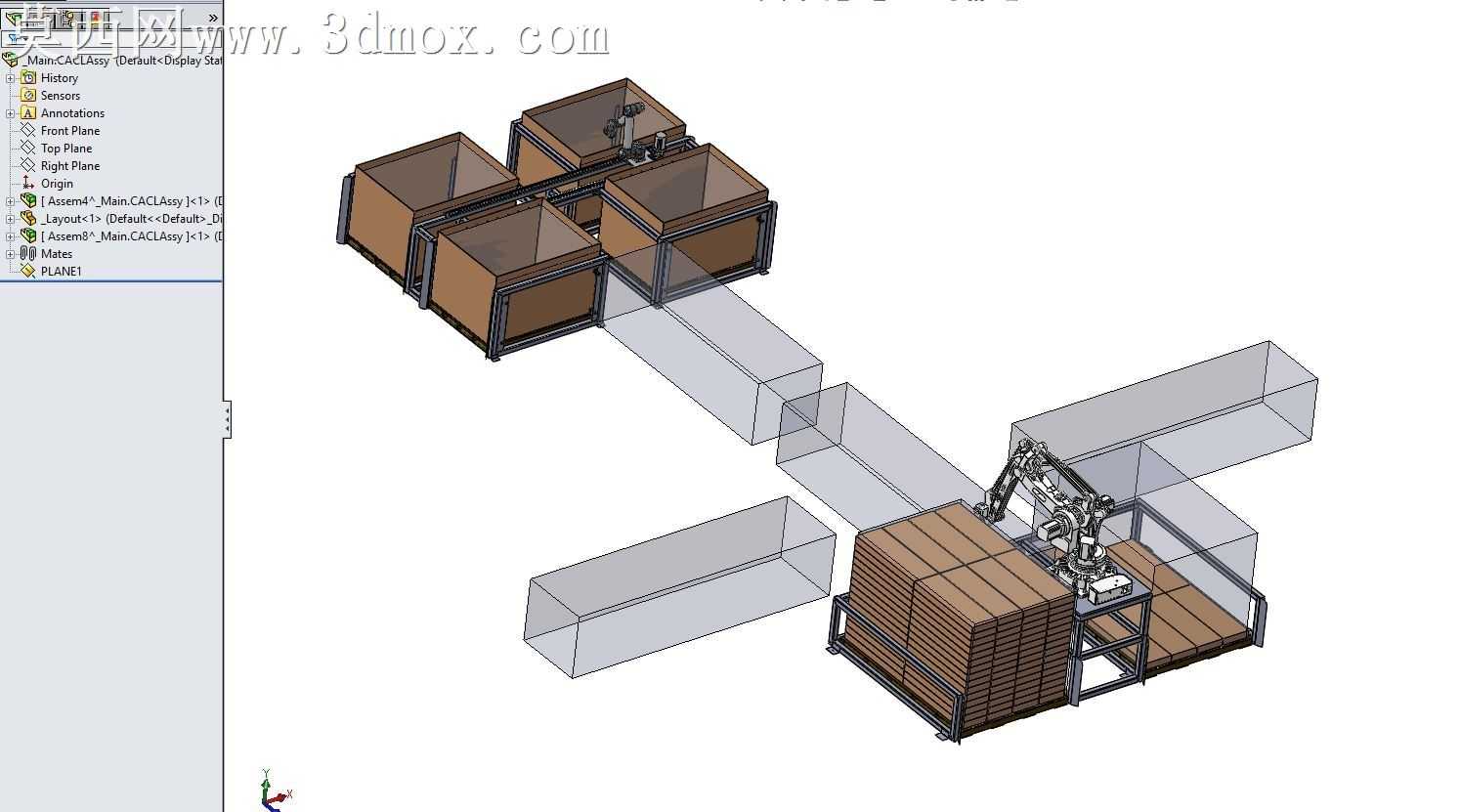

本方案为产品包装与装箱自动化生产线的概念阶段三维设计成果，当前完成度约占整机方案的20%，通过三维建模软件完成整体布局搭建与核心工位的概念构型，完整呈现了产线从物料承接、装箱作业到码垛输出的初步流程逻辑。建模过程中首先完成整体空间布局的框架搭建，依据产线作业流向排布各功能工位的位置，预留出物料输送、设备运维、机械臂作业的安全空间，确保各工位间的作业节拍能够初步匹配。模型中针对待装箱产品的料箱工位，采用框架式支撑结构搭配实体料仓的建模方式，料仓部分赋予棕色哑光材质模拟实体仓储料箱的视觉效果，框架部分采用金属质感材质还原工业型材搭建的支撑结构，清晰区分功能部件与结构支撑部件。码垛工位处的机械臂采用高精度关节建模，还原工业机械手的多轴转动结构，搭配旁侧的栈板堆叠区域，栈板上的待码垛纸箱采用规整的阵列排布建模，赋予瓦楞纸质感的浅棕色材质，还原纸箱包装的视觉特征，同时通过透明线框材质建模展示产线延伸的输送通道，明确后续整机方案的拓展方向。设计过程中遵循自动化产线的作业逻辑，先梳理产品从上线、装箱、封箱到码垛的全流程节点，再对应排布各功能工位的位置，当前概念模型重点验证工位排布的合理性、机械臂作业半径的覆盖范围、物料流转的路径通畅性，为后续整机的详细设计提供布局依据。渲染阶段采用等轴测视角展示整体布局，通过不同材质的区分让各功能模块一目了然，透明线框的延伸段既明确了产线的拓展方向，也不会干扰当前已完成工位的结构展示，整体模型结构清晰，能够直观传递该自动化包装装箱产线的核心设计思路与布局逻辑，为后续的详细结构设计、节拍仿真、部件选型提供可靠的三维概念基础。
