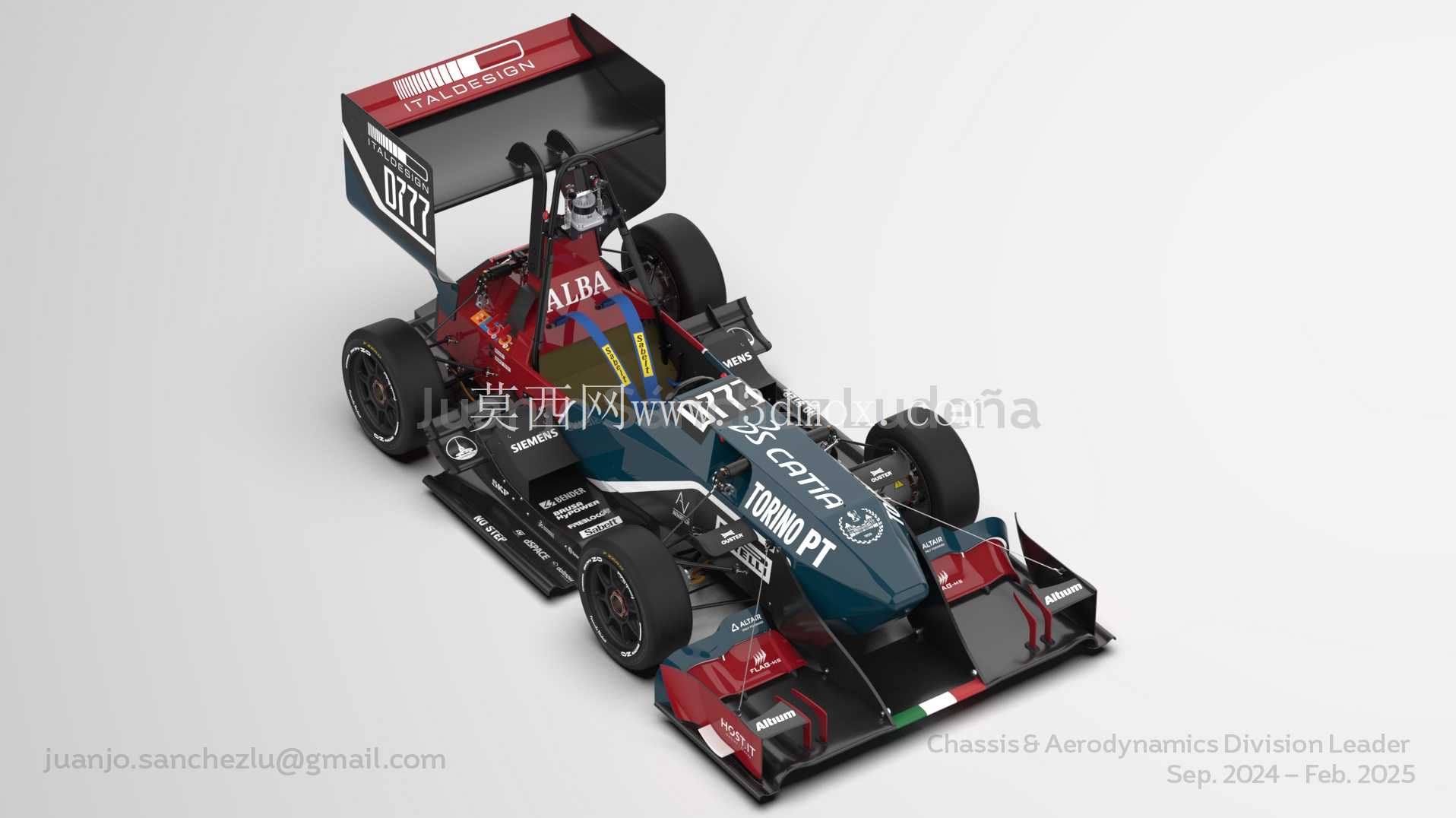

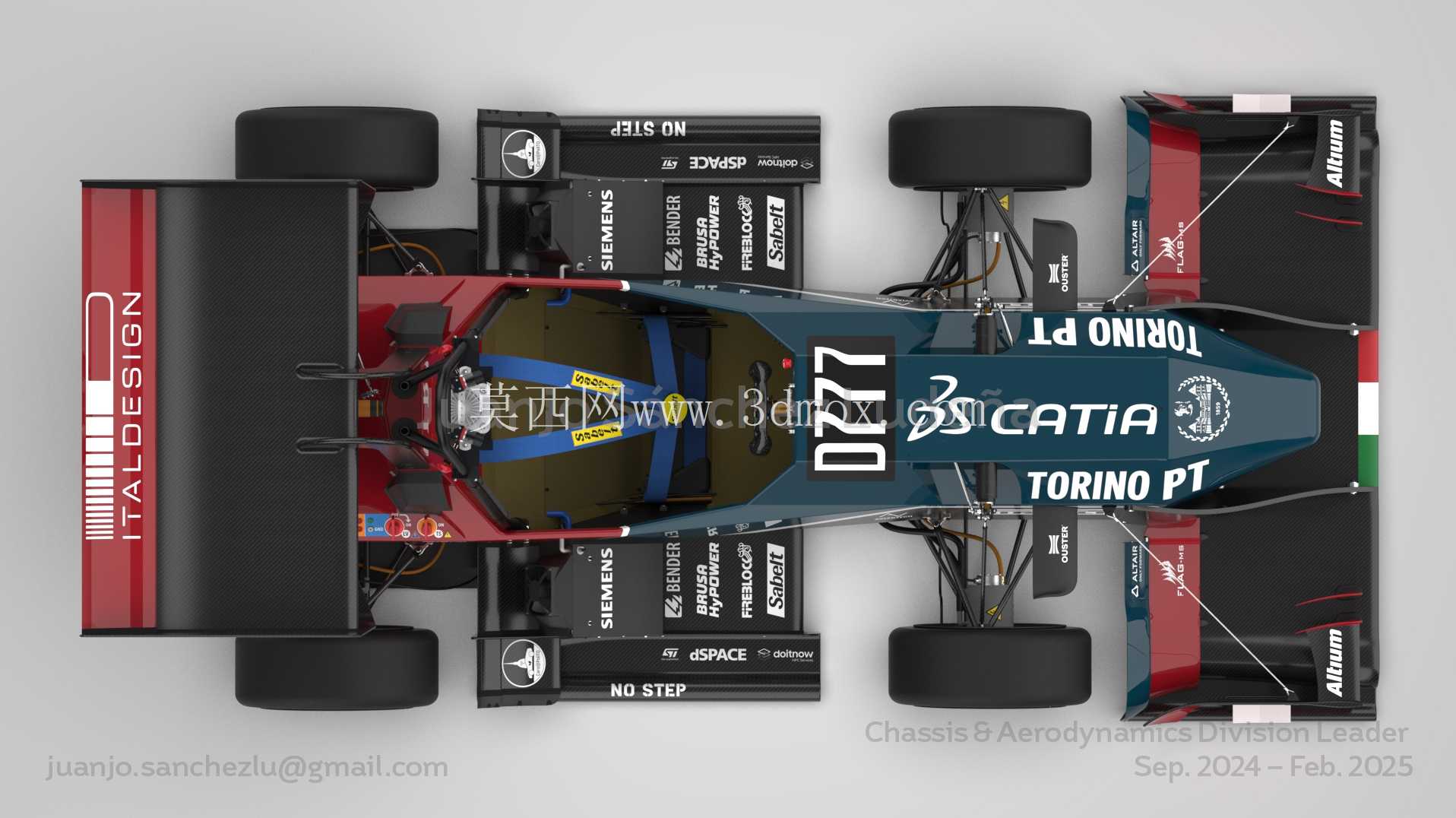

大学生方程式赛车全新空气动力学套件设计

这套空气动力学套件针对大学生方程式自动驾驶赛事场景开发，核心作用是在赛车高速行驶过程中梳理整车气流路径，在可控阻力增量范围内最大化下压力输出，提升轮胎抓地极限，同时优化动力系统冷却气流的导入效率，避免核心部件在持续高负荷工况下出现热衰减。从实际赛事应用来看，这类套件直接决定了赛车在直线加速、高速过弯、连续变向等工况下的动态稳定性，尤其是自动驾驶场景下，车辆的行驶轨迹控制精度高度依赖空气动力学带来的稳定下压力输出，避免因气流扰动导致的车身姿态突变影响传感器感知与决策执行。

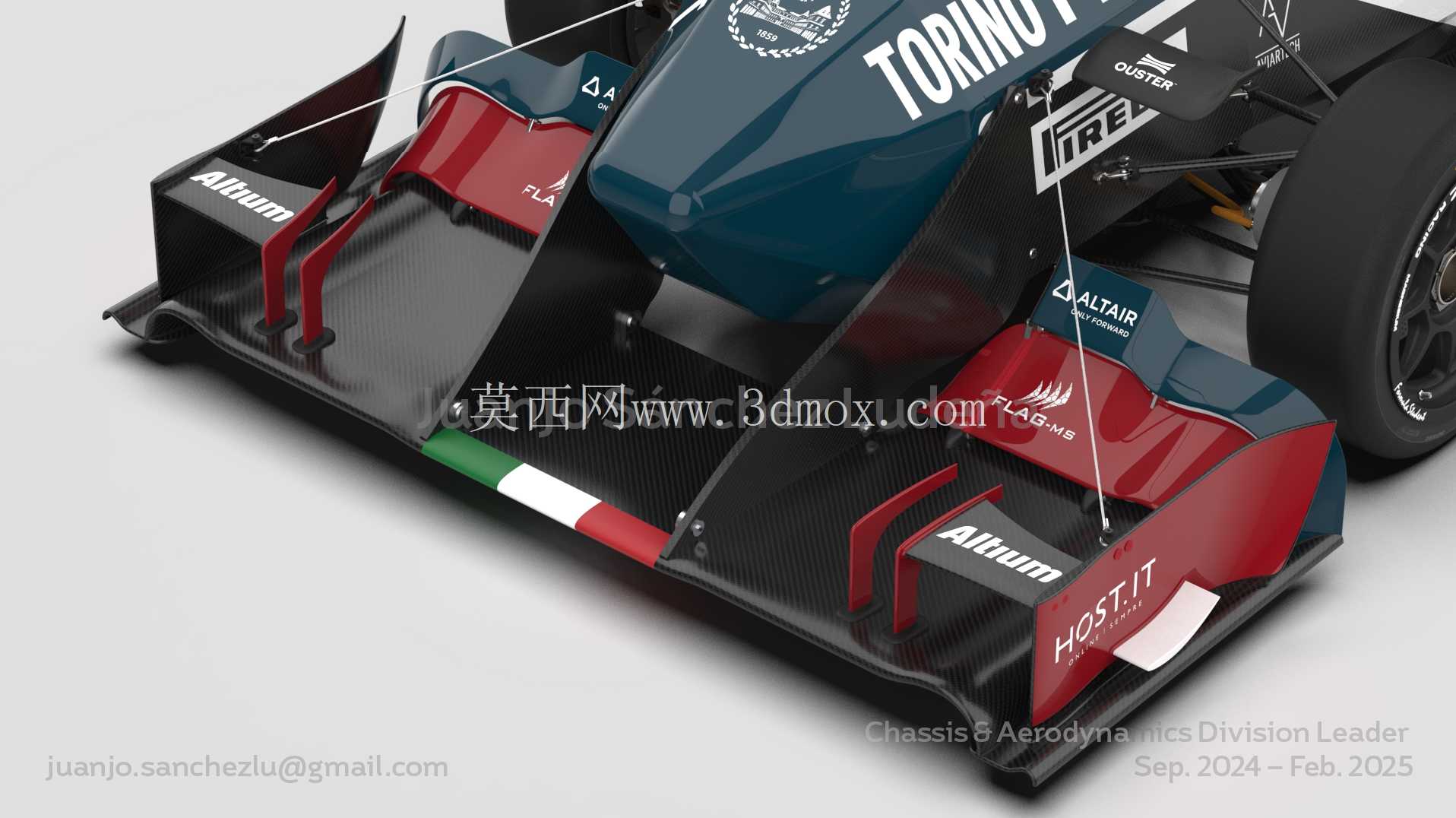

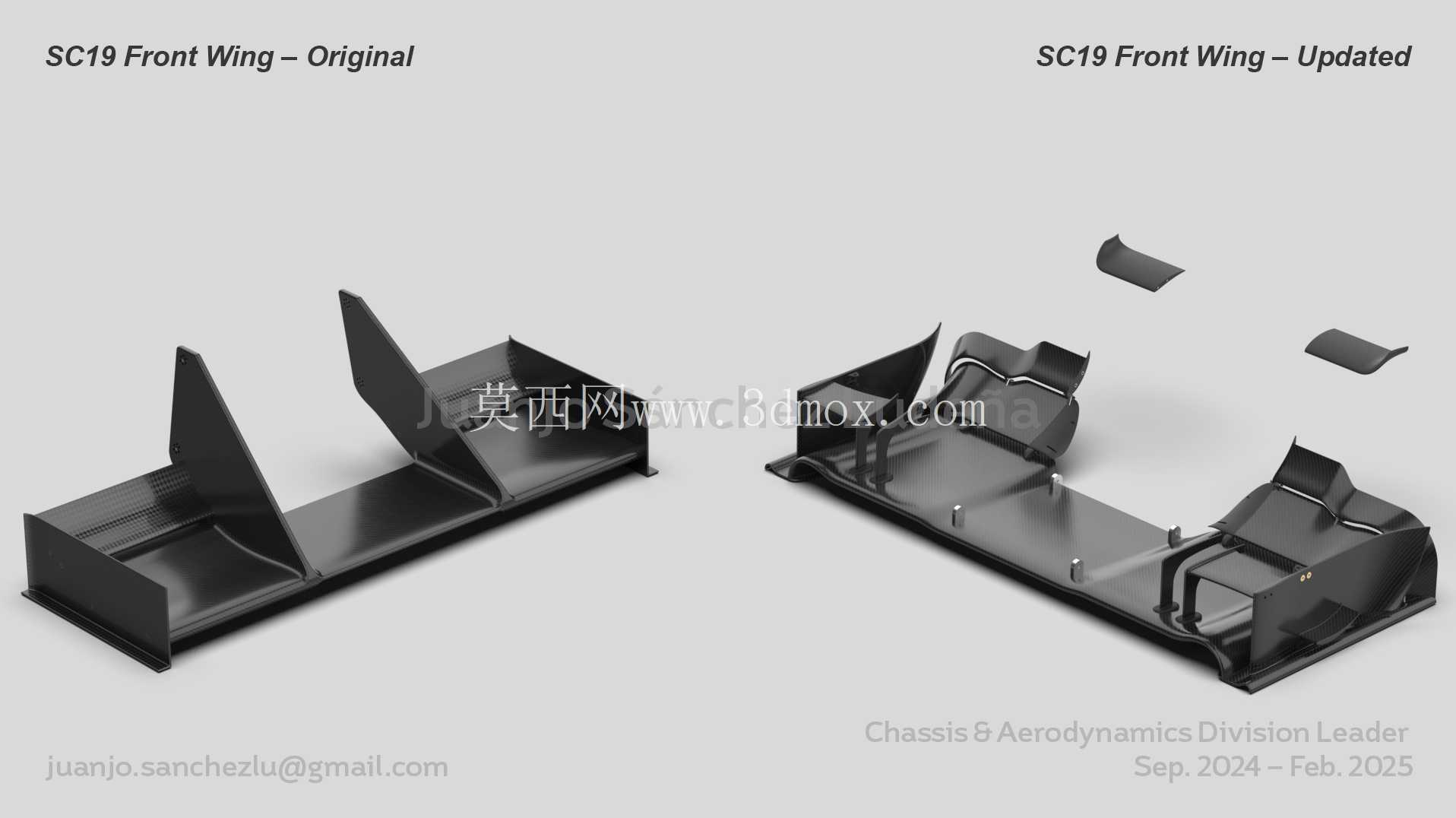

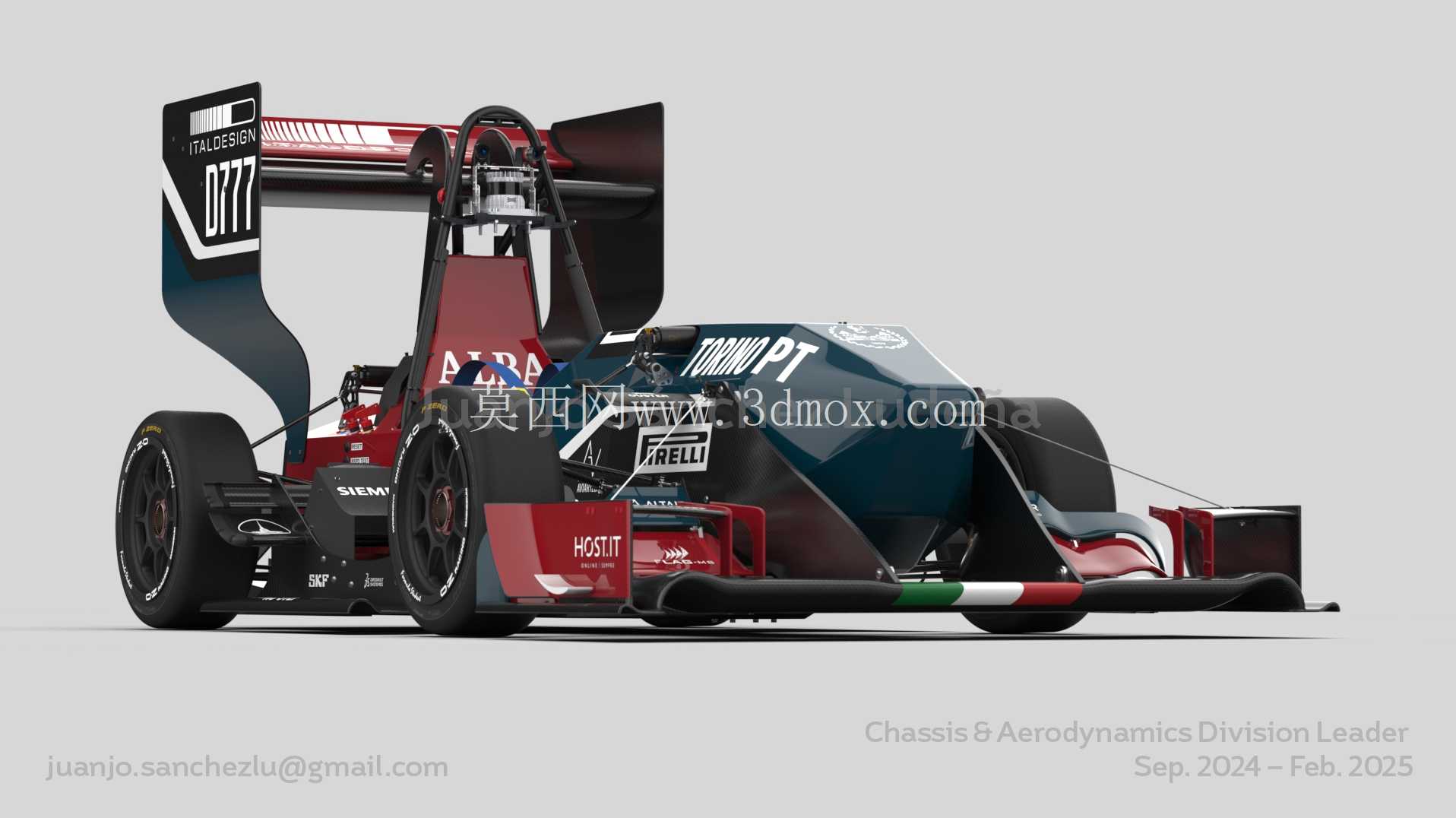

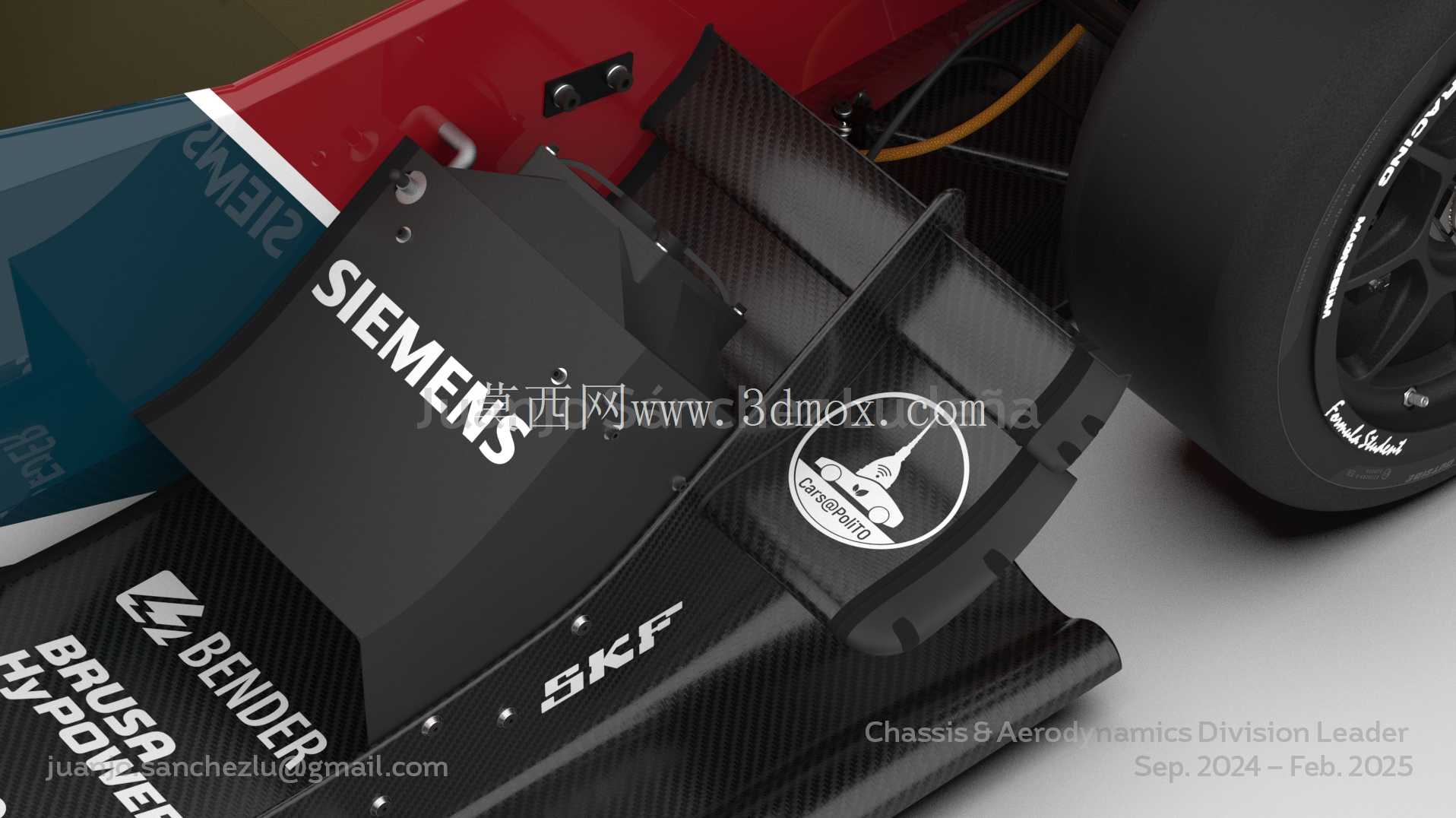

设计过程中首先对原有整车CAD模型进行了几何重构，梳理了所有零件的拓扑关系，修正了前期模型中存在的曲面间隙、几何干涉问题，为后续空气动力学面的开发提供了精准的基准。前翼部分采用多元素布局，重新设计了翼片的剖面曲率与安装角度，在增加可用平面面积的同时优化了地面效应下的环流结构，端板与底板的几何轮廓经过多轮迭代调整，能够更好地疏导车轮周边的乱流，引导气流有序流向底盘与侧箱区域，减少车轮尾流对后续气流路径的干扰。前翼中央区域的几何造型做了简洁化处理，减少对冷却进气口的气流干扰，同时控制前翼产生的上洗气流，稳定轮胎尾流区域的流场，改善流向侧箱与尾翼的下游气流品质，前翼上还集成了额外的3D打印状导流结构，进一步梳理前轮内侧的气流路径。

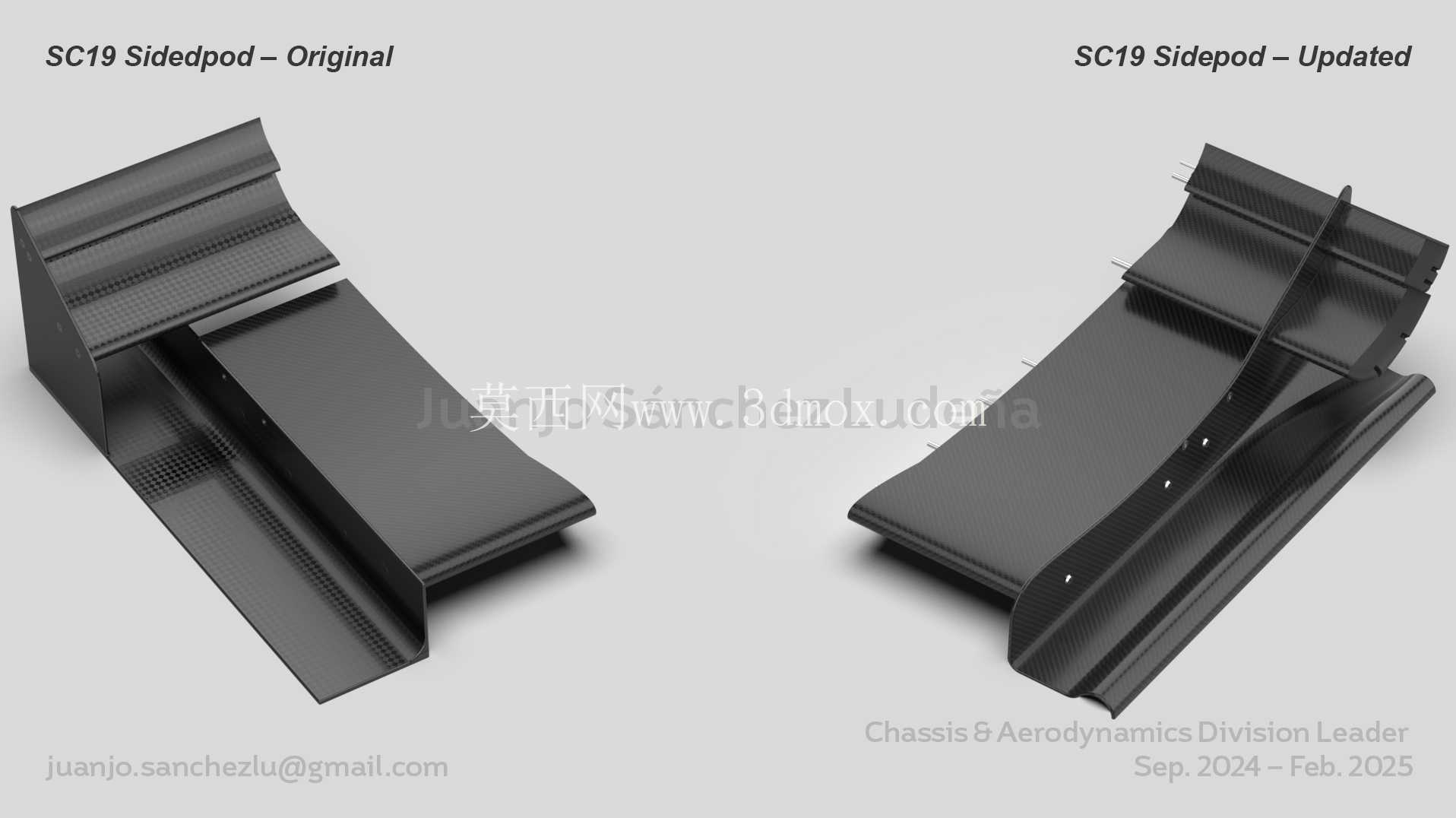

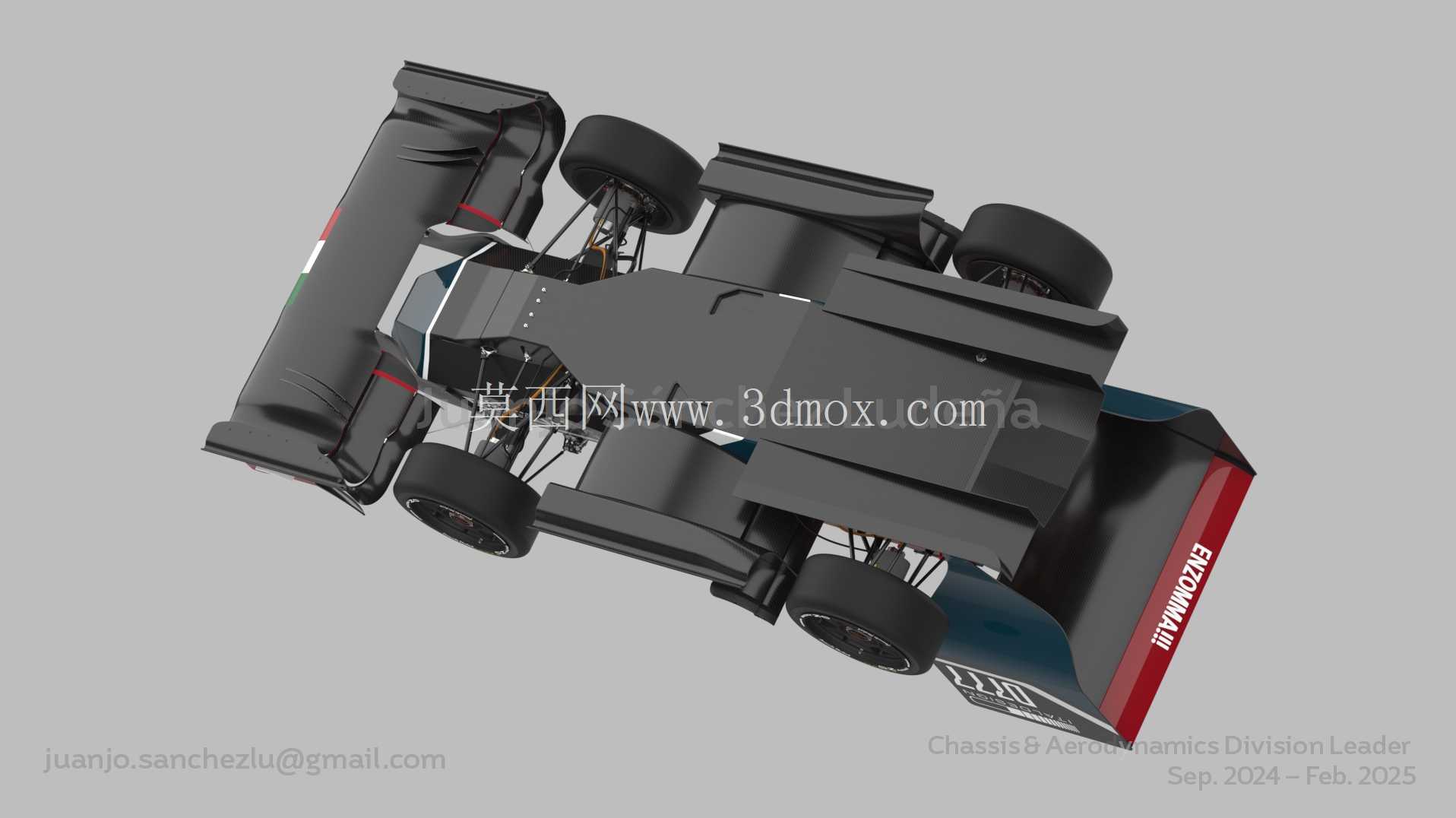

侧箱部分保留了原始设计的整体外形轮廓，但对后缘与端板结构做了针对性调整，加强底板边缘的涡流密封效果，减少流入扩散器入口的横向乱流，提升扩散器的抽气效率。底板区域新增了小型涡流控制装置，能够根据转向角度与车身高度的动态变化调整边界层性能，在偏航工况下形成更稳定的流场结构，降低局部涡流带来的阻力增量。所有翼面的尺寸设计都严格遵循赛事规则的安装边界要求，前翼的整体宽度、突出前轮的距离、离地间隙都控制在规则允许的范围内，侧箱的外轮廓没有超出轮胎外侧的垂直投影面，尾翼的安装高度与后悬长度也符合赛事技术规范，避免出现合规性问题。

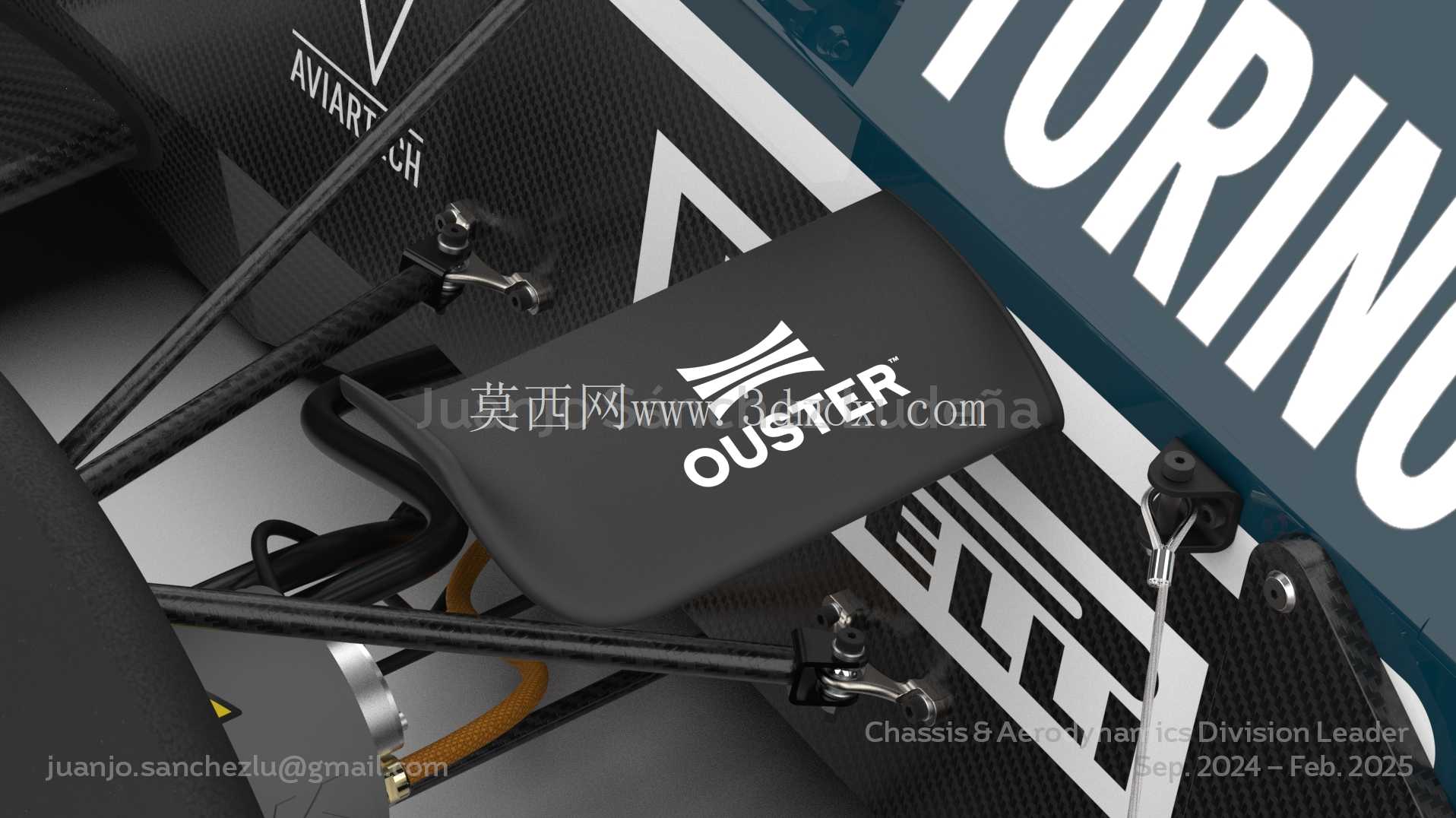

从功能特性来看，这套套件能够在阻力损失可控的前提下显著增加前轴下压力，平衡前后轴的空气动力学载荷分配，解决原有设计中前轴抓地力不足导致的转向推头问题，同时提升高速行驶下的车身稳定性。开发过程中结合了参数化曲面建模、迭代CFD仿真分析，对不同车速、不同转向角度、不同车身俯仰姿态下的流场状态做了全面评估，重点关注局部压力分布、翼板载荷、流向底板的整体流动状况，同时对内部结构布局、连接策略、复合材料铺层顺序等因素做了初步的有限元分析，验证结构刚度、载荷传递路径与可制造性，确保套件在承受高速气流载荷、路面振动冲击时不会出现结构变形或损坏。

实际装车时，套件的安装点完全匹配原有底盘的安装孔位，不需要对底盘主体结构做额外修改，前翼通过支架固定在前悬架的安装基座上，侧箱通过快拆结构与底盘侧梁连接，尾翼支架直接固定在后副车架上，所有连接位置都做了定位基准设计，保证装配精度，避免因安装偏差导致的气流不对称问题。套件的各部分翼片都采用模块化设计，单个翼片损坏时可以单独更换，不需要整体替换整个组件，降低赛事过程中的维护成本与更换时间，同时可以根据不同赛道的特性快速调整翼片角度，适配高速赛道或多弯赛道的不同空气动力学需求。
