汽车电子油门踏板结构设计方案

　　该油门踏板结构主要面向乘用车辆、轻型商用车辆的驾驶舱操控系统配套，也可适配工程作业车辆、特种改装车辆的操控端改造，核心作用是将驾驶员脚部的踩踏动作转化为可被整车电控单元识别的位移信号，替代传统拉索式油门的机械传动路径，直接参与发动机喷油量、动力输出扭矩的动态调控，是整车线控驾驶体系里最基础的人机交互执行部件。

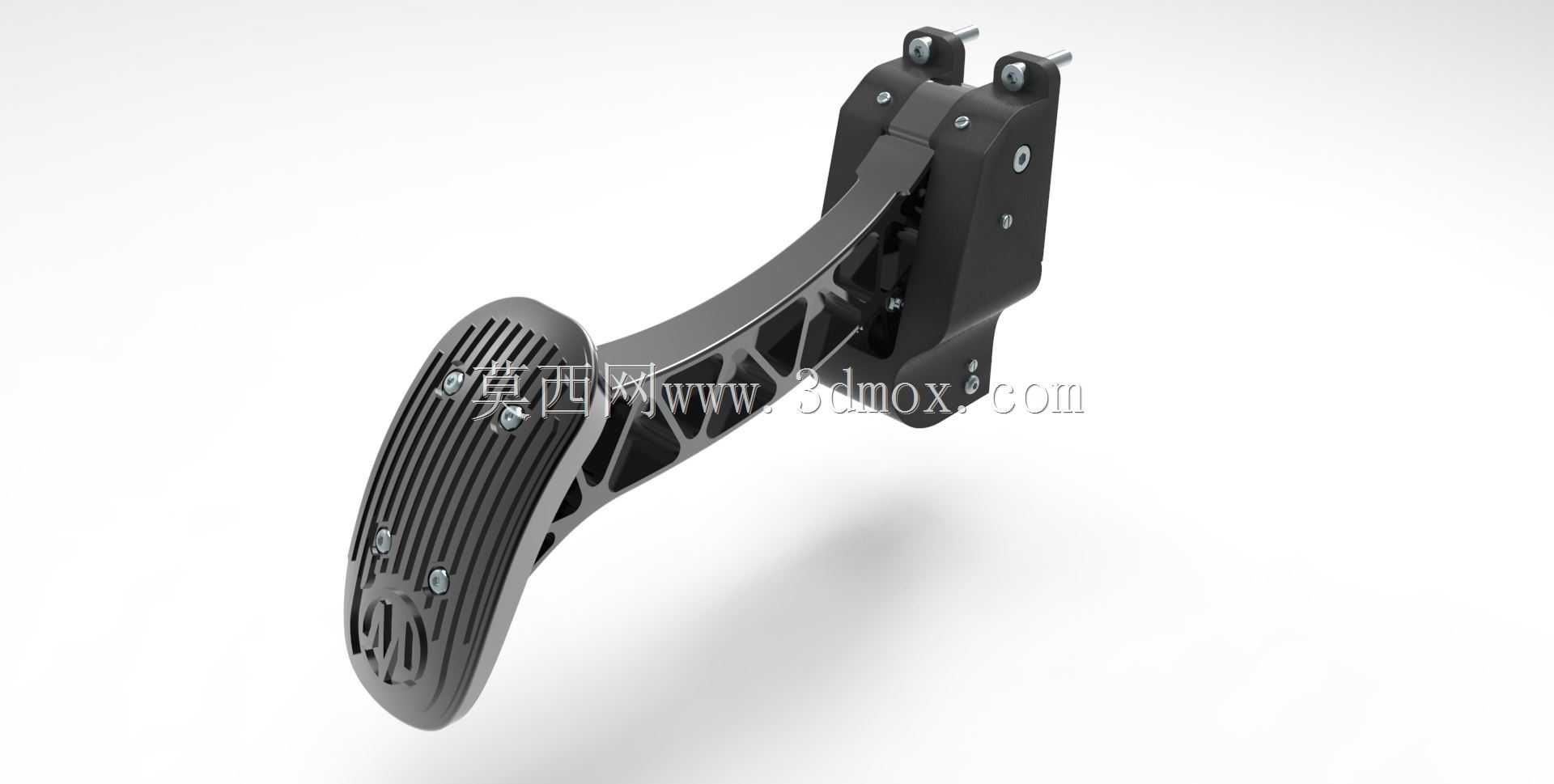

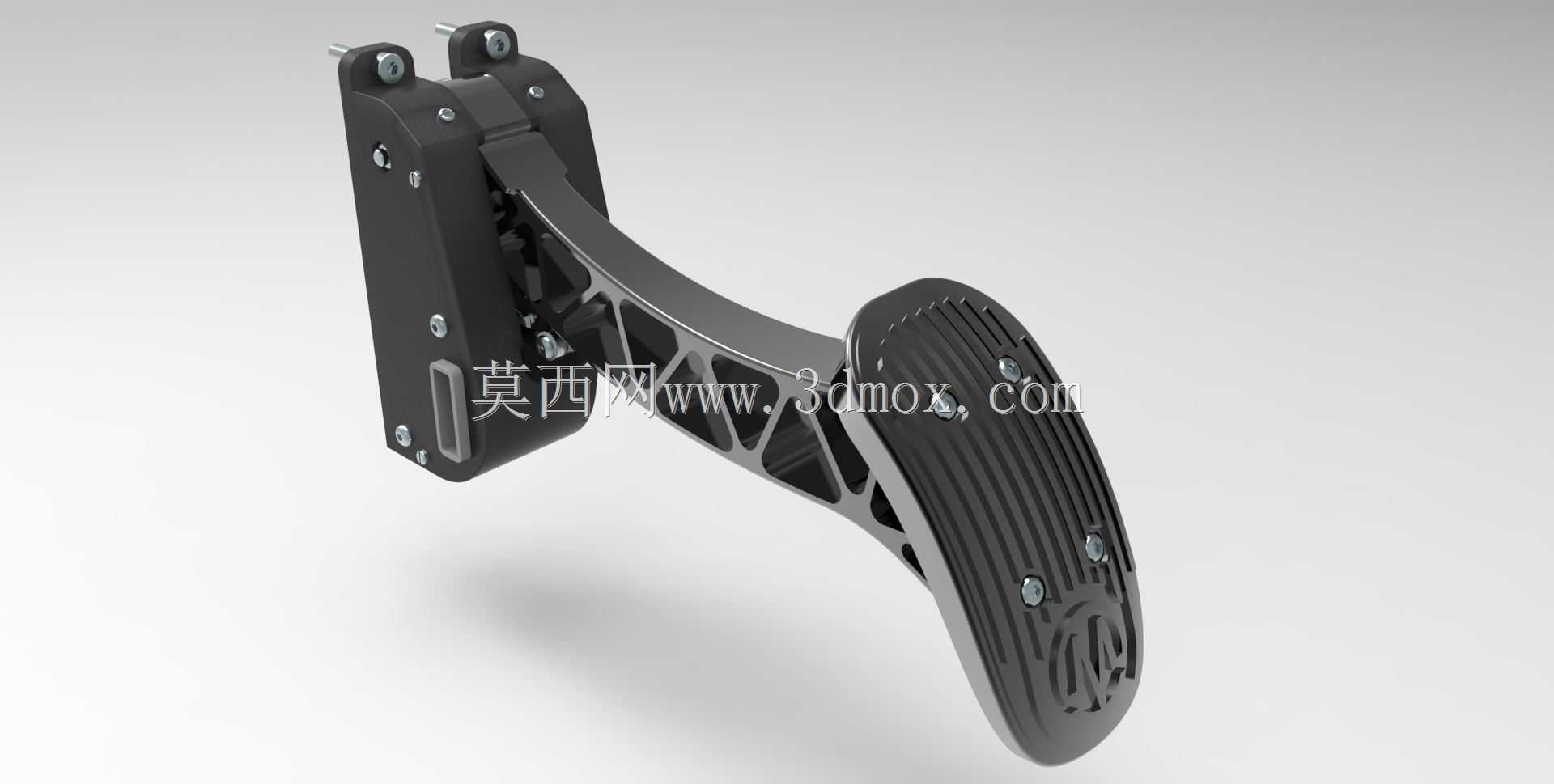

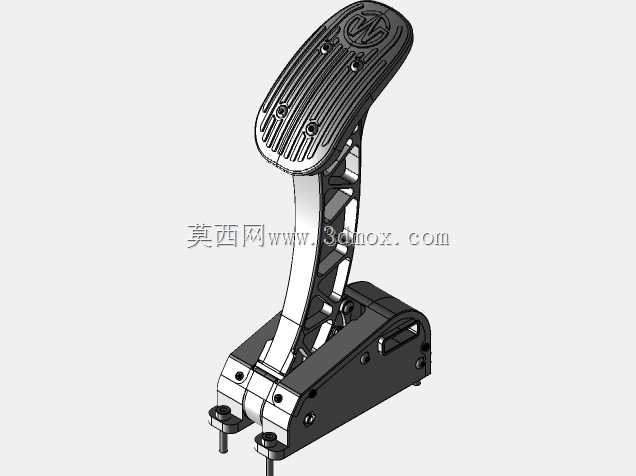

　　从实际装车的边界约束来看，这类踏板组件采用集成式安装座设计，安装面预留的固定孔位可直接匹配驾驶舱前围钣金的预装点位，不需要额外设计转接支架；整体外轮廓在未踩踏状态下，踏板面与安装基座形成符合人机工程学的倾斜角度，适配多数车型驾驶舱脚部空间的预留尺寸，不会和周边的制动踏板、歇脚板、内饰护板产生运动干涉。踩踏行程的起始与终止位置都设置了硬限位结构，基座内部的限位凸台可直接承接踏板臂的最大摆角冲击力，避免超行程踩踏损坏内部传感元件。

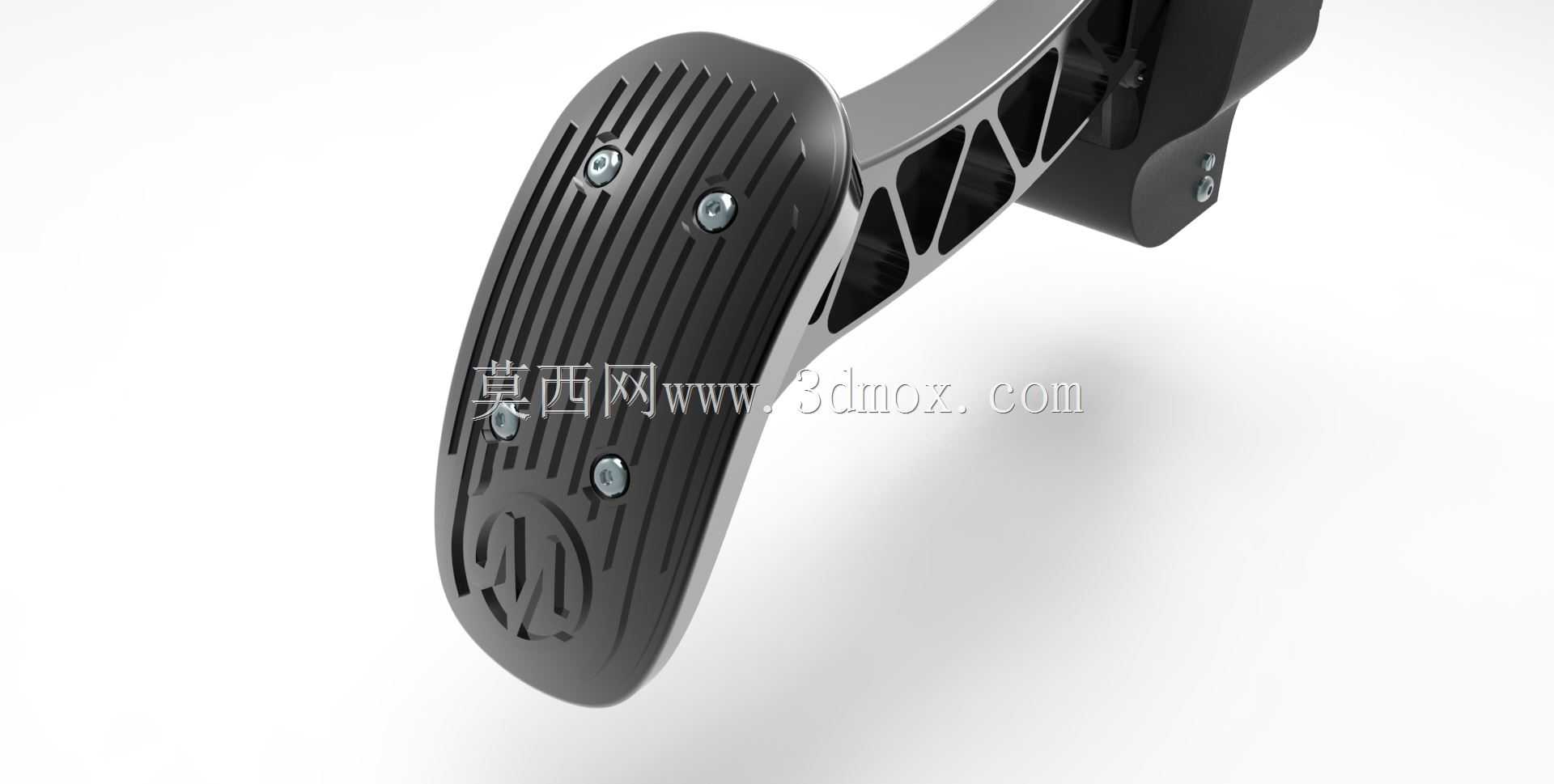

　　结构设计上优先兼顾了刚性与轻量化需求，踏板臂采用镂空筋格布局，在不增加整体壁厚的前提下，通过纵横交错的加强筋提升抗扭、抗弯性能，长期反复踩踏不会出现臂体形变、踏板面晃动的问题；踏板踩踏面设置了纵向防滑凸筋与嵌入式固定点位，表面的凹凸纹理可增大鞋底与踏板面的摩擦力，雨天鞋底带水、冬季穿戴厚底鞋时也不会出现打滑滑脱的情况。安装基座为封闭式盒体结构，可将内部的传感模块、转动转轴、复位弹性元件完全容纳在内，既能够阻挡驾驶舱内的灰尘、滴落的水渍侵入核心运动副，也可以避免内饰装配、售后检修过程中异物卡入踏板转动间隙。

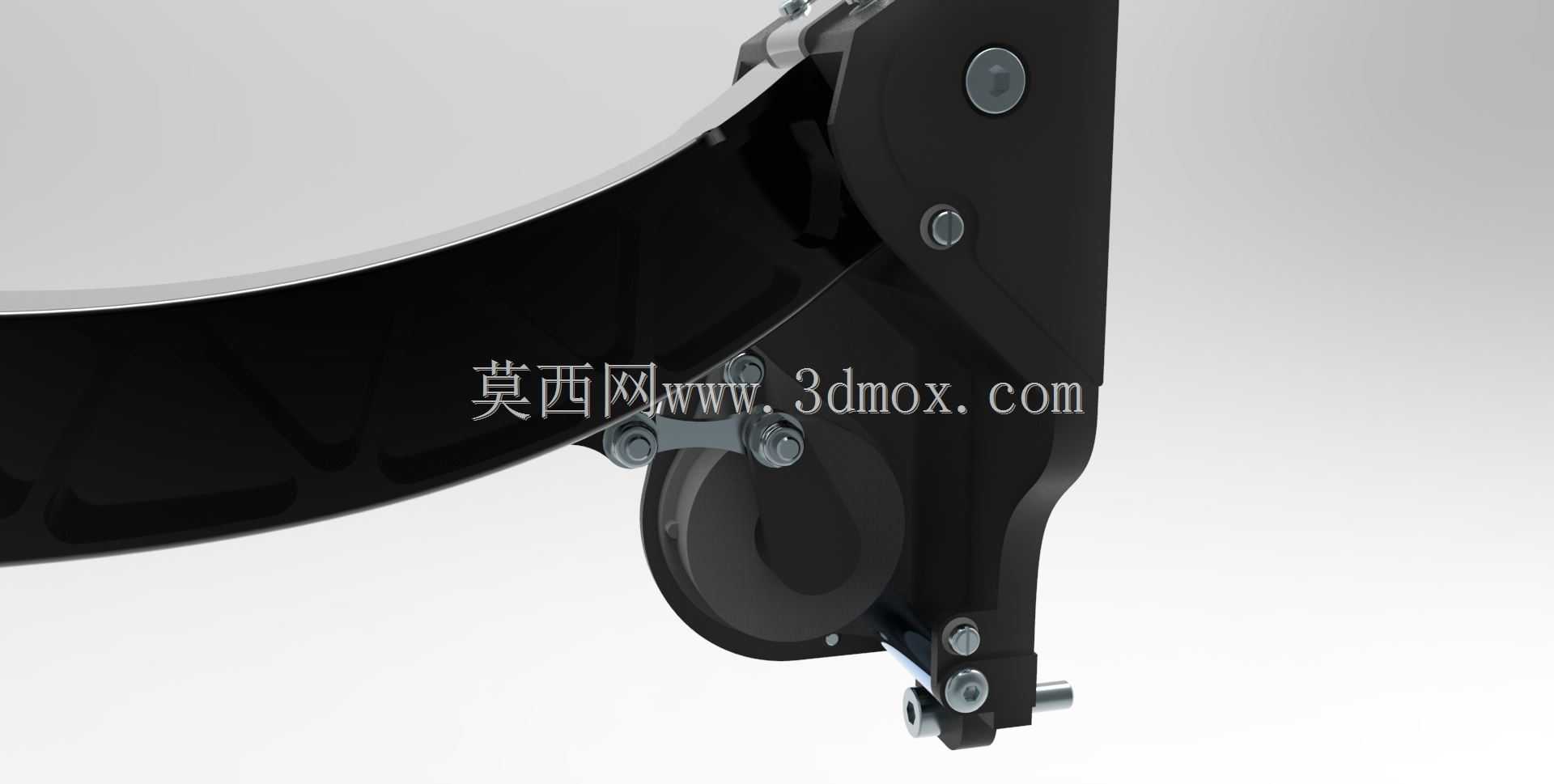

　　功能实现层面，该结构将角度传感元件直接集成在踏板臂的转轴端，踩踏过程中踏板臂绕转轴转动，传感器实时采集转角变化量并转化为线性电信号输出，信号输出曲线可根据整车调校需求匹配不同的动力响应特性，前段行程对应平缓的动力输出，适合城市拥堵路况跟车，后段行程信号增益提升，可满足急加速的动力请求。转轴位置搭配自润滑轴套，不需要定期加注润滑脂，长期使用转动阻尼依旧保持均匀，不会出现卡滞、异响问题；复位组件采用双弹簧冗余设计，即便其中一根弹簧出现疲劳失效，另一根也可保证踏板在失去踩踏力后完全回位，避免出现油门卡滞的安全隐患。

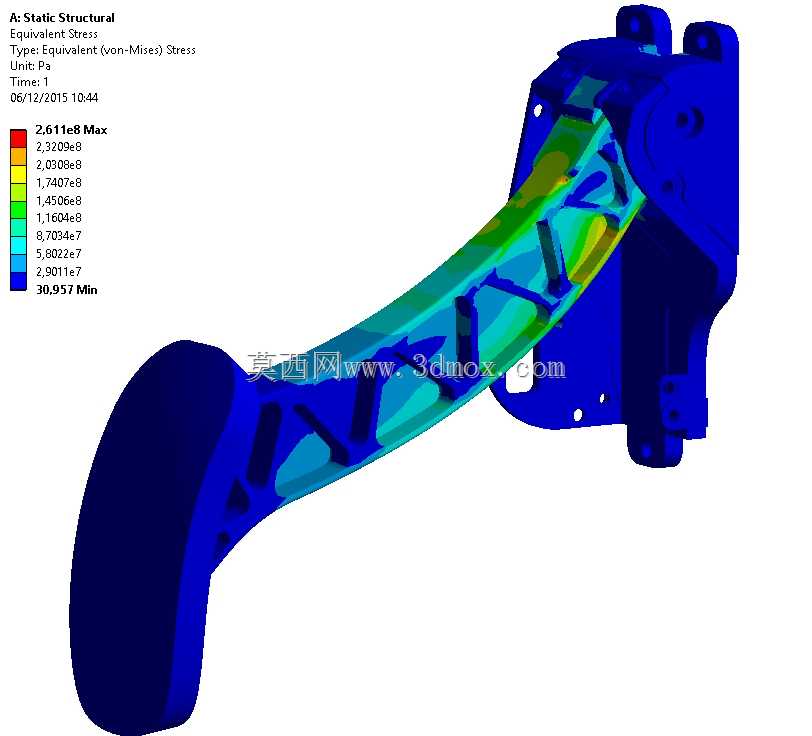

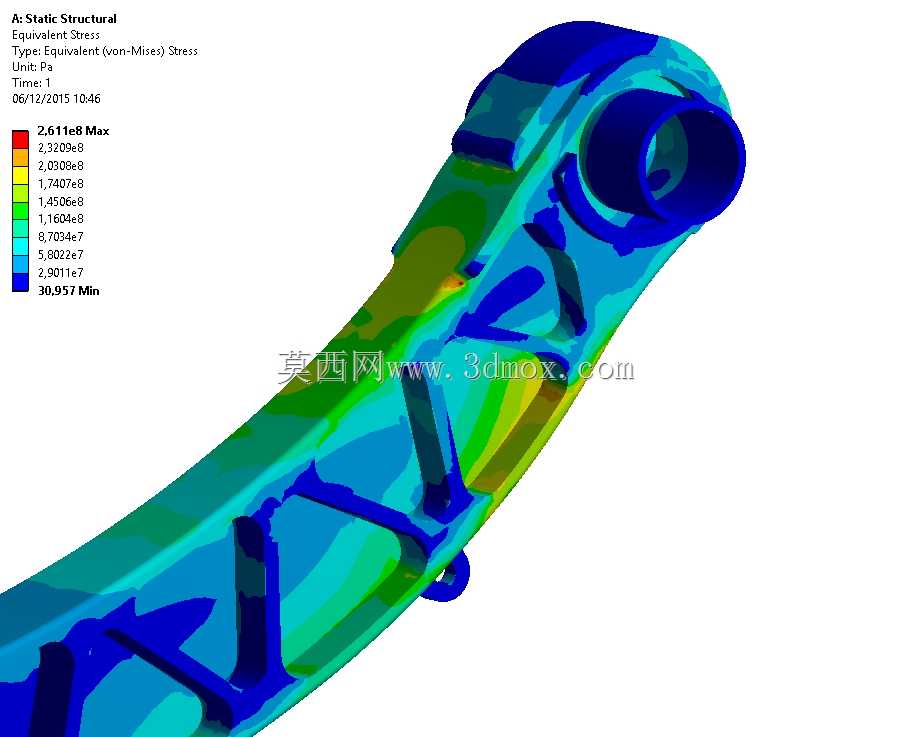

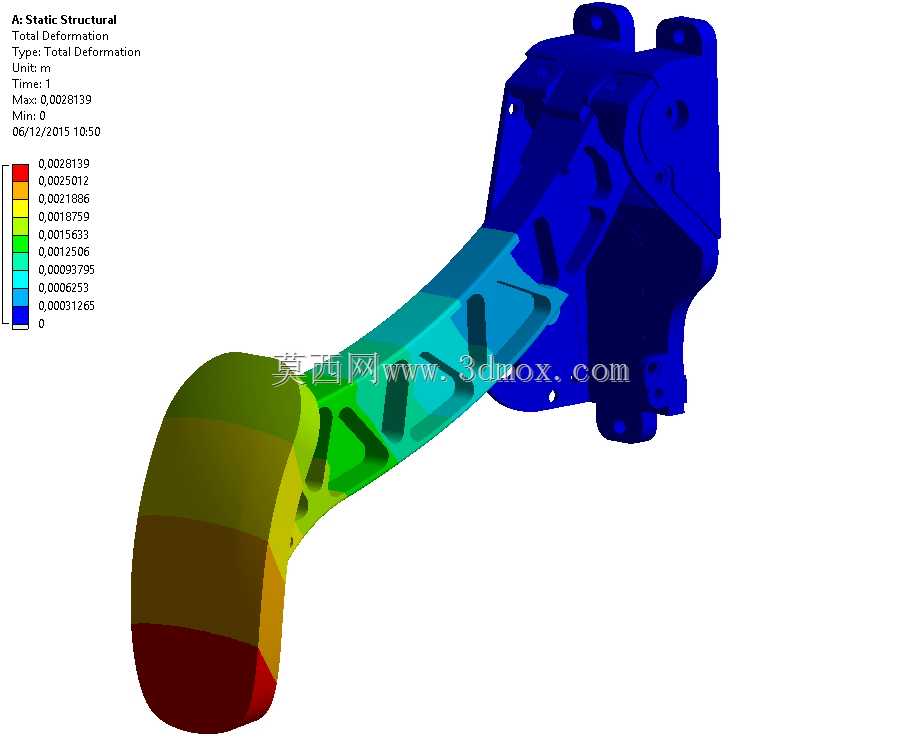

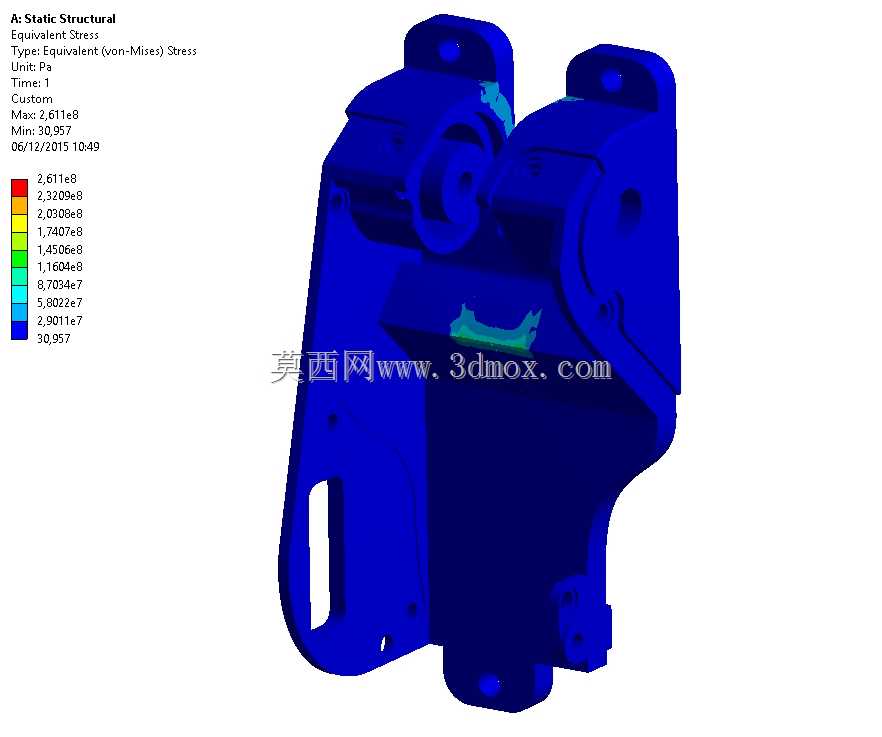

　　设计过程中同步完成了多维度的工程校验：针对踏板臂、安装基座的受力工况开展有限元分析，模拟极限踩踏、偏载踩踏、长期循环疲劳等工况下的应力分布，调整筋条厚度与过渡圆角，规避应力集中导致的断裂风险；对整个踏板的运动包络进行干涉检查，确认在全行程摆动范围内，臂体、传感器线束都不会和周边部件发生剐蹭；同时结合整车装配流程，将安装方向、紧固件规格都做了标准化适配，总装车间可直接采用电动工具完成固定，不需要特殊工装辅助。

　　这类集成化踏板结构相比传统分体式油门组件，省去了拉索布置、穿舱固定、行程调校等多个装配环节，部件数量更少，故障点相应缩减，既能够满足整车厂的量产装配节拍，也可降低售后维保的更换难度，替换时只需断开线束接头、拧下固定螺栓即可完成拆装，不需要拆解驾驶舱内部其他饰件。
