F1赛事后轮轮辋轮毂结构设计

　　在场地竞速类赛车的行走系统设计中，后轮轮辋是直接承接动力输出、轮胎载荷与赛道交变冲击的核心承载部件，其结构合理性直接决定赛车在高速过弯、急加速、重制动工况下的行驶稳定性与轮胎工作效率。不同于民用车辆的轮辋设计，F1后轮轮辋需要在极端轻量化要求与极高结构强度之间找到精准平衡，同时还要匹配赛事指定的轮胎规格、制动系统安装边界以及轮毂单元的装配公差。

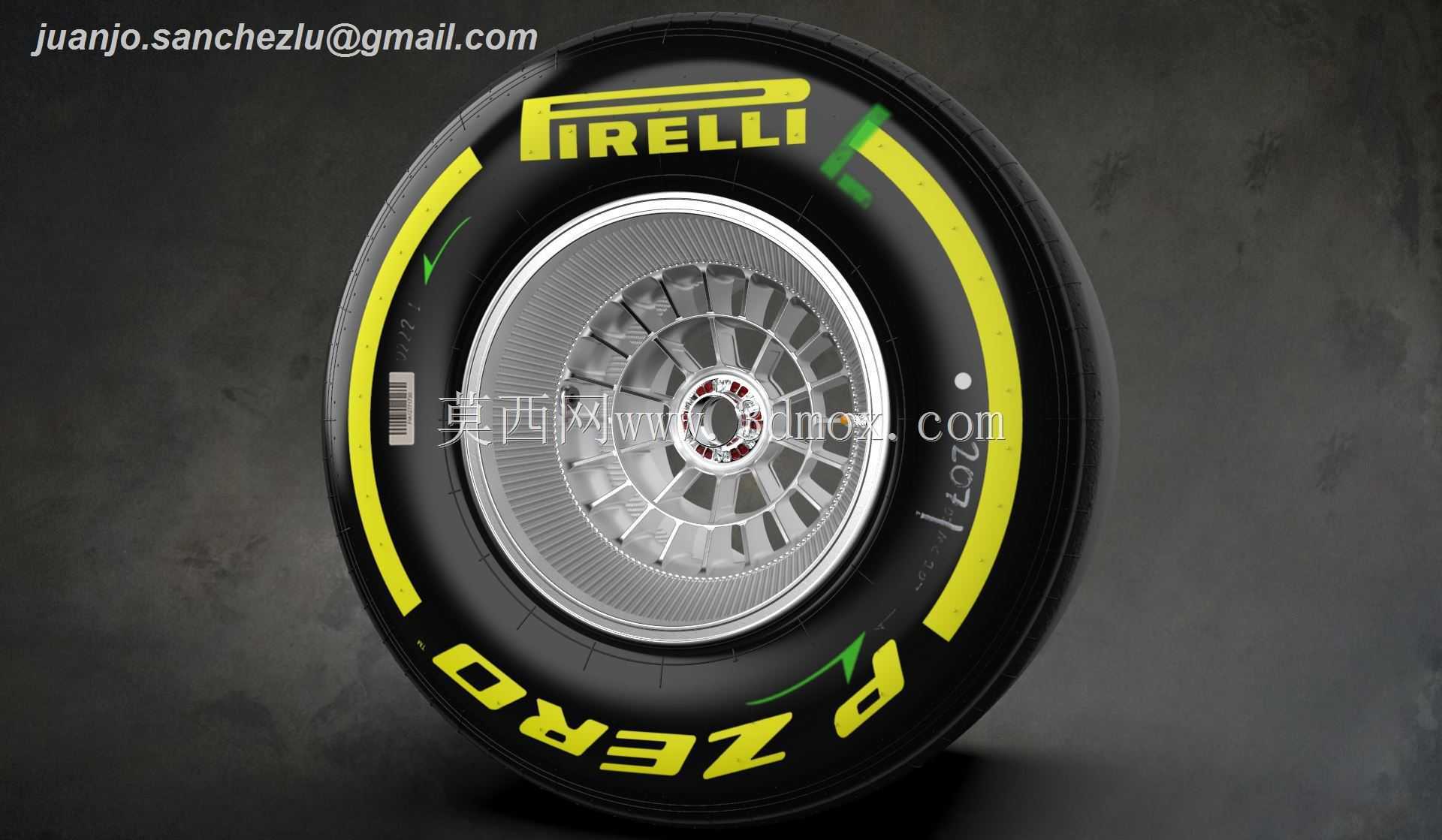

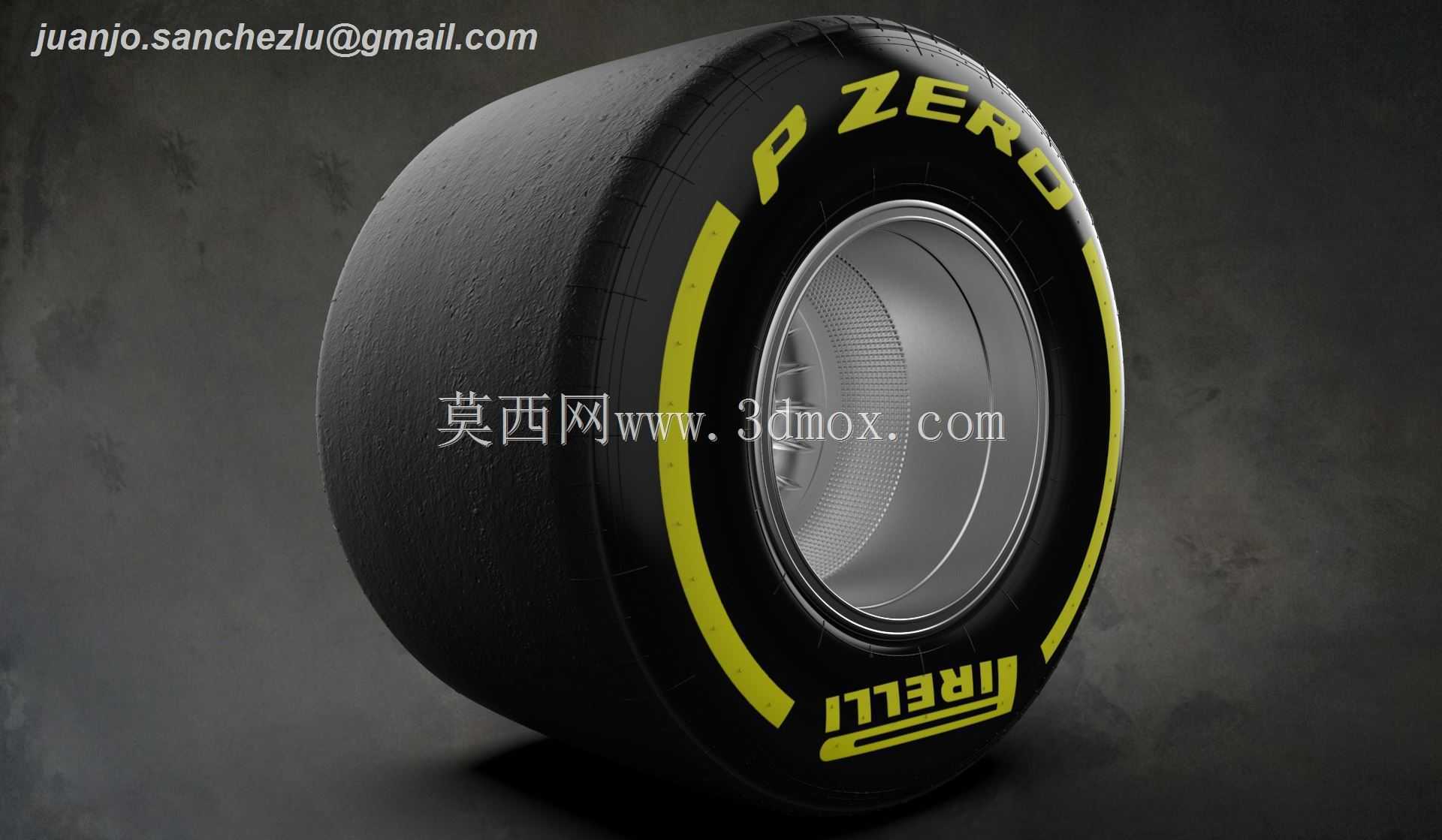

　　从实际赛道应用场景来看，后轮作为F1赛车的主要动力输出端，在起步瞬间需要传递超过800马力的扭矩输出，在高速过弯时侧向加速度可达5G以上，重制动工况下还要承受制动系统传递的超过千度的热辐射与制动力矩，这就要求轮辋的辐条结构、轮缘厚度、安装法兰位置都要经过多轮载荷仿真迭代。设计过程中首先要确定轮辋的名义直径与胎圈座尺寸，严格匹配赛事指定的13英寸后轮轮胎的配合公差，胎圈座的角度、表面粗糙度都要控制在极小的公差范围内，避免高速行驶中轮胎脱圈或者出现异常滑移。

　　轮辋的主体材料选用AZ80镁合金，这种材料比常规铝合金拥有更高的比强度，在同等结构强度下重量可降低30%左右，对于降低赛车非簧载质量、提升悬挂响应速度有明显作用。设计时轮辋的中心安装面需要与后轮轮毂轴承单元的定位止口精准配合，螺栓孔的分布圆直径、孔位公差要与轮毂法兰完全匹配，保证安装后轮辋的端面跳动量控制在赛事规则允许的范围内，避免高速行驶时出现车轮动平衡超差引发的振动。

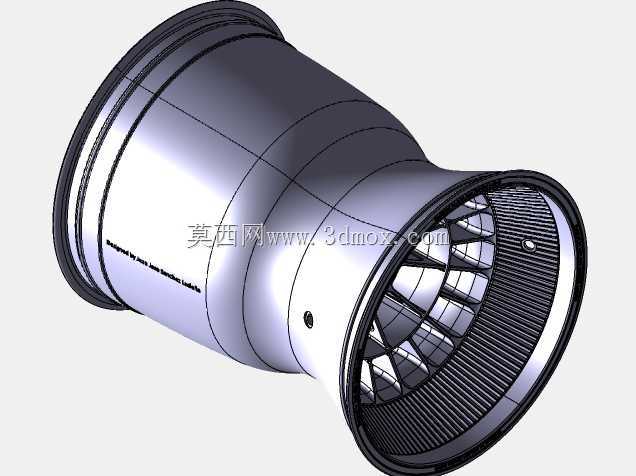

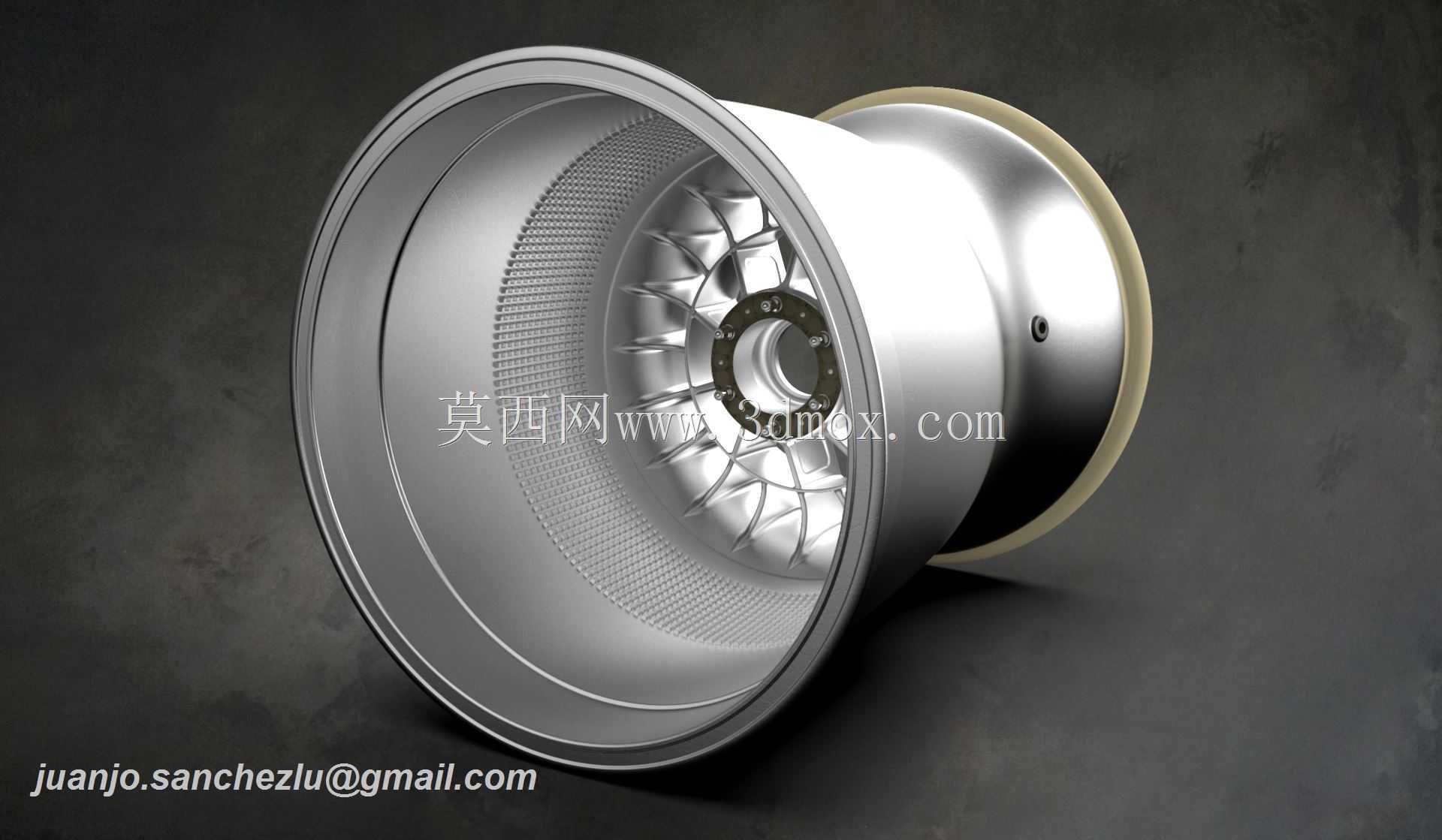

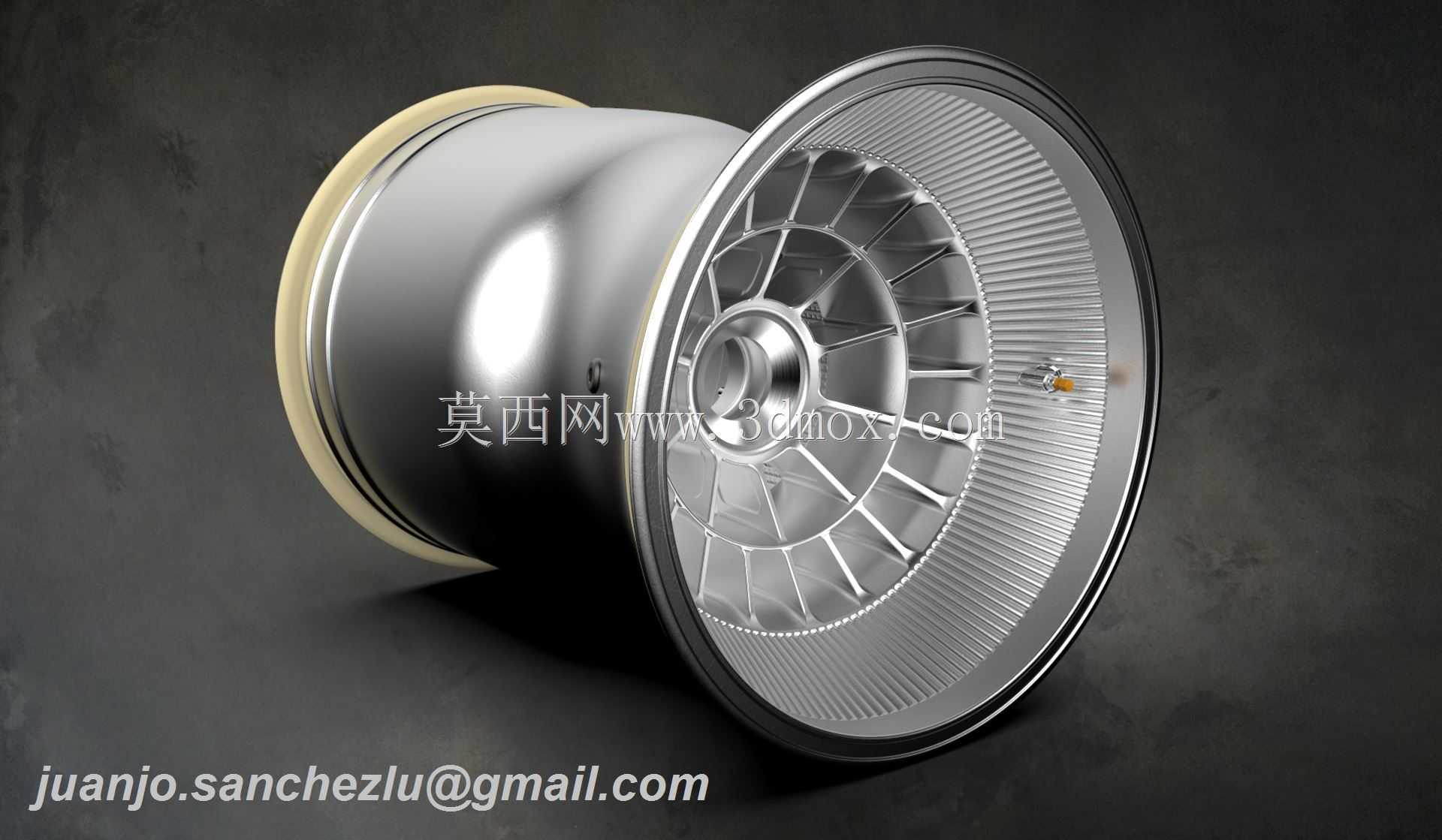

　　辐条的结构设计采用不等厚的渐变截面形式，靠近中心安装法兰的位置辐条厚度更大，用来承接集中的扭矩与冲击载荷，向轮缘延伸的过程中辐条厚度逐步收窄，在保证辐条自身抗弯、抗扭强度的前提下尽可能去除冗余材料。轮辋的轮缘部分采用加强卷边结构，在轮胎受到侧向挤压时能够提供足够的支撑力，避免胎侧出现过度形变影响抓地力，同时轮缘内侧预留了轮胎胎压监测传感器的安装位置，走线槽的设计避开了应力集中区域，防止赛事过程中振动导致的传感器线路磨损。

　　考虑到制动系统的散热需求，轮辋辐条之间的通风开口角度经过专门优化，车辆行驶时气流能够顺着辐条间隙直接吹向制动盘与制动卡钳，带走制动过程中产生的大量热量，避免制动系统出现热衰减。轮辋的中心盖区域设计有快拆结构的配合卡位，能够满足赛事进站换胎时的快速拆装要求，卡位的强度经过反复冲击测试，保证换胎过程中不会出现结构损坏。

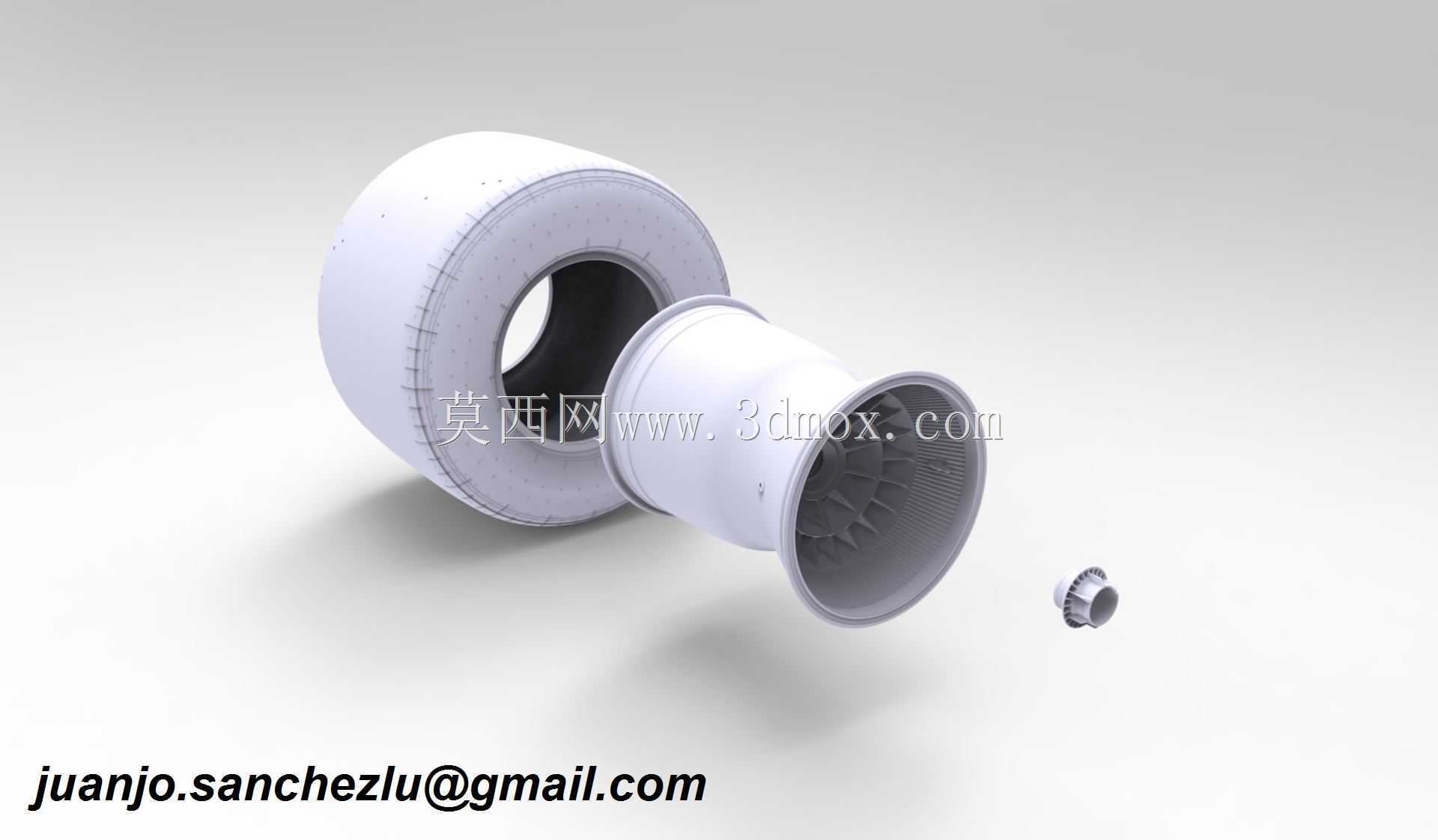

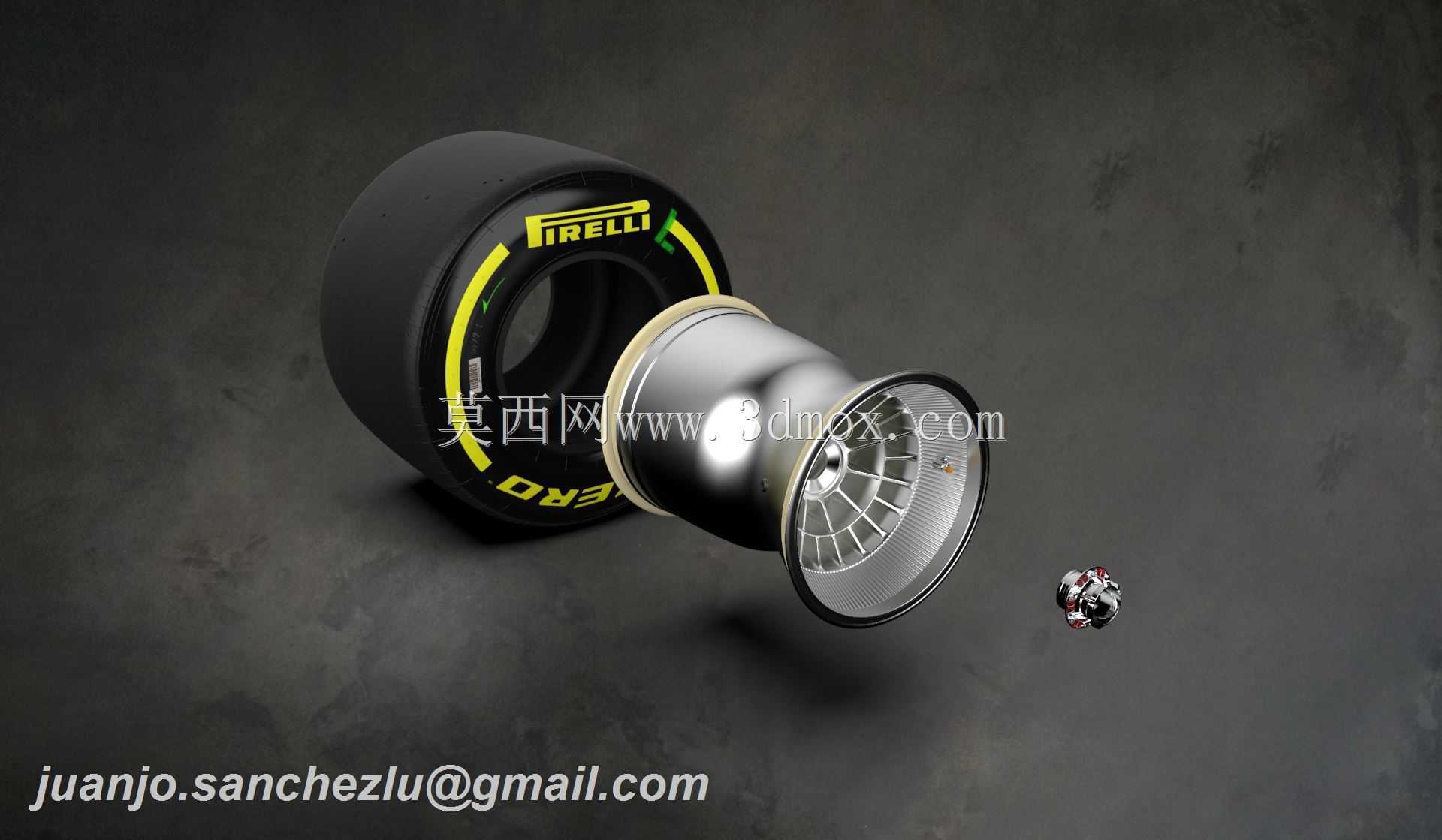

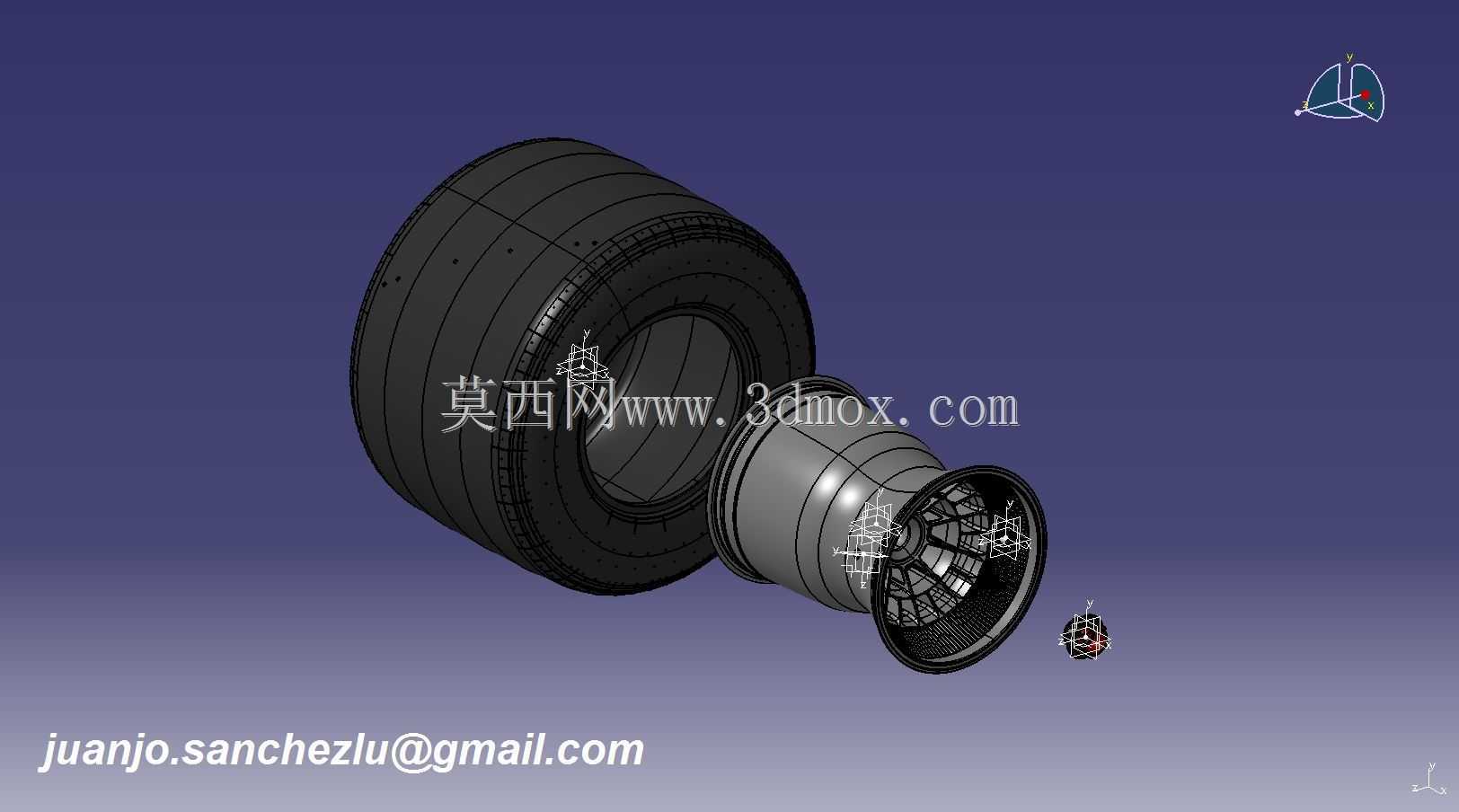

　　在安装边界的校核上，轮辋的偏距设计需要匹配后悬挂的几何参数，保证车轮的轮距符合赛事技术规则要求，同时轮辋内侧与刹车卡钳、悬挂拉杆之间预留足够的安全间隙，避免赛车在悬挂压缩、转向过程中出现运动干涉。轮辋与轮胎配合的表面做了特殊的防滑处理，在大扭矩输出时能够避免轮胎与轮辋之间出现相对转动，保证动力传递的效率。整个轮辋的重量控制在5.265Kg，在满足所有强度要求与安装边界的前提下，将非簧载质量降到了最低水平，能够有效提升后轮的抓地表现与悬挂系统的响应速度，适配2018赛季F1赛事的技术规则要求，在各类高速赛道、街道赛道的工况下都能稳定工作。
