法拉利F1赛车SF90H后翼结构设计

　　在方程式赛车的空气动力学开发体系中，尾翼作为整车下压力输出的核心部件之一，其设计精度直接决定了赛车在高速弯、直道尾段以及制动工况下的动态表现，本次呈现的SF90H后翼结构，是针对高速赛道特性开发的空气动力学组件，可直接用于赛车空气动力学性能仿真、结构强度校核以及相关教学演示场景。从实际赛道应用场景来看，该后翼主要承担三个核心功能：一是在中高速行驶状态下，通过多层翼片的导流作用，将流经车尾上部的气流有序梳理，在翼片上下表面形成可控的压力差，为后轮提供足够的下压力，提升轮胎抓地极限；二是通过端板的特殊开槽结构，打散翼片两端形成的翼尖涡流，降低涡流带来的诱导阻力，平衡下压力与直道极速之间的矛盾；三是配合车尾扩散器的气流走向，优化整车尾部的流场结构，减少车尾乱流对后车的影响，同时提升自身尾部气流的排出效率。

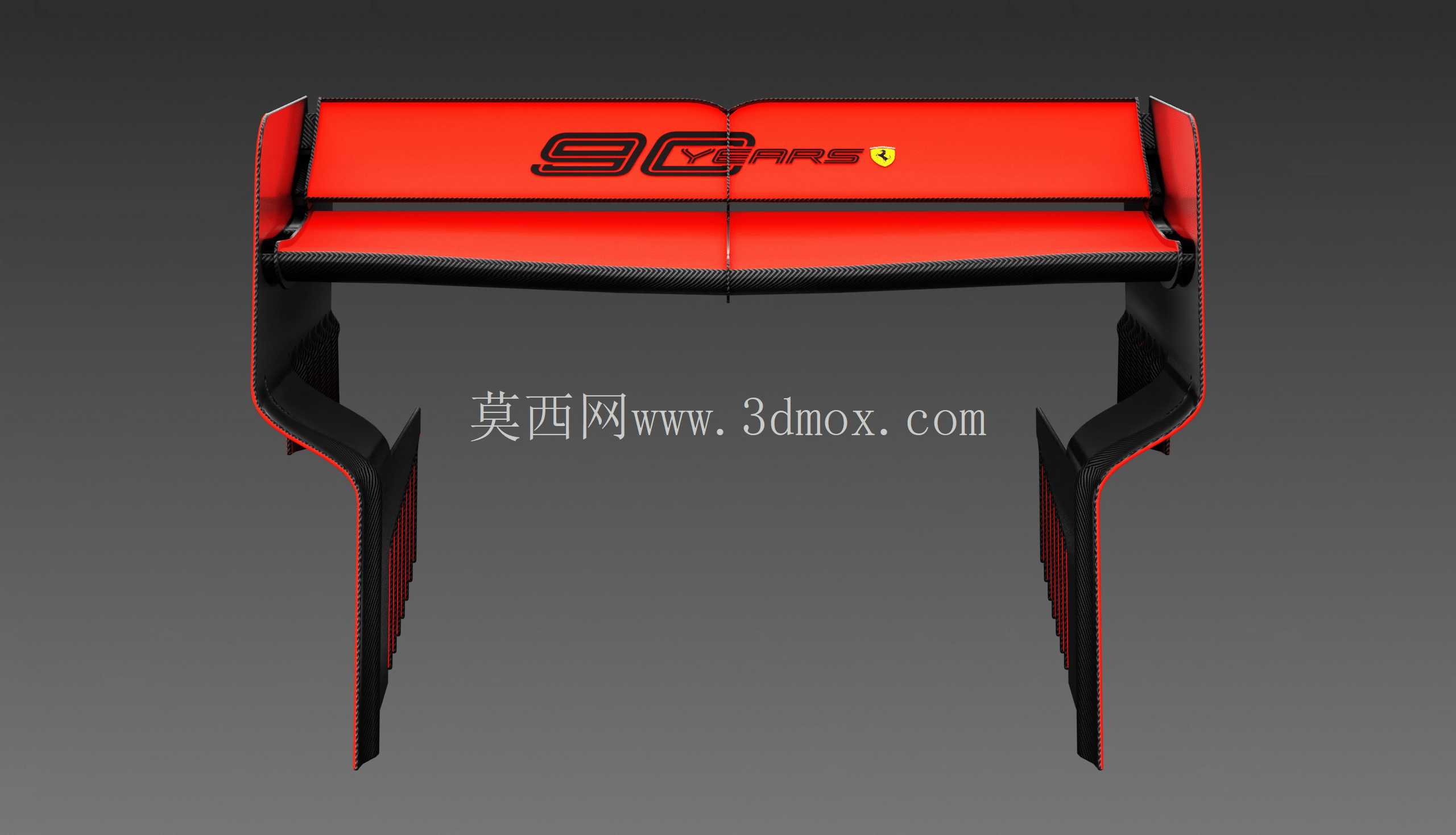

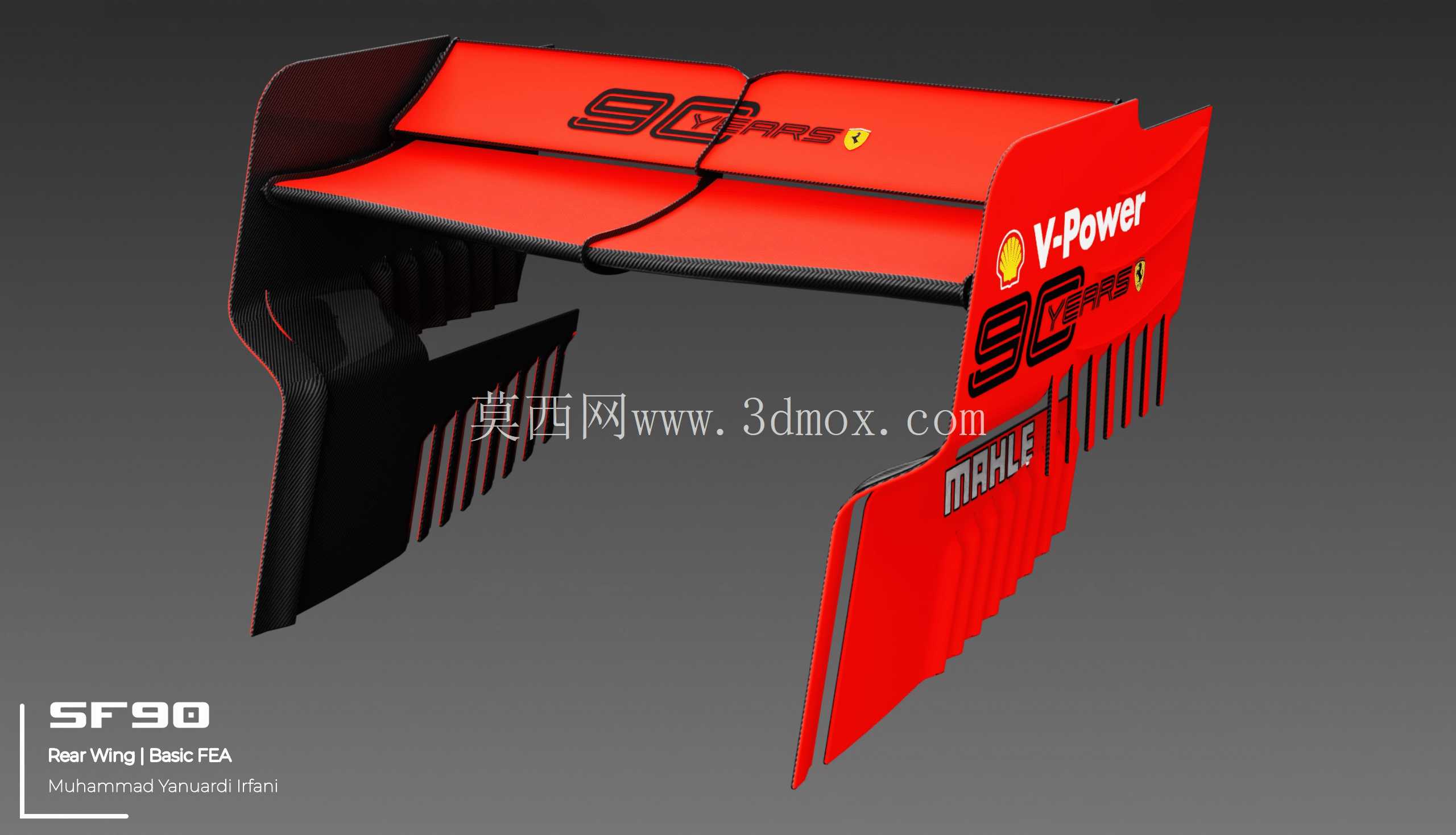

　　从设计思路层面拆解，该后翼采用了主翼+双层副翼的组合结构，主翼作为主要的承力部件，采用了大曲率的翼型截面，在保证结构刚度的前提下，最大化下压力输出效率；上层副翼采用了可微调角度的设计逻辑，可根据不同赛道的下压力需求，在0-15度范围内调整攻角，适配高下压力赛道与低阻高速赛道的不同调校需求。端板部分没有采用传统的整面封闭结构，而是在靠近主翼下沿的位置设计了多道纵向导流槽，这些导流槽可以将翼片下方的高压气流有序导出，避免高压气流在端板内侧堆积形成紊流，同时还能引导气流流向后轮刹车系统的散热通道，为刹车盘提供额外的冷却气流，一举两得。从安装边界与尺寸适配来看，该后翼的安装点完全匹配SF90H赛车尾部的单体壳后安装座，两个主安装孔的间距为320mm，安装面与车尾水平面的夹角为12度，整体宽度为950mm，完全符合FIA赛事规则中对尾翼尺寸的限制要求；主翼的最大弦长为220mm，上层副翼的弦长为140mm，翼片之间的间隙为35mm，这个间隙尺寸经过多轮CFD仿真验证，既可以避免上下翼片之间的气流干涉，又能充分利用上层翼片的气流抽吸效应，提升主翼的下压力输出效率。

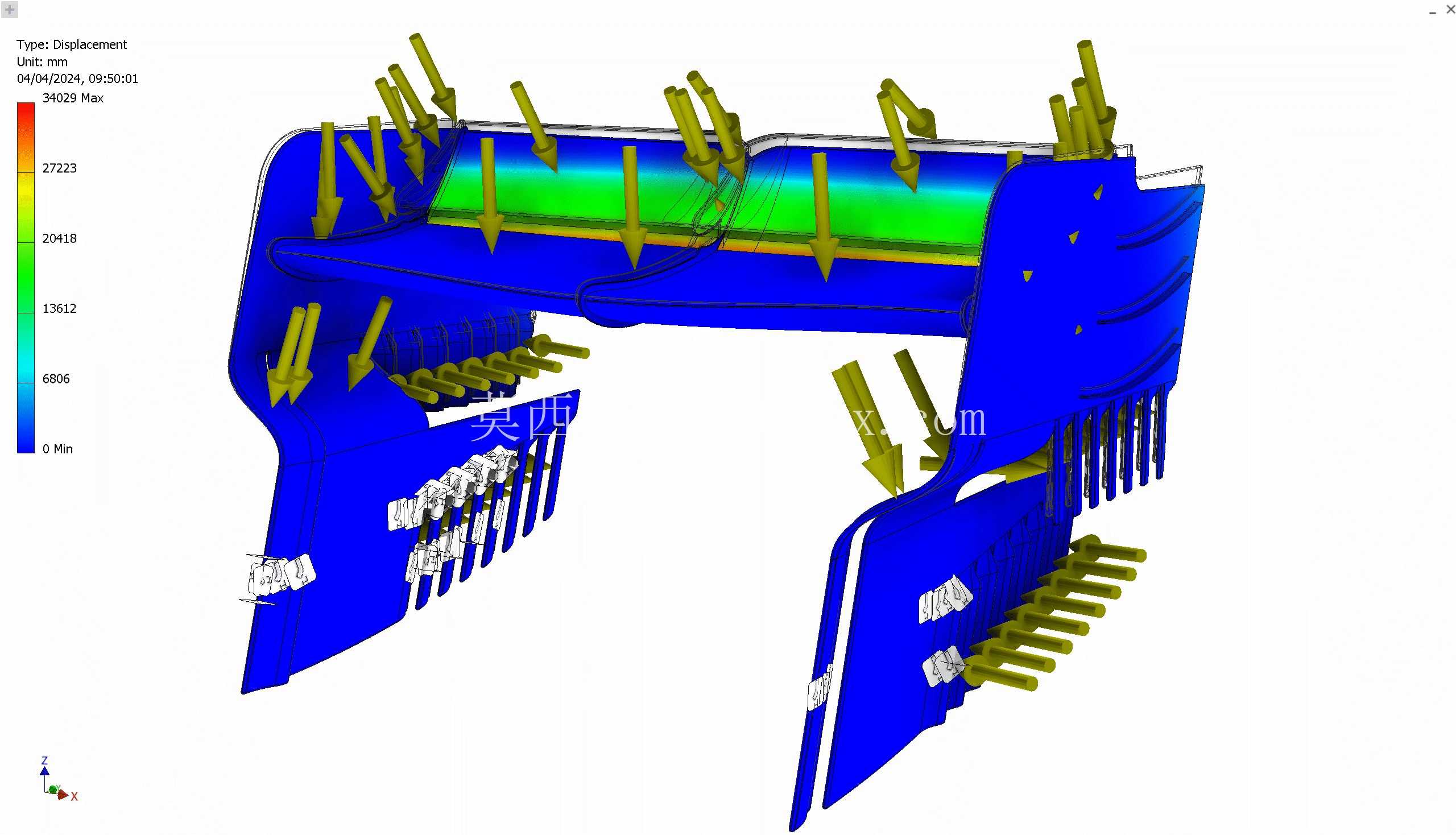

　　结构强度方面，该后翼的主承力结构采用碳纤维复合材料铺层设计，铺层角度按照0度、±45度、90度的顺序交替排布，在180km/h的时速下，翼片最大变形量不超过2mm，完全满足高速行驶下的结构刚度要求，不会因为翼片变形导致空气动力学性能出现非线性变化，影响车手的驾驶判断。在实际的工程应用中，这类尾翼结构的三维模型还可以用于有限元分析的教学案例，帮助初学者理解空气动力学载荷下的结构受力分布，掌握翼型结构的网格划分方法、载荷施加方式以及结果后处理的基本逻辑；同时也可以作为赛车改装领域的参考设计，为入门级方程式赛车、场地赛车的尾翼开发提供结构参考，避免在基础结构设计上走弯路。

　　需要注意的是，该结构的翼片曲率、开槽位置都是经过多轮迭代优化得到的参数，在进行衍生设计时，不能随意更改开槽的数量与位置，否则会破坏原有的流场结构，导致下压力损失甚至阻力激增；安装点的位置精度需要控制在±0.5mm以内，否则会导致翼片安装角度出现偏差，直接影响整车的空气动力学平衡，严重时甚至会导致高速行驶下车尾出现不稳定的摆动。另外，翼片表面的粗糙度需要控制在Ra0.8以下，过高的表面粗糙度会增加翼面的摩擦阻力，同时会干扰附面层气流的流动，提前引发气流分离，降低翼片的失速攻角，影响极限工况下的性能表现。端板上的标识区域在实际加工中需要采用轻量化的覆膜工艺，不能采用厚重的喷涂或者粘贴硬质标识的方式，避免增加额外的重量，同时防止标识凸起干扰端板表面的气流流动。
