带杠杆式小型微动开关三维设计作品

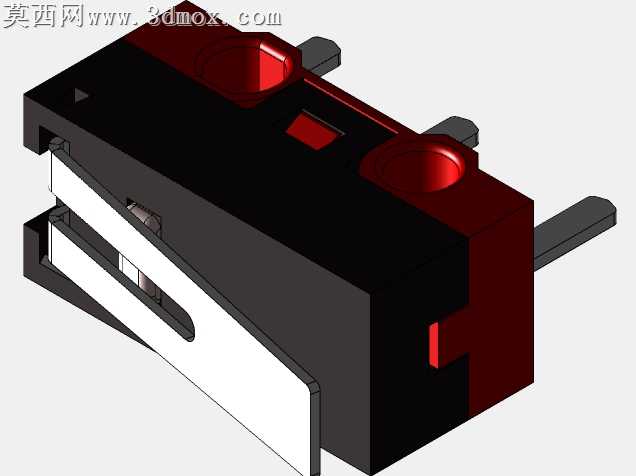

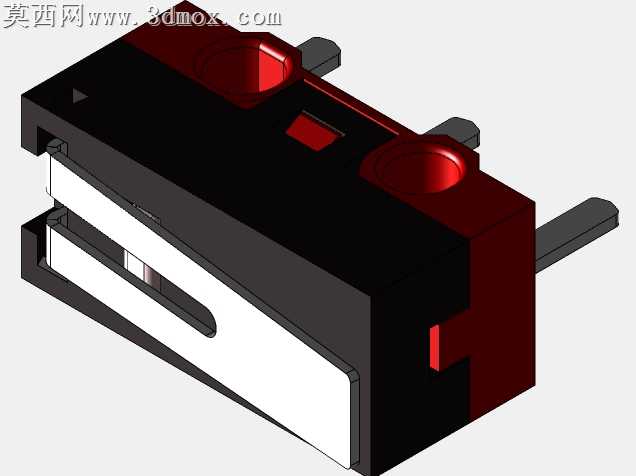

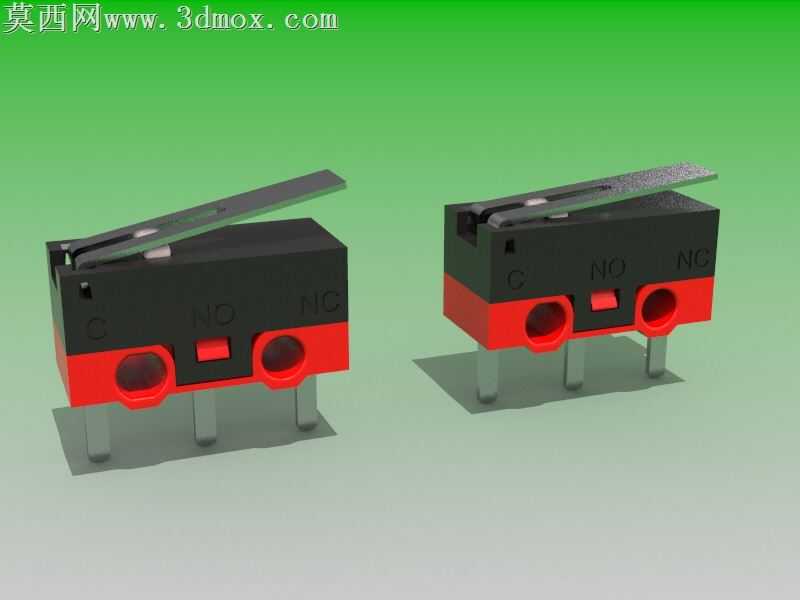

本作品为带杠杆的微动开关三维建模成果，建模过程严格遵循实物测绘尺寸，主体尺寸精准控制为5.8mm×12.8mm×6.5mm，同时完成开放状态与封闭状态两款同规格不同结构的模型构建，完整还原微动开关的真实形态与结构细节。建模阶段采用参数化设计思路，先以基准平面定位开关的安装引脚、主体基座、触发杠杆的核心位置，依次构建基座的绝缘壳体结构、内置静触点与动触点的装配空间、侧边接线引脚的固定结构，再搭建延伸出壳体的杠杆触发臂，对杠杆臂的弯折角度、端部压合位置做精准约束，确保杠杆触发行程符合微动开关的常规动作参数，两款模型分别对应杠杆外露的开放结构与带防护限位的封闭结构，可适配不同的安装使用场景。材质渲染阶段，针对开关不同部件做真实材质匹配：基座下半部分的绝缘底座采用哑光红黑工程塑料材质，调整粗糙度参数还原注塑件的细微磨砂质感，表面印制的NO、NC、C接线标识做凹凸贴图处理，还原实物的丝印标识效果；金属杠杆臂采用拉丝不锈钢材质，添加细微的划痕纹理与金属反射参数，还原金属件的真实光泽；底部的三个安装接线引脚采用镀锡金属材质，调整金属度与高光参数还原引脚的光亮金属质感；场景搭建采用渐变绿色背景配合柔和的影棚布光，添加柔和的地面接触阴影，突出开关的结构轮廓与材质差异，避免多余元素干扰模型主体展示。结构设计上完整还原微动开关的核心功能结构：基座上的两个圆形安装孔位尺寸符合常规PCB安装标准，红色触发按钮的位置与杠杆臂的压合点精准对齐，引脚的伸出长度、间距均匹配常规直插式电子元件的安装规范，模型各部件之间保留合理的装配间隙，可直接用于装配模拟、运动仿真或者3D打印验证，能够满足电子设备结构设计、电气原理演示、产品选型参考等多场景的使用需求，建模过程中对细小的倒角、壳体合模线、杠杆转轴位置等细节都做了精细化处理，避免模型出现破面、法线错误等问题，保证模型的几何完整性与可用性。
