Garmin码表安装支架卡扣修复替换件

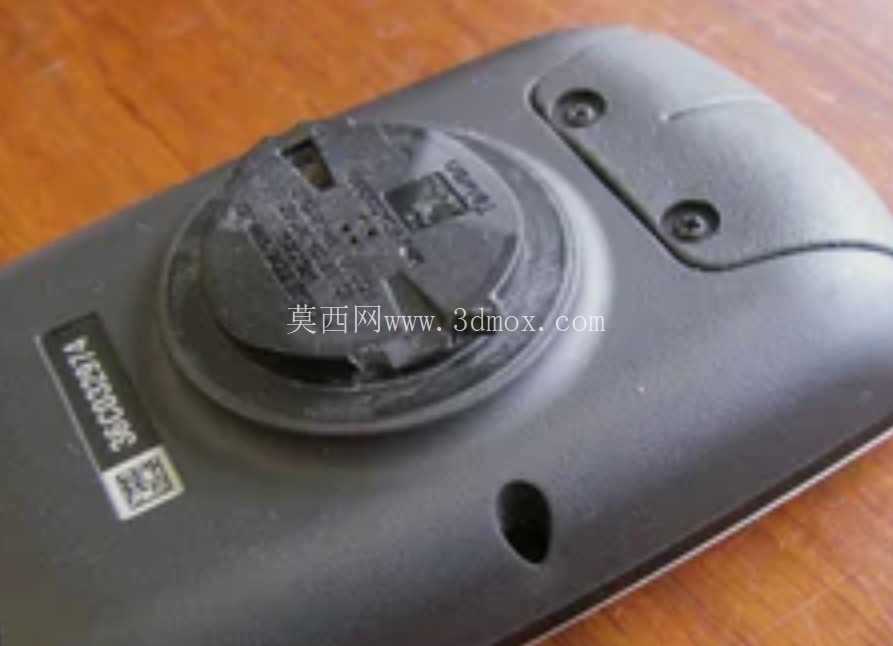

在户外骑行运动场景中，车载电子设备的固定可靠性直接影响使用体验，Garmin系列骑行码表作为骑行数据采集的核心设备，其安装支架多采用卡扣式快拆结构，长期颠簸使用后卡扣耳片易出现断裂失效问题，直接导致码表无法稳固固定，存在骑行中设备脱落遗失的风险。这款修复替换件针对原厂支架的卡扣断裂问题设计，无需整体更换整套支架总成，仅替换损坏的卡扣连接部位即可恢复支架的固定功能，大幅降低配件更换成本。

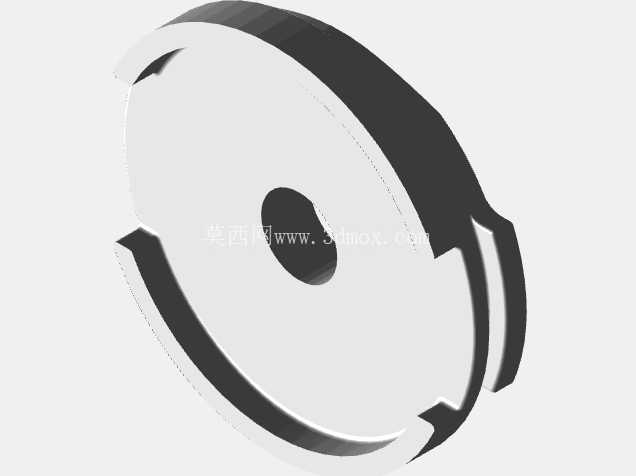

从结构设计逻辑来看，该替换件采用圆盘式主体结构，中心设置贯穿通孔，用于匹配支架原有旋转基座的定位轴，保证替换后支架仍可保留原有角度调节功能，不会因为修复操作丢失码表角度调整的使用便利性。圆盘边缘设置的凸起卡扣耳片完全复刻原厂卡扣的啮合尺寸，卡扣的扣合量、导向斜面角度均与原厂结构保持一致，安装后与码表背部的卡槽配合间隙控制在0.1mm以内，既保证插拔顺畅无卡滞，又能避免骑行颠簸中出现松旷异响。圆盘外缘设置的限位凸台，用于匹配支架基座的定位缺口，安装后可限制替换件的周向转动，避免卡扣受力后出现跟转滑脱的问题。

从安装边界来看，该替换件的整体外径与原厂支架基座的安装位完全适配，厚度与原有卡扣基座的尺寸保持一致，安装后不会突出支架原有外轮廓，不会对码表的安装平整度造成影响，也不会干涉码表背部的充电触点、数据接口等结构。中心孔的直径公差按照H7级精度设计，与基座转轴的配合为间隙配合，安装时无需额外扩孔或打磨，直接卡入原有基座即可完成装配，针对耳片断裂的残留部位，仅需将原有断裂的残茬清理平整，使用常用的强力结构胶将替换件与原有基座粘接固定即可，粘接面设置有细微的网格纹理，可提升胶水的附着面积，保证粘接强度满足长期颠簸使用的要求。

在实际使用场景中，该修复件可适配绝大多数采用标准卡扣接口的Garmin码表支架，同时也可兼容同接口规格的第三方骑行支架，不管是山地车越野骑行的强颠簸工况，还是公路车长途骑行的持续振动工况，卡扣的啮合强度都能满足固定要求，不会出现意外脱开的问题。设计过程中充分考虑了3D打印制作的工艺可行性，整体结构无悬空倒扣结构，无需添加支撑即可完成打印制作，壁厚均匀设置为2mm，既保证足够的结构强度，又不会过度增加整体重量，安装后不会给车把增加额外的负重负担。

不同于市面上的第三方替换支架，该修复件仅针对最易损坏的卡扣部位进行替换，保留了原有支架的绑带结构、角度调节结构等成熟可靠的部分，避免了整套更换支架带来的安装适配问题，比如第三方支架常见的绑带长度不匹配、车把固定不牢、调节阻尼异常等问题都可以规避。卡扣的受力部位做了局部加厚处理，相比原厂塑料卡扣的抗疲劳强度有明显提升，长期反复插拔码表也不会出现卡扣断裂的问题，粘接面的结构设计充分考虑了不同材质基座的粘接兼容性，不管是原厂的塑料基座还是第三方的金属基座，都能获得足够的粘接强度，不会出现粘接面脱开的失效问题。
