盒式链锁环拆卸专用手动工具结构

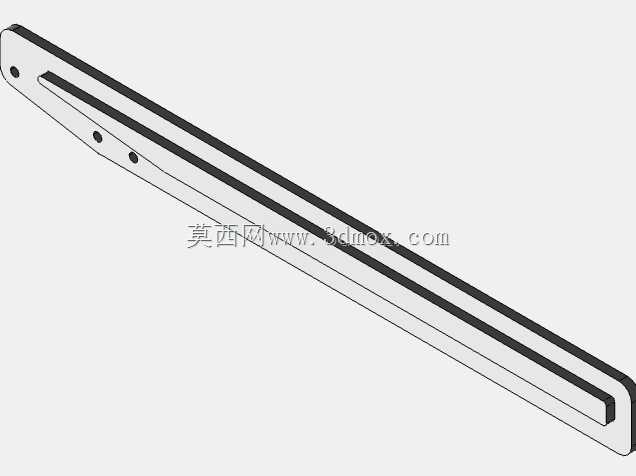

　　这款盒式链鞭工具的核心定位是面向链条传动系统的锁环拆装作业场景，在自行车维修、小型输送链条维护、摩托链条调校这类日常维保场景中，它的作用是固定链条位置，避免锁环拆卸过程中链条随扳手转动打滑，解决徒手或普通工具固定链条时受力不均、容易刮伤链片、拆装效率低的实际问题。从结构设计来看，整体采用长条形悬臂式布局，主体为双层叠合的板式结构，长度方向的尺寸适配常规单速、多速盒式飞轮配套的链条节距，工作端的卡槽刚好能嵌入链条外链板之间的间隙，使用时将工具卡在链条与飞轮齿片的啮合位置，依靠杆身的杠杆力顶住链条，让锁环处于受力固定状态，配合专用锁环扳手就能完成锁环的松紧操作，不需要额外的夹持装置，单人即可完成飞轮锁环的拆装作业。

　　设计过程中重点考虑了受力分布的合理性，杆身靠近手持端的位置做了等宽加厚处理，避免杠杆受力时出现杆身弯折变形，工作端的卡槽边缘做了小角度倒角，既方便快速卡入链节间隙，又不会因为锐边刮伤链片表面的镀层，三个定位孔沿杆身长度方向排布，对应不同尺寸飞轮的卡接位置，适配从最小11齿到最大32齿的常规盒式飞轮安装边界，不需要更换工具就能覆盖大部分民用、运动级自行车的飞轮维保需求。从安装边界来看，工具整体厚度控制在8mm以内，卡入链条后不会和飞轮辐条、车架后叉发生干涉，即使是空间紧凑的小轮径自行车、折叠车后飞轮位置，也能顺利伸入完成卡接，杆身末端做了圆弧收边处理，手持施压的时候不会硌手，长时间作业也不会造成手部压痕。

　　和传统的链条固定工具相比，这种盒式板式结构没有额外的铰接活动部件，整体刚性更强，不会因为铰接间隙出现卡接晃动的问题，长期使用也不会出现铰接位磨损松旷的情况，维护成本极低，日常使用后只需要擦除表面油污即可，不需要做特殊的防锈润滑处理。在实际使用场景中，除了自行车飞轮锁环的拆装，它也可以用于小型工业输送链条的链节固定作业，针对节距12.7mm以内的标准滚子链条，都能通过调整卡接位置完成链节的固定，配合截链器可以完成链条的截断与拼接作业，不需要额外配置多规格的链条固定工具。

　　结构建模过程中，重点校核了杆身的抗弯强度，按照日常维保作业中最大150N的手持施压载荷计算，杆身最大应力远低于常用碳素结构钢的屈服强度，即使偶尔施加超出常规的力，也只会出现轻微的弹性形变，不会发生塑性断裂。工作端的卡槽深度经过反复调整，刚好能卡住外链板的1/2高度，既不会因为卡槽过浅导致受力时滑脱，也不会因为卡槽过深卡入内链板之间，造成链节转动卡滞。杆身表面做了哑光氧化处理，和链条接触的位置没有突出的毛刺，避免使用过程中刮伤操作者手部或者链条表面。从实际操作的人体工学角度出发，杆身长度设置为280mm，这个长度刚好能让操作者在握持时，手臂自然施力就能达到锁环拆卸需要的固定力矩，不需要过度发力，也不会因为杆身过长导致操作空间受限，在车架后叉空间狭小的车型上，杆身不会和车架后下叉发生碰撞，操作角度可以在30度到90度之间自由调整，适配不同的操作姿势。
