工业级数控等离子激光切割加工设备

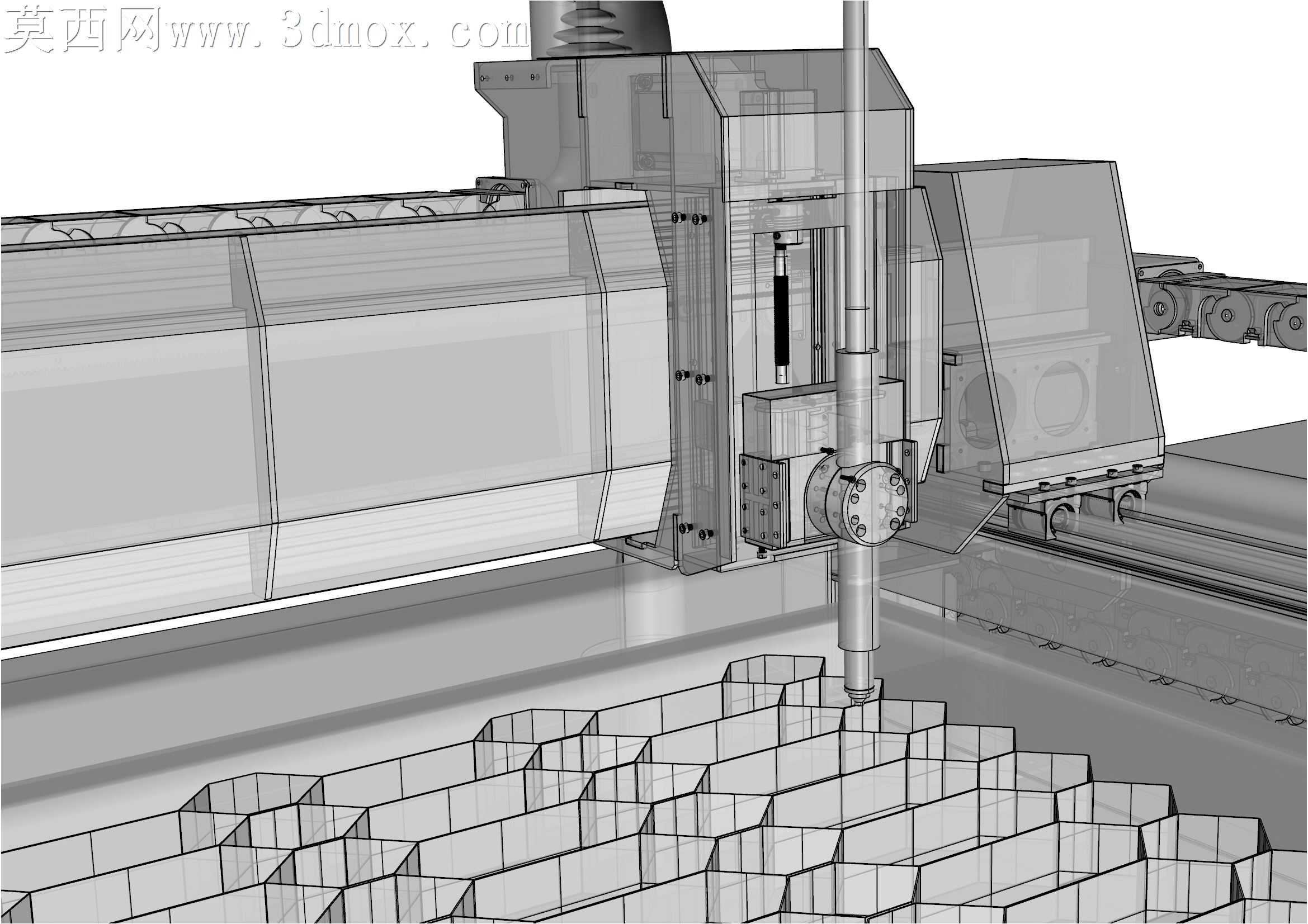

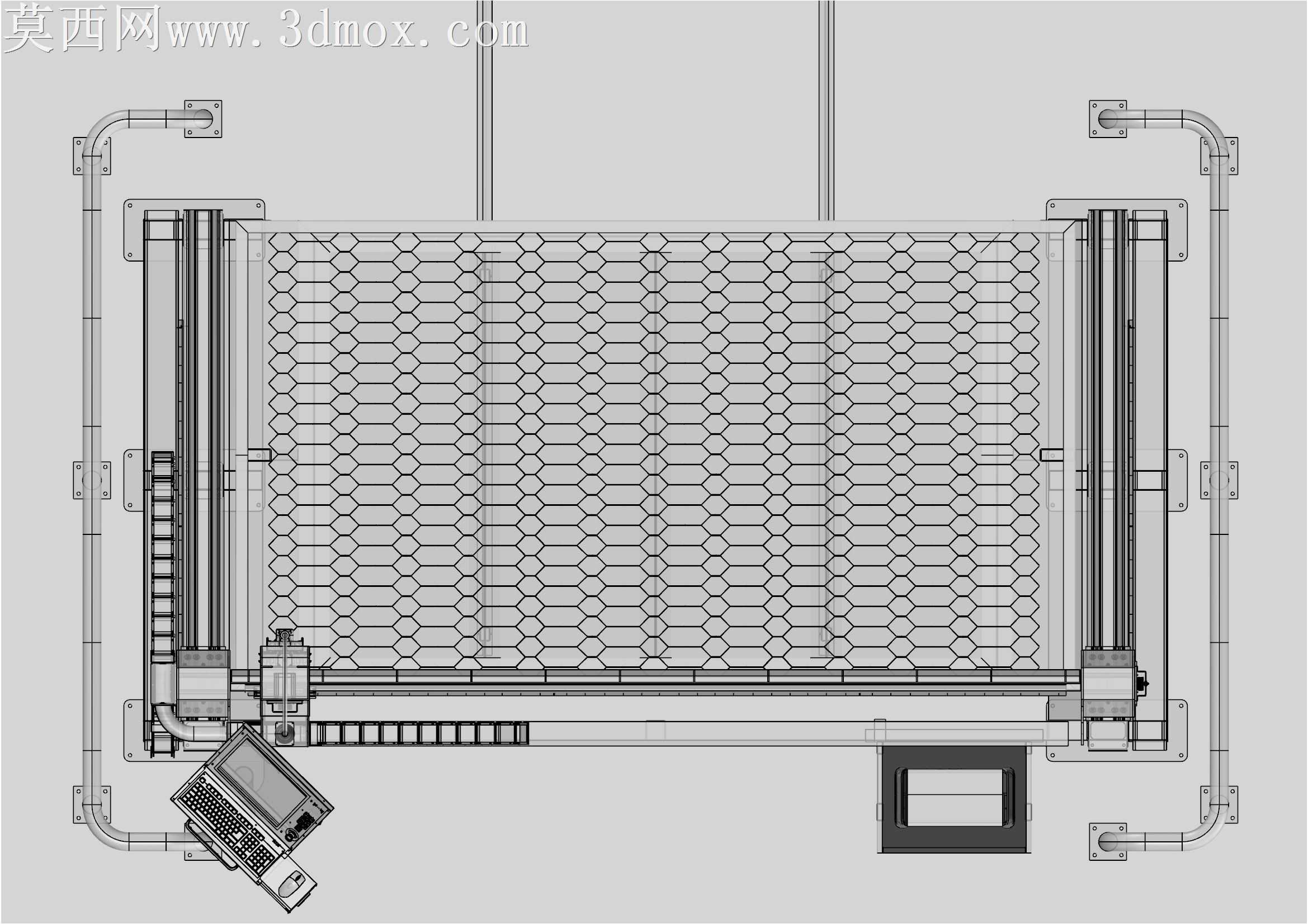

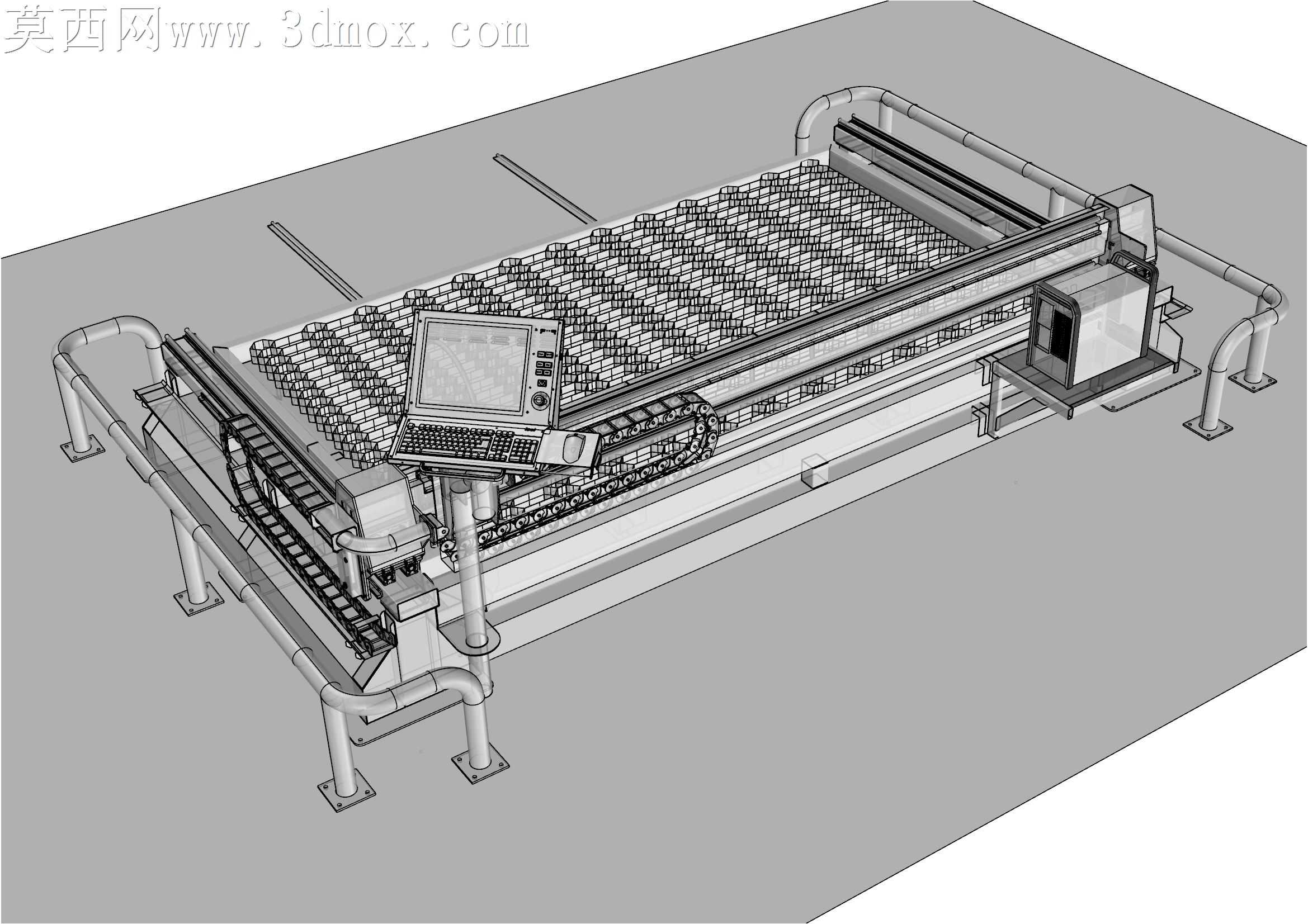

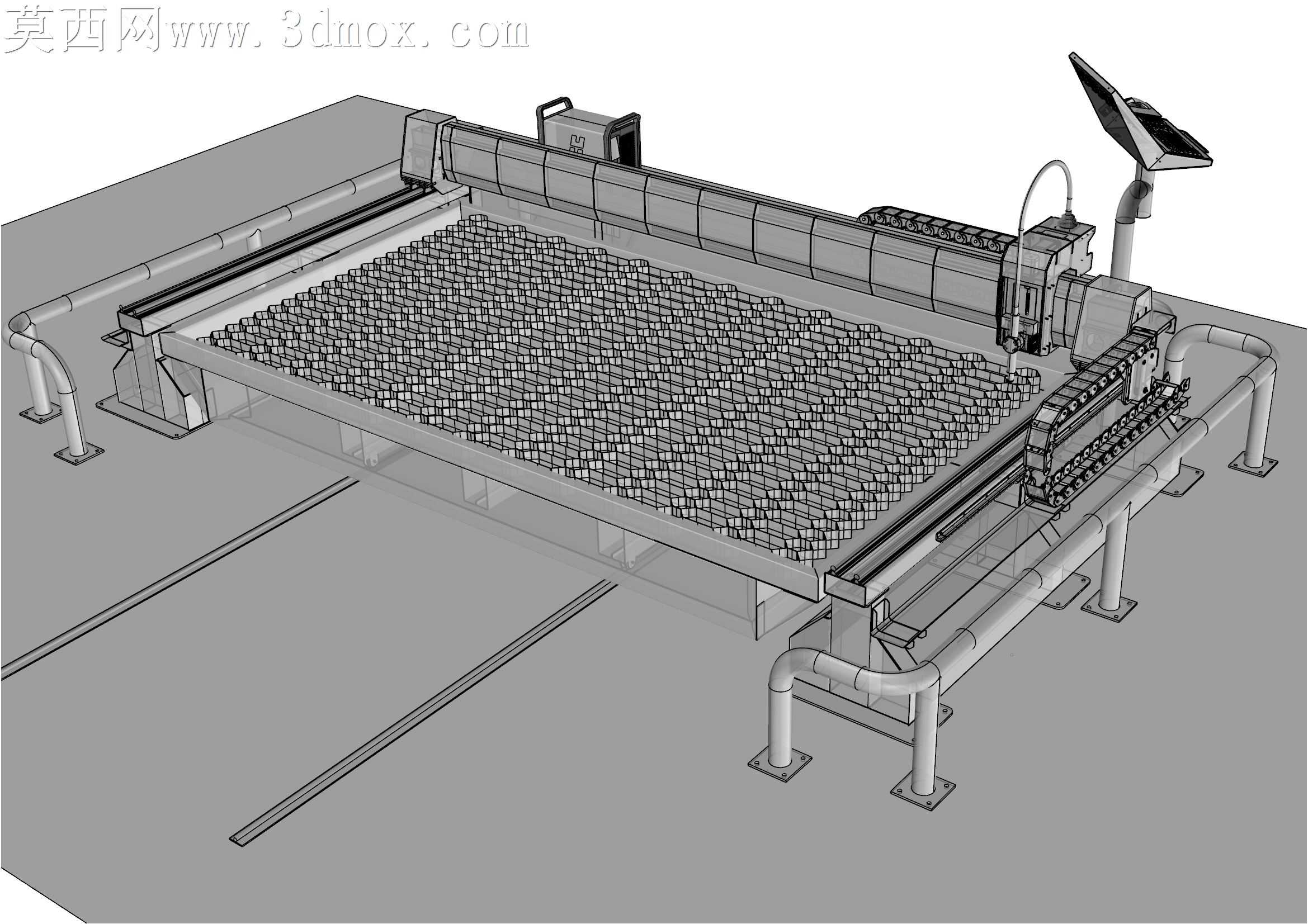

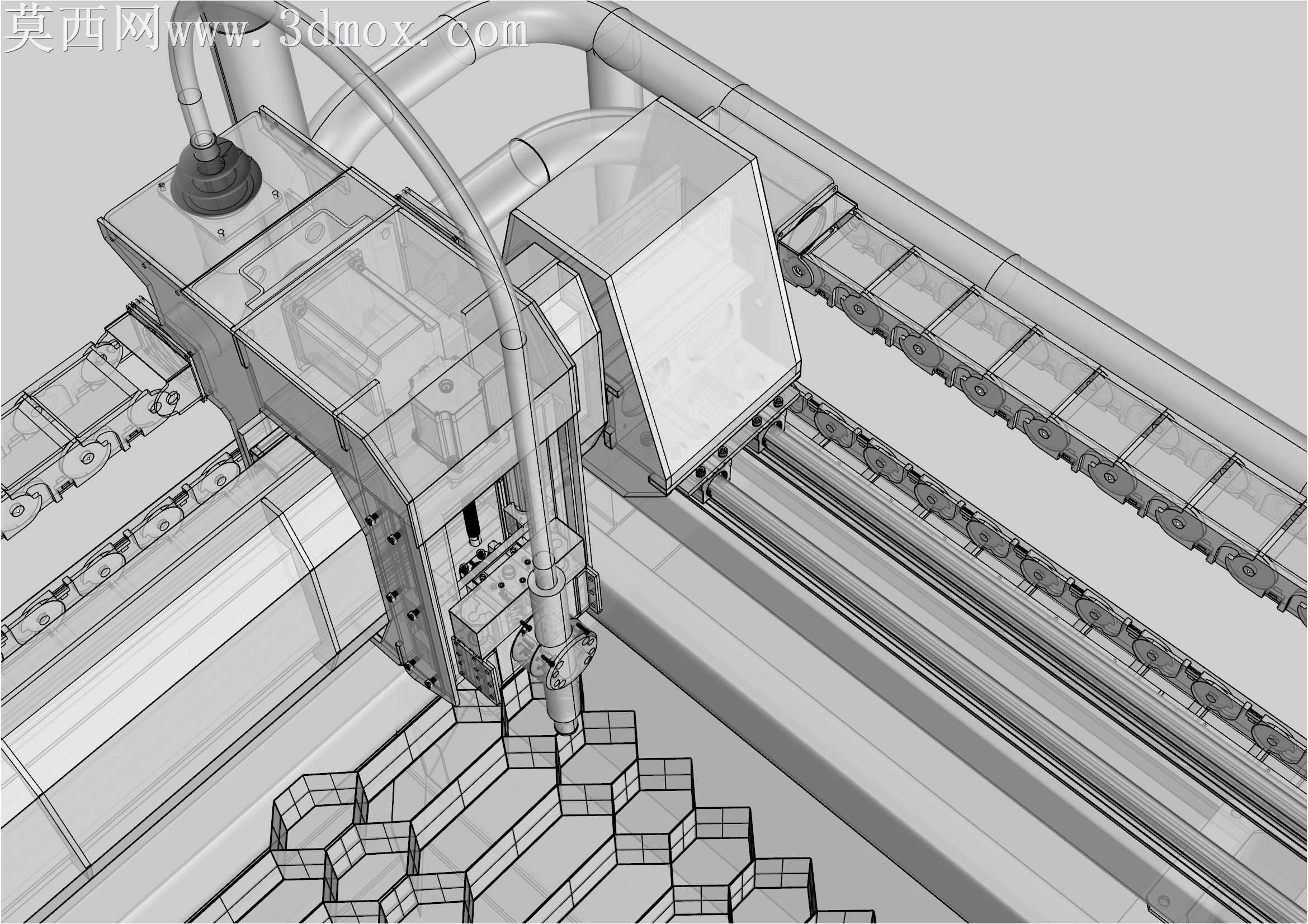

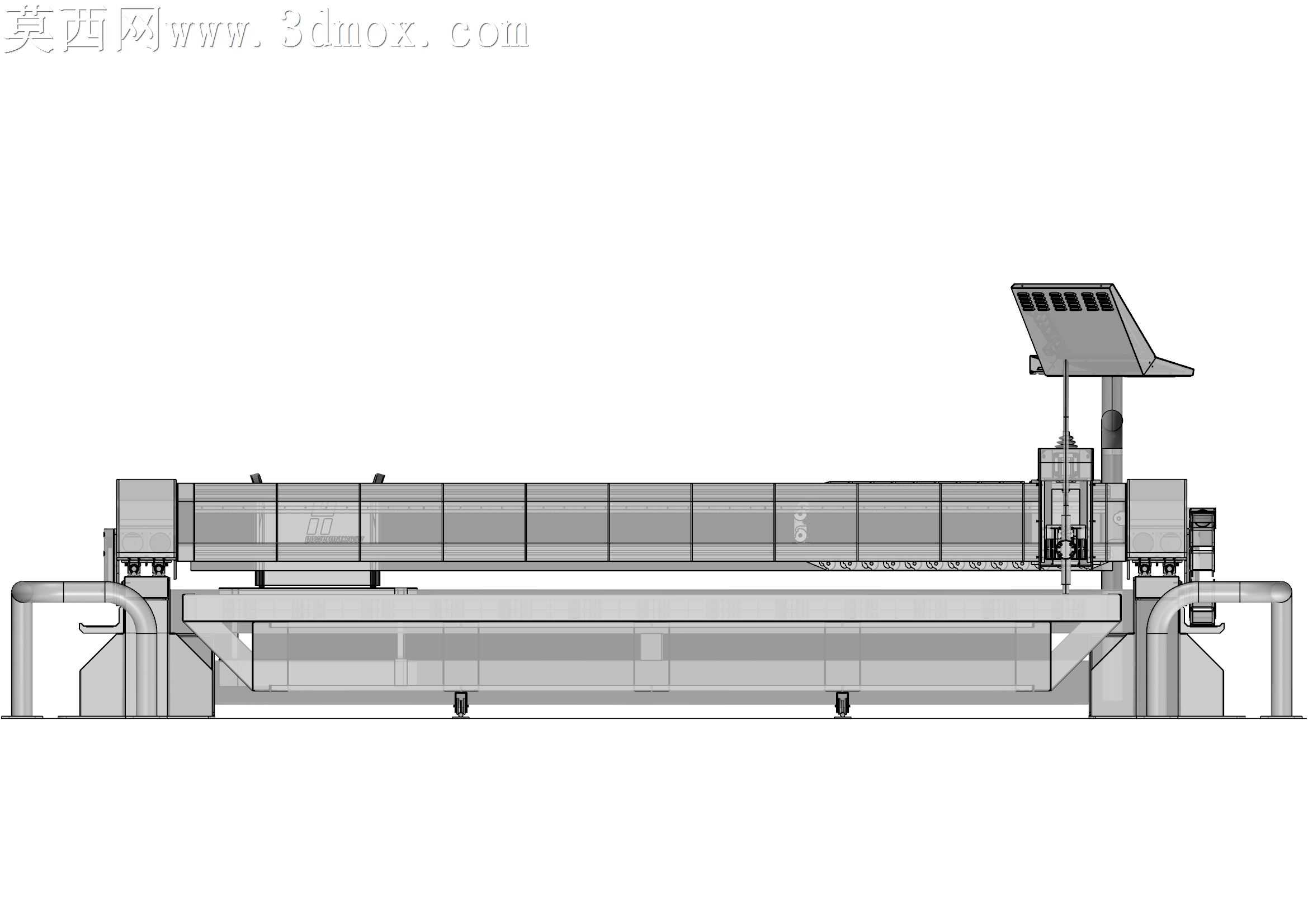

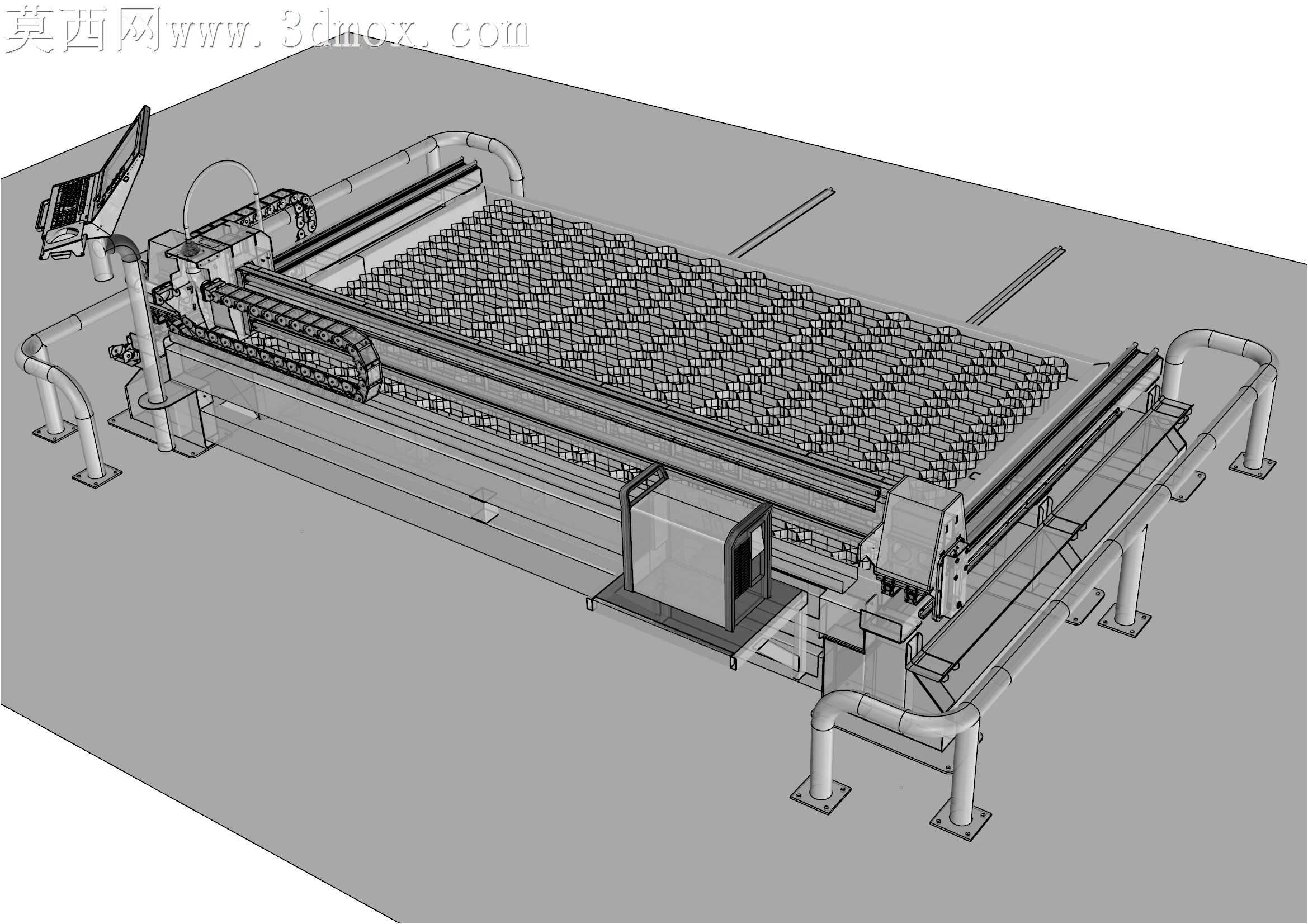

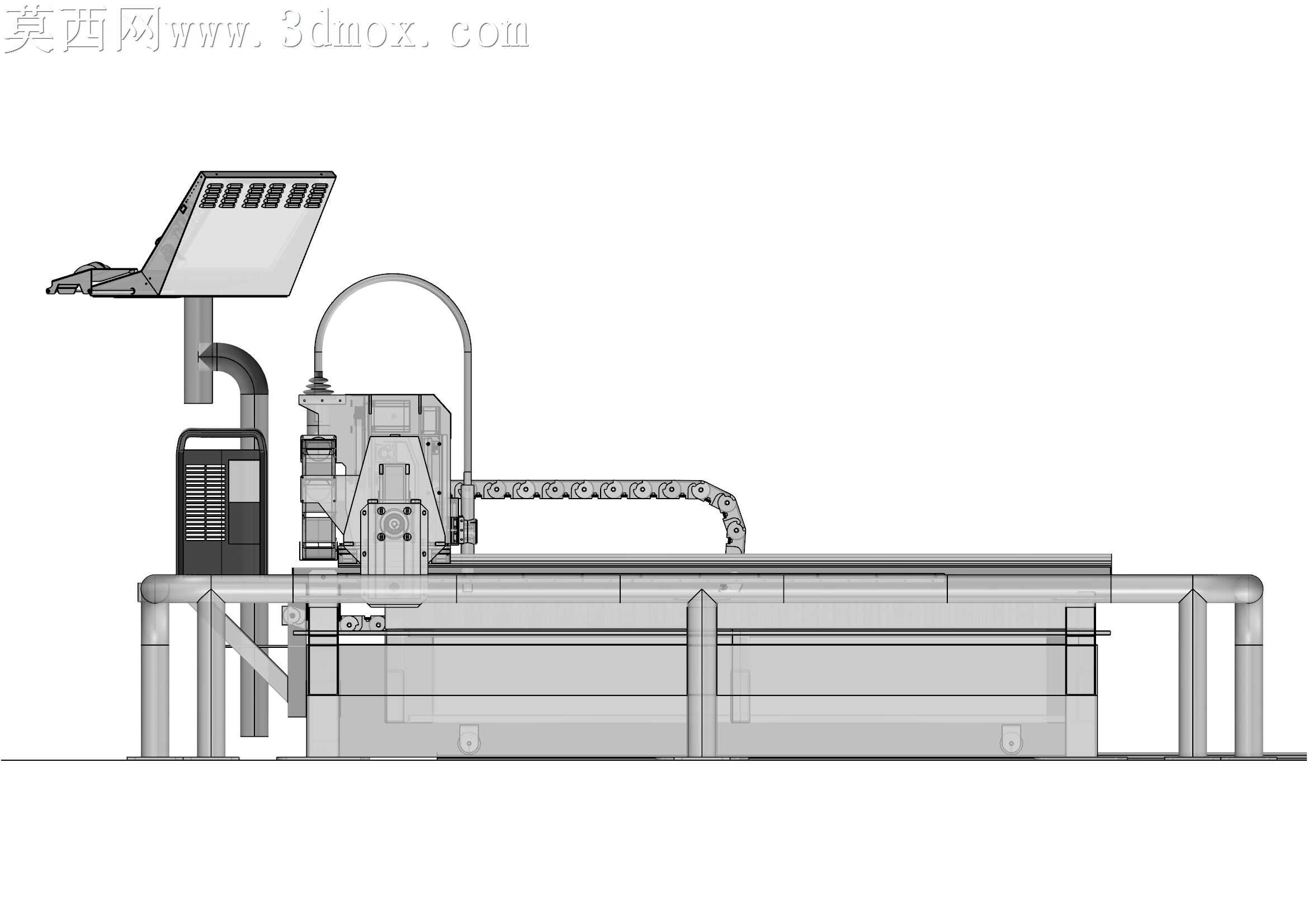

本模型为工业级数控等离子/激光水床切割系统，整体采用三维软件完成全结构建模，完整还原设备的整机布局与核心功能部件。建模阶段严格遵循实际工业设备的尺寸比例，主体床身采用厚重的箱型焊接结构设计，搭配大尺寸加工工作台面，可适配3米×1.5米规格钢板的加工需求，最大规格机型可兼容二极管、光纤、二氧化碳三类激光加工场景。传动结构部分，常规版本采用SBR型直线运动部件保障运行稳定性，同时预留MGN类型运动组件的适配版本，X轴与Y轴传动搭配齿条与小齿轮结构，Z轴进给采用滚珠丝杠传动，可实现割炬的高精度高度调节，支持接触式定位与移动高度索引功能，保障切割过程中的精度稳定性。设备周边配套设计黄黑警示防护栏，清晰划分设备作业安全区域，床身侧边集成等离子电源单元、控制操作终端与气路辅助组件，操作端配备可调节角度的触控显示屏与操作手柄，符合一线加工场景的人机操作逻辑。渲染阶段针对不同部件赋予对应写实材质，床身采用哑光磨砂金属漆材质还原工业设备厚重质感，传动导轨、齿条部件赋予高反光金属材质体现机加工件的精密质感，防护栏采用黄黑相间的警示漆面材质，工作台面还原金属板材使用后的磨损肌理，水床结构部分做半透明水体材质表现，整体渲染光影采用工业车间写实光照，清晰呈现各部件的结构衔接关系与空间布局。设计过程中兼顾成本控制与功能扩展性，等离子下水位安装结构采用地面固定轨道设计，方便操作人员上下料作业，整体结构模块化拆分清晰，各运动部件的装配关系完整还原，可直观展现设备的运行逻辑与结构组成，割炬高度数字控制系统作为核心功能模块，建模时完整呈现其传感、调节、执行的全链路结构，充分体现工业数控切割设备的功能特性与设计细节。
