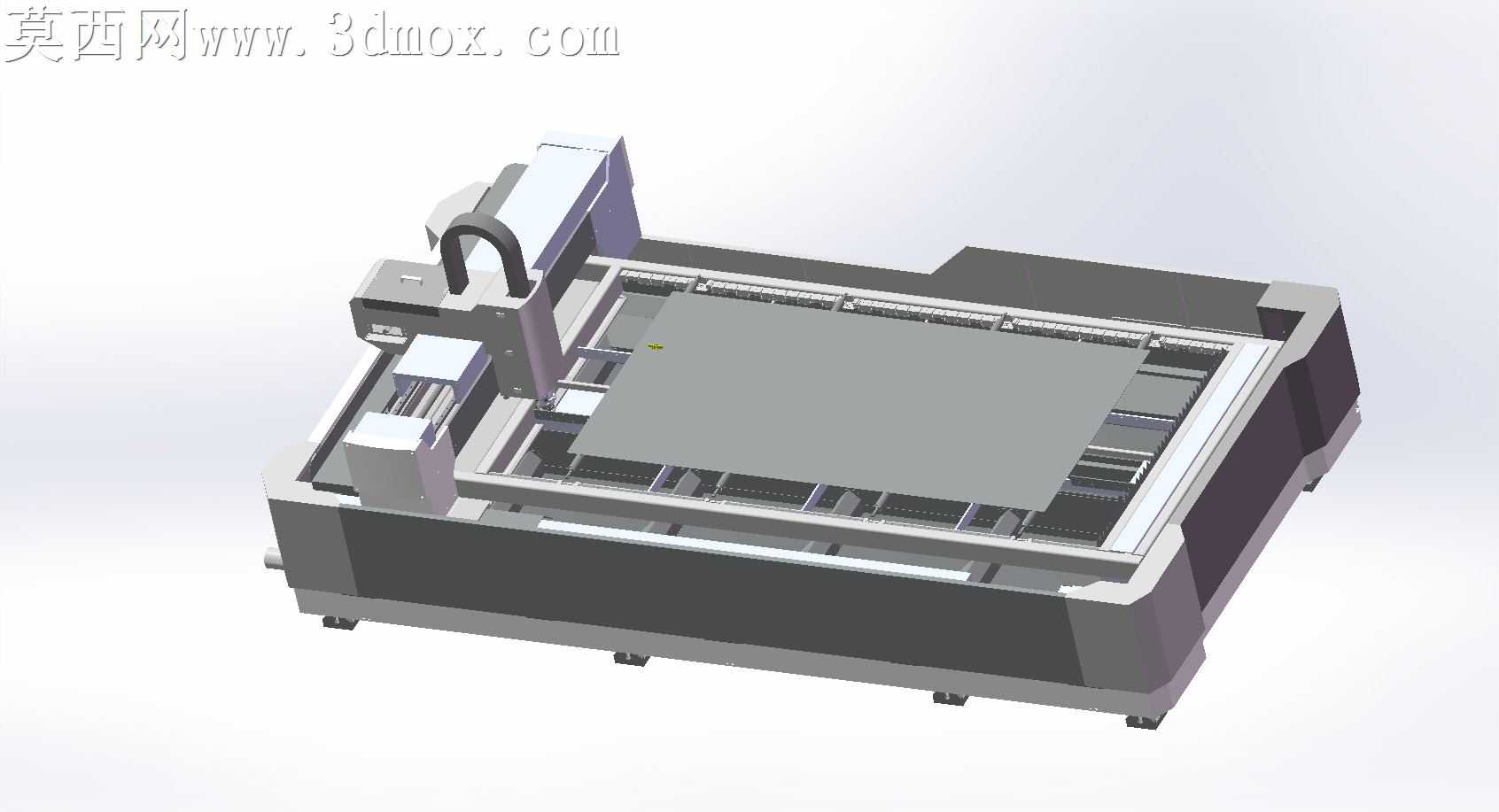

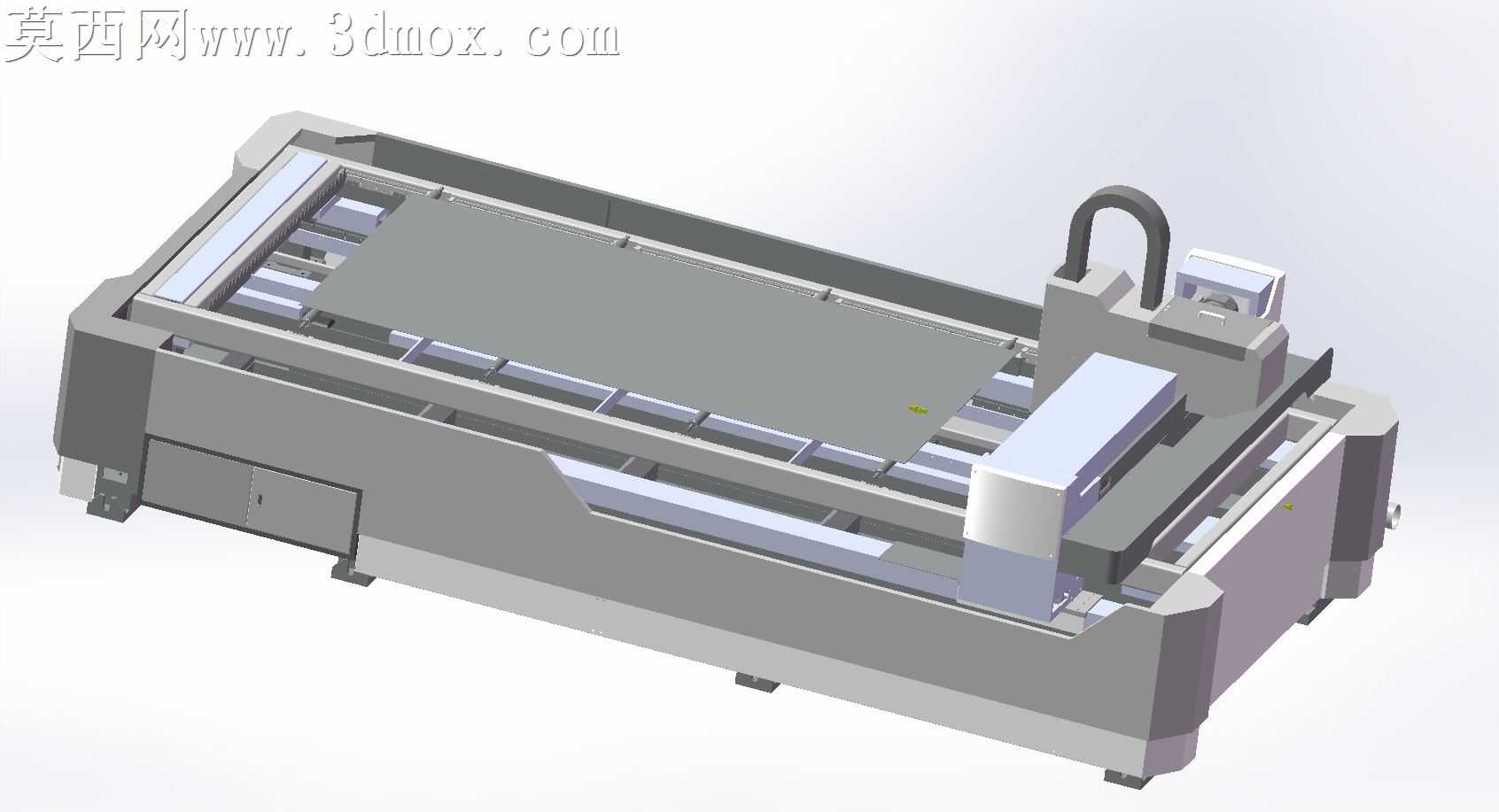

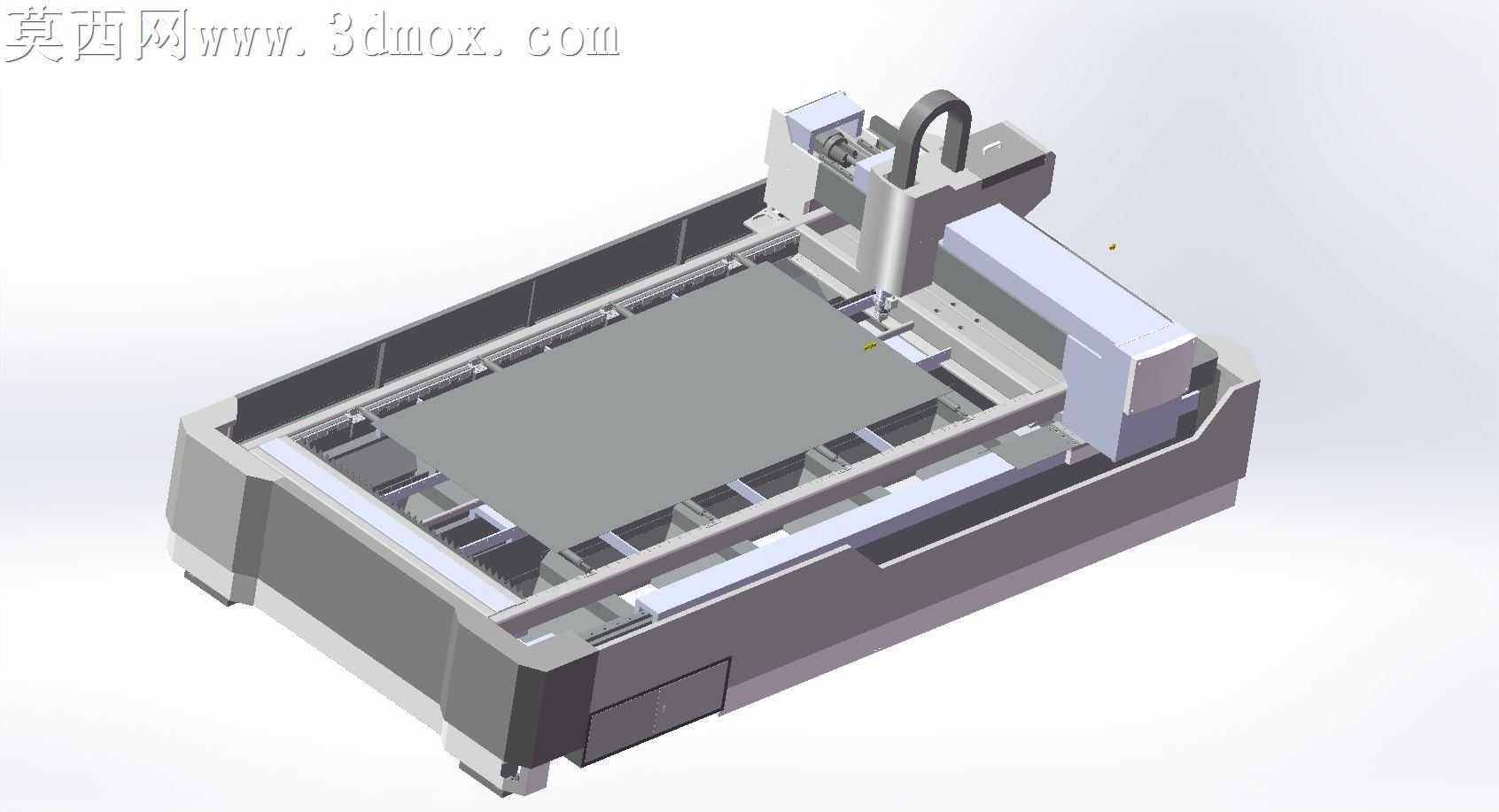

500W光纤激光切割机工业设备三维设计

本模型为500W功率光纤激光切割设备的三维设计成果，建模过程中严格遵循工业设备实际生产的尺寸规范，完整还原了设备的整体布局与核心结构。建模阶段首先搭建床身主体框架，采用厚壁方管焊接结构的等效建模逻辑，对床身的承重横梁、侧边安装基座、底部调平支撑脚都做了精细化的结构还原，保证床身部分的结构强度表现与实际设备一致，同时预留了传动组件、激光发生组件的安装定位点位。其次完成龙门移动机构的建模，包含横向移动横梁、Z轴激光头安装滑座、导轨滑块安装位、传动齿条与伺服电机的安装结构，还原了龙门结构双轴同步驱动的布局特征，对滑座的防尘折布安装槽、拖链走线槽都做了细节刻画，保证运动部件的装配逻辑完全符合实际设备的设计要求。激光切割头部分的建模还原了聚焦镜筒、电容调高传感器、防撞保护结构、辅助气路接口的细节，同时对切割头的升降行程做了符合加工范围的参数匹配。工作台部分采用栅格支撑结构建模，还原了承托钣金板材的锯齿支撑条、废料收集仓的结构，匹配2500mm×1250mm的加工幅面设计，保证工作台的承重与排屑功能在模型中得到体现。外观护罩部分还原了设备的侧边防护钣金、操作侧的安全防护门、顶部的走线护罩结构，对护罩的观察窗、拉手、警示标识安装位都做了对应设计。材质渲染阶段，床身主体采用机床灰哑光烤漆材质，龙门横梁采用银灰色金属烤漆材质，导轨、齿条等传动部件采用镀铬亮面金属材质，切割头部分采用黑色阳极氧化铝合金与银色金属搭配的材质，防护钣金采用与床身一致的灰调哑光材质，操作按钮、警示标识采用对应色彩的高亮材质，整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑了设备的加工性能匹配，针对不锈钢、碳钢等常见金属板材的3mm以内切割需求，匹配100m/min的最大切割速度参数，保证设备的运动行程、结构刚性都能满足精度小于0.02mm的加工要求，各部件之间的装配间隙、运动避让都经过校核，不存在结构干涉问题，完整呈现了中小功率光纤激光切割机的成熟设计方案，可用于设备展示、结构参考、教学演示等多种场景。
