低成本桌面级数控等离子切割工作台

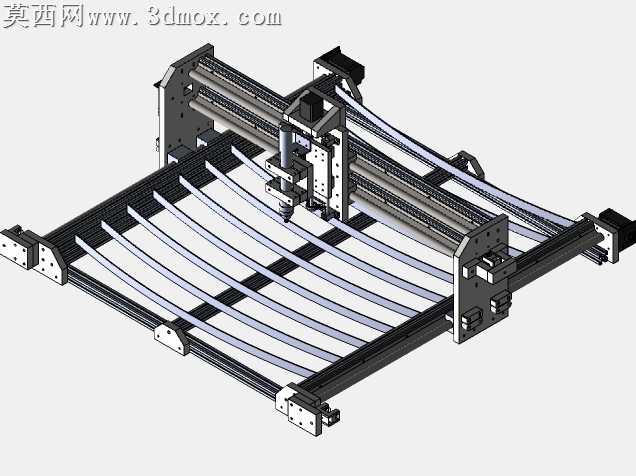

本作品为面向个人DIY场景设计的低成本数控等离子切割工作台，整体采用三维建模软件完成全参数化结构设计，同步完成了装配干涉校验、运动行程模拟与关键部件受力校核，确保各运动轴运行无卡滞、结构强度满足薄板切割作业需求。模型完整还原了设备的全部结构细节，包含XYZ三轴运动模组、等离子割枪安装座、栅格承料台、机架连接组件、拖链走线结构等全部零部件，各部件的装配关系、连接孔位、配合公差均按照实际加工标准进行设计，可直接导出工程图用于零部件加工与整机组装。

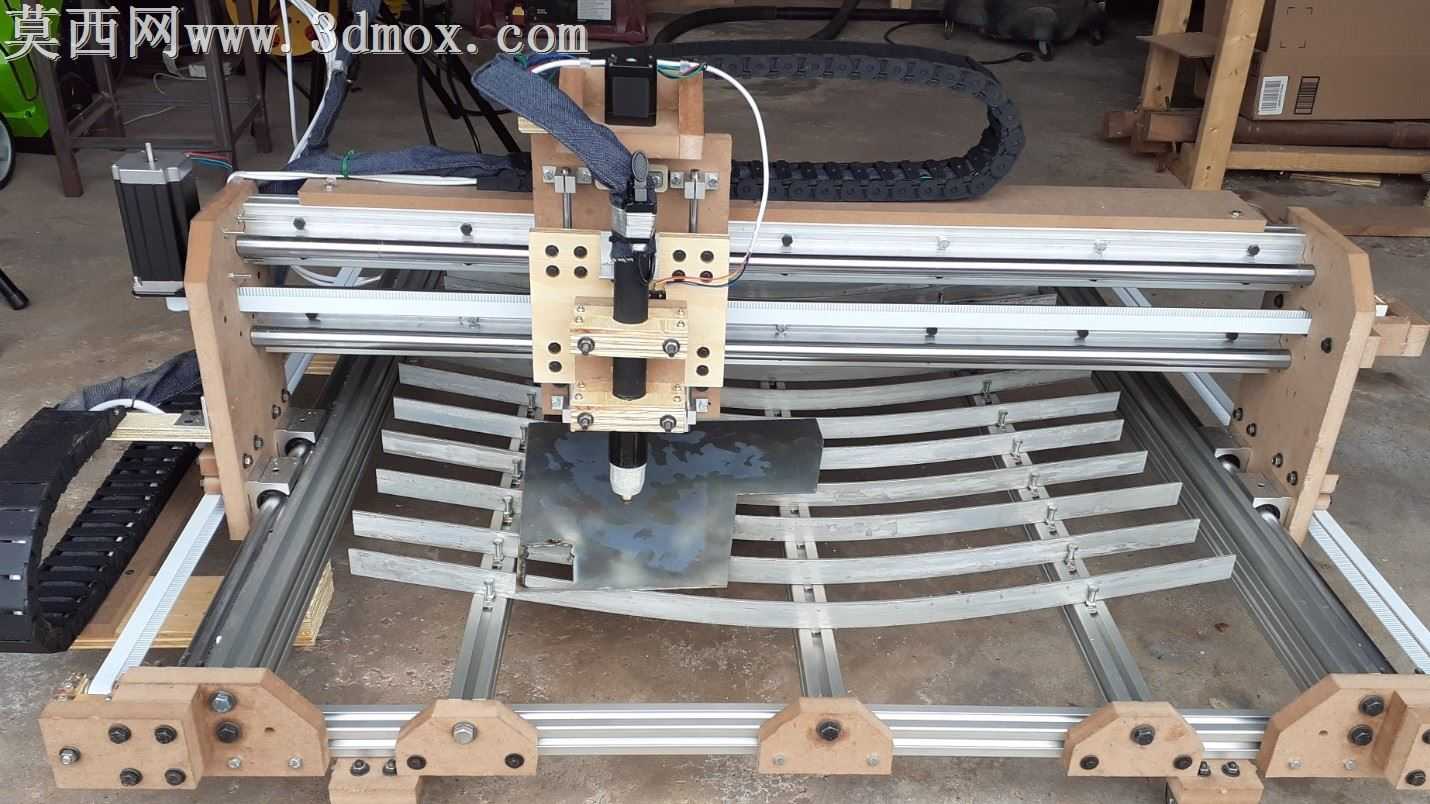

材质设计上，初始原型版本的机架连接件采用多层胶合板经数控铣削加工成型，降低初期制作的成本与加工门槛，用户完成整机调试后可直接使用该设备切割钢制替换件，将木质连接件升级为钢制结构，大幅提升设备的刚性与使用寿命；运动导向部分采用标准圆柱直线导轨搭配滑块，传动部分采用同步带传动结构，兼顾运动精度与组装便捷性；承料台采用弧形金属栅格条排布，既能够承托待切割的金属板材，又可预留等离子切割的熔渣掉落空间，避免切割过程中熔渣堆积损伤设备结构。

设计思路上以低成本、易组装为核心原则，全部支架类零件均可通过小型数控铣床加工制作，无需大型加工设备即可完成整机组装，整机物料成本控制在极低区间，适合个人爱好者、小型加工作坊使用。设备定位为桌面级作业设备，整体尺寸紧凑，无需占用大型厂房空间，用户可搭配额定功率适配的等离子切割机与小型空气压缩机即可完成金属板材的数控切割作业，可实现金属、木材等多种材质的异形件切割加工。建模过程中对所有标准件均采用通用规格选型，方便用户就地采购物料，同时预留了割枪安装位的调节空间，可适配多款常见型号的手持等离子割枪固定安装，降低用户的改装适配成本。
