轮式装载机整机装配结构三维设计

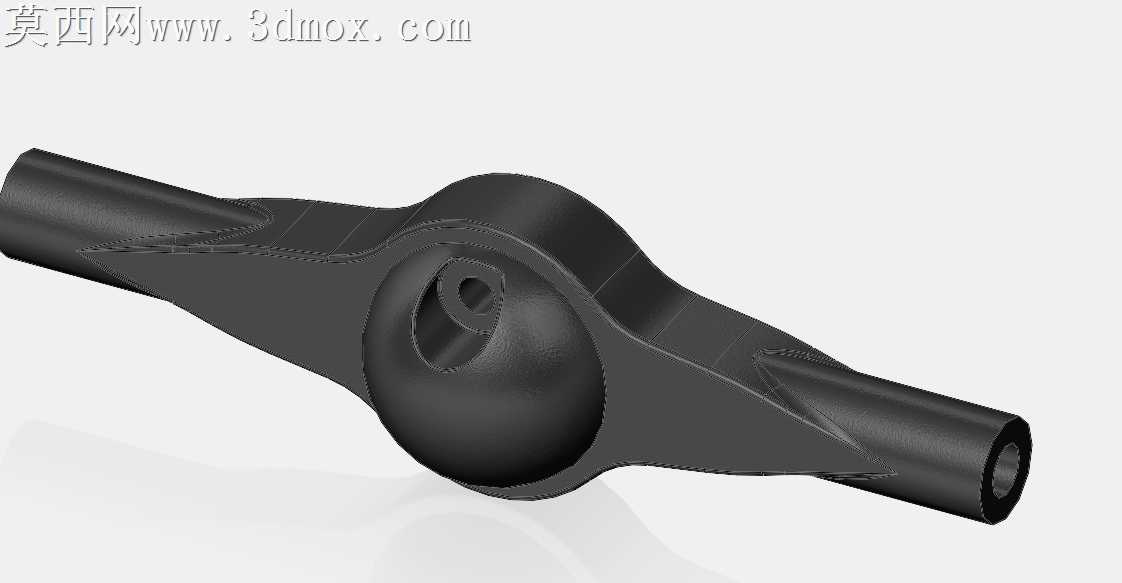

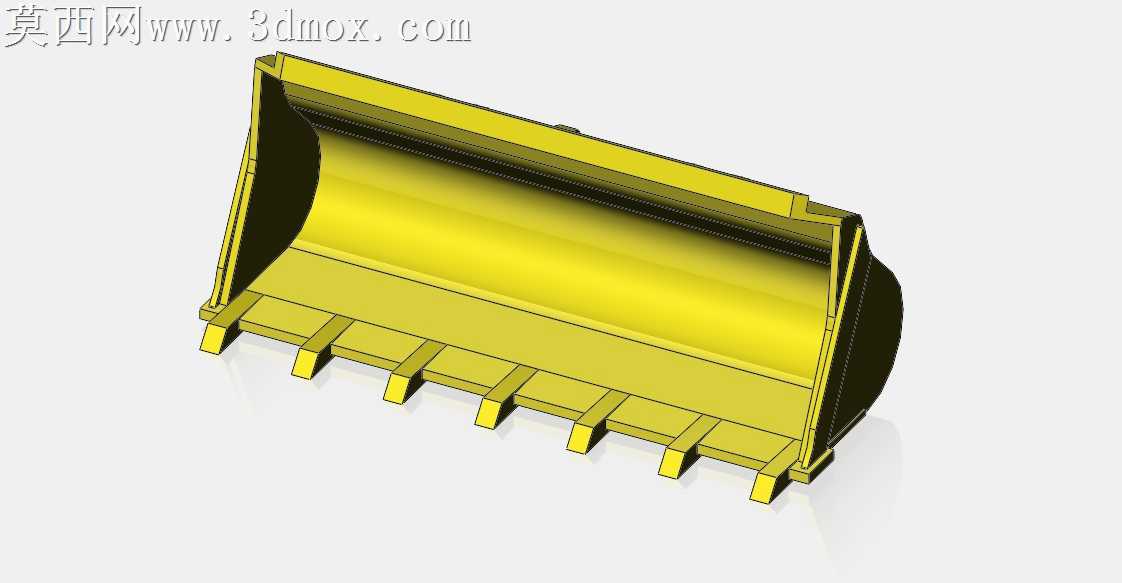

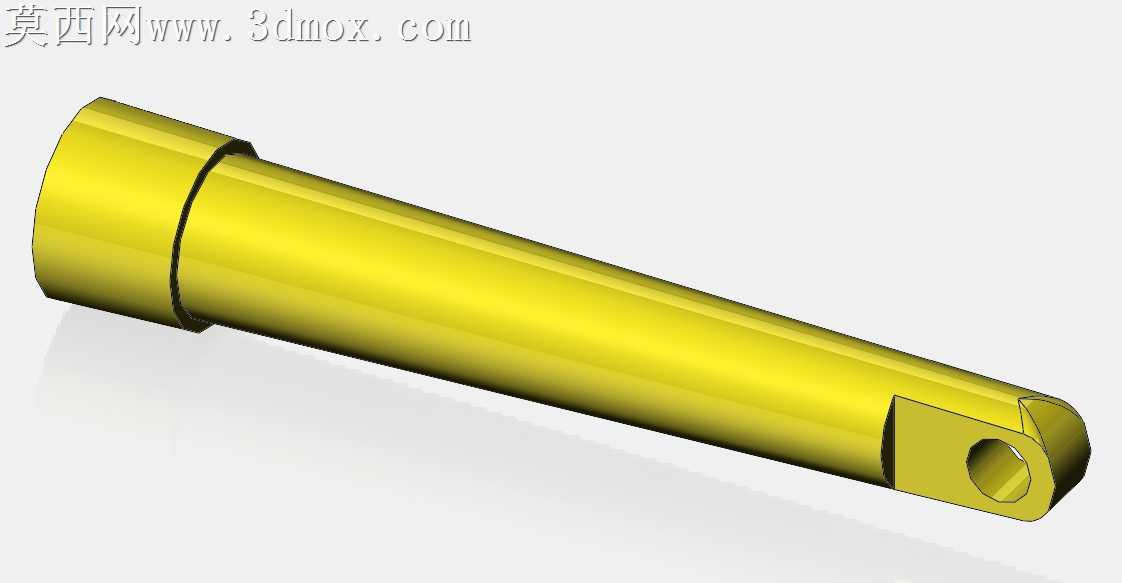

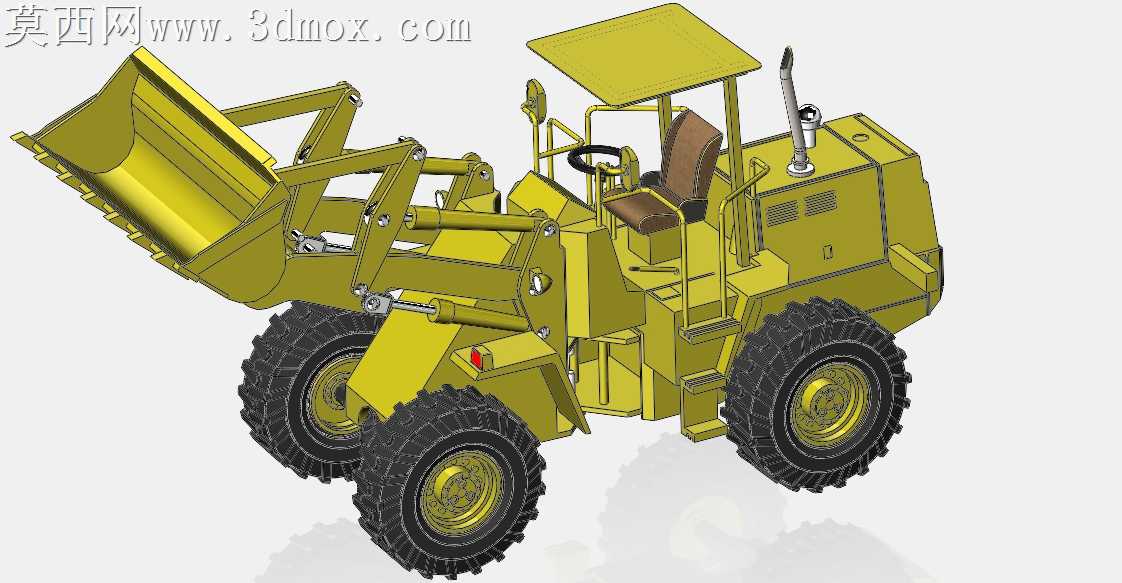

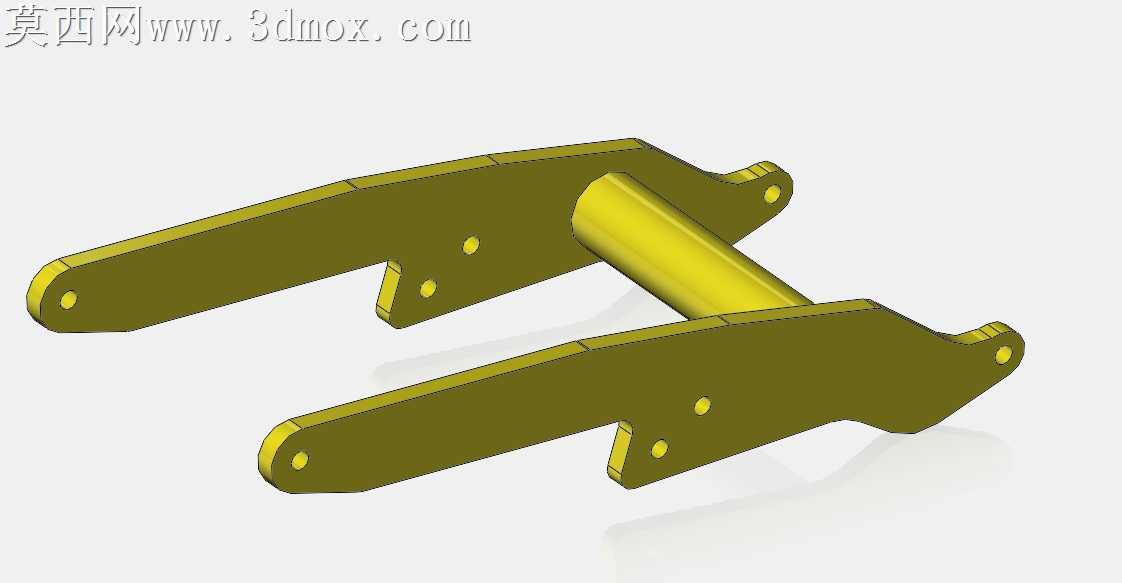

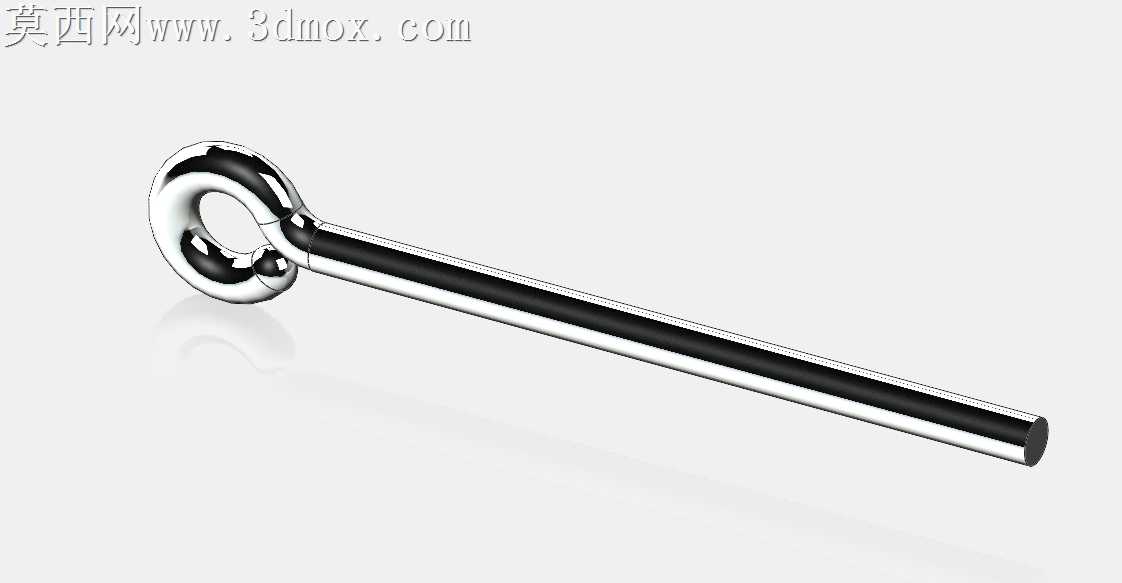

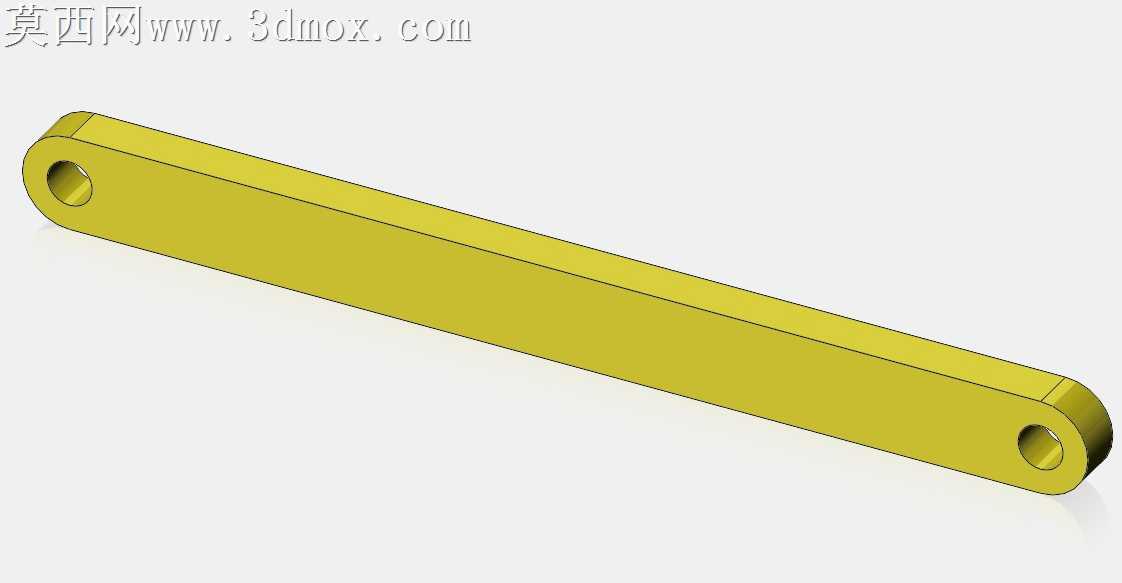

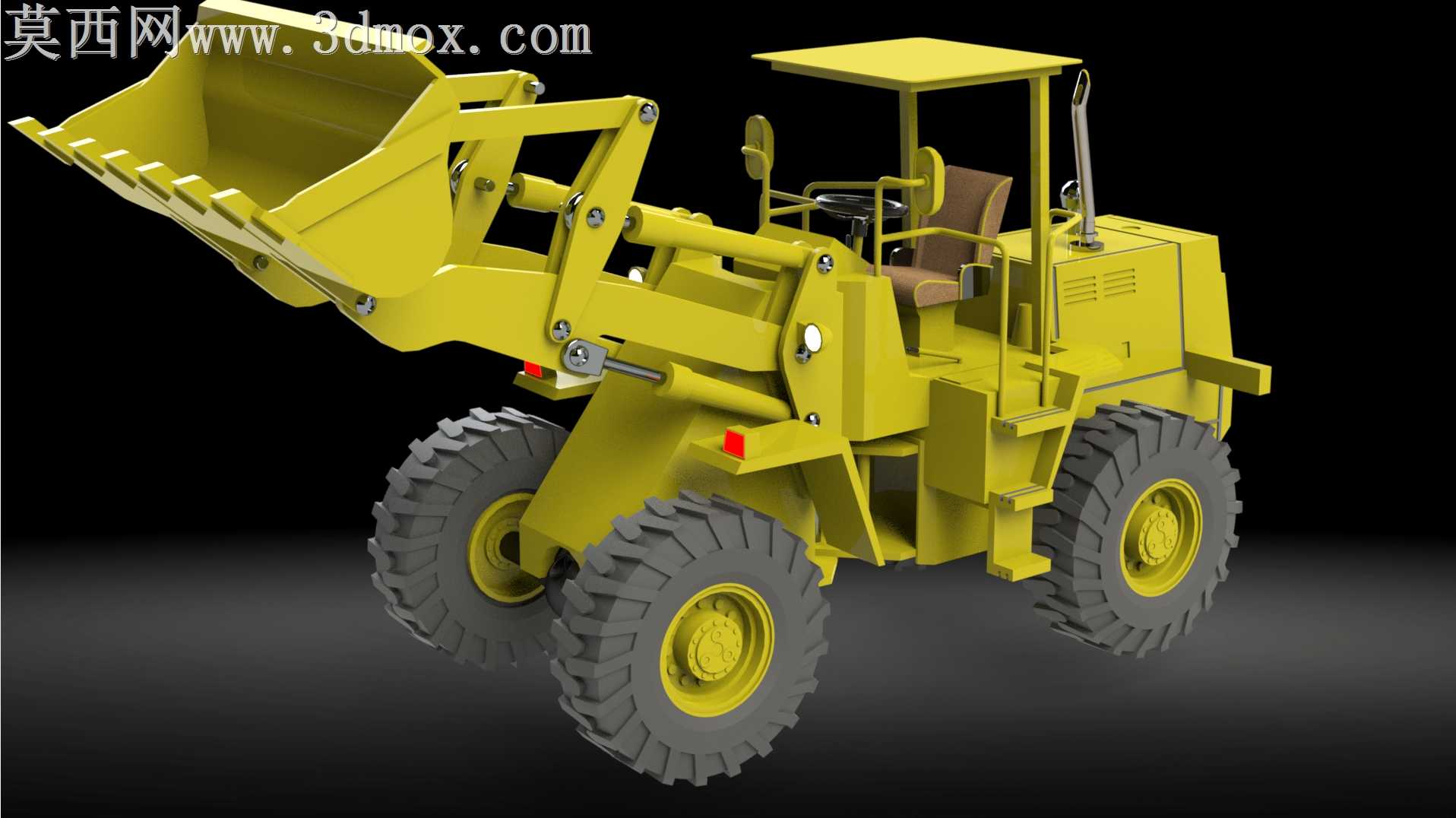

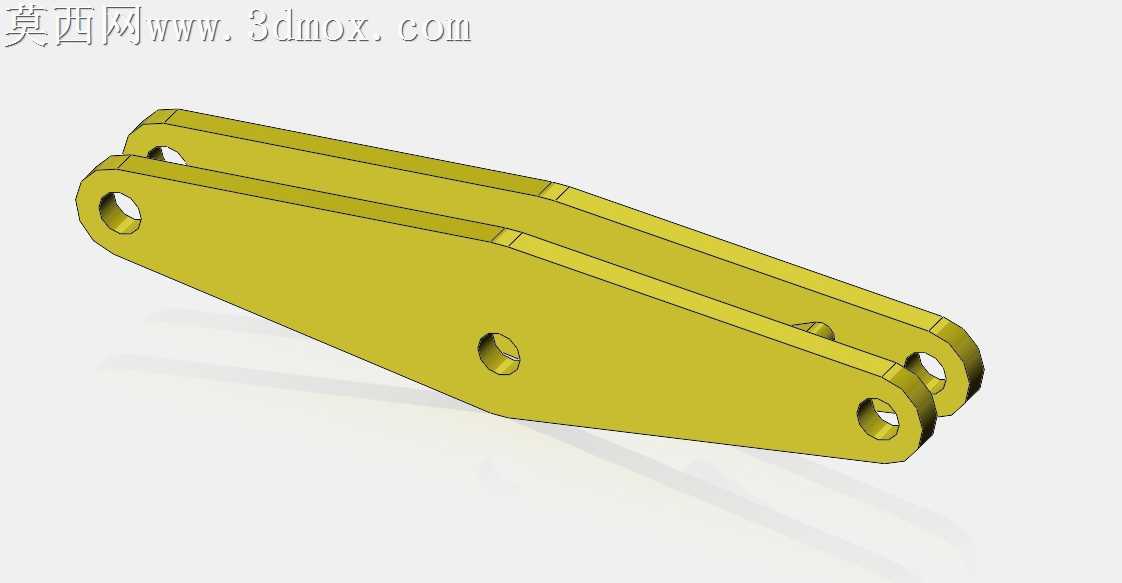

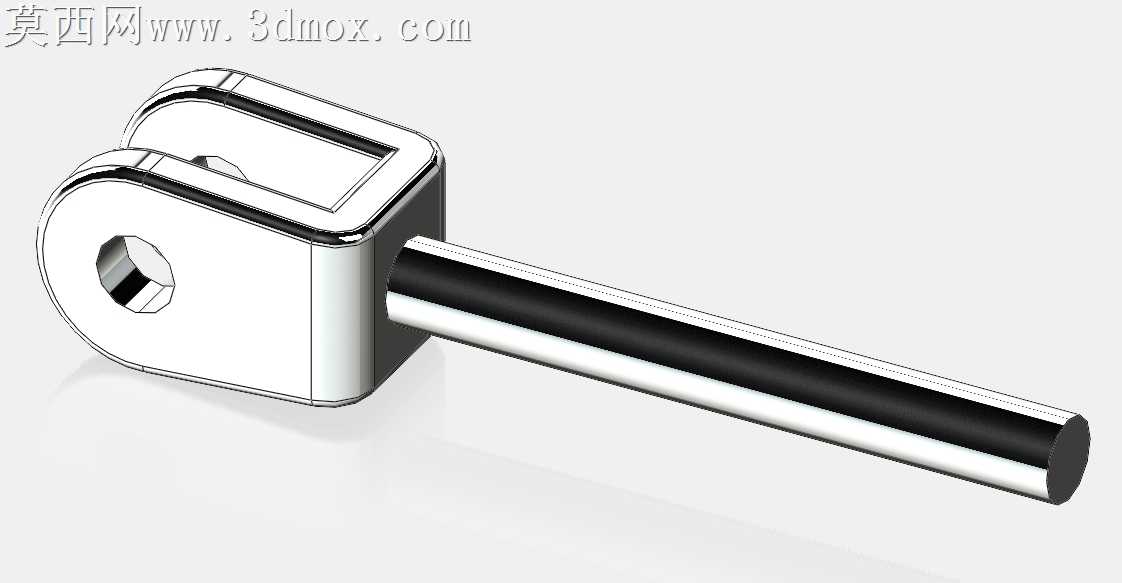

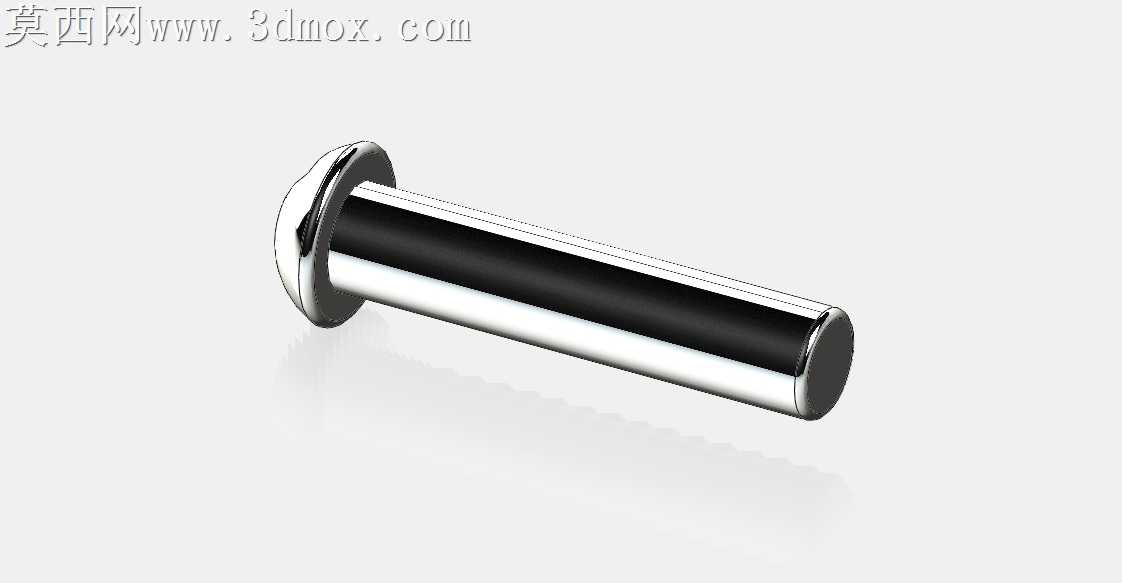

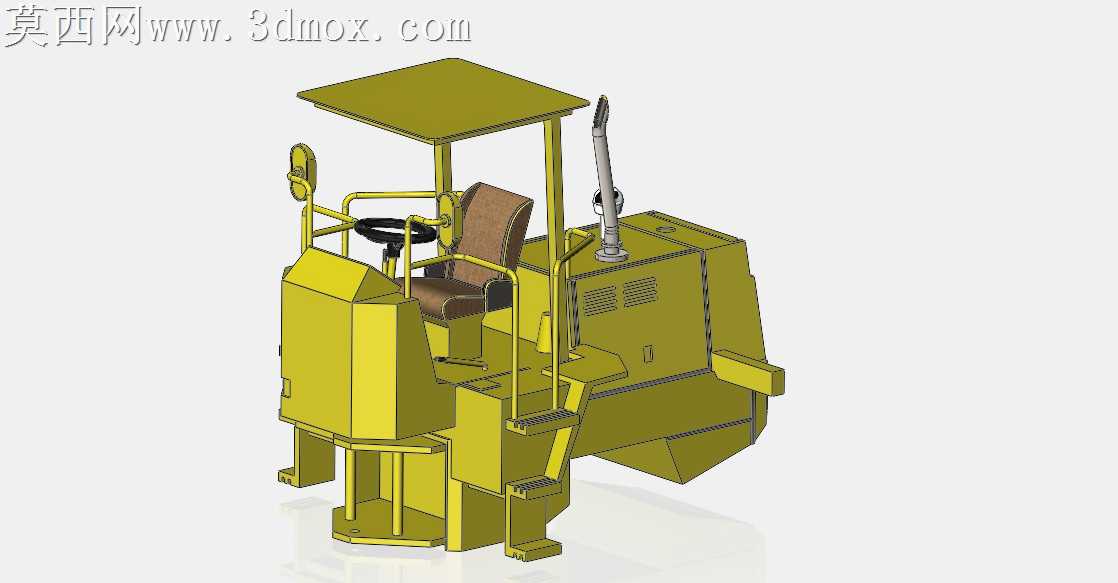

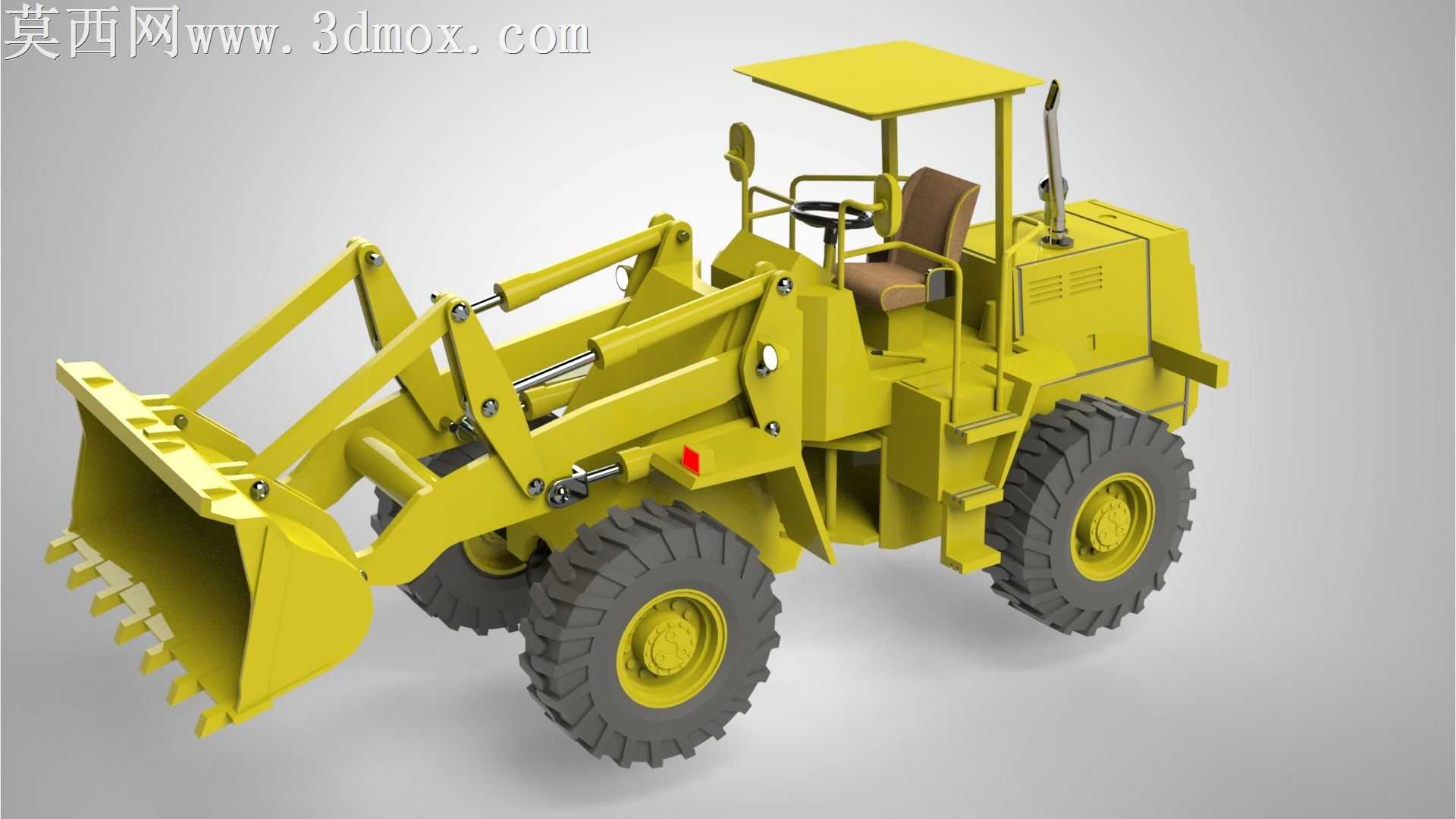

本作品为轮式装载机的整机装配三维设计成果，建模过程遵循工程机械实际生产的设计逻辑，从整机布局规划到分系统零件建模逐步推进，完整还原了轮式装载机的真实结构与功能特征。建模阶段首先确定整机的轴距、轮距、铲斗容量、卸载高度等核心参数基准，按照从前到后、从工作装置到底盘车架的顺序拆分建模模块，分别完成铲斗、动臂、摇臂、转斗油缸、动臂油缸、前车架、后车架、驾驶室、发动机舱、车轮总成、操纵系统等独立部件的参数化建模，每个零件的尺寸比例、连接位置都严格参考真实轮式装载机的结构比例，确保各部件装配后无干涉错位问题。装配过程采用自下而上的装配逻辑，先完成各子装配体的配合约束，比如工作装置的铰接转动副、油缸的伸缩滑动副、车架的铰接转向副，再将子装配体按照整机布局进行总装，对所有运动部件添加符合实际工况的自由度约束，可直观模拟装载机铲掘、举升、卸料、转向的全流程动作，清晰展示各部件之间的运动传递关系。材质与渲染阶段针对不同部件的真实材质属性进行参数设置，车身覆盖件、铲斗、车架等金属结构件采用工程黄哑光金属漆材质，还原工程机械设备的标准涂装质感，轮胎采用深黑色耐磨橡胶材质并添加胎面花纹的凹凸细节，驾驶室座椅采用棕色仿皮材质，液压油缸活塞杆采用亮面镀铬金属材质，玻璃部件添加半透明反光属性，渲染时采用柔和的影棚布光，突出整机的结构轮廓与材质层次，让模型呈现出接近真实设备的视觉效果。设计过程中重点还原了轮式装载机的核心结构特征，包括铰接式车架的转向连接结构、工作装置的连杆机构几何关系、轮胎的深花纹越野胎面设计、开放式驾驶室的操纵件布局，每个铰接点的销轴、紧固件细节都做了还原，既保证了模型的外观写实度，也完整呈现了轮式装载机的机械结构原理，可用于工程机械结构认知、装配教学演示等场景。
