环形螺旋压缩弹性缓冲构件设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1199990
  • 环形螺旋压缩弹性缓冲构件设计

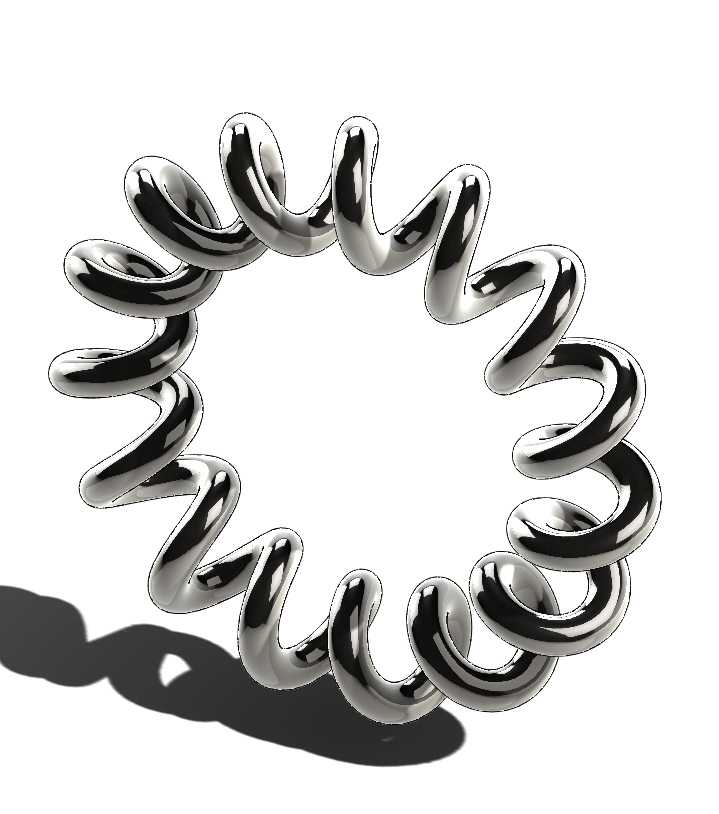

  这类环形螺旋弹性构件,常被用在轴向安装空间受限、需要周向均匀提供弹性补偿力的工况中,和常规直柱螺旋弹簧不同,它的整体成型为闭合环形,每一圈簧丝都沿着环形轨迹连续弯曲成型,不需要额外的导向套或者定位销就能直接卡装在对应环形安装槽内,省去了常规弹簧需要设置定位座、防脱结构的额外设计步骤。在实际设备应用里,这类构件常见于离合器的压盘缓冲结构、轴向限位的阻尼环、小型旋转机构的预紧组件,还有部分需要环形均布弹力的密封件预紧场景,比如高速旋转轴的端面密封预紧,它能沿着整圈圆周提供均匀的轴向弹力,不会出现直弹簧多点布置时弹力不均、局部预紧力不足导致的密封泄漏问题。

  从功能特性上看,它的簧丝截面多为圆形,螺旋升角经过精准计算,在承受轴向压缩载荷时,每一段簧丝的受力变形量均匀,不会出现常规直弹簧压缩时的侧弯、端圈摩擦异响问题,因为整体是闭合环形结构,工作时没有自由端的晃动,在高速旋转的工况下动平衡表现更好,不会因为弹簧自身的质量偏心带来额外的振动载荷。设计这类构件的时候,首先要确定安装位的环形槽中径,这个尺寸直接决定了弹簧整体的环形基准直径,中径偏差过大会导致弹簧卡滞在槽内无法正常变形,或是安装后出现径向窜动;其次要根据所需的预紧力和工作行程计算簧丝直径,簧丝直径过大会导致弹簧刚度太高,压缩行程达不到设计要求,直径过小则会出现弹力不足、长期工作后塑性变形的问题;还要注意螺旋圈数的匹配,圈数过多会导致相邻簧圈在压缩到工作极限位置时出现碰圈,带来额外的刚度突变和磨损,圈数过少则会让单圈变形量过大,超出簧丝材料的许用应力范围,缩短疲劳寿命。

  安装边界方面,这类弹簧的轴向安装高度要匹配槽深,自由状态下的高度需要比槽深高出设计预压量,通常预压量设置为总行程的10%到15%,避免设备运行中出现弹簧脱离安装槽的问题;径向的安装间隙需要控制在簧丝直径的5%到10%,间隙太小会导致弹簧变形时和槽壁摩擦,增加动作阻力,间隙太大则会让弹簧在槽内出现径向偏移,导致圆周方向弹力分布不均。在实际选型验证阶段,还要考虑工作环境的温度、腐蚀情况,普通碳素弹簧钢丝适合常温无腐蚀的工况,如果是在高温或者有腐蚀介质的环境下使用,需要更换对应材质的簧丝,同时调整刚度计算的参数,因为不同材质的切变模量存在差异,直接套用常规参数会导致实际弹力和设计值出现偏差。这类环形弹簧的成型工艺和常规直弹簧有区别,它是在卷簧完成后再进行环形弯曲定型,定型过程中要控制每一段簧圈的弯曲半径一致,避免出现局部应力集中的问题,否则在循环载荷作用下,应力集中的位置会最先出现疲劳裂纹,导致构件失效。和采用多个小直弹簧沿圆周布置的方案相比,这种一体式环形弹簧的零件数量更少,装配时不需要逐个调整每个小弹簧的预压量,能大幅提升装配效率,同时也避免了单个小弹簧失效导致的整周弹力失衡问题,在对装配一致性要求较高的批量生产设备中,这种结构的优势尤为明显。

  在做三维建模的时候,需要先绘制环形的中心轨迹线,再沿轨迹线扫描出螺旋形态的簧丝,要注意螺旋的旋向和环形弯曲方向的匹配,避免出现建模时簧丝自交的问题,同时要还原每一圈簧丝的过渡圆角,尤其是首尾衔接的位置,要保证平滑过渡,不能出现尖锐的接痕,因为实际生产中这个位置如果有接痕,会成为应力集中点,直接影响构件的疲劳寿命。很多设计人员在初次接触这类构件时,容易直接套用直柱弹簧的刚度计算公式,忽略环形弯曲带来的附加应力,导致计算出来的弹力和实际测试值偏差较大,实际上因为簧丝除了承受螺旋压缩带来的扭转应力,还要承受环形弯曲带来的附加弯曲应力,所以在刚度校核的时候需要额外引入弯曲应力的修正系数,才能保证计算结果和实际工况匹配。
