Arduino纳米扩展板固定底座结构设计

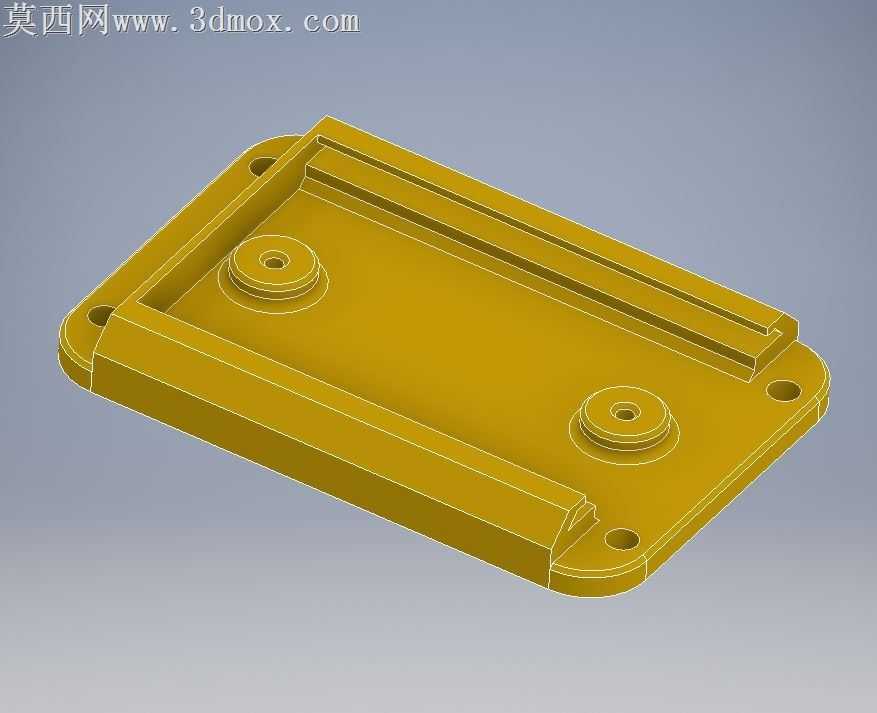

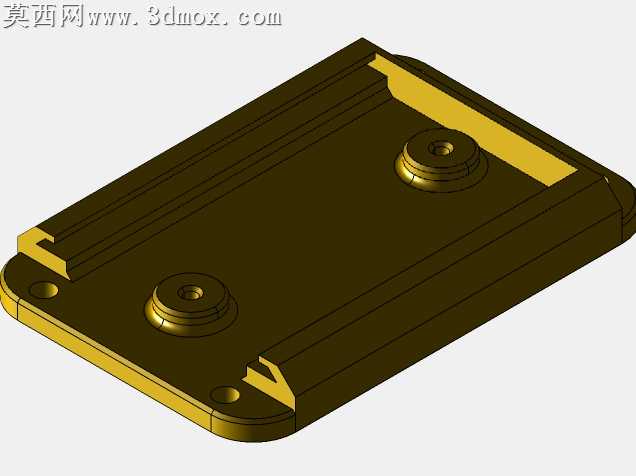

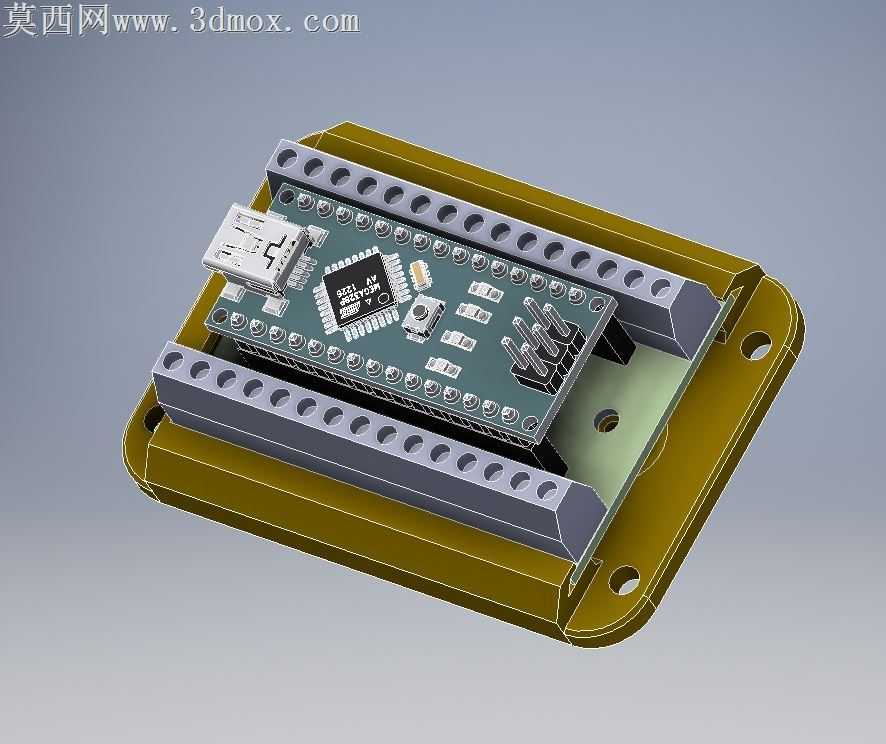

本作品为适配Arduino Nano开发板的扩展安装底座三维模型，整体建模过程围绕嵌入式开发场景的实际安装需求展开，在三维建模阶段首先完成核心定位结构的尺寸校准，严格匹配Arduino Nano开发板的外形轮廓、排针间距与安装孔位参数，确保开发板放置后可实现精准对位，无错位、偏移问题。底座主体采用带圆角的矩形板式结构，边角处设计沉头安装孔，可通过螺丝将底座整体固定在各类设备壳体、实验台架表面，兼顾安装牢固度与外观整洁度。模型结构上设计了与开发板排针位置对应的限位凸台，凸台高度经过反复调整，既可以承托开发板主体，避免电路板直接与底座平面接触造成的引脚短路、元件磨损问题，又不会遮挡开发板上的USB接口、复位按键、外接引脚等核心功能区域，保证开发板安装后所有外设接口均可正常使用。材质渲染阶段，底座主体采用哑光工程塑料质感，还原3D打印成品或注塑加工件的真实视觉效果，表面添加细微的磨砂纹理，避免渲染效果过于塑料化失真；开发板部分还原工业PCB板的深绿阻焊层质感，排针部分做金属镀镍的哑光金属效果，板载芯片、电容、USB接口等元件均按照实物比例还原细节，渲染时采用柔和的侧上方打光，清晰展现底座的安装槽位、固定孔位与承托结构的层次关系，避免阴影过重遮挡结构细节。设计思路上充分考虑嵌入式开发的实用需求，摒弃多余的装饰性结构，整体造型简洁规整，所有棱边均做圆角处理，既避免尖锐边角造成的安装划伤，也适配3D打印的工艺特性，减少打印过程中的支撑需求，降低成品制作难度。模型同时预留了充足的走线空间，开发板安装后底部与底座平面之间留有均匀间隙，方便外接杜邦线、传感器引线的排布整理，可广泛应用于电子实验、嵌入式项目原型制作、小型智能设备的控制板固定场景，整体结构紧凑，安装便捷，兼顾实用性与加工友好性。
