复古浮雕纪念铜章立体造型设计

　　这类浮雕金属牌的应用场景多集中在工业纪念标识、品牌历史铭牌、定制工艺藏品领域，区别于普通平面蚀刻铭牌，立体浮雕结构能在不同光照角度下呈现更丰富的光影层次，触摸时也能获得清晰的肌理反馈，常被用于老厂历史纪念、工业遗产标识、定制纪念藏品的制作环节。从实际用途来看，该类浮雕件既可以作为独立的纪念章坯体，经过后续抛光、镀色、做旧处理后成为工艺藏品，也可以嵌入设备铭牌、厂区标识墙、历史展陈构件中，作为承载特定工业历史记忆的实体载体，相比平面印刷标识，立体浮雕结构的耐磨性能更强，在户外长期布设场景下，不会因为风化、摩擦出现标识内容脱落的问题。从功能特性上看，该浮雕件采用圆形盘式结构，边缘做了圆弧过渡处理，既可以避免锐边在后续加工、

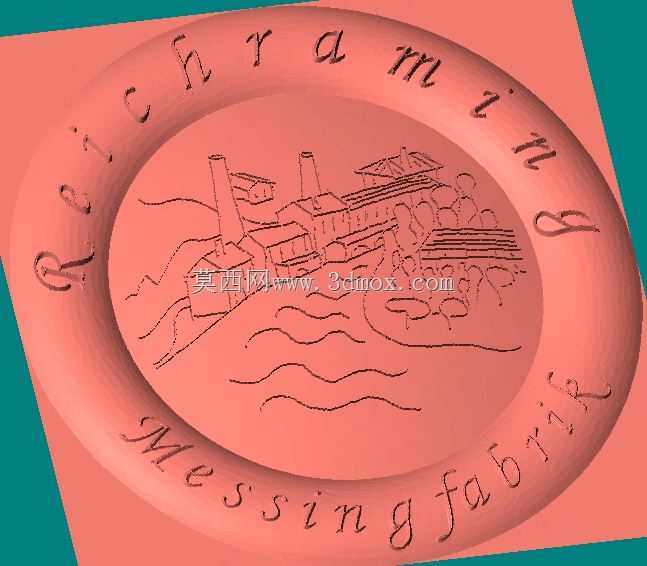

　　搬运过程中造成磕碰划伤，也能让整体视觉重心集中在中心图案区域；盘面分为内外两个功能区域，外圈环带区域布置环绕式文字浮雕，中心区域布置场景类线刻浮雕，文字与图案的浮雕高度保持一致，既保证了触摸时的整体平整度，也避免了局部凸起过高在冲压、压铸环节出现填充不满或者脱模拉伤的问题。设计思路上，首先确定整体的圆形基准轮廓，先绘制盘面的基础回转体结构，预留出统一的浮雕深度余量，所有浮雕特征的拔模角度统一设置为3度，适配金属冲压、精密铸造或者CNC雕刻的加工工艺要求，避免出现倒扣结构导致后续加工需要多工序拆分。文字浮雕沿着外圈环带的圆弧路径做阵列排布，每个字符的笔画宽度保持均匀，最小笔画宽度控制在1.2mm以上，

　　确保在最小加工刀具直径1mm的情况下，不会出现笔画断裂或者细节丢失的问题；中心区域的场景图案采用线面结合的浮雕方式，建筑轮廓、水纹线条的凸起高度与外圈文字保持一致，图案的线条走向顺着圆形盘面的径向做自然过渡，避免出现垂直于脱模方向的侧凹结构。外形尺寸与安装边界方面，这类圆形浮雕件的常规直径范围在80mm到150mm之间，盘面基础厚度设置为5mm，浮雕凸起高度统一为1.5mm，背面预留2mm深度的沉台结构，适配胶粘、嵌装或者螺丝固定的安装方式；如果是作为独立纪念章使用，背面可以额外预留激光打标区域，用于补充刻印编号、年份等信息，沉台结构也能适配后续的别针、底座安装配件，不需要额外对浮雕正面做二次加工。

　　建模过程中需要重点控制浮雕特征与基础盘面的过渡圆角，所有浮雕根部都设置0.2mm的内圆角，既可以减少加工过程中的应力集中，也能避免压铸或者冲压环节出现应力开裂的问题；盘面的外边缘做R1的圆弧倒边，去除加工毛刺的同时，也能提升整体握持或者触摸的手感。针对不同的加工工艺，模型可以做对应的参数调整，如果采用精密铸造工艺，可以适当加大浮雕的拔模角度到5度，降低脱模难度；如果采用CNC精雕工艺，可以适当缩小浮雕根部的圆角到0.1mm，提升图案细节的锐利度；如果采用冲压工艺，需要将浮雕的凸起高度控制在1.2mm以内，避免冲压过程中材料流动不足导致图案残缺。这类浮雕件的细节处理上，水纹线条采用不等宽的流畅曲线，模拟自然水面的波纹层次，建筑轮廓的线条做适当的简化处理，避免过多细碎特征导致加工难度提升，环绕文字的字符间距保持均匀，沿着圆弧路径的切线方向布置，保证每个字符的阅读角度符合人眼观察习惯，不会出现字符倾斜过度难以识别的问题。
