双球头铰接式液压油缸结构设计

项目分类:液压 发布时间:2021-12-29 ID:476549

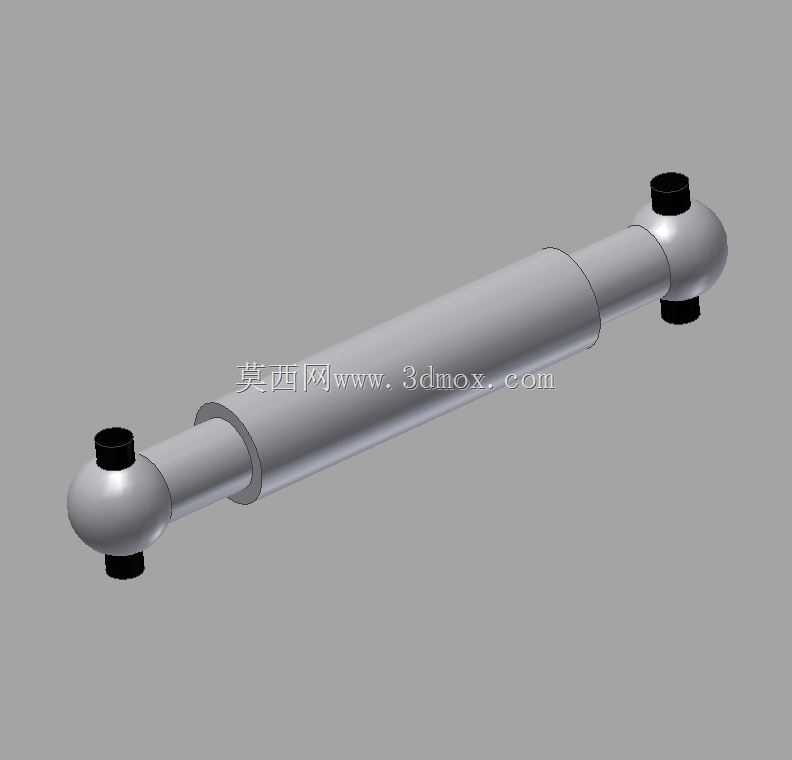

  • 双球头铰接式液压油缸结构设计

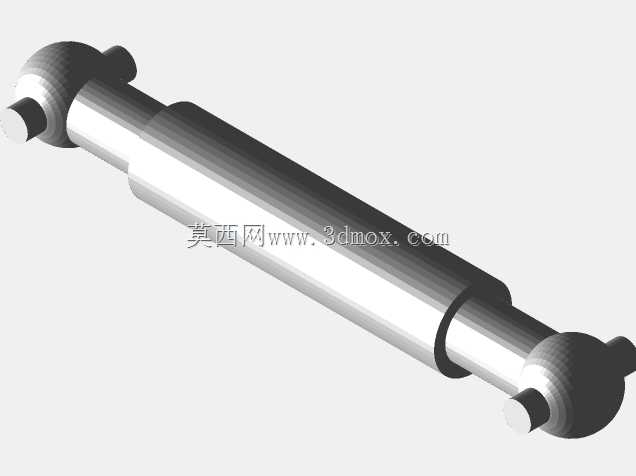

  • 双球头铰接式液压油缸结构设计

  在工程机械、农用装备、专用作业车辆的液压执行回路里,这类两端带球头铰接结构的油缸属于高频应用的直线执行元件,和常规耳轴式、法兰式安装的油缸不同,它的核心适配场景是安装位存在多自由度偏摆、作业过程中执行端会随负载产生角度偏移的工况,比如装载机的动臂辅助支撑、平地机的铲刀角度微调、收获机械的割台升降限位,还有部分工业自动化线里的工装夹具压紧位,都需要这类能补偿安装同轴度误差、允许一定角度偏转的执行件。

  从结构设计逻辑来看,两端的球头结构是整个部件的核心功能点,球头和配套的球座配合后,可实现沿缸筒轴线周向360度的小角度偏转,单端最大偏摆角度通常控制在8到12度区间,既可以抵消安装时两铰接点的位置度偏差,避免缸筒受径向附加弯矩导致密封件偏磨、活塞杆拉伤,也能在设备作业受冲击载荷时,通过球头的微量转动释放应力,避免缸筒、活塞杆出现疲劳断裂。缸筒部分采用分段等直径设计,中间段为主体承压筒壁,两端靠近球头的位置做了缩径过渡,一方面是降低整体重量,另一方面是给两端的密封组件、导向套预留安装空间,筒壁的厚度根据额定工作压力匹配,常规16MPa工作压力下,缸筒内径和壁厚的比值控制在10:1左右,保证承压时的径向变形量在密封件允许的补偿范围内。

  实际选型和安装时,首先要确认两端球头的安装尺寸,球头端部的螺纹规格、球头直径直接决定了和设备安装座的匹配性,球头的球面粗糙度要控制在Ra0.8以下,表面做淬火处理,硬度达到HRC55-60,避免长期铰接转动出现球面磨损、间隙变大导致的动作卡顿。安装边界上,要预留出油缸全伸、全缩状态下的偏转空间,不能让缸体外壁和周边的结构件发生干涉,尤其是在油缸伸出到最大行程时,两端球头的偏摆角度不能超过设计允许的最大值,否则会拉坏球头的密封防尘圈,导致泥沙进入铰接面加速磨损。

  功能特性上,这类油缸属于双作用单活塞杆结构,液压油从两端的油口进入后可实现伸出、缩回的双向动作,两端的黑色堵头是油口防护件,实际装机时会替换成对应的液压管接头,和系统的高压油管连接。导向套部分采用铜基合金加聚四氟乙烯的复合导向结构,既能承受活塞杆往复运动的径向载荷,又能降低摩擦阻力,减少爬行现象。密封组件采用蕾形圈加防尘圈的组合,承压侧的蕾形圈可承受高压下的油液密封,外侧的防尘圈可以阻挡作业环境中的泥沙、粉尘进入缸筒内部,延长密封件的使用寿命。

  设计这类油缸的三维模型时,要重点关注几个配合尺寸的公差:球头和球座的配合间隙控制在0.02到0.05mm之间,间隙过大会导致铰接晃动,影响动作精度,间隙过小则会出现转动卡滞;活塞杆和导向套的配合采用H8/f7间隙配合,保证往复运动顺畅的同时,避免密封件被挤出间隙;缸筒内壁的粗糙度要达到Ra0.4,滚压加工后形成的表面硬化层可以提升耐磨性能,降低内泄漏量。另外,在做整机装配的运动仿真时,要模拟全行程范围内的油缸偏摆状态,确认在极限偏摆角度下,球头不会从安装座中脱出,液压油管不会和周边结构发生剐蹭,尤其是在设备做复合动作时,比如装载机举升动臂同时转斗的工况,油缸的偏摆角度是动态变化的,三维建模时要把这些极限工况的位置都做干涉检查,避免实际装机后出现结构碰撞。

  和常规的固定安装油缸相比,这种双球头铰接油缸的适配性更强,不需要安装时严格保证两铰接点的同轴度,降低了机架焊接的加工精度要求,在很多非精密传动的重载液压场景下,能大幅降低设备的装配难度,同时提升部件的抗冲击能力,减少故障点。在做模型的结构细节处理时,缸筒和两端端盖的连接采用螺纹加焊接的组合方式,保证连接强度的同时,避免高压下出现端盖脱出的风险,所有的锐边都做了R1到R2的圆角处理,避免应力集中,尤其是在球头和活塞杆的过渡位置,采用大圆角过渡,降低交变载荷下的应力集中系数,提升部件的疲劳寿命。
