大众传动配套齿轮式液压动力泵结构

　　这款齿轮式液压泵主要适配大众系列车型传动系统的液压动力供给场景，在车辆传动机构的液压回路中承担核心动力输出职能，为变速箱换挡执行机构、离合器压紧装置提供稳定的压力油源，是传动系统液压控制回路的核心动力部件。从实际装车应用来看，这类泵通常直接安装在变速箱壳体的预留安装位，输入端与变速箱传动齿轮组啮合取力，无需额外配置独立驱动源，整体集成度较高，能在车辆运行的全转速区间内匹配传动系统的油压需求。

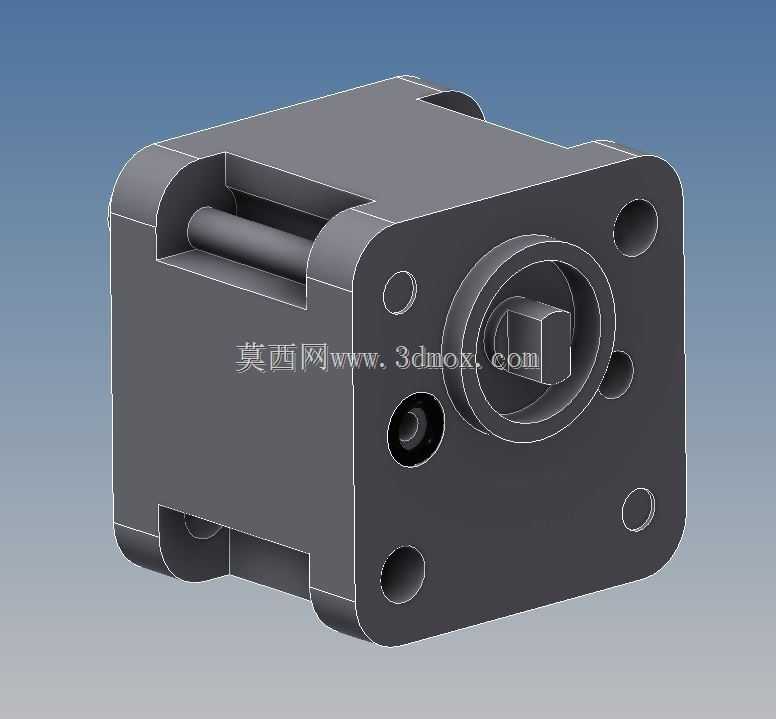

　　从结构设计逻辑来看，这款泵采用外啮合齿轮的核心结构，泵体采用一体式方形铸铝壳体加工而成，壳体前端设置带定位止口的法兰安装面，法兰面上均匀分布四个安装通孔，对应变速箱壳体上的定位螺柱，安装时止口嵌入变速箱壳体的定位槽内，能保证泵轴与传动取力齿轮的同轴度，避免运行过程中出现偏磨、泄漏等问题。泵体侧面设置进出油道接口，进油口对接变速箱油底壳的吸油管路，出油口直接连通变速箱液压控制阀体的主油道，油道走向经过优化，能减少油液流动过程中的沿程阻力，降低泵体自身的功率损耗。

　　泵的核心工作腔位于壳体内部，一对参数完全一致的外啮合齿轮安装在腔体内，齿轮端面与壳体端盖之间设置精密间隙配合的耐磨侧板，侧板采用双金属烧结材质，既可以减少齿轮端面旋转的摩擦阻力，又能自动补偿长期运行产生的磨损量，保证泵的容积效率不会随使用时长出现大幅衰减。输入端的方形驱动轴头直接插入取力齿轮的内方孔内，传动过程中无间隙，动力传递响应快，能在车辆起步、换挡的瞬间快速建立起系统所需的工作压力，避免出现换挡延迟、离合器打滑等问题。

　　从安装边界尺寸来看，这款泵的整体外形为方块式结构，轴向总长度控制在120mm以内，法兰安装面的对角线尺寸不超过100mm，四个安装孔的中心距严格匹配大众系列02T、0AM等型号变速箱的安装孔位，安装后不会与变速箱周边的换挡机构、线束支架产生运动干涉。泵体自身的重量控制在1.2kg左右，不会给变速箱壳体带来额外的负重负担，进出油口的位置高度经过精准计算，安装后油口中心与变速箱油道中心完全对齐，无需额外加装过渡接头，减少了潜在的泄漏点。

　　在实际运行特性方面，这款泵的额定工作压力适配变速箱液压系统的4-6bar工作区间，峰值压力可以达到10bar，完全覆盖换挡过程中离合器压紧、拨叉动作的瞬时压力需求。泵体内部设置有限压阀结构，当系统压力超过设定阈值时，限压阀会自动开启泄油，避免压力过高损坏液压回路中的密封件、阀体等精密部件。齿轮的齿形经过修形处理，运行过程中齿轮啮合的噪音控制在60分贝以内，不会给驾乘人员带来额外的噪音干扰。齿轮与壳体之间的径向间隙控制在0.02-0.03mm之间，既可以保证齿轮旋转过程中不会与壳体内壁出现刮蹭，又能减少高压油的内泄漏量，保证泵在低转速工况下也能快速建立足够的系统压力，避免车辆低速行驶时出现换挡顿挫的问题。

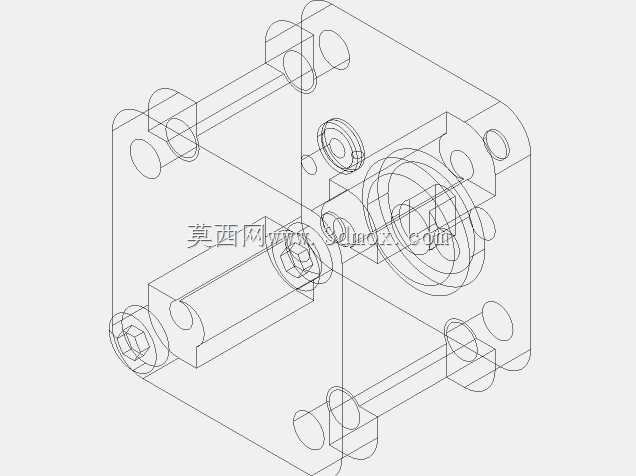

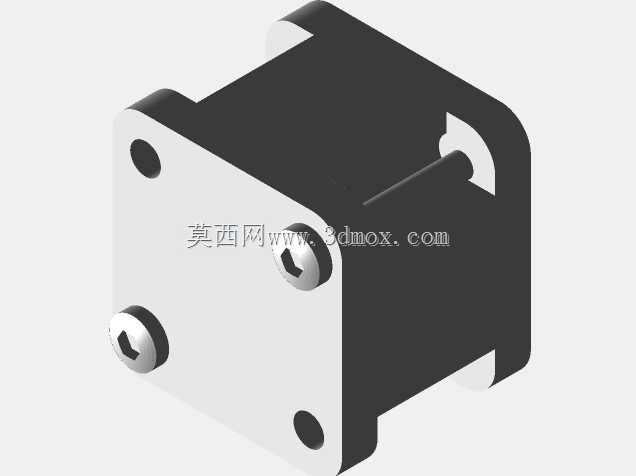

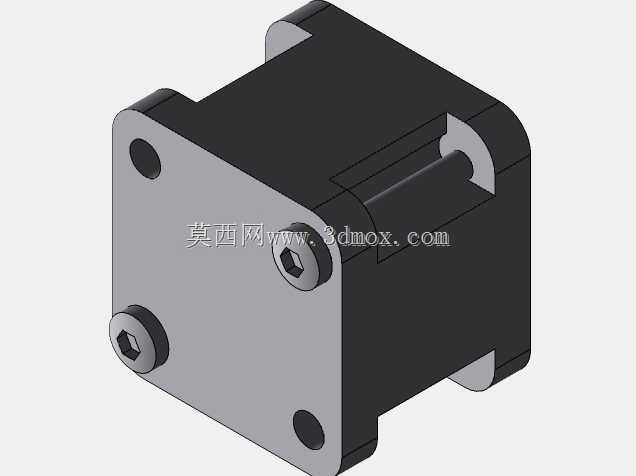

　　从建模还原的角度来看，这款模型完整还原了泵体的所有外部安装特征，包括法兰面的安装孔位置、驱动轴头的方榫尺寸、壳体上的定位销孔、进出油口的接口形式，所有尺寸均按照实物1:1比例绘制，可直接用于传动系统的装配干涉检查、液压管路布局模拟、维修教学演示等场景。模型的壳体圆角、安装凸台、加强筋等细节特征都做了精准还原，没有做过度的简化处理，能直观呈现这款液压泵的真实结构形态，方便结构设计人员在做同类产品改型设计时参考其安装布局、结构强度设计思路，也可供设备选型人员在做变速箱液压系统配套时核对安装尺寸、接口参数。
