杆端关节轴承铰接连接构件结构设计

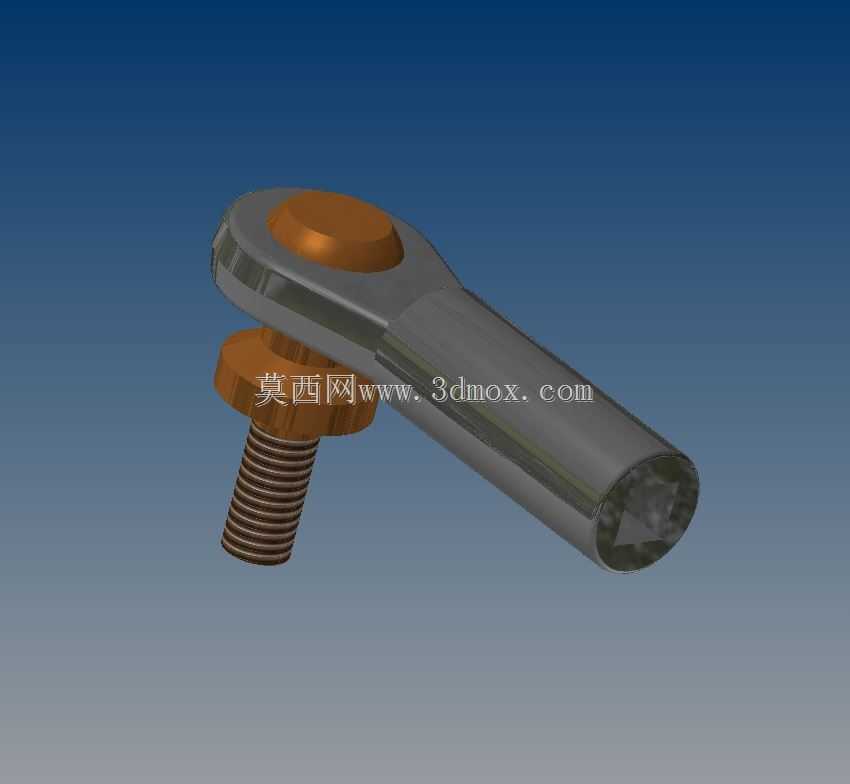

　　在轻工自动化输送线、小型工装夹具调整机构、非标设备连杆传动单元的设计场景中，这类带外螺纹安装端的杆端关节铰接构件，是解决小角度偏摆、多自由度铰接传动需求的核心基础零件。不同于常规刚性铰接轴套只能完成单平面内的转动动作，该构件内置的球面配合副可以允许连接端在一定锥角范围内完成任意方向的偏摆调整，能有效补偿安装过程中出现的同轴度误差，抵消设备运行时产生的小幅振动偏移，避免连杆机构因为别劲出现卡滞、磨损加剧的问题。

　　从结构设计逻辑来看，该构件分为杆体、球头座、铰接球头、锁紧螺母几个核心部分。杆体采用一体化锻造结构，握持端做了圆柱面防滑处理，方便安装时施加拧紧力矩，不会出现扳手打滑的问题；球头座与杆身过渡位置做了大圆角应力释放设计，避免交变载荷作用下在应力集中位置出现断裂失效。内部的球面配合副经过精密研磨，配合间隙控制在微米级，既保证转动时的顺滑无卡滞，又不会因为间隙过大出现传动空程，影响机构的定位精度。配套的锁紧螺母与杆端外螺纹精度匹配，安装时可以通过调整螺母的拧紧位置，精准控制铰接构件的安装长度，适配不同安装距的连杆布局需求，螺母端面做了防滑齿结构，拧紧后可以有效防松，即使在设备长期振动的工况下也不会出现螺纹松动移位的问题。

　　从安装边界与尺寸适配角度看，该构件的外螺纹规格为M2，属于小型精密铰接件，适配的安装板厚度范围在2mm到8mm之间，安装时需要在连接板上加工对应规格的螺纹过孔，过孔直径比螺纹大径大0.2mm即可，预留足够的调整余量同时避免间隙过大影响连接刚性。球面铰接端的内孔可以配套对应直径的连接销轴，销轴与内孔采用间隙配合，配合公差选H8/g7即可满足常规传动需求，如果是用于高精度定位场景，可以将配合公差收紧到H7/h6，减少传动回程误差。构件整体的最大摆角可以达到15度左右，在设计连杆机构时需要预留足够的摆动空间，避免球头座在摆动过程中与周边的结构件发生干涉，尤其是在多连杆联动的机构中，需要在三维装配环境下做全行程的运动仿真，验证各个极限位置的间隙是否满足安全要求，一般预留不小于2mm的安全间隙即可覆盖加工与装配带来的尺寸误差。

　　在实际选型应用中，这类小型杆端铰接件多用于载荷不大的调整机构，比如检测设备的探针调整支架、小型气动推杆的端部连接、工装夹具的快速压紧摆臂等场景，不适合用于大载荷的主传动链路。设计时需要核算铰接点的实际径向载荷与冲击载荷，确保球面配合面的接触应力在材料许用范围内，该类构件一般采用轴承钢制作球头，座体采用优质合金钢调质处理，表面做发黑防锈处理，可以适应常规车间的工况环境，如果是用于潮湿或者有腐蚀介质的场景，可以选择表面镀镍或者不锈钢材质的版本，避免锈蚀导致铰接动作卡滞。日常维护时只需要定期在球面配合位置涂抹少量润滑脂，即可保证长期运行的顺滑度，减少磨损量，延长构件的使用寿命。在三维建模过程中，需要重点还原球面配合的接触关系，螺纹部分采用简化的装饰螺纹线即可，不需要绘制详细的牙型，减少模型的数据量，同时要准确标注各个关键安装尺寸，包括螺纹规格、杆身长度、球头中心到杆端的距离、最大摆角范围等参数，方便后续装配时直接调用，不需要反复核对尺寸。
