适配Birkin7Sprint车型的大众G40散热器安装支架

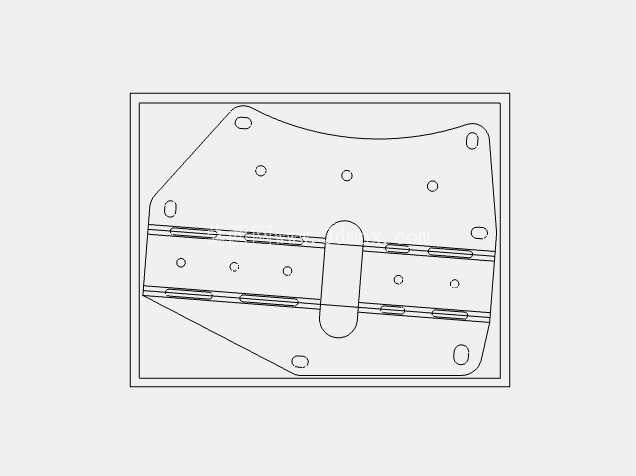

　　在小众跑车改装的冷却系统适配场景中，不同车型的散热器安装位不匹配是经常遇到的结构问题，这款支架正是为解决大众Polo 86C G40散热器在Birkin 7 Sprint车型上的安装需求开发的结构件，适配Westfield、Lotus 7这类轻量化开放式跑车常见的散热器改装逻辑。从实际装车的边界条件来看，这类轻量化跑车的前部安装舱没有预留对应车型散热器的固定点位，传统改装方案往往需要切割车身钣金、焊接固定支座，会对原车结构造成不可逆的改动，后续复原难度极大，而这款支架的设计核心就是在不破坏原车结构的前提下，完成散热器的可靠固定。

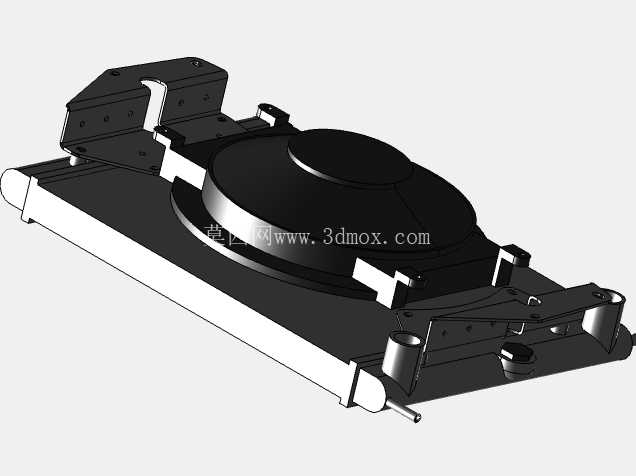

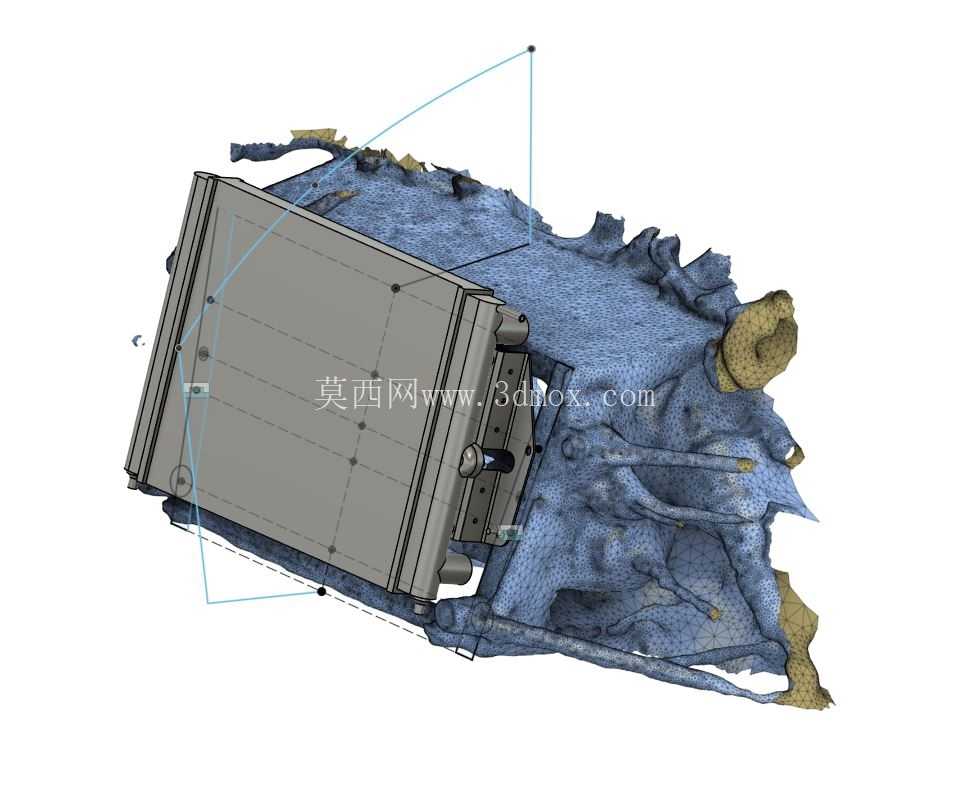

　　设计阶段的数据源全部来自实车扫描与实物测绘，通过三维扫描获取Birkin 7 Sprint前部车架的安装点云数据，同时对RIDEX 470R0394型号的大众Polo 86C G40散热器进行全尺寸测量，提取散热器本体的固定孔位、进出水方向、整体轮廓参数，在建模过程中反复匹配两者的空间位置，预留出散热器软管的排布空间，安装时仅需要调整散热器进出水软管的长度与走向，不需要对车架、散热器本体做任何切削、焊接加工。从结构特性来看，支架的安装点位完全匹配原车前部车架的现有螺栓孔位，固定面的形位公差控制在合理范围内，保证散热器安装后不会出现额外的装配应力，避免长期颠簸工况下散热器壳体出现开裂渗漏的问题。

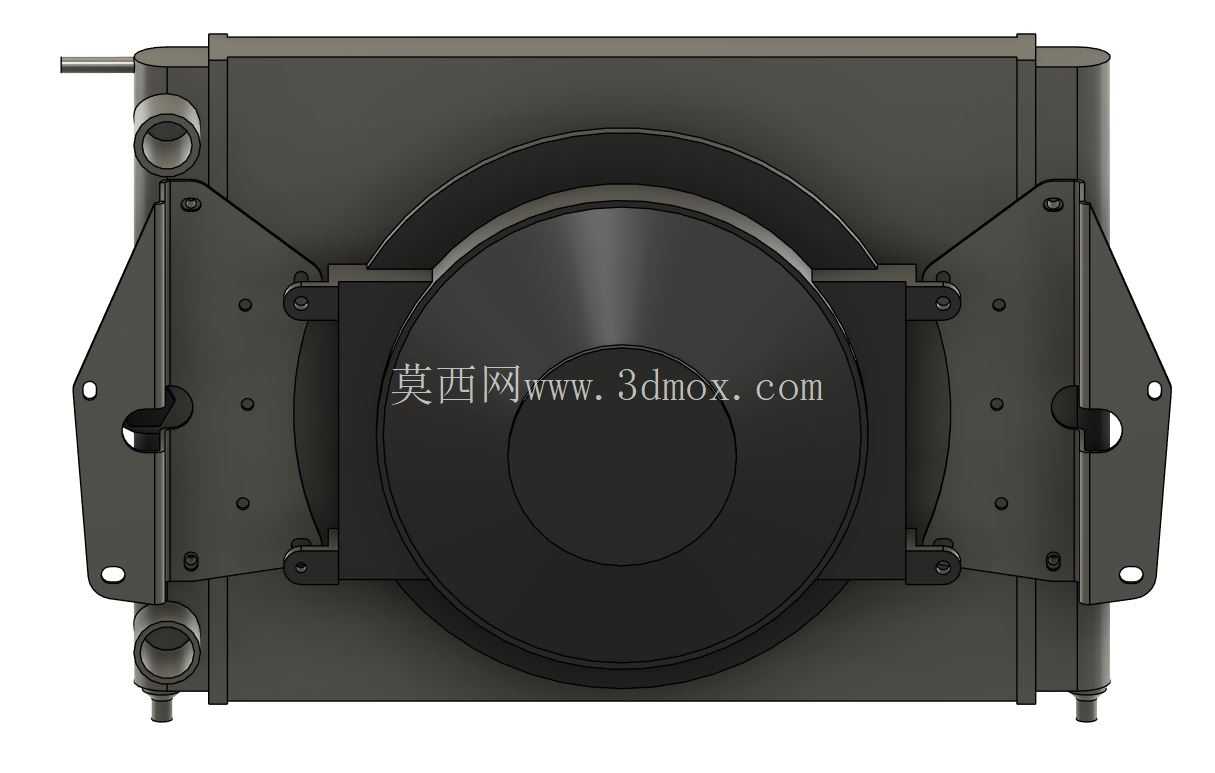

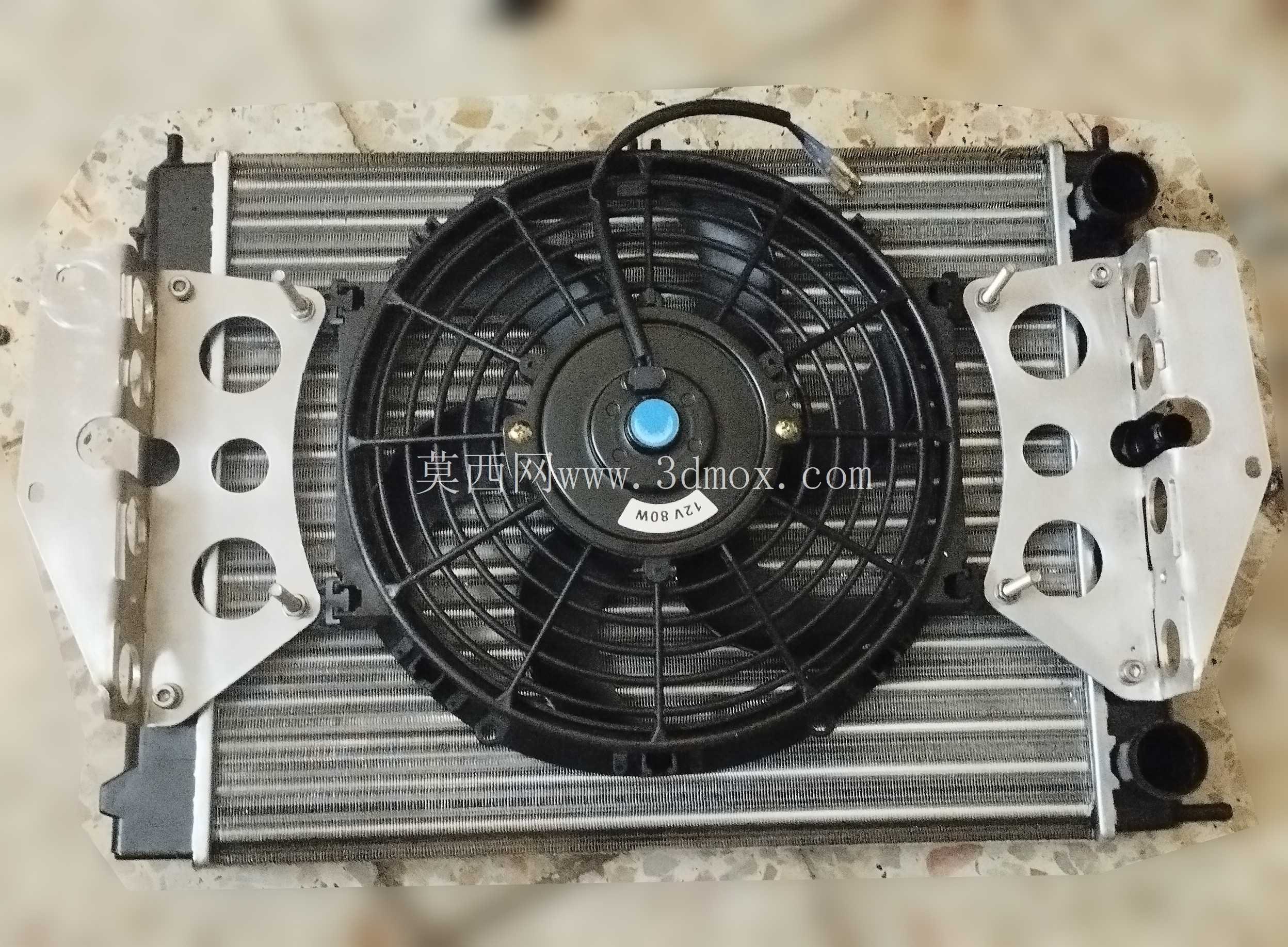

　　支架的支撑结构做了对应的加强设计，在控制整体重量的前提下，保证足够的结构刚度，抵消车辆行驶过程中散热器的振动惯性，同时预留了通用10英寸电动风扇的安装位，匹配对应型号散热器的散热需求。需要注意的是，在1993款Birkin 7 Sprint车型的实际测试中，车辆静止怠速工况下，标配的10英寸电动风扇散热功率存在余量不足的问题，后续优化方向会针对风扇安装位做调整，适配更高风量的升级款风扇，保证极端工况下的冷却系统效率。从安装边界来看，支架的整体轮廓完全避让开前部车架的转向机构、悬挂摆臂运动行程，不会出现运动干涉问题，同时预留了足够的手部操作空间，方便维修时拆装散热器固定螺栓、进出水管卡箍，不需要额外拆卸周边的其他附属部件。

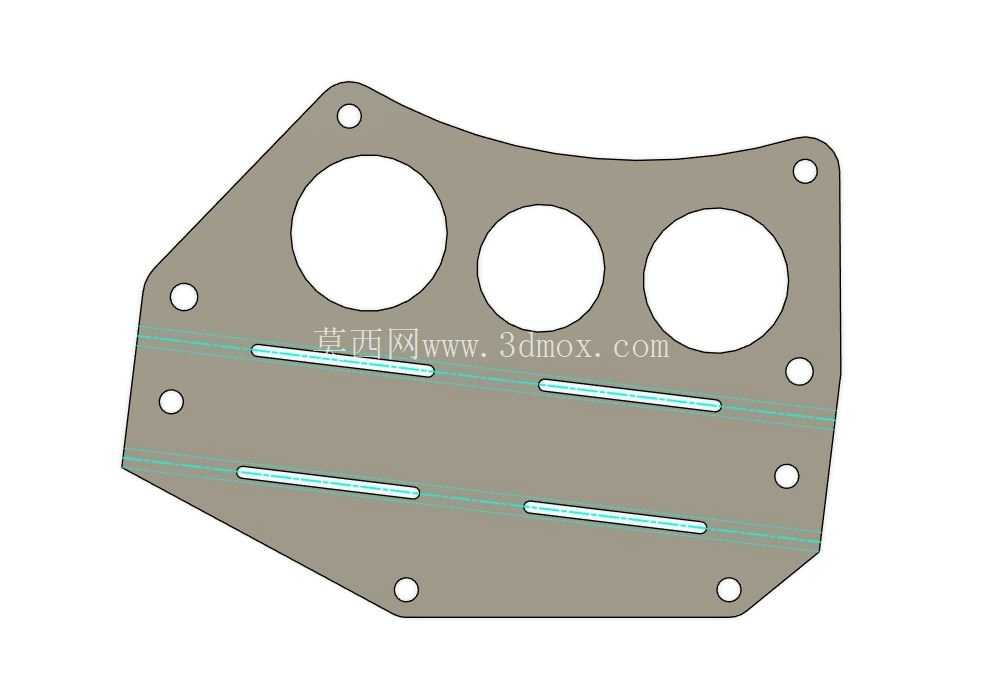

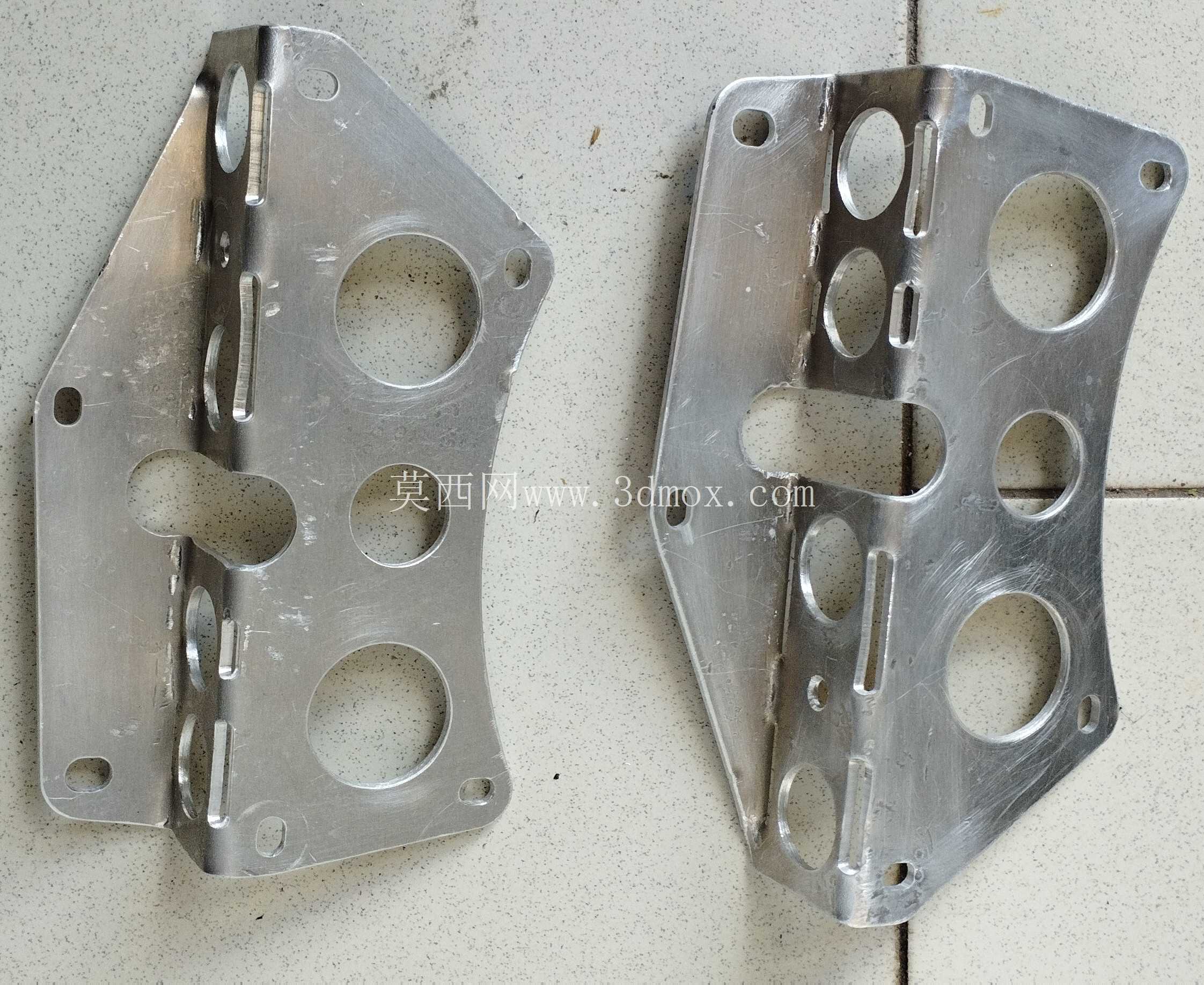

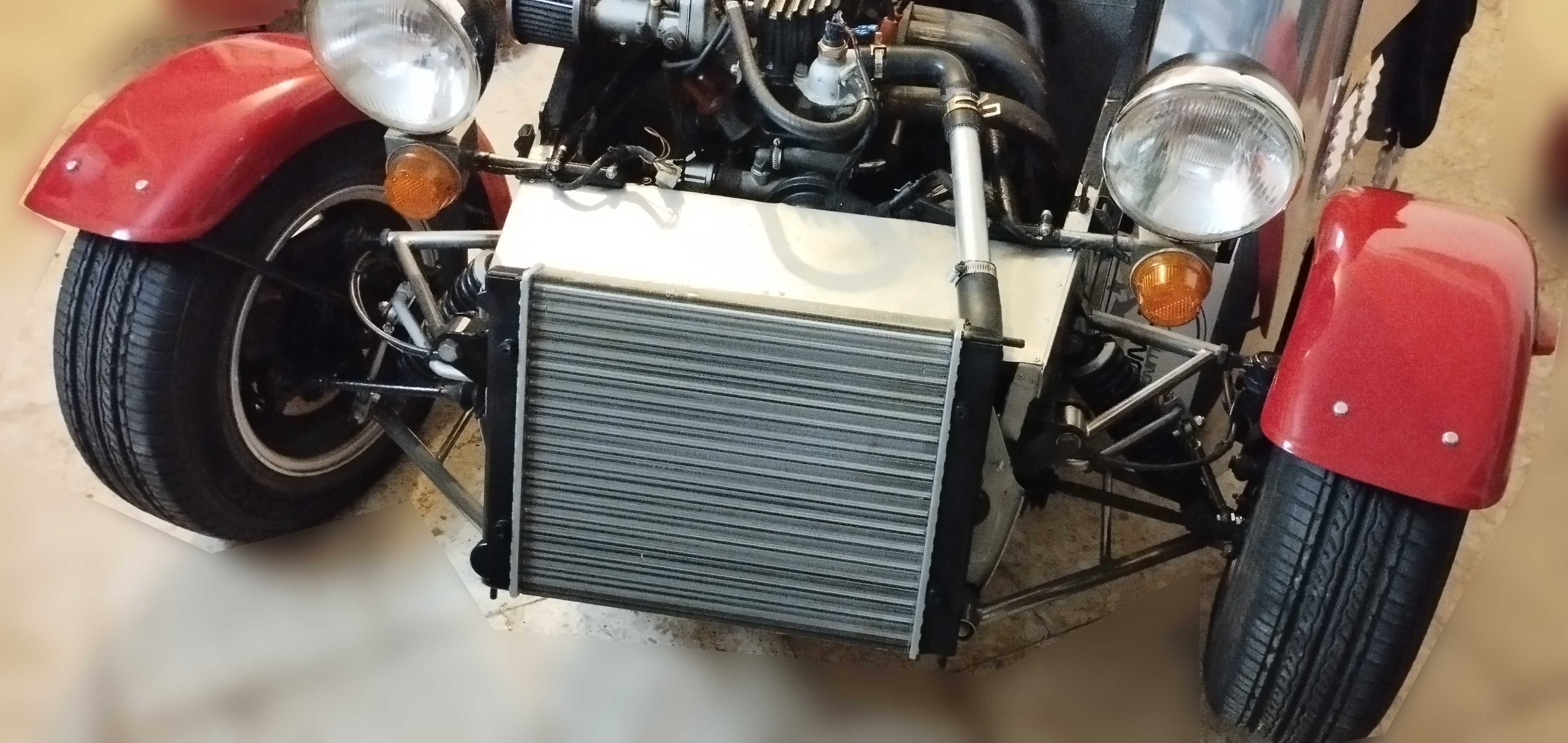

　　建模过程中对支架的壁厚、安装孔位的强度做了仿真校核，对应车辆行驶中的颠簸、急加减速工况下的载荷，保证支架的疲劳寿命满足长期使用需求，所有的安装孔位都做了沉台设计，避免螺栓头突出影响散热器的贴合安装，固定面的平面度控制在合理范围，保证散热器安装后受力均匀，不会因为局部应力过大损坏散热器的塑料水室。这类改装支架的设计难点在于平衡安装便利性、结构强度与空间避让三者的关系，既不能为了强度过度增加支架重量影响轻量化跑车的配重，也不能为了减重削弱结构导致行驶中支架断裂，同时还要保证所有的安装操作都可以在不拆解车头其他部件的前提下完成，降低改装的施工难度。实际装车验证中，支架安装完成后散热器的进出水角度符合软管的自然弯曲半径，不会出现软管折瘪导致冷却液流量不足的问题，风扇的安装位置正对散热器核心散热区域，保证气流可以均匀穿过散热鳍片，最大化散热效率，支架的表面处理可以根据需求做喷塑或者阳极氧化，提升耐腐蚀性能，应对雨天行驶中的泥水侵蚀，延长部件的使用寿命。
