小型桌面级数控雕刻铣削加工设备结构

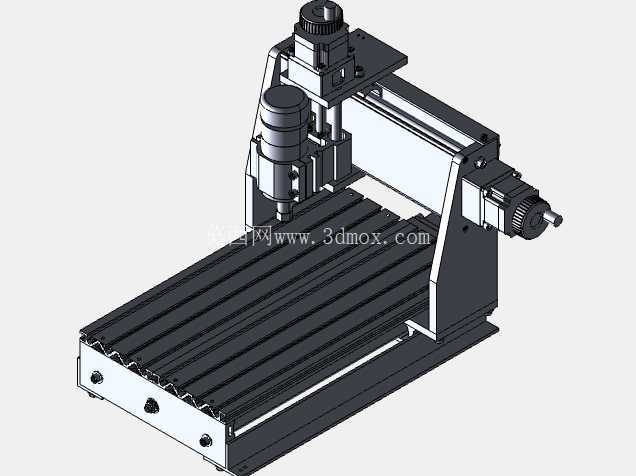

　　从结构布局来看，该设备采用定梁式龙门三轴传动架构，床身底座作为整个设备的承载基础，上面布置了平行的纵向直线导轨，Y轴拖板沿导轨方向做前后进给运动，工件通过夹具或者T型槽压块固定在Y轴拖板的工作台面上，工作台面的T型槽采用等间距排布，槽口尺寸适配通用的机床压块螺栓，不需要定制专用夹具就能完成常规工件的装夹固定。横跨在底座两侧的龙门立柱为一体式铸造结构，相比拼接式的立柱结构，一体式结构的抗振性能更好，在主轴高速切削时能减少结构共振带来的加工表面振纹，X轴传动组件布置在横梁的前侧，带动Z轴滑台做左右方向的横向进给，Z轴滑台上面安装主轴固定座，带动加工主轴做上下方向的垂向进给，三个进给轴的传动端都预留了伺服电机或者步进电机的安装位，安装法兰尺寸适配市面主流的42、57规格进给电机，设计时已经考虑了传动丝杠的轴向窜动间隙，在丝杠固定端设置了成对使用的角接触轴承，能抵消切削过程中产生的轴向切削力，避免进给方向出现让刀问题。这款小型数控加工设备的结构设计，核心面向小尺寸工件的精密加工场景，在个人加工工坊、小型零件打样、教学实训、非标小批量零件生产场景中都有很高的适配性，区别于大型工业机床的大占地、高功耗特性，这类桌面级结构的设备可以直接安置在常规工作台面上，不需要额外做设备基础浇筑，也不需要配套大流量的工业冷却循环系统，对于加工行程范围内的软金属、工程塑料、硬质木材、亚克力等材质，都能完成铣削、钻孔、雕刻、轮廓切割等加工工序。

　　主轴部分采用高速电主轴的安装结构，主轴夹头的同轴度公差控制在0.01mm以内，适配不同直径的弹簧夹头，可以装夹从0.5mm到6mm直径的铣刀、雕刻刀、钻头等加工刀具，主轴的侧面预留了冷却风道的安装位置，既可以选择风冷版本的电主轴直接安装，也可以通过加装水冷套适配水冷主轴，满足不同时长连续加工的散热需求。设备的各轴行程设计匹配桌面级加工的常用工件尺寸，X轴有效行程覆盖200mm加工范围，Y轴有效行程覆盖300mm加工范围，Z轴有效行程可以满足100mm以内高度的工件加工需求，整体设备的安装边界尺寸控制在长500mm、宽400mm、高450mm以内，重量控制在两个人可以搬运的范围内，不需要借助吊装设备就能完成设备的移位和安装。在结构细节设计上，所有的导轨安装面都预留了刮研余量，实际装配时可以通过配刮来调整导轨的平行度和直线度，保证各轴运动的平顺性，避免出现爬行现象；拖板和滑台的导轨滑块安装位采用定位销孔设计，装配时不需要反复打表调整就能保证滑块的安装位置精度，降低装配调试的难度；设备的底座下部设置了可调式的支撑脚杯，安装时可以通过调整脚杯的高度来调平工作台面，避免因为放置面不平整导致床身变形，影响加工精度。

　　走线部分的设计也充分考虑了实际使用的可靠性，各轴的电机线、主轴电源线都采用拖链内置走线的方式，拖链的弯曲半径适配线缆的最小弯曲要求，在轴类部件反复运动的过程中不会出现线缆拉扯、磨损的问题，拖链的固定端设置在床身和横梁的非运动侧，不会和加工区域的切屑、切削液接触，能延长线缆的使用寿命。加工区域的四周预留了防尘罩的安装卡槽，用户可以根据自己的使用需求加装风琴式防尘折布，阻挡加工过程中产生的切屑飞溅到导轨和丝杠表面，减少传动部件的磨损，降低日常维护的频率；底座的前部设置了切屑收集的导流斜面，加工产生的细小切屑可以顺着斜面滑到设备前端的收集槽内，清理时只需要清扫收集槽就能完成切屑清理，不需要拆解设备部件。

　　从设计思路来看，这款设备的结构没有追求冗余的大行程和高刚性，而是在桌面级设备的有限尺寸内，平衡了结构刚性、加工精度、装配难度和使用成本，所有的标准件都采用市面通用的规格，用户在后期维护更换配件时不需要找厂家定制专用件，能大幅降低设备的全生命周期使用成本，对于需要做小型零件精密加工的用户来说，这种结构的设备既可以满足常规的加工精度要求，又不会占用过多的车间或者工作室空间，同时结构的开放性很高，用户可以根据自己的加工需求，更换更高功率的主轴、加装第四轴旋转轴、加装自动对刀仪等扩展部件，拓展设备的加工能力。
