龙门式五轴数控加工机头结构设计

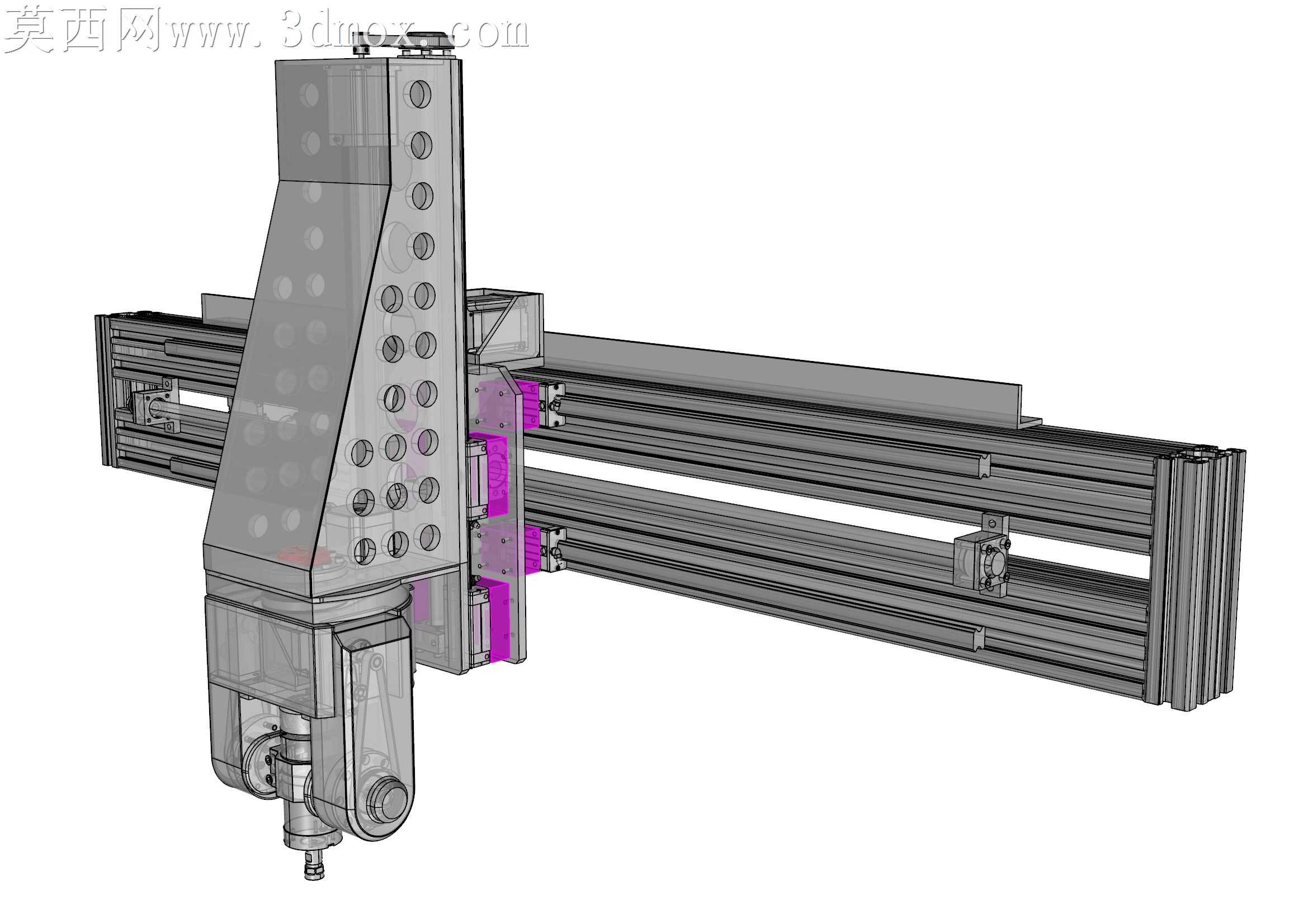

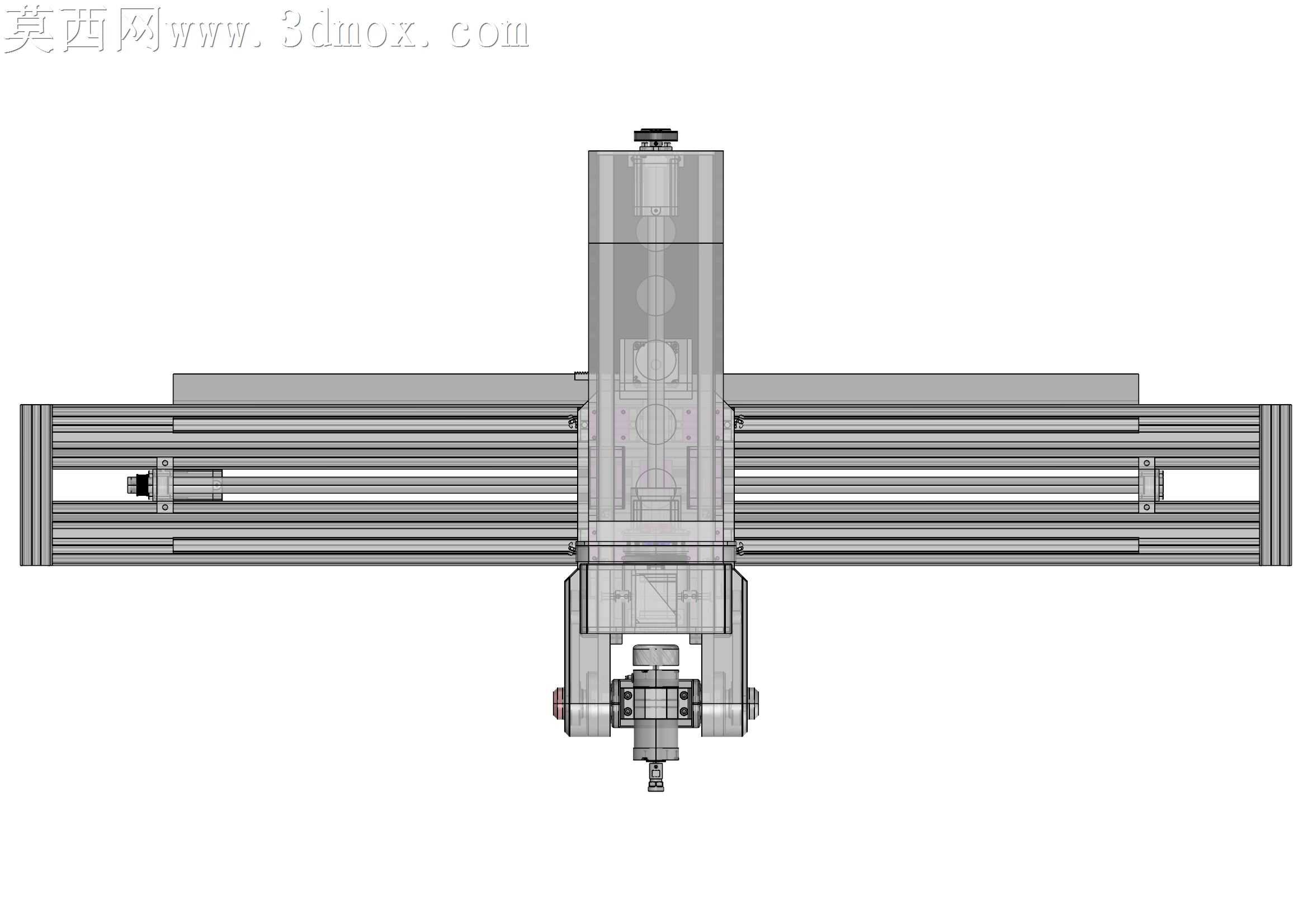

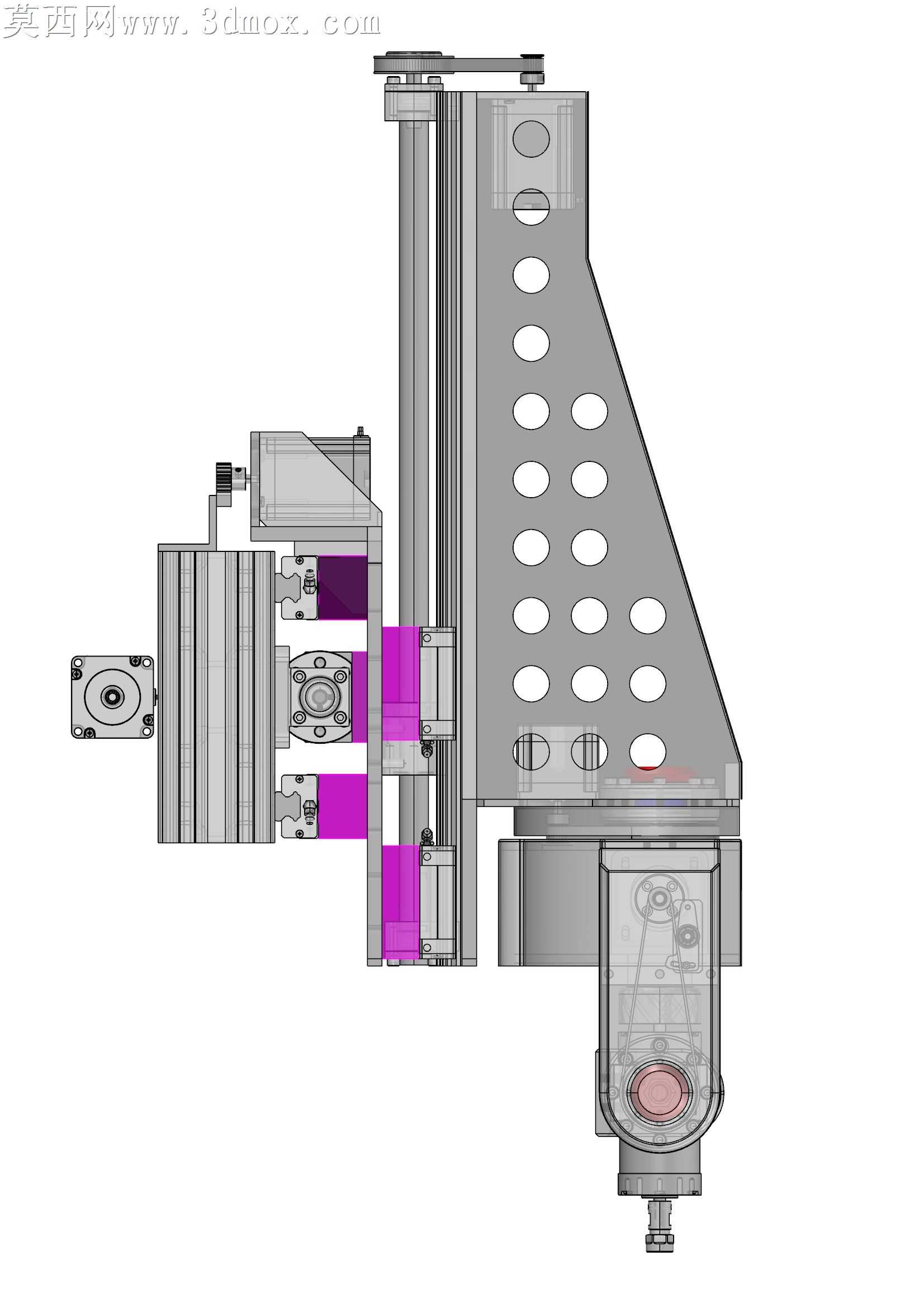

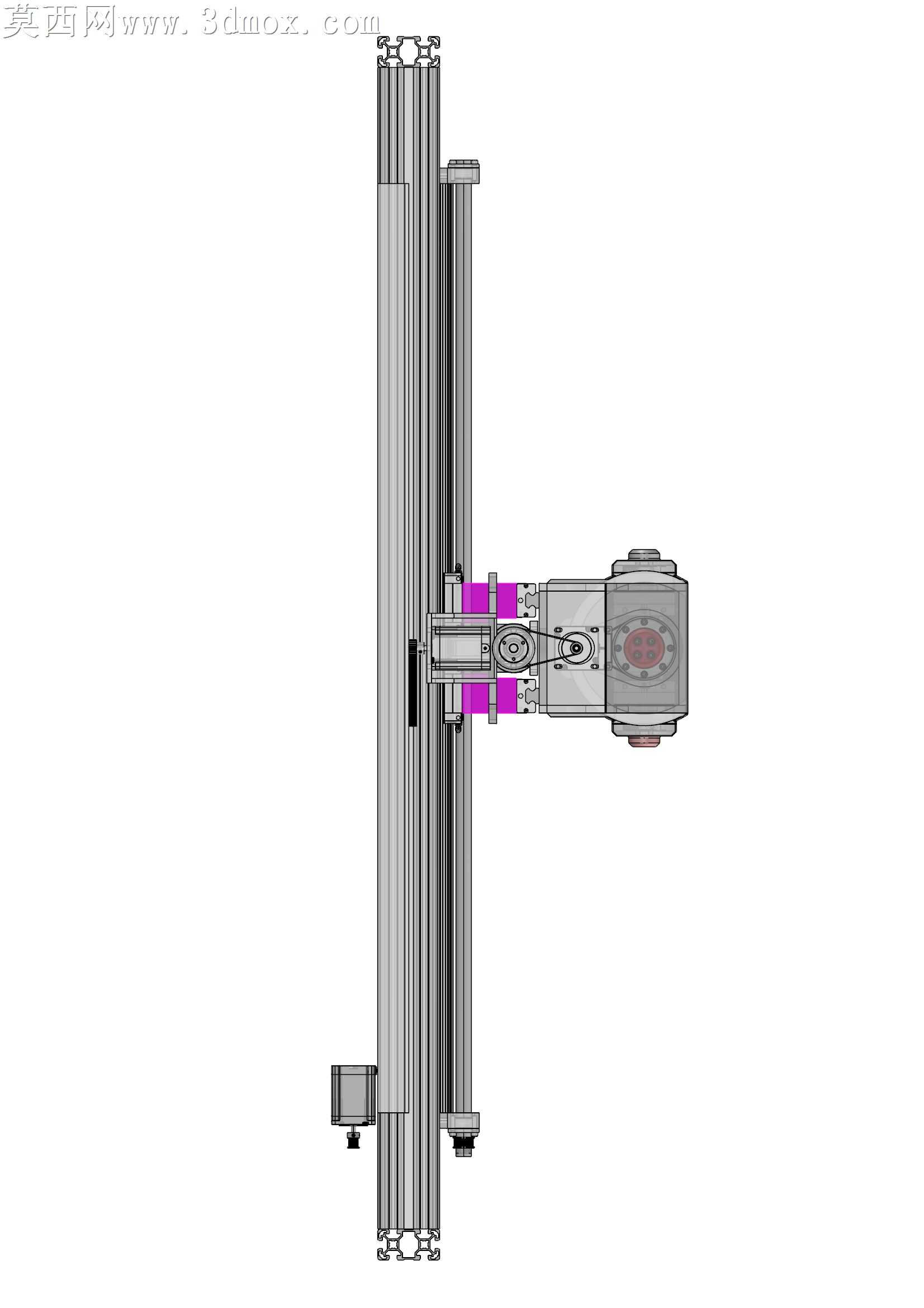

本作品为龙门架构形式的五轴数控加工执行端三维建模成果，建模过程围绕五轴联动加工的运动逻辑展开，先完成整体运动框架的基准搭建：以工业铝型材拼接的横梁作为X轴运动承载基础，搭配双直线导轨副实现横向大行程平稳移动，导轨滑块与滑台座刚性连接，保证运动过程的结构刚性。滑台部分集成Z向垂直运动模组，采用线性导轨搭配滚珠丝杠的传动结构，紫色标识的丝杠螺母座与滑鞍紧固连接，可实现主轴箱的垂直方向精准进给，建模时对丝杠的导程参数、导轨的安装定位尺寸都做了精准还原，保证结构运动逻辑符合真实机械设计规范。前端摆动主轴头是五轴结构的核心部分，建模时还原了双摆头的回转支撑结构，可实现A轴、C轴两个旋转方向的角度调整，配合X/Y/Z三个直线轴完成五轴联动加工的运动需求，主轴部分还原了刀具装夹接口、冷却管路预留位、主轴电机安装位的细节结构，所有装配位置都按照真实机械装配的公差配合逻辑做了约束，可直观演示各轴的运动行程与干涉情况。渲染阶段采用半透明材质处理主体结构护罩，可清晰展示内部的导轨、丝杠、传动组件的排布，金属材质部分做了磨砂金属质感处理，区分出铝型材、钢制结构件、传动部件的材质差异，紫色的传动螺母座做了高亮色彩区分，方便快速识别核心传动部件。设计初衷是作为五轴数控加工的学习验证原型，通过三维建模的方式梳理五轴机床的运动逻辑、结构排布方式，验证各轴运动过程的行程范围与结构干涉情况，可作为五轴数控结构学习、小型五轴加工设备原型开发的参考模型，模型完整还原了从横梁承载、直线传动到摆头执行的全链路结构，各部件的连接关系、安装定位都符合机械设计的常规规范，能够直观呈现龙门式五轴加工设备的核心结构特点。
