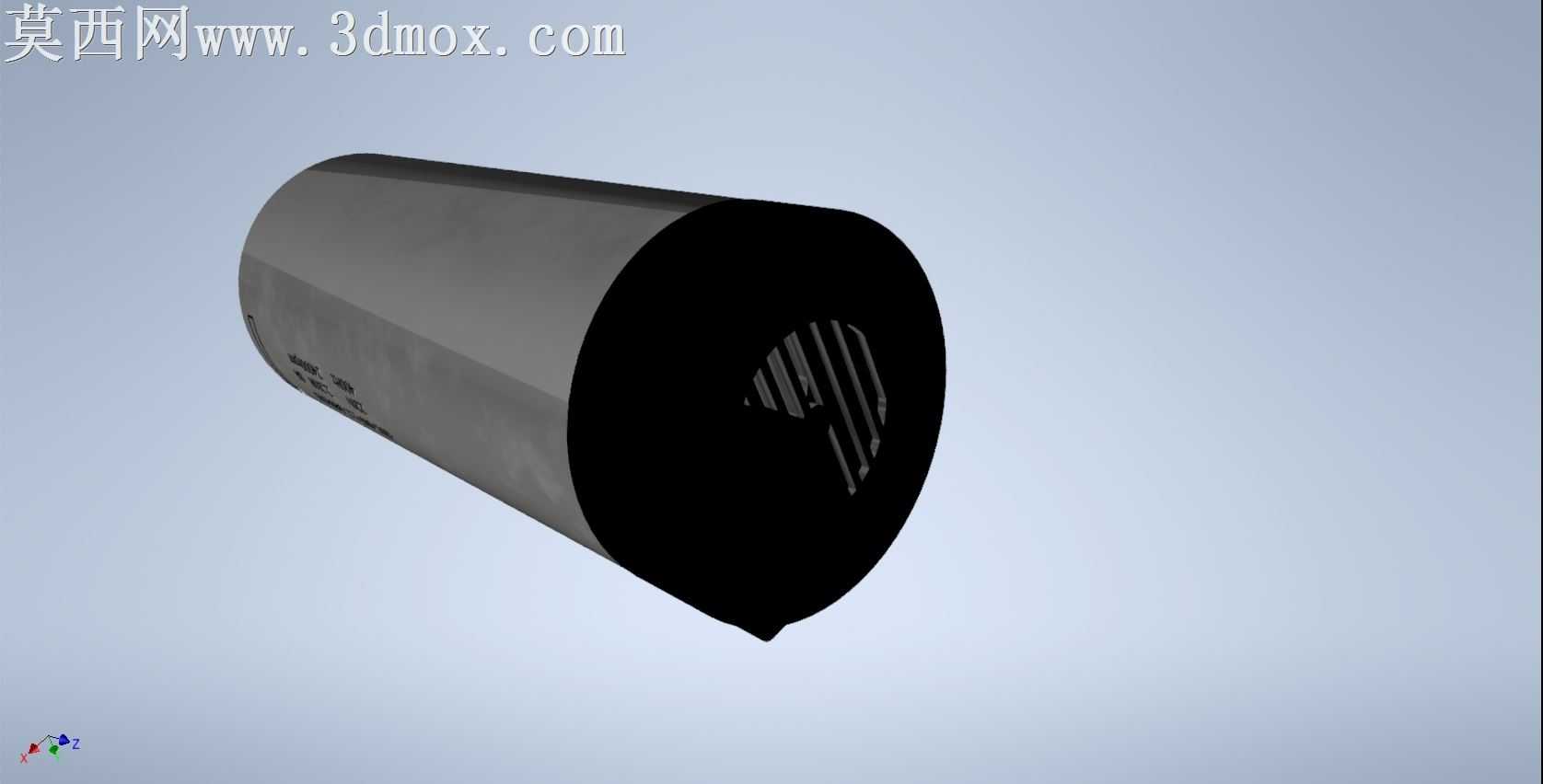

2.2KW风冷高频电主轴三维结构设计

本模型为2.2KW功率规格的400Hz风冷高频电主轴三维设计成果，建模过程围绕电主轴的实际工业应用需求展开，首先梳理风冷电主轴的核心结构组成：包含主轴主体壳体、前端刀具装夹端、后端动力接线端、内置风冷散热流道、转子定子装配位等核心结构模块。建模阶段采用参数化建模逻辑，对主轴的圆柱主体进行同轴度约束，保证各段轴径的装配公差符合高速运转的设计要求，壳体部分采用拉伸与切除特征结合的方式，还原风冷结构的散热鳍片与通风路径，确保风冷散热的结构合理性。材质渲染阶段，主轴主体金属壳体赋予磨砂金属材质，模拟实际工业主轴的硬质合金外壳质感，两端的密封端盖赋予哑光黑色工程塑料材质，前端装夹部位的金属夹头赋予亮面金属材质，接线部位的防护结构赋予耐油橡胶材质，通过不同材质的区分清晰展现各部件的功能分区。结构设计上重点考虑高速主轴的动平衡需求，整体采用对称式圆柱布局，避免高速运转时产生偏心动载，风冷通道沿壳体周向均匀分布，保证运转过程中壳体各区域散热均匀，避免局部过热导致的精度衰减。前端装夹结构采用标准ER夹头适配结构，可兼容常规数控加工的刀具装夹需求，后端预留的接线与控制接口位置符合常规伺服驱动的接线规范，整体结构无冗余设计，所有特征均服务于电主轴高速、稳定、风冷散热的核心功能。建模过程中对各装配部件添加了合理的装配间隙约束，还原实际产品的装配关系，既保证各部件不会出现干涉问题，也预留了轴承装配、密封件安装的合理空间，模型的结构比例完全参照同功率风冷主轴的实际尺寸进行设计，可用于数控设备主轴选型参考、结构教学演示、非标设备主轴配套设计的参考依据，整体建模逻辑严谨，结构还原度高，能够清晰展现风冷高频电主轴的内部构造与外部装配特征。
