无液压单元数控弯管机结构设计方案

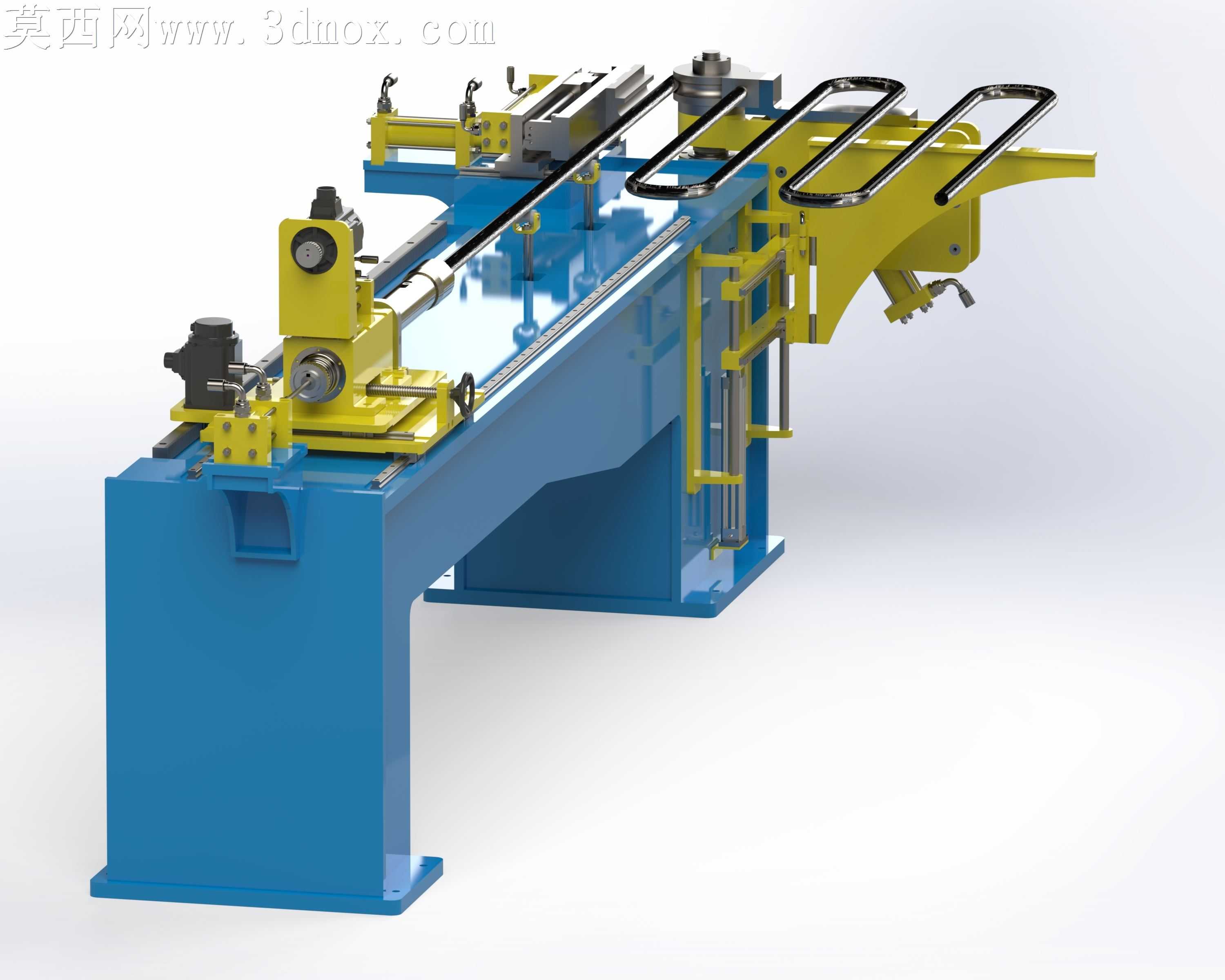

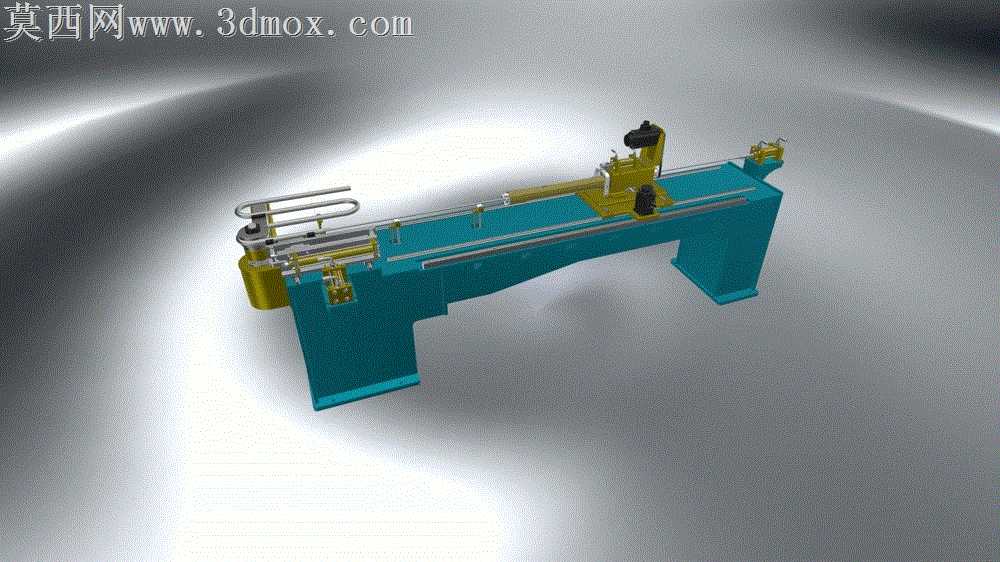

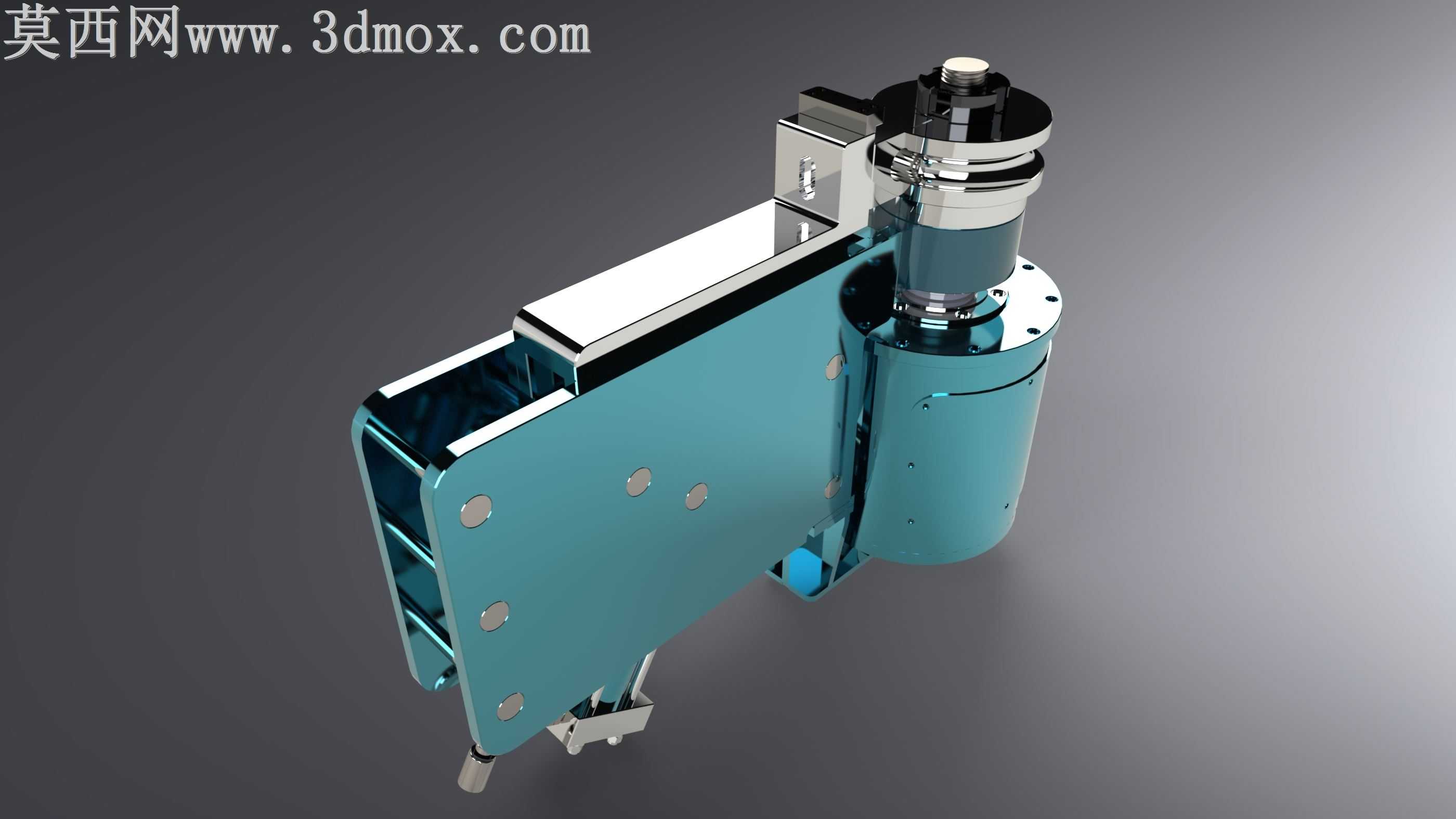

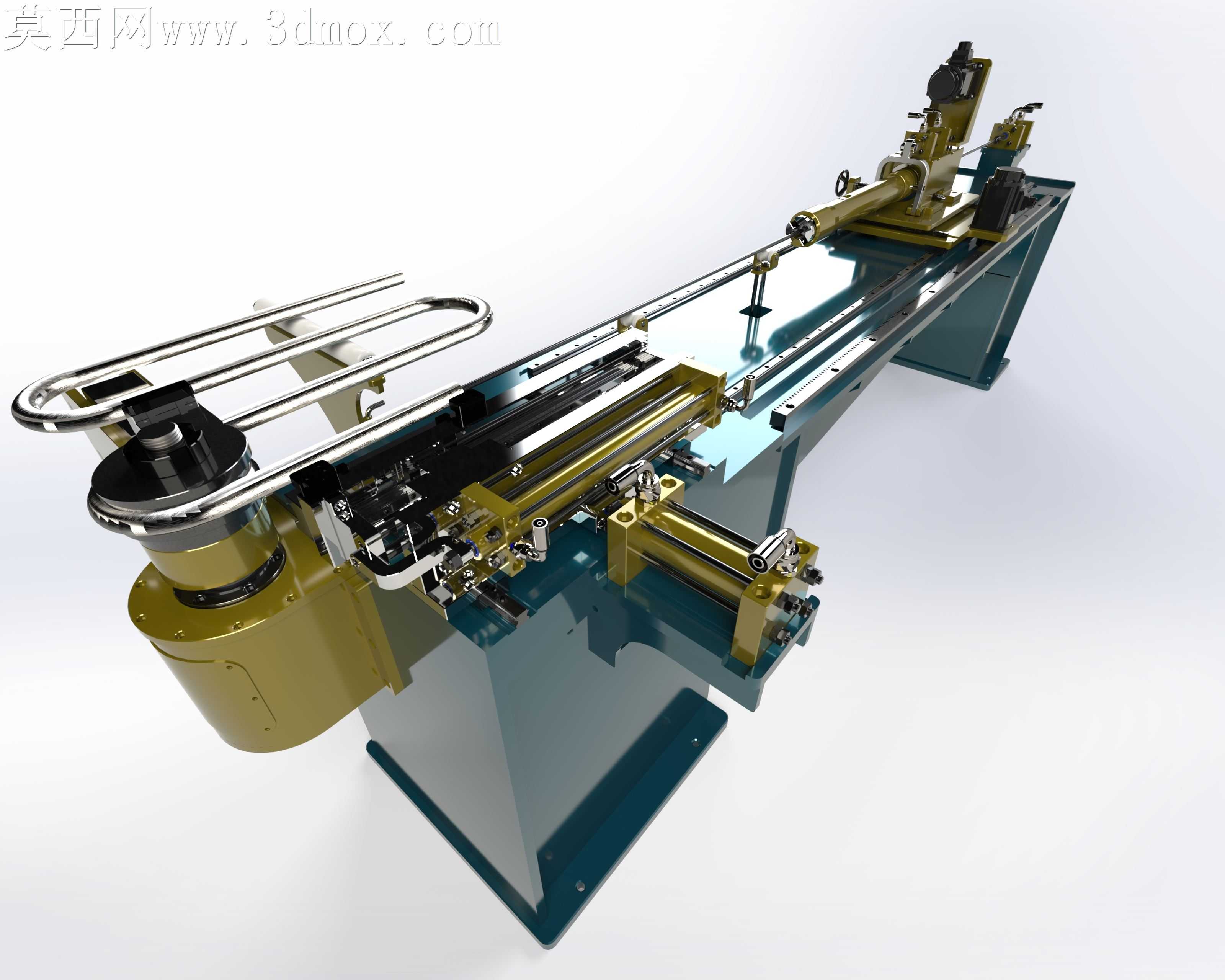

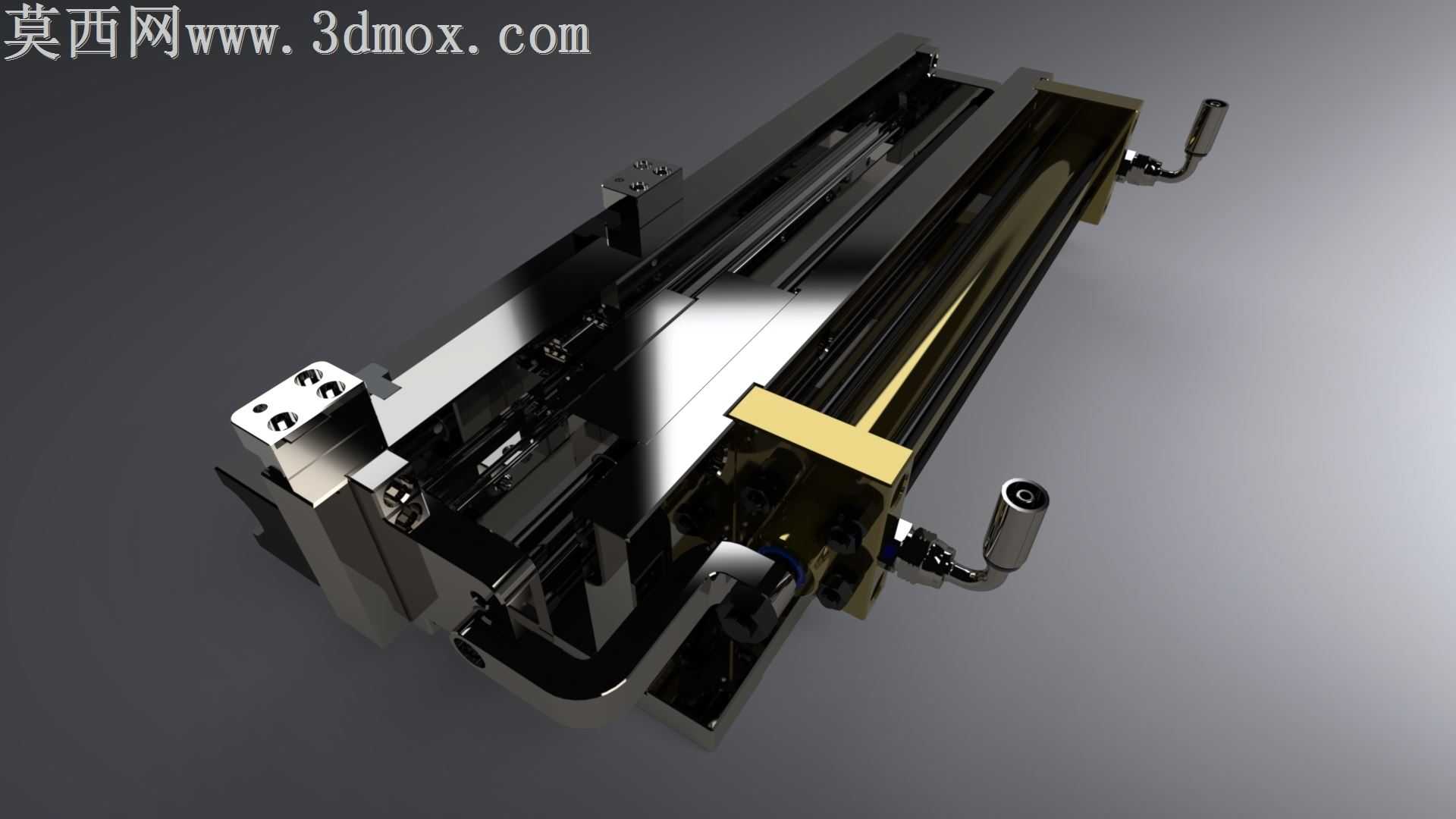

本无液压单元数控弯管机三维模型采用全参数化建模方式完成整体装配设计，建模过程中严格遵循机械加工设备的实际装配逻辑，对每一个零部件的配合公差、安装位置都做了精准还原，可直接用于结构验证、方案展示与生产参考。模型整体采用蓝黄撞色的工业设备配色方案，机身主体赋予磨砂蓝色金属漆材质，模拟焊接钢结构机架经喷塑处理后的哑光质感，表面添加细微的颗粒纹理与环境反射效果，还原真实工业设备的外观特征；运动执行部件采用明黄色烤漆材质，区分固定机架与运动模组，同时添加轻微的高光反射，突出加工部件的金属质感；传动杆件、导轨等精密部件赋予抛光钢材材质，添加细微的拉丝纹理与高反射属性，还原精密传动件的加工表面特征；气动元件、控制模块分别赋予黑色工程塑料、哑光银金属材质，不同材质的粗糙度、反射率、凹凸纹理都经过反复调试，最终渲染效果贴近真实工业设备的视觉表现。结构设计上，该弯管机摒弃传统液压驱动方案，采用三轴伺服电机搭配气动单元完成全流程弯管动作，X、A、C轴采用伺服电机直驱传动，搭配高精度直线导轨与滚珠丝杠，保证送料、转角、弯管动作的定位精度，X-Y轴采用气动控制替代传统液压缸，压缩空气工作压力设定为6BAR，响应速度更快且无液压油泄漏风险，更适配洁净生产车间的使用需求。设备整体长宽高尺寸为3596mm×123mm×1318mm，可完成最大弯曲半径80mm、最大管径30mm、最大壁厚5mm的管材弯曲加工，弯管模具采用快换式结构设计，可根据不同管径、弯曲半径快速更换模具，适配圆管、方管、异型管等多种管材的弯曲加工需求。设计过程中重点优化了机身的刚性结构，底部机架采用加厚钢板焊接成型，内部添加加强筋结构，避免大扭矩弯管作业时机身产生形变影响加工精度；送料托架采用可调式支撑结构，可根据管材长度调整支撑位置，避免长管材送料过程中产生挠度影响送料精度；弯管机头集成了弯曲主轴、夹紧模、压料模等核心部件，所有运动部件都做了限位防护设计，避免作业过程中出现超程碰撞问题。模型完整还原了设备的所有细节结构，包括气动管路排布、伺服电机安装座、导轨防护罩、操作手柄等细小部件都做了1:1建模还原，整体装配无干涉、无错配，可直接用于工程出图、运动仿真、方案汇报等场景，为中小管径管材的数控弯曲加工提供了一套无液压污染、高精度、高响应速度的成熟设备设计方案。
