适配扁平电缆固定的D6接口防尘面板盖

在办公文印设备的日常运维场景里，扁平电缆与接口面板的连接松动问题，一直是导致设备信号传输中断、接触不良的常见诱因，尤其是复印机这类需要频繁开合盖板、挪动内部线缆的设备，接口位置的防护与固定结构设计，直接影响设备长期运行的稳定性。这款D6接口面板盖，正是针对扁平电缆安装后无法完全贴合面板、长期使用受震动出现松脱的痛点开发的结构件，核心作用是在实现接口位置防尘防护的同时，完成扁平电缆端部的压合固定，从结构层面规避线缆松动的风险。

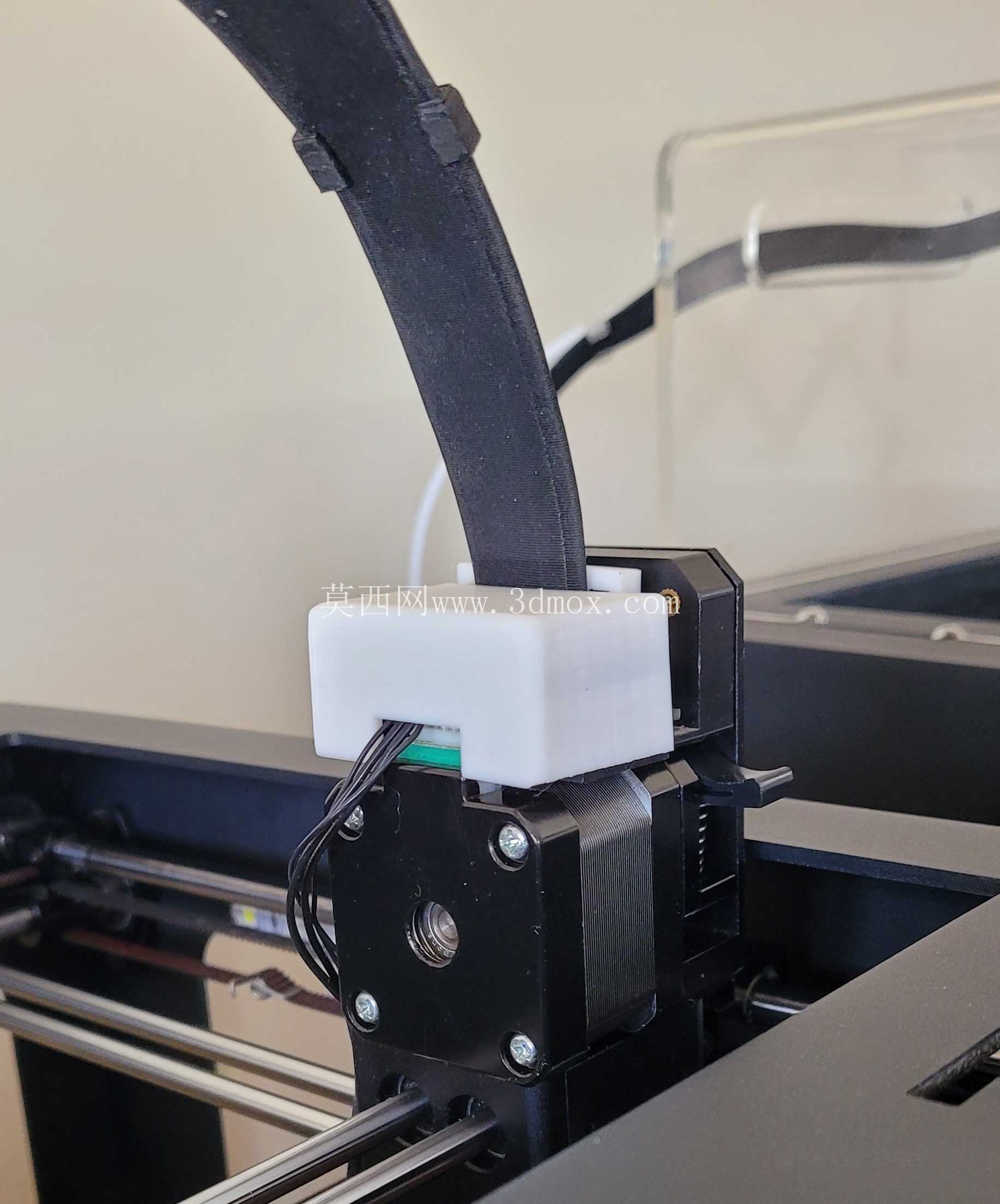

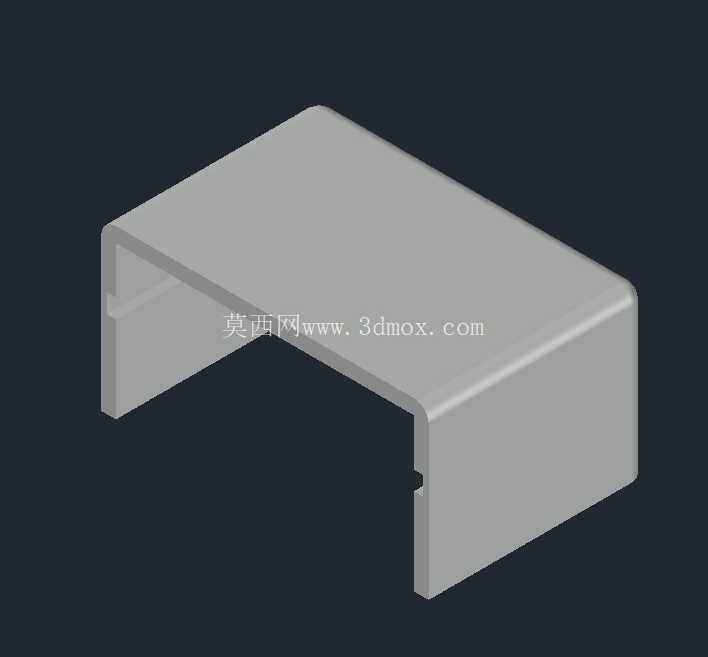

从实际安装适配的角度看，这款面板盖的整体外形采用了直角块式包覆结构，外轮廓做了微小的倒角处理，避免安装过程中锐边划伤操作人员或者刮损线缆绝缘层，安装后能够完全覆盖D6规格的接口区域，将外露的接口连接位置完全包覆在内，阻挡日常使用环境中的灰尘、纸屑、飞溅的墨粉颗粒进入接口内部，减少接触点氧化、积尘导致的接触电阻过大问题。区别于常规的平面式防尘盖板，这款结构在内侧对应载板U型槽的位置，专门设计了与载板凹坑匹配的卡合凸台，安装时不需要额外增加螺丝或者粘接固定，只需要将盖板对准接口位置按压到位，内侧的凸台就会卡入载板预设的凹坑内，同时盖板内侧的压合面会紧紧压住扁平电缆的端部，让电缆与接口的连接位置保持紧密贴合状态，不会因为设备运行的震动、日常维护时的拉扯出现移位。

设计过程中重点调整了盖板内侧压合槽的尺寸公差，将凹槽与扁平电缆的配合间隙控制在极小的范围内，既保证按压安装时能够顺利卡入，不会因为过盈量太大导致安装困难，也不会因为间隙过大失去压合固定的作用。安装边界方面，盖板的外侧尺寸完全匹配载板接口区域的预留安装位，卡合到位后盖板外表面与周边面板保持齐平，不会出现突出或者凹陷的情况，不会影响设备周边其他部件的正常开合与操作。针对复印机内部的使用环境，盖板的壁厚做了均匀化处理，整体壁厚保持一致，避免注塑生产过程中出现缩痕、翘曲的问题，保证批量生产时每个零件的尺寸一致性，同时足够的结构强度也能保证日常维护拆装时不会出现断裂、变形的情况，可反复拆装使用。

在实际设备装配场景中，这款盖板可以直接替换原有同规格的接口防尘盖，不需要对载板结构做额外修改，原有载板上的U型槽凹坑可以直接作为卡合固定位，大幅降低了结构改造成本。压合固定的结构设计，省去了额外的线缆固定扎带或者压片，减少了装配环节的零件数量，提升装配效率的同时，也避免了扎带老化断裂导致的固定失效问题。日常运维过程中，需要插拔接口线缆时，只需要从盖板侧边的预留缺口位置施力撬开即可完成拆卸，操作便捷，不会对周边的其他线缆或者部件造成干涉。

从结构设计的细节来看，盖板的卡合凸台位置做了微小的导入斜角，安装时能够自动对准载板上的凹坑位置，降低对位难度，即使是没有经验的运维人员也能快速完成安装。内侧压合面做了细微的防滑纹理处理，压在扁平电缆表面时能够增加摩擦力，进一步避免电缆受拉扯时出现移位。整体结构没有复杂的曲面或者薄壁结构，建模过程中特征逻辑清晰，所有的配合尺寸都标注了明确的公差范围，可直接用于后续的注塑模具开发或者3D打印样件验证，能够快速落地到实际的设备生产或者运维替换场景中，解决长期存在的扁平电缆松动痛点，提升设备接口连接的长期可靠性，减少因为接触不良导致的设备故障排查时间，降低运维成本。
