仿真引蛋巢架组合养殖用结构设计

　　做这套结构的初衷，是在中小规模散养蛋禽养殖场景里，解决母禽不在指定巢箱产蛋的问题——散养状态下母禽容易找隐蔽角落产蛋，不仅捡蛋效率低，还容易出现蛋被踩踏、沾污、被母禽啄食的情况，传统用真鸡蛋做引蛋的方式，很容易出现真蛋被啄破后引发群体啄蛋癖，而且真蛋长期放在巢里容易变质、招引虫害，清理更换的频次很高。这套仿真引蛋搭配配套承托巢架的结构，完全围绕养殖现场的实际使用需求做设计，先从引蛋本身的结构说起，外形完全参照常规商品鸡蛋的椭球轮廓做曲面拟合，没有做夸张的变形，曲面过渡全程保持G2连续，表面做哑光质感处理，避免强光下出现异常反光惊到母禽，壁厚按照3D打印FDM工艺的常规成型参数设置，内部做中空填充，整体重量控制在和普通鲜鸡蛋接近的区间，放在巢里不会因为过轻被母禽扒动移位，也不会因为过重压坏巢底垫料。

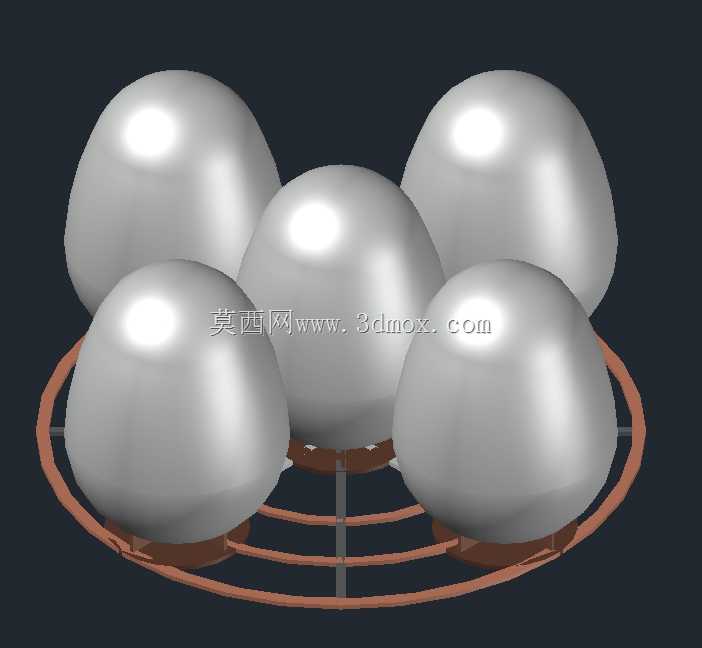

　　配套的巢架采用环形圈条加径向支撑筋的结构，最外圈的环形圈直径刚好适配常规养殖巢箱的内部底径，架体底部留了12mm的悬空高度，一方面可以让掉落的垫料、碎渣从架体缝隙漏到巢箱底部，不会积在引蛋周围滋生细菌，另一方面悬空结构能让引蛋保持稳定的摆放姿态，不会因为母禽扒巢出现滚动掉落。巢架上的五个引蛋摆放位，按照梅花形排布，每个摆放位都做了内凹的弧形托边，托边的弧度和引蛋下部的曲面完全贴合，接触面积控制在引蛋表面积的12%左右，既可以保证引蛋放上去之后不会随意滚动，又不会因为接触面积过大遮挡引蛋的可视轮廓，母禽进入巢箱之后能第一时间看到引蛋的存在，触发定点产蛋的行为引导。设计过程中特意调整了引蛋的端部曲率，没有做完全对称的椭球结构，钝端和气室端的曲率差和真实鸡蛋保持一致，避免因为外形过于规整让母禽产生排斥，表面没有做任何凸起的标识或者纹理，完全模拟真实蛋壳的细腻触感，哪怕母禽用喙触碰、用爪扒动，也不会察觉到和真蛋的差异。巢架的支撑筋采用等距排布，筋条宽度设置为8mm，既可以保证整体结构的承重强度，哪怕母禽站在架体上也不会出现变形，又不会因为筋条过宽硌到母禽的腹部，影响进巢产蛋的意愿。架体的所有棱边都做了R3的圆角处理，没有尖锐的边角，避免刮伤母禽的皮肤或者勾住羽毛。

　　从安装边界来看，整套巢架不需要额外的固定件，直接平放在巢箱底部的垫料上即可，架体自身的重量加上五个引蛋的配重，完全可以抵抗母禽扒巢时的侧向推力，不会出现整体移位的情况，如果需要固定，架体底部预留了四个小孔位，可以用扎带或者小铁钉直接固定在巢箱底板上，适配不同的巢箱安装需求。实际使用的时候，只需要把打印好的引蛋放在巢架的对应托位上，再把整个架体放到巢箱里的垫料上方即可，不需要额外的调试，引蛋的耐啄强度远高于真实蛋壳，哪怕被母禽反复啄碰也不会出现破损，不会流出蛋液引发啄蛋的恶癖，而且防水耐潮，哪怕巢箱里湿度较高，也不会出现发霉变质的情况，日常清理只需要拿出来冲洗擦拭即可，不需要频繁更换。

　　在建模过程中，特意把引蛋和巢架的配合间隙控制在1.5mm，既可以保证引蛋能轻松放到托位上，不会出现卡滞，又不会因为间隙过大导致引蛋晃动产生异响，避免异常声响惊到进巢的母禽。巢架的环形圈采用分段式的曲面设计，和巢箱的圆形内壁可以自然贴合，不会出现大面积的缝隙，避免垫料从缝隙处漏到架体上方影响引蛋的摆放稳定性。整套结构没有复杂的装配关系，所有零件都可以直接通过普通FDM3D打印机一体打印成型，不需要额外的支撑结构，打印完成之后去掉毛边即可直接投入使用，打印材料选用常规的PLA或者PETG都可以满足使用强度要求，不需要特殊的工程材料，养殖用户可以根据自己的实际养殖规模，直接打印对应数量的架体和引蛋，灵活适配不同数量的巢箱布置需求。
